Перетворювач переміщення у код
Формула / Реферат
Перетворювач переміщення у код, що містить фотодіоди та лінійне джерело світла, розміщені по різні боки кодового диска, тригери Шмітта, підключені до відповідних фотодіодів, тригер пам'яті, вхід якого з'єднаний з виходом одного з тригерів Шмітта, та схему збігу, перший вхід якої підключений до виходу другого тригера Шмітта, другий вхід - до виходу тригера пам'яті, а вихід схеми збігу зв'язаний з другим входом тригера та з виходом перетворювача, який відрізняється тим, що як лінійне джерело світла застосовано джерело напруги, підключене до формувача імпульсів збудження, на кодовому диску нанесено магнітні мітки з полярністю, що чергується, як фотодіоди застосовано магнітомодуляційну головку, розташовану з одного боку кодового диска, обмотки збудження якої підключено до формувача імпульсів збудження, а першу та другу сигнальні обмотки якої зв'язано через фазові детектори з відповідними тригерами Шмітта.
Текст

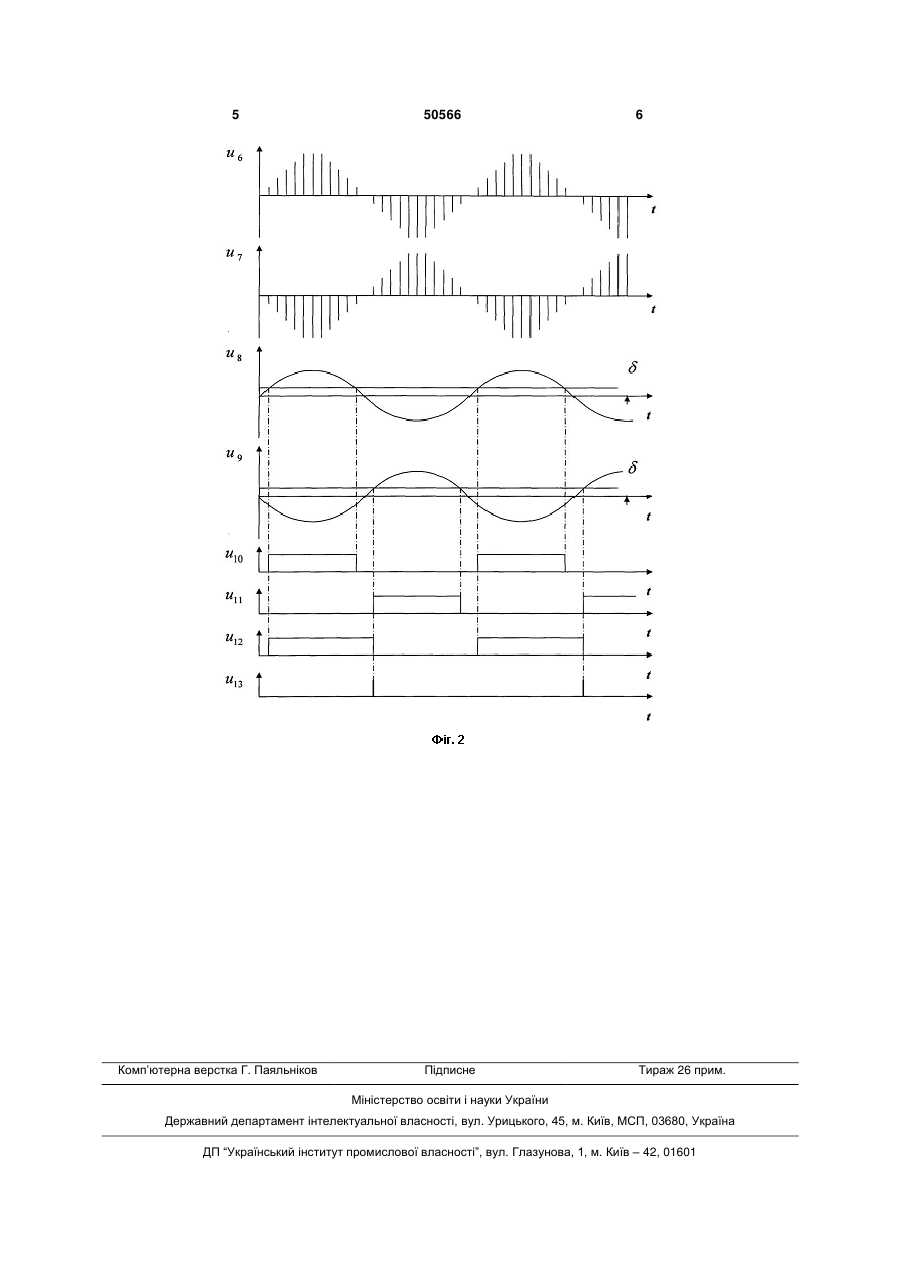

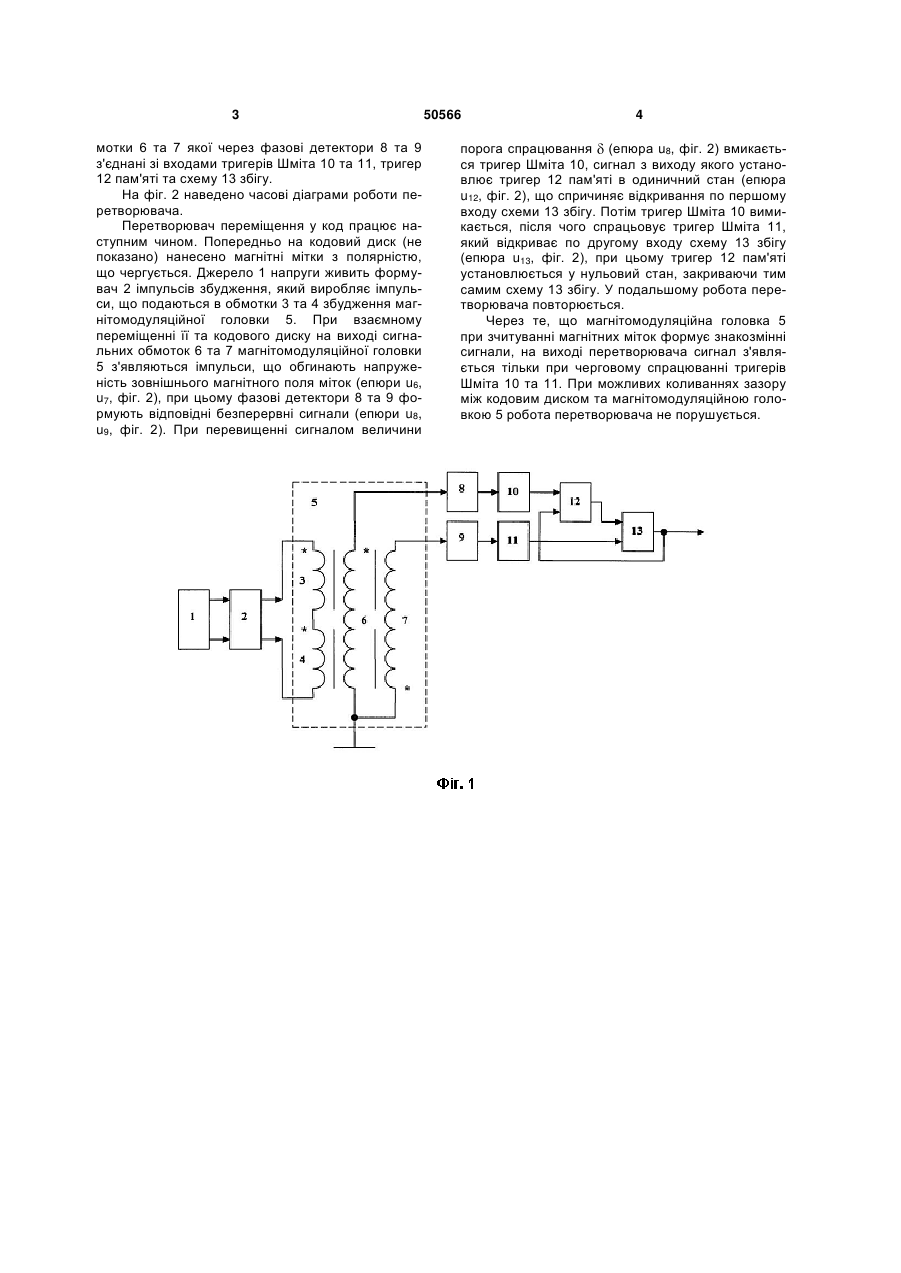

Перетворювач переміщення у код, що містить фотодіоди та лінійне джерело світла, розміщені по різні боки кодового диска, тригери Шмітта, підключені до відповідних фотодіодів, тригер пам'яті, вхід якого з'єднаний з виходом одного з тригерів Шмітта, та схему збігу, перший вхід якої підключений до виходу другого тригера Шмітта, другий вхід - до 3 мотки 6 та 7 якої через фазові детектори 8 та 9 з'єднані зі входами тригерів Шміта 10 та 11, тригер 12 пам'яті та схему 13 збігу. На фіг. 2 наведено часові діаграми роботи перетворювача. Перетворювач переміщення у код працює наступним чином. Попередньо на кодовий диск (не показано) нанесено магнітні мітки з полярністю, що чергується. Джерело 1 напруги живить формувач 2 імпульсів збудження, який виробляє імпульси, що подаються в обмотки 3 та 4 збудження магнітомодуляційної головки 5. При взаємному переміщенні її та кодового диску на виході сигнальних обмоток 6 та 7 магнітомодуляційної головки 5 з'являються імпульси, що обгинають напруженість зовнішнього магнітного поля міток (епюри u6, u7, фіг. 2), при цьому фазові детектори 8 та 9 формують відповідні безперервні сигнали (епюри u8, u9, фіг. 2). При перевищенні сигналом величини 50566 4 порога спрацювання (епюра u8, фіг. 2) вмикається тригер Шміта 10, сигнал з виходу якого установлює тригер 12 пам'яті в одиничний стан (епюра u12, фіг. 2), що спричиняє відкривання по першому входу схеми 13 збігу. Потім тригер Шміта 10 вимикається, після чого спрацьовує тригер Шміта 11, який відкриває по другому входу схему 13 збігу (епюра u13, фіг. 2), при цьому тригер 12 пам'яті установлюється у нульовий стан, закриваючи тим самим схему 13 збігу. У подальшому робота перетворювача повторюється. Через те, що магнітомодуляційна головка 5 при зчитуванні магнітних міток формує знакозмінні сигнали, на виході перетворювача сигнал з'являється тільки при черговому спрацюванні тригерів Шміта 10 та 11. При можливих коливаннях зазору між кодовим диском та магнітомодуляційною головкою 5 робота перетворювача не порушується. 5 Комп’ютерна верстка Г. Паяльніков 50566 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTransformer of displacement into code
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюПреобразователь перемещения в код
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G01L 9/00
Мітки: код, переміщення, перетворювач
