Блок рознімань установника ракети

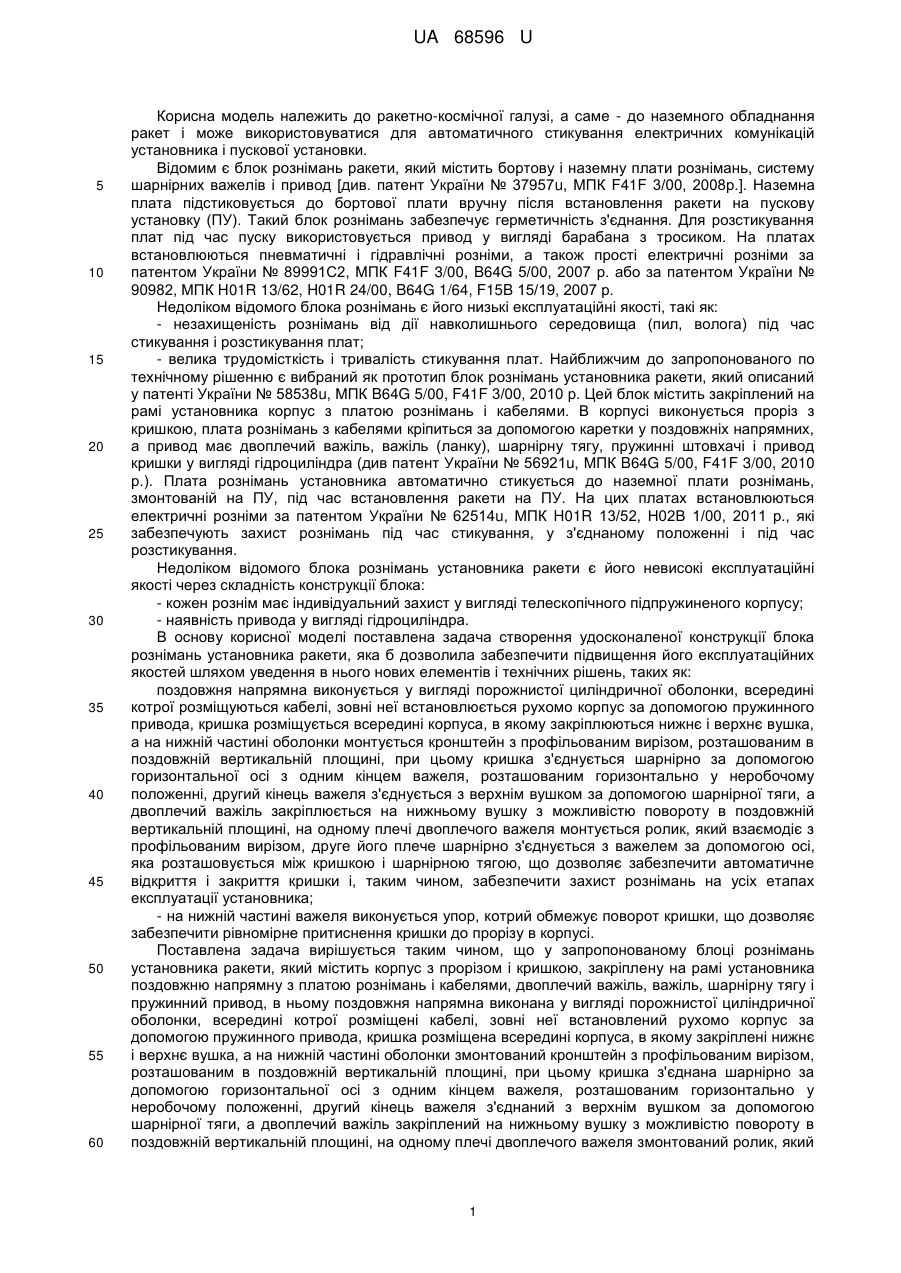

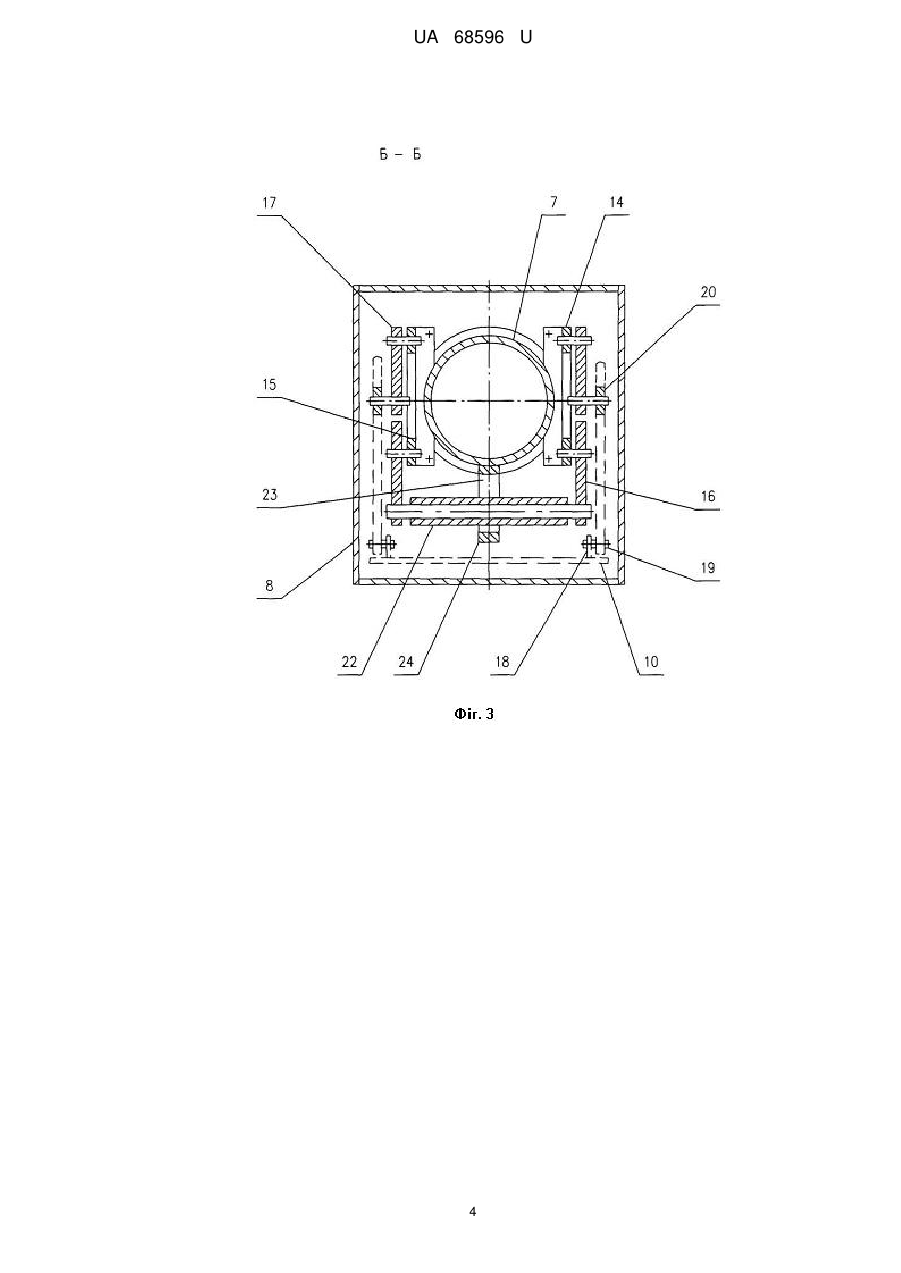

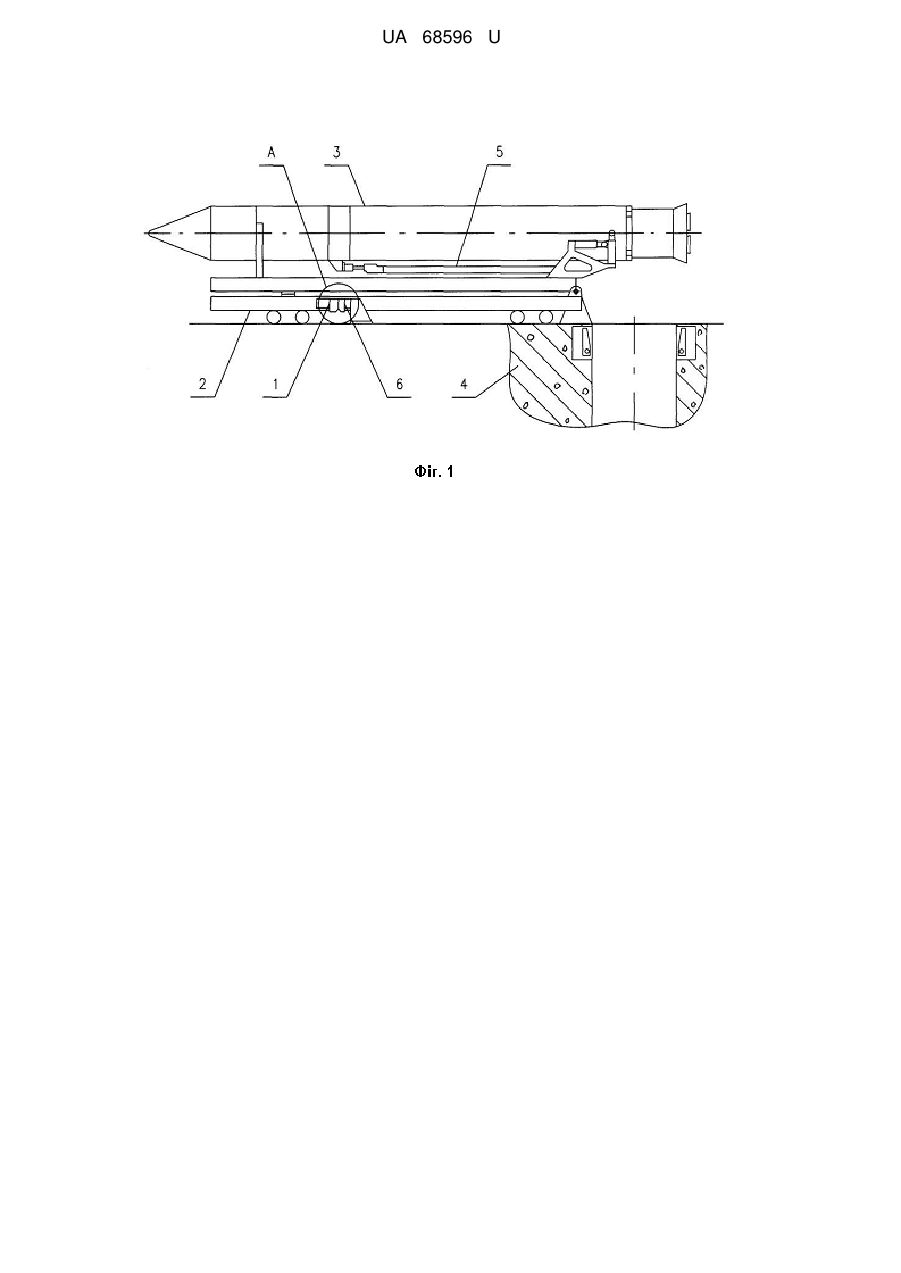

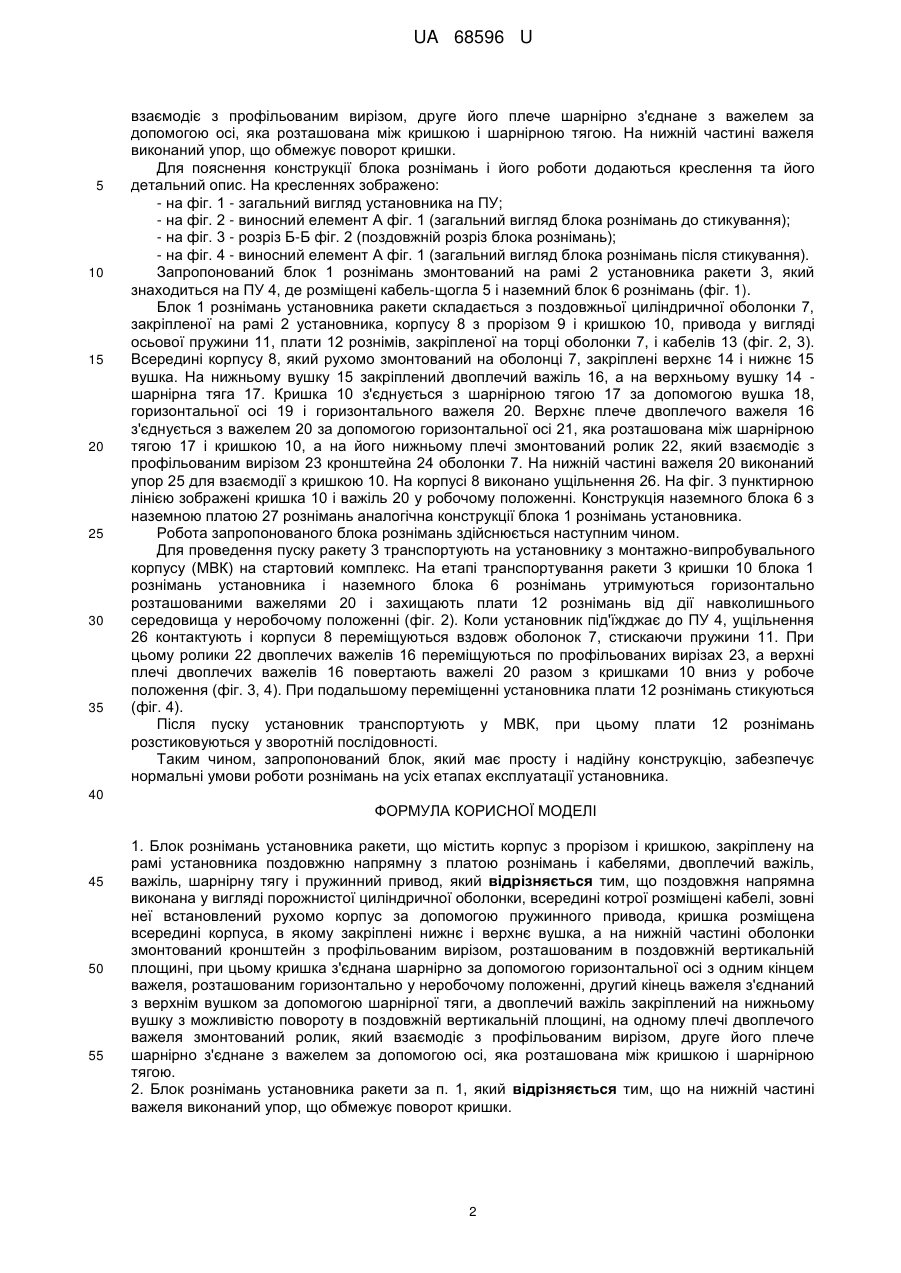

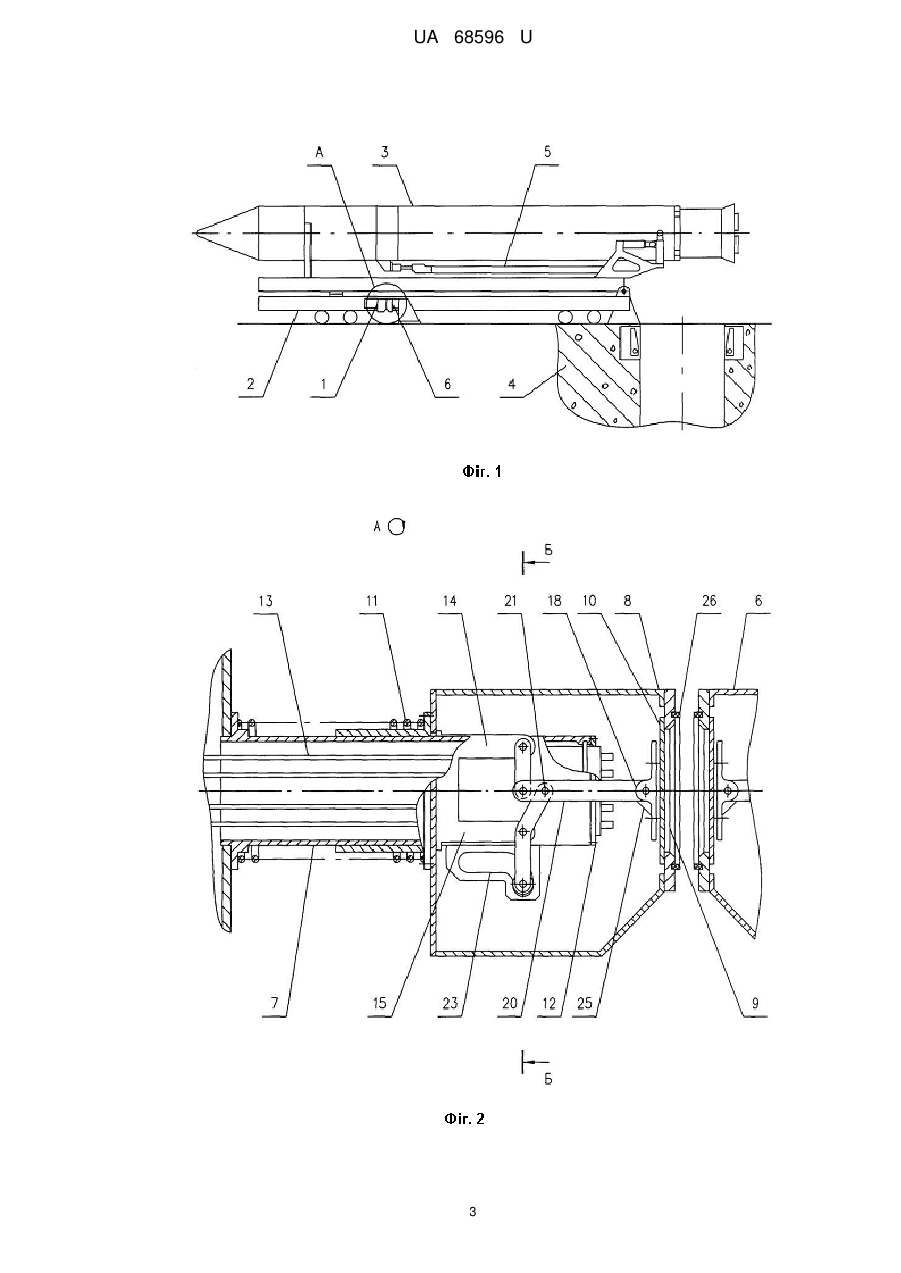

Реферат: Блок рознімань установника ракети містить корпус з прорізом і кришкою, закріплену на рамі установника поздовжню напрямну з платою рознімань і кабелями, двоплечий важіль, важіль, шарнірну тягу і пружинний привод. Поздовжня напрямна виконана у вигляді порожнистої циліндричної оболонки, всередині котрої розміщені кабелі, зовні неї встановлений рухомо корпус за допомогою пружинного привода, кришка розміщена всередині корпуса, в якому закріплені нижнє і верхнє вушка. На нижній частині оболонки змонтований кронштейн з профільованим вирізом, розташованим в поздовжній вертикальній площині. UA 68596 U (12) UA 68596 U UA 68596 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ракетно-космічної галузі, а саме - до наземного обладнання ракет і може використовуватися для автоматичного стикування електричних комунікацій установника і пускової установки. Відомим є блок рознімань ракети, який містить бортову і наземну плати рознімань, систему шарнірних важелів і привод [див. патент України № 37957u, МПК F41F 3/00, 2008р.]. Наземна плата підстиковується до бортової плати вручну після встановлення ракети на пускову установку (ПУ). Такий блок рознімань забезпечує герметичність з'єднання. Для розстикування плат під час пуску використовується привод у вигляді барабана з тросиком. На платах встановлюються пневматичні і гідравлічні розніми, а також прості електричні розніми за патентом України № 89991С2, МПК F41F 3/00, B64G 5/00, 2007 р. або за патентом України № 90982, МПК H01R 13/62, H01R 24/00, B64G 1/64, F15B 15/19, 2007 р. Недоліком відомого блока рознімань є його низькі експлуатаційні якості, такі як: - незахищеність рознімань від дії навколишнього середовища (пил, волога) під час стикування і розстикування плат; - велика трудомісткість і тривалість стикування плат. Найближчим до запропонованого по технічному рішенню є вибраний як прототип блок рознімань установника ракети, який описаний у патенті України № 58538u, МПК B64G 5/00, F41F 3/00, 2010 р. Цей блок містить закріплений на рамі установника корпус з платою рознімань і кабелями. В корпусі виконується проріз з кришкою, плата рознімань з кабелями кріпиться за допомогою каретки у поздовжніх напрямних, а привод має двоплечий важіль, важіль (ланку), шарнірну тягу, пружинні штовхачі і привод кришки у вигляді гідроциліндра (див патент України № 56921u, МПК B64G 5/00, F41F 3/00, 2010 р.). Плата рознімань установника автоматично стикується до наземної плати рознімань, змонтованій на ПУ, під час встановлення ракети на ПУ. На цих платах встановлюються електричні розніми за патентом України № 62514u, МПК H01R 13/52, Н02В 1/00, 2011 р., які забезпечують захист рознімань під час стикування, у з'єднаному положенні і під час розстикування. Недоліком відомого блока рознімань установника ракети є його невисокі експлуатаційні якості через складність конструкції блока: - кожен рознім має індивідуальний захист у вигляді телескопічного підпружиненого корпусу; - наявність привода у вигляді гідроциліндра. В основу корисної моделі поставлена задача створення удосконаленої конструкції блока рознімань установника ракети, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: поздовжня напрямна виконується у вигляді порожнистої циліндричної оболонки, всередині котрої розміщуються кабелі, зовні неї встановлюється рухомо корпус за допомогою пружинного привода, кришка розміщується всередині корпуса, в якому закріплюються нижнє і верхнє вушка, а на нижній частині оболонки монтується кронштейн з профільованим вирізом, розташованим в поздовжній вертикальній площині, при цьому кришка з'єднується шарнірно за допомогою горизонтальної осі з одним кінцем важеля, розташованим горизонтально у неробочому положенні, другий кінець важеля з'єднується з верхнім вушком за допомогою шарнірної тяги, а двоплечий важіль закріплюється на нижньому вушку з можливістю повороту в поздовжній вертикальній площині, на одному плечі двоплечого важеля монтується ролик, який взаємодіє з профільованим вирізом, друге його плече шарнірно з'єднується з важелем за допомогою осі, яка розташовується між кришкою і шарнірною тягою, що дозволяє забезпечити автоматичне відкриття і закриття кришки і, таким чином, забезпечити захист рознімань на усіх етапах експлуатації установника; - на нижній частині важеля виконується упор, котрий обмежує поворот кришки, що дозволяє забезпечити рівномірне притиснення кришки до прорізу в корпусі. Поставлена задача вирішується таким чином, що у запропонованому блоці рознімань установника ракети, який містить корпус з прорізом і кришкою, закріплену на рамі установника поздовжню напрямну з платою рознімань і кабелями, двоплечий важіль, важіль, шарнірну тягу і пружинний привод, в ньому поздовжня напрямна виконана у вигляді порожнистої циліндричної оболонки, всередині котрої розміщені кабелі, зовні неї встановлений рухомо корпус за допомогою пружинного привода, кришка розміщена всередині корпуса, в якому закріплені нижнє і верхнє вушка, а на нижній частині оболонки змонтований кронштейн з профільованим вирізом, розташованим в поздовжній вертикальній площині, при цьому кришка з'єднана шарнірно за допомогою горизонтальної осі з одним кінцем важеля, розташованим горизонтально у неробочому положенні, другий кінець важеля з'єднаний з верхнім вушком за допомогою шарнірної тяги, а двоплечий важіль закріплений на нижньому вушку з можливістю повороту в поздовжній вертикальній площині, на одному плечі двоплечого важеля змонтований ролик, який 1 UA 68596 U 5 10 15 20 25 30 35 взаємодіє з профільованим вирізом, друге його плече шарнірно з'єднане з важелем за допомогою осі, яка розташована між кришкою і шарнірною тягою. На нижній частині важеля виконаний упор, що обмежує поворот кришки. Для пояснення конструкції блока рознімань і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на фіг. 1 - загальний вигляд установника на ПУ; - на фіг. 2 - виносний елемент А фіг. 1 (загальний вигляд блока рознімань до стикування); - на фіг. 3 - розріз Б-Б фіг. 2 (поздовжній розріз блока рознімань); - на фіг. 4 - виносний елемент А фіг. 1 (загальний вигляд блока рознімань після стикування). Запропонований блок 1 рознімань змонтований на рамі 2 установника ракети 3, який знаходиться на ПУ 4, де розміщені кабель-щогла 5 і наземний блок 6 рознімань (фіг. 1). Блок 1 рознімань установника ракети складається з поздовжньої циліндричної оболонки 7, закріпленої на рамі 2 установника, корпусу 8 з прорізом 9 і кришкою 10, привода у вигляді осьової пружини 11, плати 12 рознімів, закріпленої на торці оболонки 7, і кабелів 13 (фіг. 2, 3). Всередині корпусу 8, який рухомо змонтований на оболонці 7, закріплені верхнє 14 і нижнє 15 вушка. На нижньому вушку 15 закріплений двоплечий важіль 16, а на верхньому вушку 14 шарнірна тяга 17. Кришка 10 з'єднується з шарнірною тягою 17 за допомогою вушка 18, горизонтальної осі 19 і горизонтального важеля 20. Верхнє плече двоплечого важеля 16 з'єднується з важелем 20 за допомогою горизонтальної осі 21, яка розташована між шарнірною тягою 17 і кришкою 10, а на його нижньому плечі змонтований ролик 22, який взаємодіє з профільованим вирізом 23 кронштейна 24 оболонки 7. На нижній частині важеля 20 виконаний упор 25 для взаємодії з кришкою 10. На корпусі 8 виконано ущільнення 26. На фіг. 3 пунктирною лінією зображені кришка 10 і важіль 20 у робочому положенні. Конструкція наземного блока 6 з наземною платою 27 рознімань аналогічна конструкції блока 1 рознімань установника. Робота запропонованого блока рознімань здійснюється наступним чином. Для проведення пуску ракету 3 транспортують на установнику з монтажно-випробувального корпусу (МВК) на стартовий комплекс. На етапі транспортування ракети 3 кришки 10 блока 1 рознімань установника і наземного блока 6 рознімань утримуються горизонтально розташованими важелями 20 і захищають плати 12 рознімань від дії навколишнього середовища у неробочому положенні (фіг. 2). Коли установник під'їжджає до ПУ 4, ущільнення 26 контактують і корпуси 8 переміщуються вздовж оболонок 7, стискаючи пружини 11. При цьому ролики 22 двоплечих важелів 16 переміщуються по профільованих вирізах 23, а верхні плечі двоплечих важелів 16 повертають важелі 20 разом з кришками 10 вниз у робоче положення (фіг. 3, 4). При подальшому переміщенні установника плати 12 рознімань стикуються (фіг. 4). Після пуску установник транспортують у МВК, при цьому плати 12 рознімань розстиковуються у зворотній послідовності. Таким чином, запропонований блок, який має просту і надійну конструкцію, забезпечує нормальні умови роботи рознімань на усіх етапах експлуатації установника. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Блок рознімань установника ракети, що містить корпус з прорізом і кришкою, закріплену на рамі установника поздовжню напрямну з платою рознімань і кабелями, двоплечий важіль, важіль, шарнірну тягу і пружинний привод, який відрізняється тим, що поздовжня напрямна виконана у вигляді порожнистої циліндричної оболонки, всередині котрої розміщені кабелі, зовні неї встановлений рухомо корпус за допомогою пружинного привода, кришка розміщена всередині корпуса, в якому закріплені нижнє і верхнє вушка, а на нижній частині оболонки змонтований кронштейн з профільованим вирізом, розташованим в поздовжній вертикальній площині, при цьому кришка з'єднана шарнірно за допомогою горизонтальної осі з одним кінцем важеля, розташованим горизонтально у неробочому положенні, другий кінець важеля з'єднаний з верхнім вушком за допомогою шарнірної тяги, а двоплечий важіль закріплений на нижньому вушку з можливістю повороту в поздовжній вертикальній площині, на одному плечі двоплечого важеля змонтований ролик, який взаємодіє з профільованим вирізом, друге його плече шарнірно з'єднане з важелем за допомогою осі, яка розташована між кришкою і шарнірною тягою. 2. Блок рознімань установника ракети за п. 1, який відрізняється тим, що на нижній частині важеля виконаний упор, що обмежує поворот кришки. 2 UA 68596 U 3 UA 68596 U 4 UA 68596 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
