Лопатка турбіни

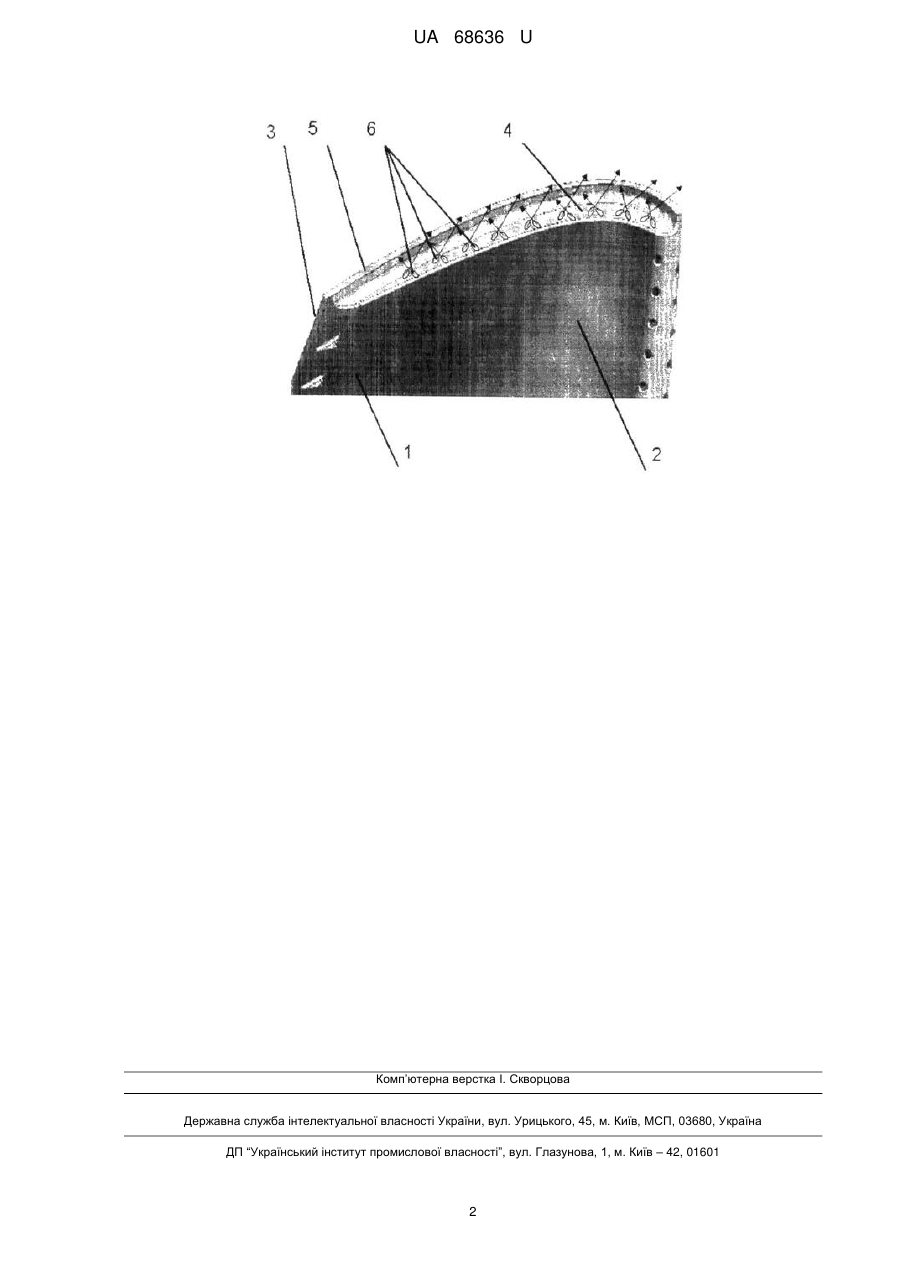

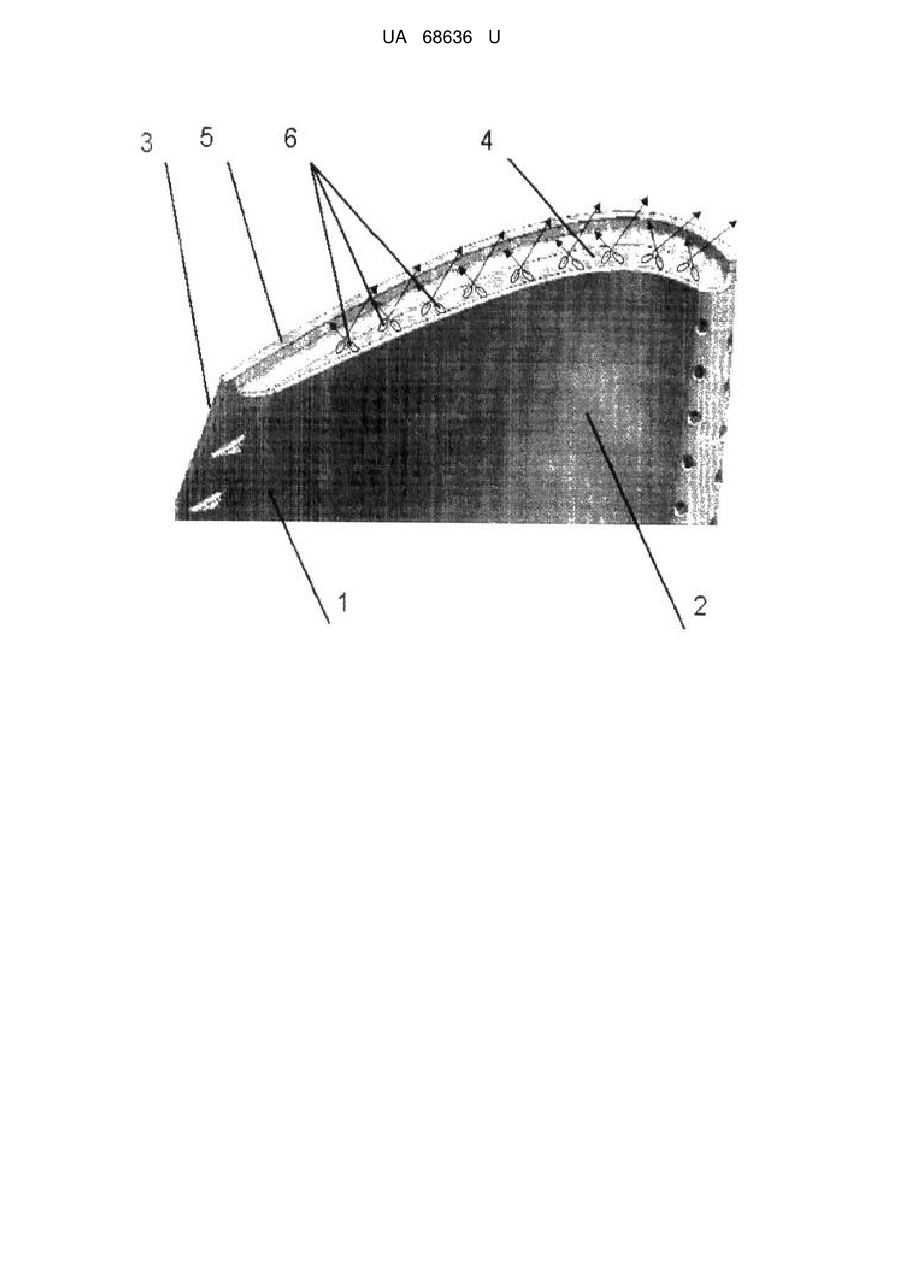

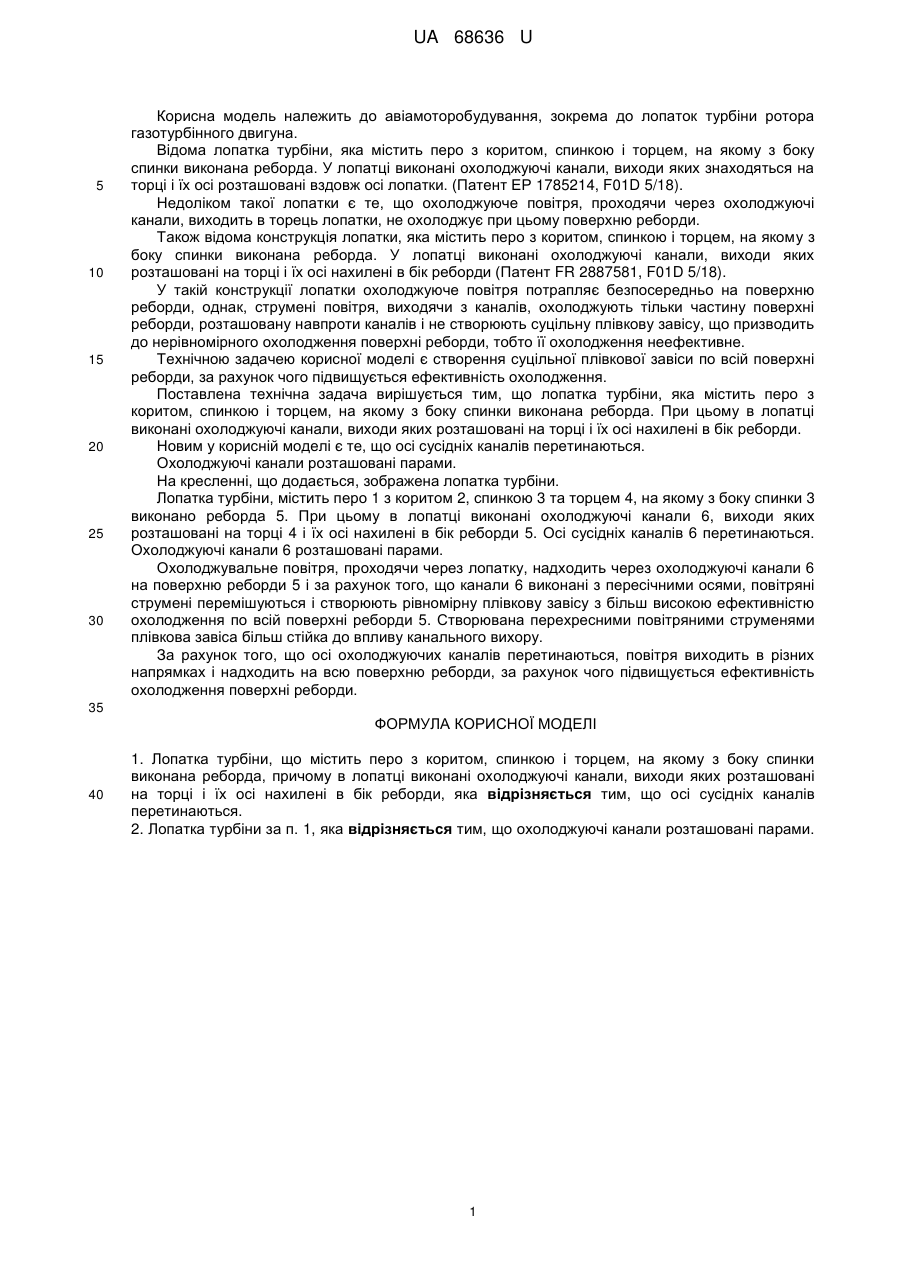

Реферат: Лопатка турбіни містить перо з коритом, спинкою і торцем, на якому з боку спинки виконана реборда. При цьому в лопатці виконані охолоджуючі канали, виходи яких розташовані на торці і їх осі нахилені в бік реборди. Осі сусідніх каналів перетинаються. Охолоджуючі канали розташовані парами. UA 68636 U (12) UA 68636 U UA 68636 U 5 10 15 20 25 30 Корисна модель належить до авіамоторобудування, зокрема до лопаток турбіни ротора газотурбінного двигуна. Відома лопатка турбіни, яка містить перо з коритом, спинкою і торцем, на якому з боку спинки виконана реборда. У лопатці виконані охолоджуючі канали, виходи яких знаходяться на торці і їх осі розташовані вздовж осі лопатки. (Патент ЕР 1785214, F01D 5/18). Недоліком такої лопатки є те, що охолоджуюче повітря, проходячи через охолоджуючі канали, виходить в торець лопатки, не охолоджує при цьому поверхню реборди. Також відома конструкція лопатки, яка містить перо з коритом, спинкою і торцем, на якому з боку спинки виконана реборда. У лопатці виконані охолоджуючі канали, виходи яких розташовані на торці і їх осі нахилені в бік реборди (Патент FR 2887581, F01D 5/18). У такій конструкції лопатки охолоджуюче повітря потрапляє безпосередньо на поверхню реборди, однак, струмені повітря, виходячи з каналів, охолоджують тільки частину поверхні реборди, розташовану навпроти каналів і не створюють суцільну плівкову завісу, що призводить до нерівномірного охолодження поверхні реборди, тобто її охолодження неефективне. Технічною задачею корисної моделі є створення суцільної плівкової завіси по всій поверхні реборди, за рахунок чого підвищується ефективність охолодження. Поставлена технічна задача вирішується тим, що лопатка турбіни, яка містить перо з коритом, спинкою і торцем, на якому з боку спинки виконана реборда. При цьому в лопатці виконані охолоджуючі канали, виходи яких розташовані на торці і їх осі нахилені в бік реборди. Новим у корисній моделі є те, що осі сусідніх каналів перетинаються. Охолоджуючі канали розташовані парами. На кресленні, що додається, зображена лопатка турбіни. Лопатка турбіни, містить перо 1 з коритом 2, спинкою 3 та торцем 4, на якому з боку спинки 3 виконано реборда 5. При цьому в лопатці виконані охолоджуючі канали 6, виходи яких розташовані на торці 4 і їх осі нахилені в бік реборди 5. Осі сусідніх каналів 6 перетинаються. Охолоджуючі канали 6 розташовані парами. Охолоджувальне повітря, проходячи через лопатку, надходить через охолоджуючі канали 6 на поверхню реборди 5 і за рахунок того, що канали 6 виконані з пересічними осями, повітряні струмені перемішуються і створюють рівномірну плівкову завісу з більш високою ефективністю охолодження по всій поверхні реборди 5. Створювана перехресними повітряними струменями плівкова завіса більш стійка до впливу канального вихору. За рахунок того, що осі охолоджуючих каналів перетинаються, повітря виходить в різних напрямках і надходить на всю поверхню реборди, за рахунок чого підвищується ефективність охолодження поверхні реборди. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Лопатка турбіни, що містить перо з коритом, спинкою і торцем, на якому з боку спинки виконана реборда, причому в лопатці виконані охолоджуючі канали, виходи яких розташовані на торці і їх осі нахилені в бік реборди, яка відрізняється тим, що осі сусідніх каналів перетинаються. 2. Лопатка турбіни за п. 1, яка відрізняється тим, що охолоджуючі канали розташовані парами. 1 UA 68636 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
