Спосіб стикування трубобетонної колони з фундаментом

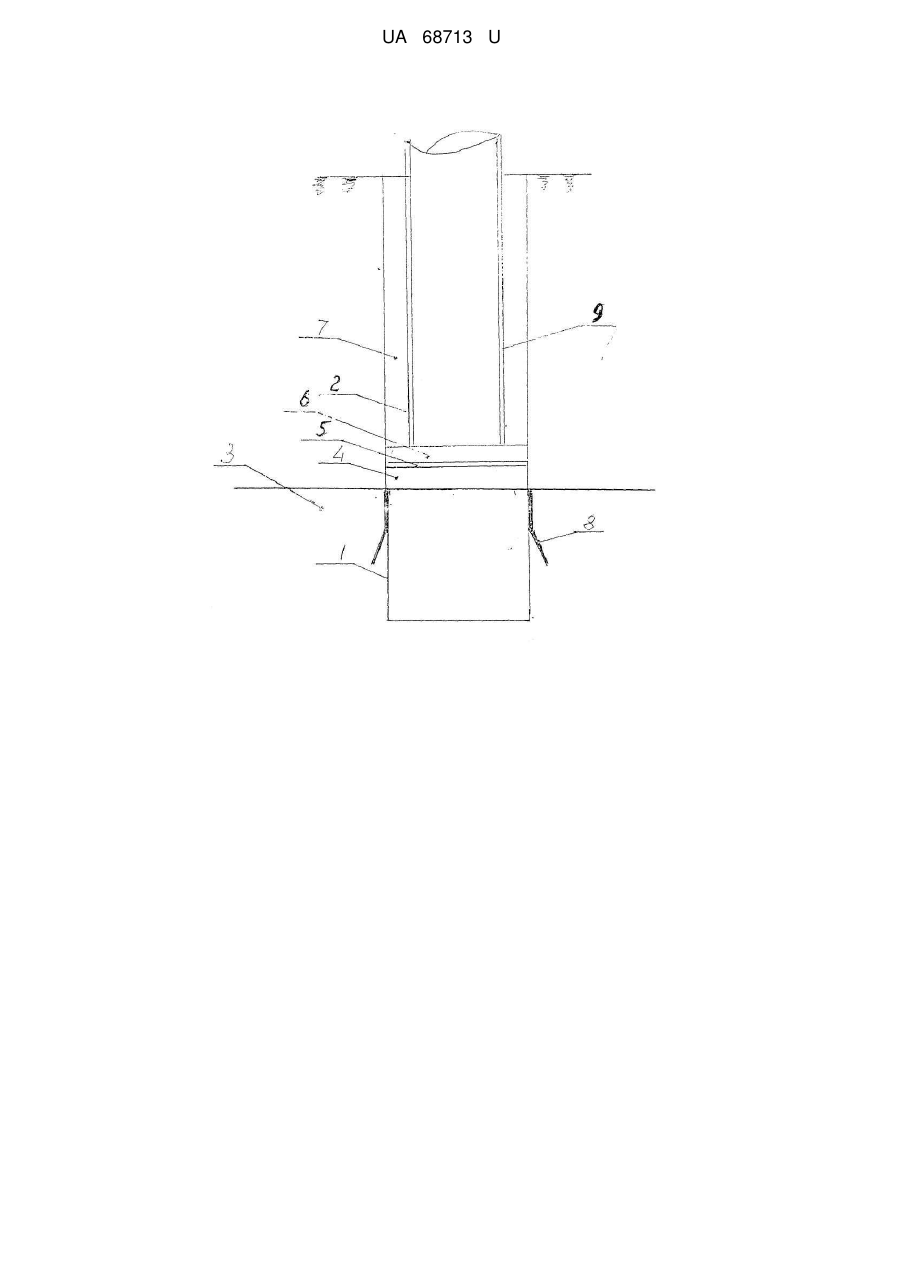

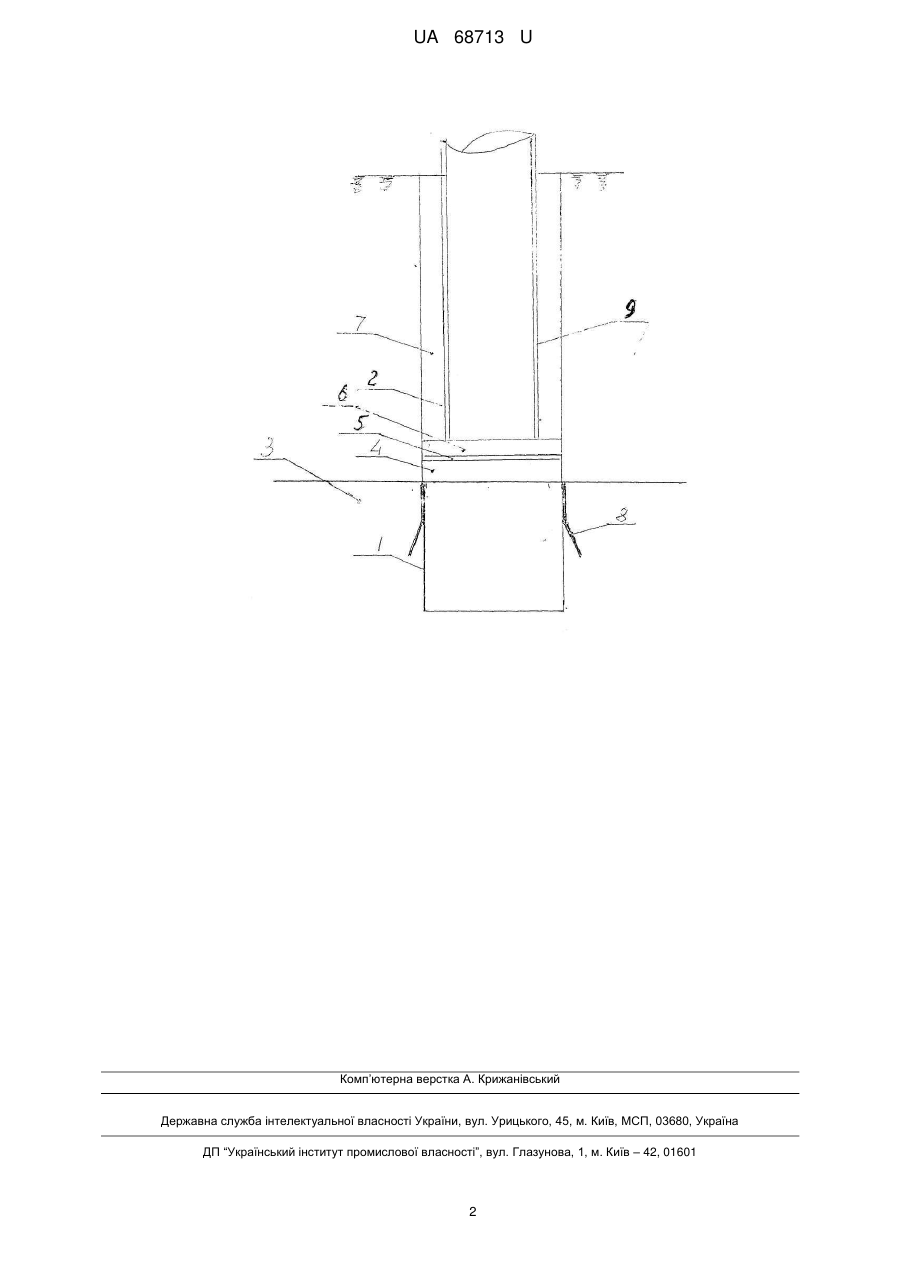

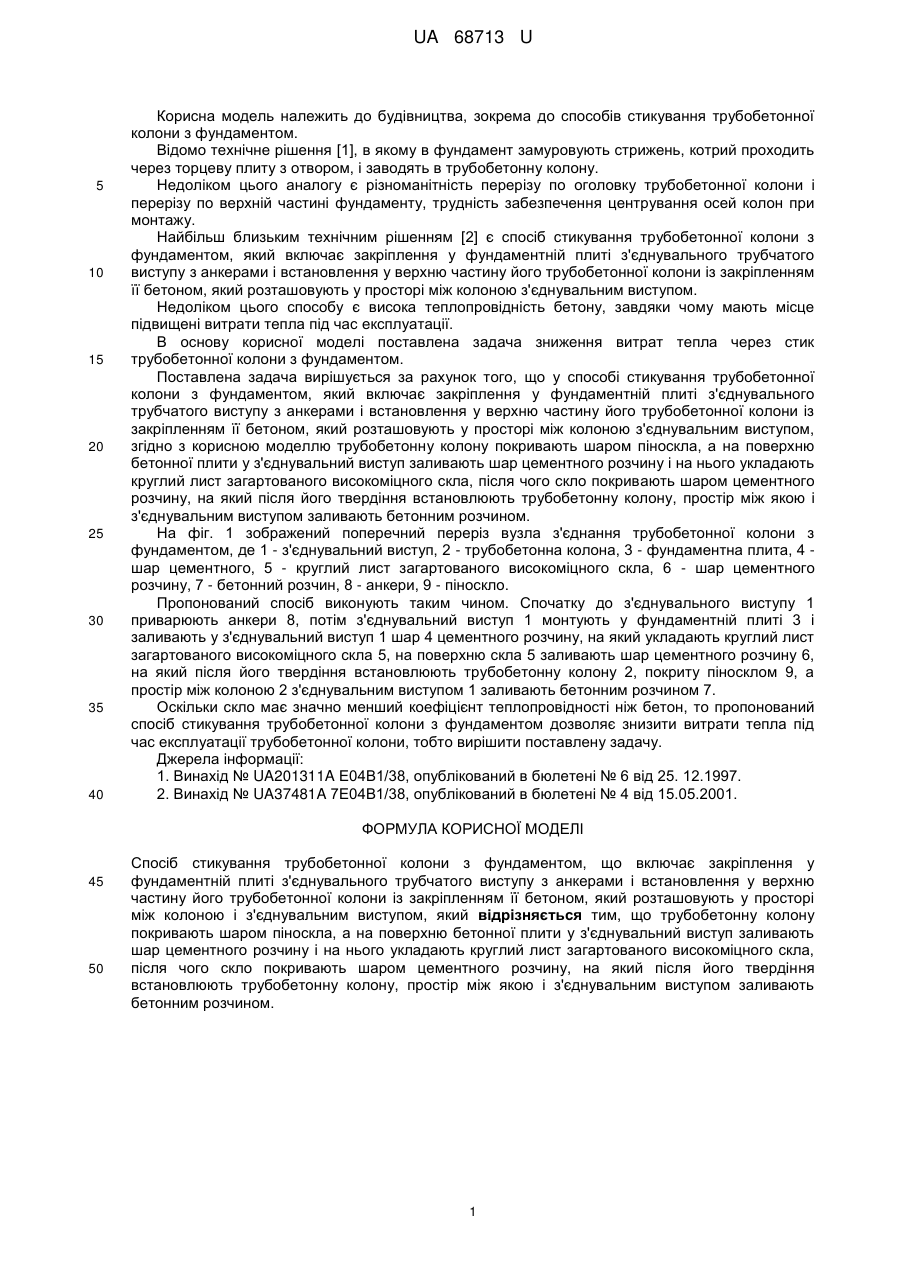

Реферат: Спосіб стикування трубобетонної колони з фундаментом, при якому трубобетонну колону покривають шаром піноскла, а на поверхню бетонної плити у з'єднувальний виступ заливають шар цементного розчину і на нього укладають круглий лист загартованого високоміцного скла, після чого скло покривають шаром цементного розчину, на який після його твердіння встановлюють трубобетонну колону, простір між якою і з'єднувальним виступом заливають бетонним розчином. UA 68713 U (12) UA 68713 U UA 68713 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва, зокрема до способів стикування трубобетонної колони з фундаментом. Відомо технічне рішення [1], в якому в фундамент замуровують стрижень, котрий проходить через торцеву плиту з отвором, і заводять в трубобетонну колону. Недоліком цього аналогу є різноманітність перерізу по оголовку трубобетонної колони і перерізу по верхній частині фундаменту, трудність забезпечення центрування осей колон при монтажу. Найбільш близьким технічним рішенням [2] є спосіб стикування трубобетонної колони з фундаментом, який включає закріплення у фундаментній плиті з'єднувального трубчатого виступу з анкерами і встановлення у верхню частину його трубобетонної колони із закріпленням її бетоном, який розташовують у просторі між колоною з'єднувальним виступом. Недоліком цього способу є висока теплопровідність бетону, завдяки чому мають місце підвищені витрати тепла під час експлуатації. В основу корисної моделі поставлена задача зниження витрат тепла через стик трубобетонної колони з фундаментом. Поставлена задача вирішується за рахунок того, що у способі стикування трубобетонної колони з фундаментом, який включає закріплення у фундаментній плиті з'єднувального трубчатого виступу з анкерами і встановлення у верхню частину його трубобетонної колони із закріпленням її бетоном, який розташовують у просторі між колоною з'єднувальним виступом, згідно з корисною моделлю трубобетонну колону покривають шаром піноскла, а на поверхню бетонної плити у з'єднувальний виступ заливають шар цементного розчину і на нього укладають круглий лист загартованого високоміцного скла, після чого скло покривають шаром цементного розчину, на який після його твердіння встановлюють трубобетонну колону, простір між якою і з'єднувальним виступом заливають бетонним розчином. На фіг. 1 зображений поперечний переріз вузла з'єднання трубобетонної колони з фундаментом, де 1 - з'єднувальний виступ, 2 - трубобетонна колона, 3 - фундаментна плита, 4 шар цементного, 5 - круглий лист загартованого високоміцного скла, 6 - шар цементного розчину, 7 - бетонний розчин, 8 - анкери, 9 - піноскло. Пропонований спосіб виконують таким чином. Спочатку до з'єднувального виступу 1 приварюють анкери 8, потім з'єднувальний виступ 1 монтують у фундаментній плиті 3 і заливають у з'єднувальний виступ 1 шар 4 цементного розчину, на який укладають круглий лист загартованого високоміцного скла 5, на поверхню скла 5 заливають шар цементного розчину 6, на який після його твердіння встановлюють трубобетонну колону 2, покриту піносклом 9, а простір між колоною 2 з'єднувальним виступом 1 заливають бетонним розчином 7. Оскільки скло має значно менший коефіцієнт теплопровідності ніж бетон, то пропонований спосіб стикування трубобетонної колони з фундаментом дозволяє знизити витрати тепла під час експлуатації трубобетонної колони, тобто вирішити поставлену задачу. Джерела інформації: 1. Винахід № UA201311A Е04В1/38, опублікований в бюлетені № 6 від 25. 12.1997. 2. Винахід № UA37481A 7Е04В1/38, опублікований в бюлетені № 4 від 15.05.2001. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб стикування трубобетонної колони з фундаментом, що включає закріплення у фундаментній плиті з'єднувального трубчатого виступу з анкерами і встановлення у верхню частину його трубобетонної колони із закріпленням її бетоном, який розташовують у просторі між колоною і з'єднувальним виступом, який відрізняється тим, що трубобетонну колону покривають шаром піноскла, а на поверхню бетонної плити у з'єднувальний виступ заливають шар цементного розчину і на нього укладають круглий лист загартованого високоміцного скла, після чого скло покривають шаром цементного розчину, на який після його твердіння встановлюють трубобетонну колону, простір між якою і з'єднувальним виступом заливають бетонним розчином. 1 UA 68713 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”,вул. Глазунова, 1, м. Київ – 42, 01601 2
