Спосіб з’єднання фундаменту з трубобетонною колоною

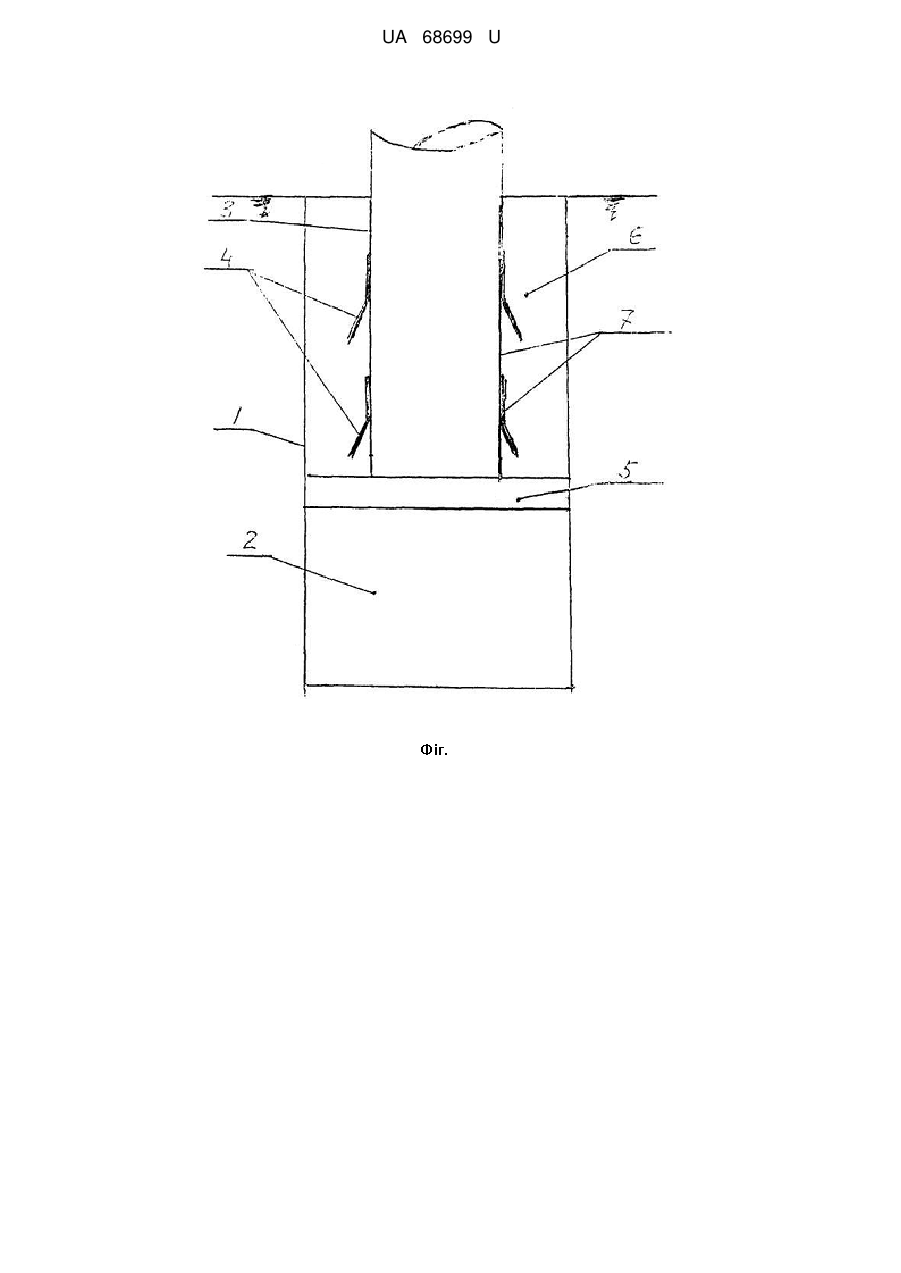

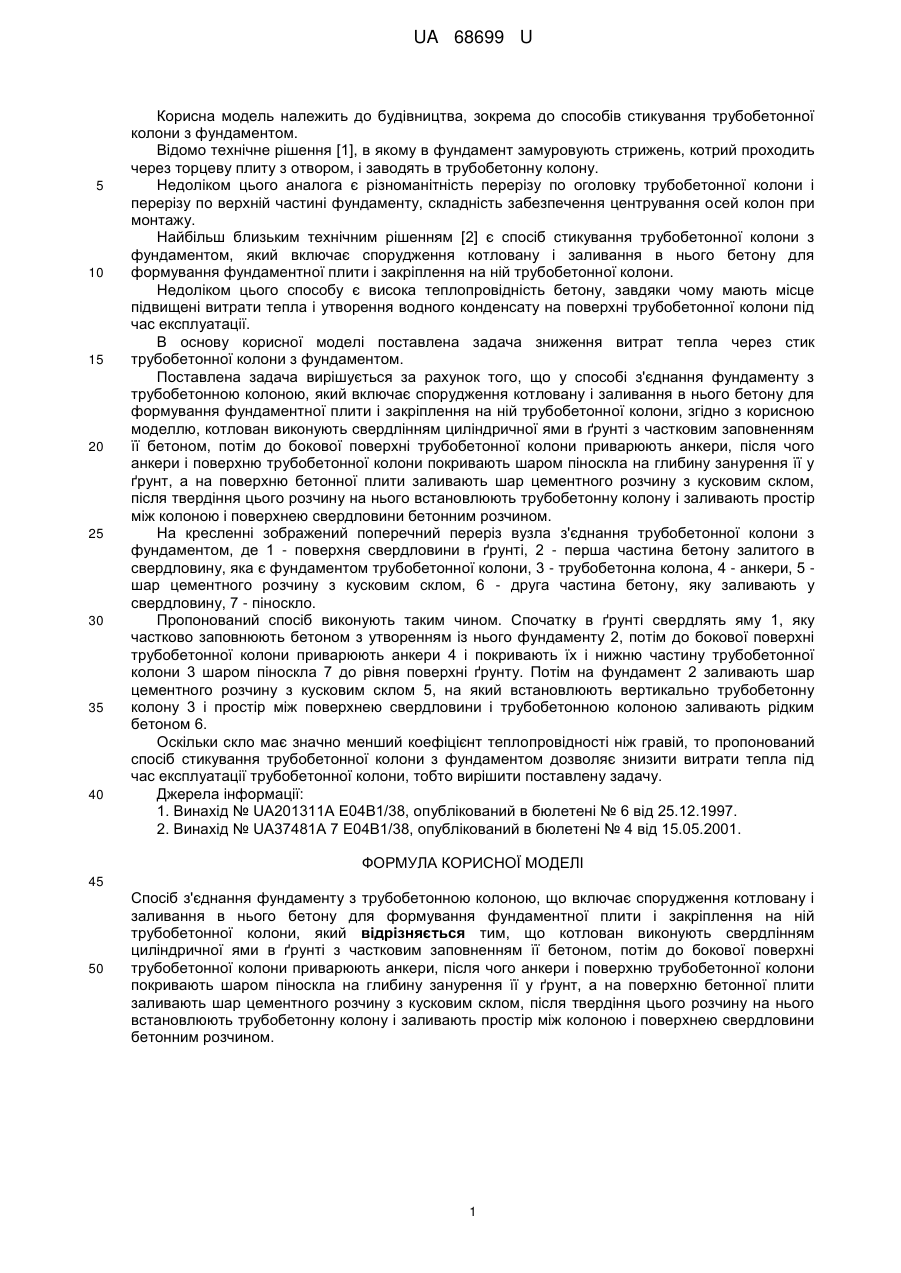

Реферат: Спосіб з'єднання фундаменту з трубобетонною колоною включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на ній трубобетонної колони. Котлован виконують свердлінням циліндричної ями в ґрунті з частковим заповнення її бетоном. До бокової поверхні трубобетонної колони приварюють анкери, після чого анкери і поверхню трубобетонної колони покривають шаром піноскла на глибину занурення її у ґрунт. На поверхню бетонної плити заливають шар цементного розчину з кусковим склом. Після твердіння цього розчину на нього встановлюють трубобетонну колону і заливають простір між колоною і поверхнею свердловини бетонним розчином. UA 68699 U (12) UA 68699 U UA 68699 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва, зокрема до способів стикування трубобетонної колони з фундаментом. Відомо технічне рішення [1], в якому в фундамент замуровують стрижень, котрий проходить через торцеву плиту з отвором, і заводять в трубобетонну колону. Недоліком цього аналога є різноманітність перерізу по оголовку трубобетонної колони і перерізу по верхній частині фундаменту, складність забезпечення центрування осей колон при монтажу. Найбільш близьким технічним рішенням [2] є спосіб стикування трубобетонної колони з фундаментом, який включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на ній трубобетонної колони. Недоліком цього способу є висока теплопровідність бетону, завдяки чому мають місце підвищені витрати тепла і утворення водного конденсату на поверхні трубобетонної колони під час експлуатації. В основу корисної моделі поставлена задача зниження витрат тепла через стик трубобетонної колони з фундаментом. Поставлена задача вирішується за рахунок того, що у способі з'єднання фундаменту з трубобетонною колоною, який включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на ній трубобетонної колони, згідно з корисною моделлю, котлован виконують свердлінням циліндричної ями в ґрунті з частковим заповненням її бетоном, потім до бокової поверхні трубобетонної колони приварюють анкери, після чого анкери і поверхню трубобетонної колони покривають шаром піноскла на глибину занурення її у ґрунт, а на поверхню бетонної плити заливають шар цементного розчину з кусковим склом, після твердіння цього розчину на нього встановлюють трубобетонну колону і заливають простір між колоною і поверхнею свердловини бетонним розчином. На кресленні зображений поперечний переріз вузла з'єднання трубобетонної колони з фундаментом, де 1 - поверхня свердловини в ґрунті, 2 - перша частина бетону залитого в свердловину, яка є фундаментом трубобетонної колони, 3 - трубобетонна колона, 4 - анкери, 5 шар цементного розчину з кусковим склом, 6 - друга частина бетону, яку заливають у свердловину, 7 - піноскло. Пропонований спосіб виконують таким чином. Спочатку в ґрунті свердлять яму 1, яку частково заповнюють бетоном з утворенням із нього фундаменту 2, потім до бокової поверхні трубобетонної колони приварюють анкери 4 і покривають їх і нижню частину трубобетонної колони 3 шаром піноскла 7 до рівня поверхні ґрунту. Потім на фундамент 2 заливають шар цементного розчину з кусковим склом 5, на який встановлюють вертикально трубобетонну колону 3 і простір між поверхнею свердловини і трубобетонною колоною заливають рідким бетоном 6. Оскільки скло має значно менший коефіцієнт теплопровідності ніж гравій, то пропонований спосіб стикування трубобетонної колони з фундаментом дозволяє знизити витрати тепла під час експлуатації трубобетонної колони, тобто вирішити поставлену задачу. Джерела інформації: 1. Винахід № UA201311A Е04В1/38, опублікований в бюлетені № 6 від 25.12.1997. 2. Винахід № UA37481A 7 Е04В1/38, опублікований в бюлетені № 4 від 15.05.2001. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб з'єднання фундаменту з трубобетонною колоною, що включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на ній трубобетонної колони, який відрізняється тим, що котлован виконують свердлінням циліндричної ями в ґрунті з частковим заповненням її бетоном, потім до бокової поверхні трубобетонної колони приварюють анкери, після чого анкери і поверхню трубобетонної колони покривають шаром піноскла на глибину занурення її у ґрунт, а на поверхню бетонної плити заливають шар цементного розчину з кусковим склом, після твердіння цього розчину на нього встановлюють трубобетонну колону і заливають простір між колоною і поверхнею свердловини бетонним розчином. 1 UA 68699 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
