Футерівка барабанного млина

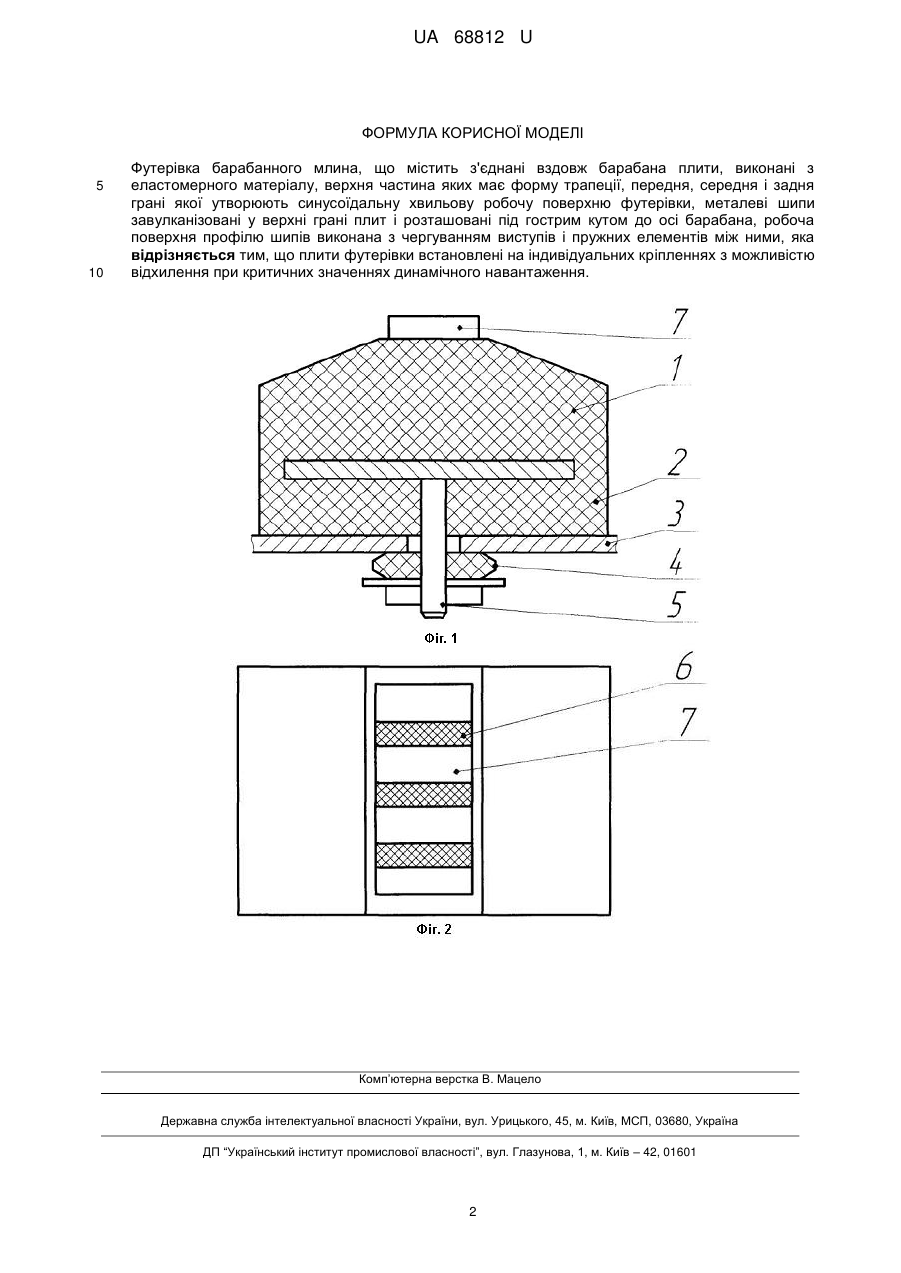

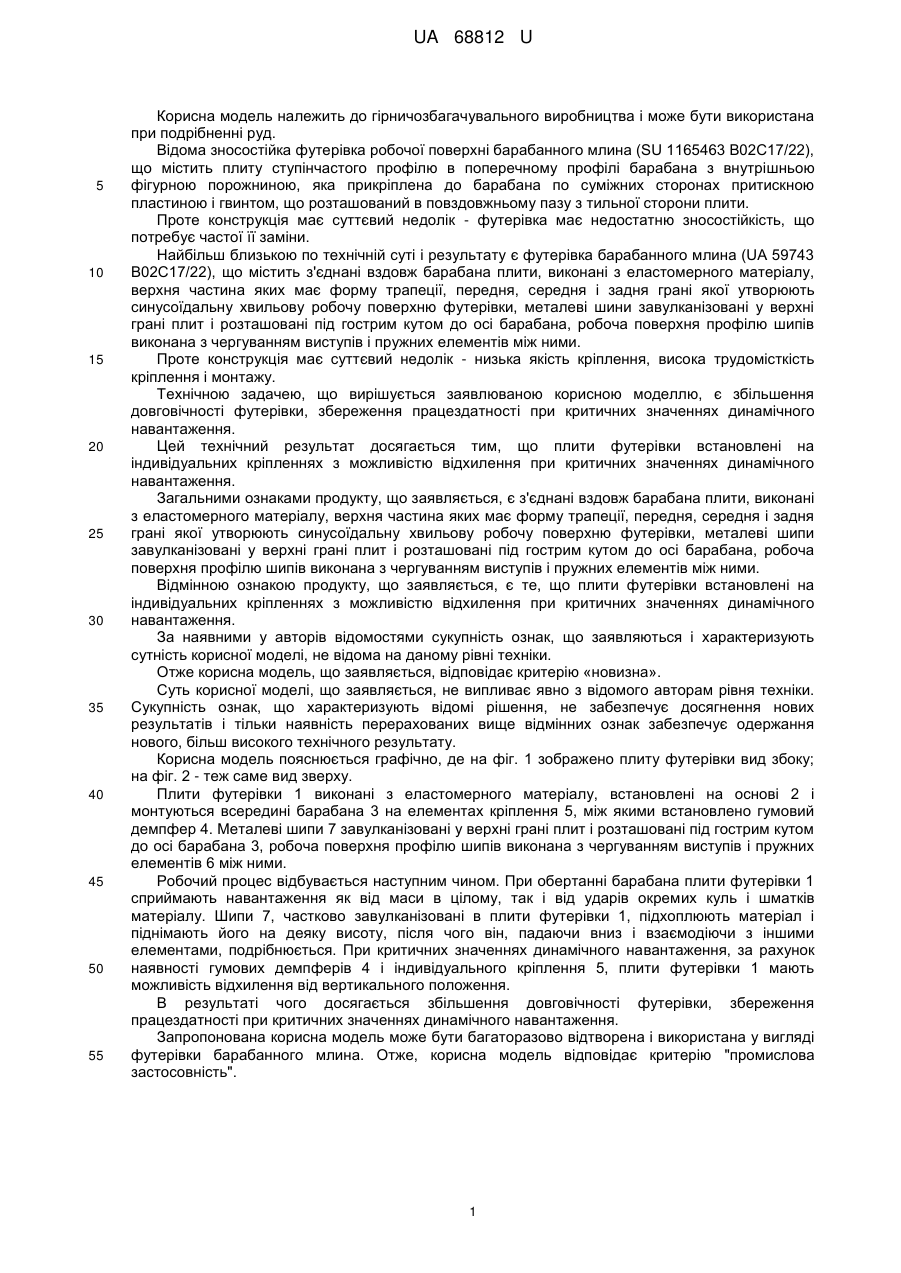

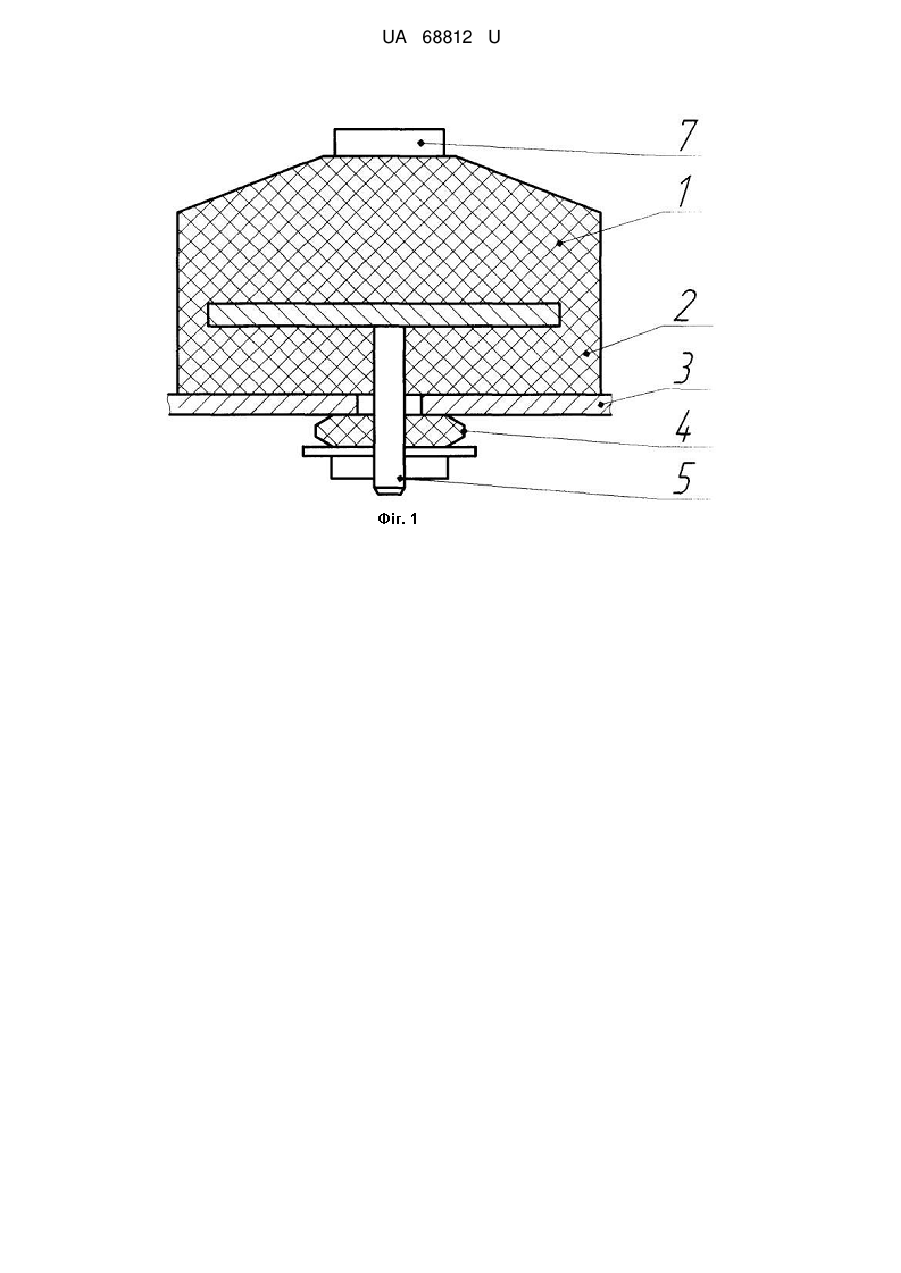

Реферат: Футерівка барабанного млина, в якій плити футерівки встановлені на індивідуальних кріпленнях з можливістю відхилення при критичних значеннях динамічного навантаження. UA 68812 U (12) UA 68812 U UA 68812 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничозбагачувального виробництва і може бути використана при подрібненні руд. Відома зносостійка футерівка робочої поверхні барабанного млина (SU 1165463 В02С17/22), що містить плиту ступінчастого профілю в поперечному профілі барабана з внутрішньою фігурною порожниною, яка прикріплена до барабана по суміжних сторонах притискною пластиною і гвинтом, що розташований в повздовжньому пазу з тильної сторони плити. Проте конструкція має суттєвий недолік - футерівка має недостатню зносостійкість, що потребує частої її заміни. Найбільш близькою по технічній суті і результату є футерівка барабанного млина (UA 59743 В02С17/22), що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки, металеві шини завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, робоча поверхня профілю шипів виконана з чергуванням виступів і пружних елементів між ними. Проте конструкція має суттєвий недолік - низька якість кріплення, висока трудомісткість кріплення і монтажу. Технічною задачею, що вирішується заявлюваною корисною моделлю, є збільшення довговічності футерівки, збереження працездатності при критичних значеннях динамічного навантаження. Цей технічний результат досягається тим, що плити футерівки встановлені на індивідуальних кріпленнях з можливістю відхилення при критичних значеннях динамічного навантаження. Загальними ознаками продукту, що заявляється, є з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки, металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, робоча поверхня профілю шипів виконана з чергуванням виступів і пружних елементів між ними. Відмінною ознакою продукту, що заявляється, є те, що плити футерівки встановлені на індивідуальних кріпленнях з можливістю відхилення при критичних значеннях динамічного навантаження. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію «новизна». Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено плиту футерівки вид збоку; на фіг. 2 - теж саме вид зверху. Плити футерівки 1 виконані з еластомерного матеріалу, встановлені на основі 2 і монтуються всередині барабана 3 на елементах кріплення 5, між якими встановлено гумовий демпфер 4. Металеві шипи 7 завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана 3, робоча поверхня профілю шипів виконана з чергуванням виступів і пружних елементів 6 між ними. Робочий процес відбувається наступним чином. При обертанні барабана плити футерівки 1 сприймають навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Шипи 7, частково завулканізовані в плити футерівки 1, підхоплюють матеріал і піднімають його на деяку висоту, після чого він, падаючи вниз і взаємодіючи з іншими елементами, подрібнюється. При критичних значеннях динамічного навантаження, за рахунок наявності гумових демпферів 4 і індивідуального кріплення 5, плити футерівки 1 мають можливість відхилення від вертикального положення. В результаті чого досягається збільшення довговічності футерівки, збереження працездатності при критичних значеннях динамічного навантаження. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 68812 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Футерівка барабанного млина, що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки, металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, робоча поверхня профілю шипів виконана з чергуванням виступів і пружних елементів між ними, яка відрізняється тим, що плити футерівки встановлені на індивідуальних кріпленнях з можливістю відхилення при критичних значеннях динамічного навантаження. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
