Футерівка барабанного млина

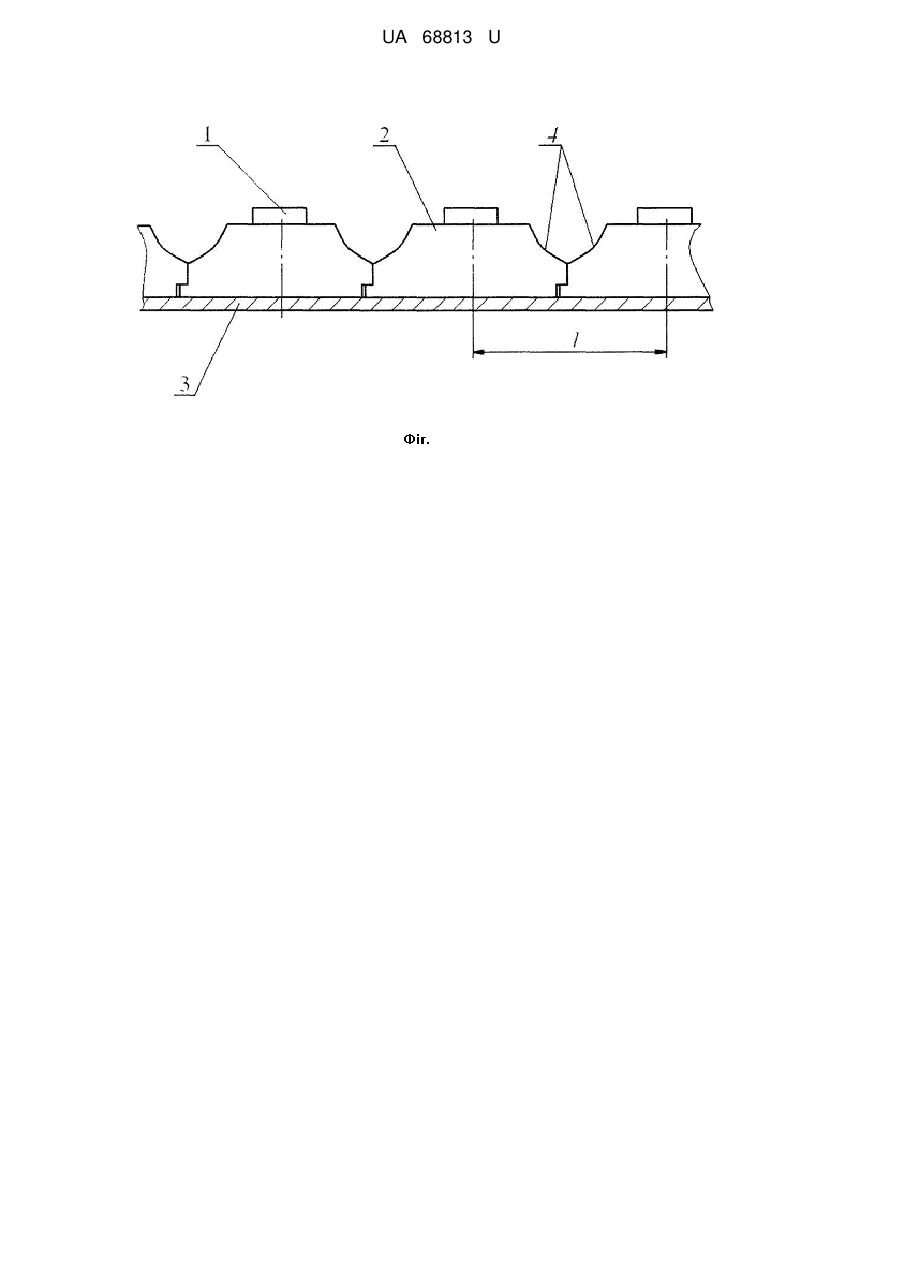

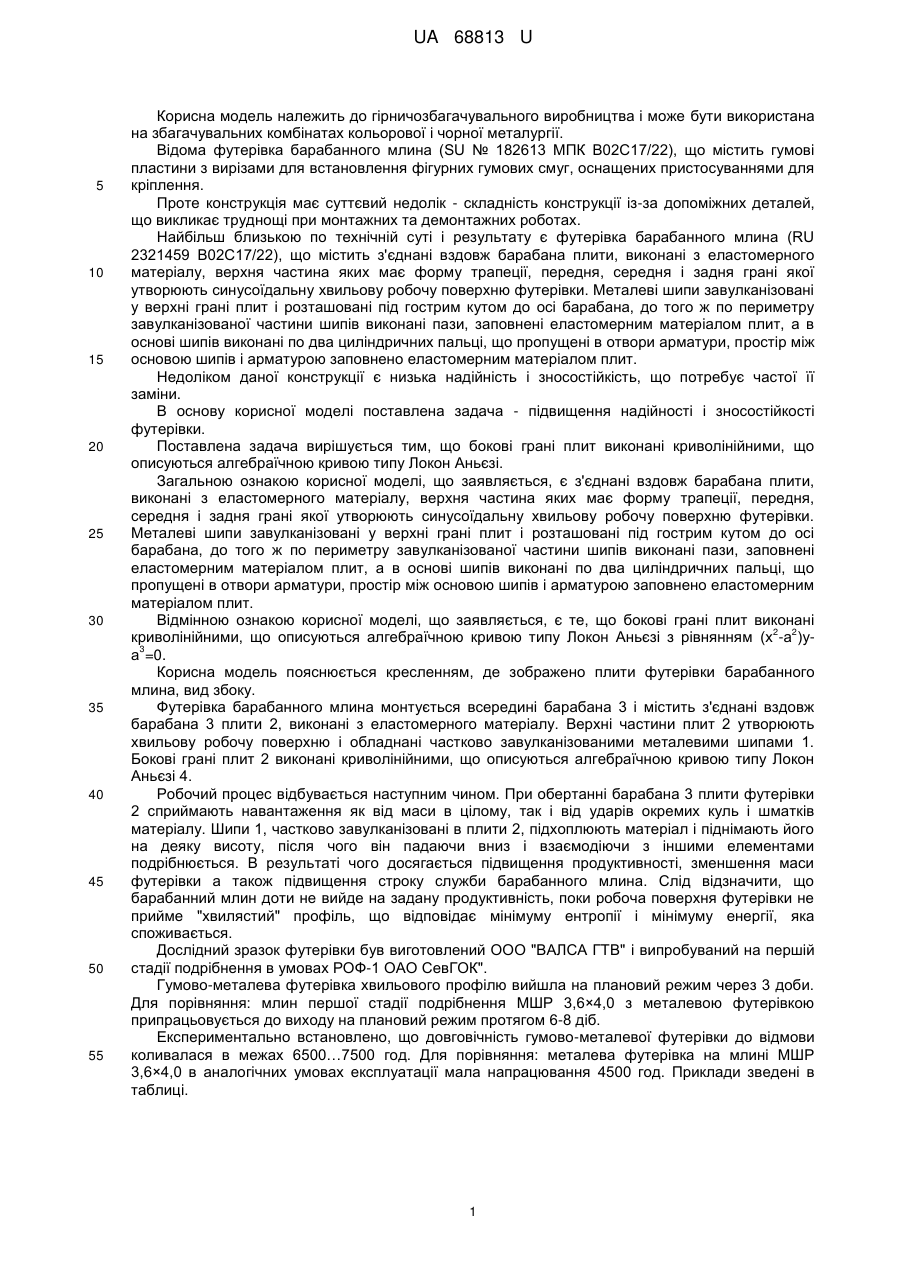

Реферат: Футерівка барабанного млина містить з'єднанні вздовж барабана плити, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки. Бокові грані плит виконані криволінійними. UA 68813 U (12) UA 68813 U UA 68813 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничозбагачувального виробництва і може бути використана на збагачувальних комбінатах кольорової і чорної металургії. Відома футерівка барабанного млина (SU № 182613 МПК В02С17/22), що містить гумові пластини з вирізами для встановлення фігурних гумових смуг, оснащених пристосуваннями для кріплення. Проте конструкція має суттєвий недолік - складність конструкції із-за допоміжних деталей, що викликає труднощі при монтажних та демонтажних роботах. Найбільш близькою по технічній суті і результату є футерівка барабанного млина (RU 2321459 В02С17/22), що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки. Металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних пальці, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит. Недоліком даної конструкції є низька надійність і зносостійкість, що потребує частої її заміни. В основу корисної моделі поставлена задача - підвищення надійності і зносостійкості футерівки. Поставлена задача вирішується тим, що бокові грані плит виконані криволінійними, що описуються алгебраїчною кривою типу Локон Аньєзі. Загальною ознакою корисної моделі, що заявляється, є з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки. Металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних пальці, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит. Відмінною ознакою корисної моделі, що заявляється, є те, що бокові грані плит виконані 2 2 криволінійними, що описуються алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у3 а =0. Корисна модель пояснюється кресленням, де зображено плити футерівки барабанного млина, вид збоку. Футерівка барабанного млина монтується всередині барабана 3 і містить з'єднані вздовж барабана 3 плити 2, виконані з еластомерного матеріалу. Верхні частини плит 2 утворюють хвильову робочу поверхню і обладнані частково завулканізованими металевими шипами 1. Бокові грані плит 2 виконані криволінійними, що описуються алгебраїчною кривою типу Локон Аньєзі 4. Робочий процес відбувається наступним чином. При обертанні барабана 3 плити футерівки 2 сприймають навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Шипи 1, частково завулканізовані в плити 2, підхоплюють матеріал і піднімають його на деяку висоту, після чого він падаючи вниз і взаємодіючи з іншими елементами подрібнюється. В результаті чого досягається підвищення продуктивності, зменшення маси футерівки а також підвищення строку служби барабанного млина. Слід відзначити, що барабанний млин доти не вийде на задану продуктивність, поки робоча поверхня футерівки не прийме "хвилястий" профіль, що відповідає мінімуму ентропії і мінімуму енергії, яка споживається. Дослідний зразок футерівки був виготовлений ООО "ВАЛСА ГТВ" і випробуваний на першій стадії подрібнення в умовах РОФ-1 ОАО СевГОК". Гумово-металева футерівка хвильового профілю вийшла на плановий режим через 3 доби. Для порівняння: млин першої стадії подрібнення МШР 3,6×4,0 з металевою футерівкою припрацьовується до виходу на плановий режим протягом 6-8 діб. Експериментально встановлено, що довговічність гумово-металевої футерівки до відмови коливалася в межах 6500…7500 год. Для порівняння: металева футерівка на млині МШР 3,6×4,0 в аналогічних умовах експлуатації мала напрацювання 4500 год. Приклади зведені в таблиці. 1 UA 68813 U Таблиця Результати технологічних випробувань Найменування навантаження по руді, т/год. злив класифікатора: Fe заг., % Fe магн., % вміст кл.-0,056 мм: - злив класифікатора - злив млина циркуляція Млин № 131 Млин № 141 (гумово-металева (металева футерівка) футерівка) 1 етап випробувань Млин № 131 Млин № 141 (гумово-металева (металева футерівка) футерівка) 2 етап випробувані. 108 108 114 110 35,51 35,92 35,49 35.27 25,99 25,60 26,1 25,6 62,0 63,4 58,8 58,9 36,9 105,0 33,6 140 34,0 124,0 34,2 120 * Витрата тіл подрібнення склала: питома витрата куль по млину №131 склала 0,595 кг/т руди, по млину № 141 - 0,613 кг/т руди. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Футерівка барабанного млина, що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки, металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних пальці, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит, яка відрізняється тим, що бокові грані плит виконані криволінійними, що описуються 2 2 3 алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
