Пристрій для отримання заготівок із металевого порошку з керованою щільністю

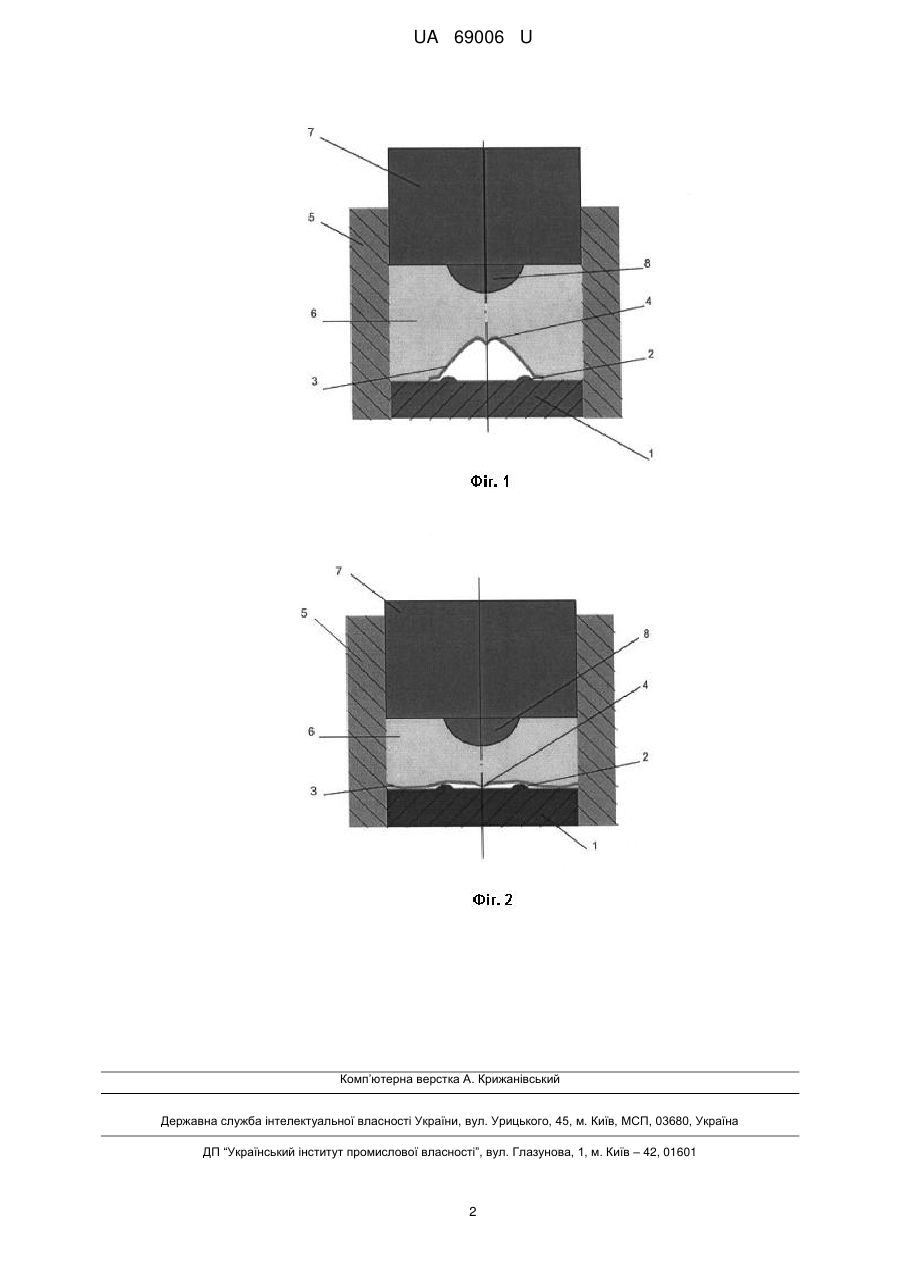

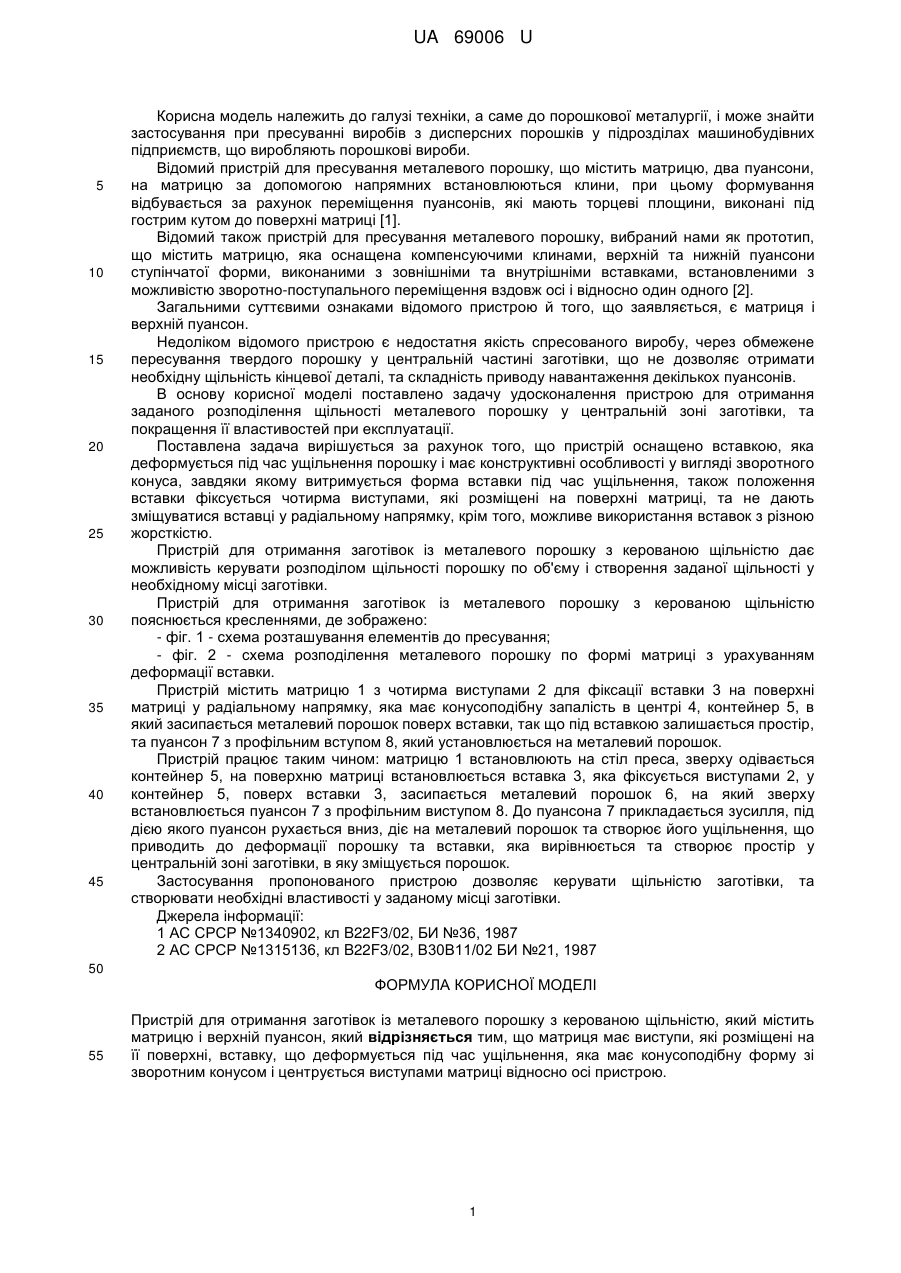

Реферат: UA 69006 U UA 69006 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до порошкової металургії, і може знайти застосування при пресуванні виробів з дисперсних порошків у підрозділах машинобудівних підприємств, що виробляють порошкові вироби. Відомий пристрій для пресування металевого порошку, що містить матрицю, два пуансони, на матрицю за допомогою напрямних встановлюються клини, при цьому формування відбувається за рахунок переміщення пуансонів, які мають торцеві площини, виконані під гострим кутом до поверхні матриці [1]. Відомий також пристрій для пресування металевого порошку, вибраний нами як прототип, що містить матрицю, яка оснащена компенсуючими клинами, верхній та нижній пуансони ступінчатої форми, виконаними з зовнішніми та внутрішніми вставками, встановленими з можливістю зворотно-поступального переміщення вздовж осі і відносно один одного [2]. Загальними суттєвими ознаками відомого пристрою й того, що заявляється, є матриця і верхній пуансон. Недоліком відомого пристрою є недостатня якість спресованого виробу, через обмежене пересування твердого порошку у центральній частині заготівки, що не дозволяє отримати необхідну щільність кінцевої деталі, та складність приводу навантаження декількох пуансонів. В основу корисної моделі поставлено задачу удосконалення пристрою для отримання заданого розподілення щільності металевого порошку у центральній зоні заготівки, та покращення її властивостей при експлуатації. Поставлена задача вирішується за рахунок того, що пристрій оснащено вставкою, яка деформується під час ущільнення порошку і має конструктивні особливості у вигляді зворотного конуса, завдяки якому витримується форма вставки під час ущільнення, також положення вставки фіксується чотирма виступами, які розміщені на поверхні матриці, та не дають зміщуватися вставці у радіальному напрямку, крім того, можливе використання вставок з різною жорсткістю. Пристрій для отримання заготівок із металевого порошку з керованою щільністю дає можливість керувати розподілом щільності порошку по об'єму і створення заданої щільності у необхідному місці заготівки. Пристрій для отримання заготівок із металевого порошку з керованою щільністю пояснюється кресленнями, де зображено: - фіг. 1 - схема розташування елементів до пресування; - фіг. 2 - схема розподілення металевого порошку по формі матриці з урахуванням деформації вставки. Пристрій містить матрицю 1 з чотирма виступами 2 для фіксації вставки 3 на поверхні матриці у радіальному напрямку, яка має конусоподібну запалість в центрі 4, контейнер 5, в який засипається металевий порошок поверх вставки, так що під вставкою залишається простір, та пуансон 7 з профільним вступом 8, який установлюється на металевий порошок. Пристрій працює таким чином: матрицю 1 встановлюють на стіл преса, зверху одівається контейнер 5, на поверхню матриці встановлюється вставка 3, яка фіксується виступами 2, у контейнер 5, поверх вставки 3, засипається металевий порошок 6, на який зверху встановлюється пуансон 7 з профільним виступом 8. До пуансона 7 прикладається зусилля, під дією якого пуансон рухається вниз, діє на металевий порошок та створює його ущільнення, що приводить до деформації порошку та вставки, яка вирівнюється та створює простір у центральній зоні заготівки, в яку зміщується порошок. Застосування пропонованого пристрою дозволяє керувати щільністю заготівки, та створювати необхідні властивості у заданому місці заготівки. Джерела інформації: 1 АС СРСР №1340902, кл B22F3/02, БИ №36, 1987 2 АС СРСР №1315136, кл B22F3/02, В30В11/02 БИ №21, 1987 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для отримання заготівок із металевого порошку з керованою щільністю, який містить матрицю і верхній пуансон, який відрізняється тим, що матриця має виступи, які розміщені на її поверхні, вставку, що деформується під час ущільнення, яка має конусоподібну форму зі зворотним конусом і центрується виступами матриці відносно осі пристрою. 1 UA 69006 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
