Спосіб вібраційного різання

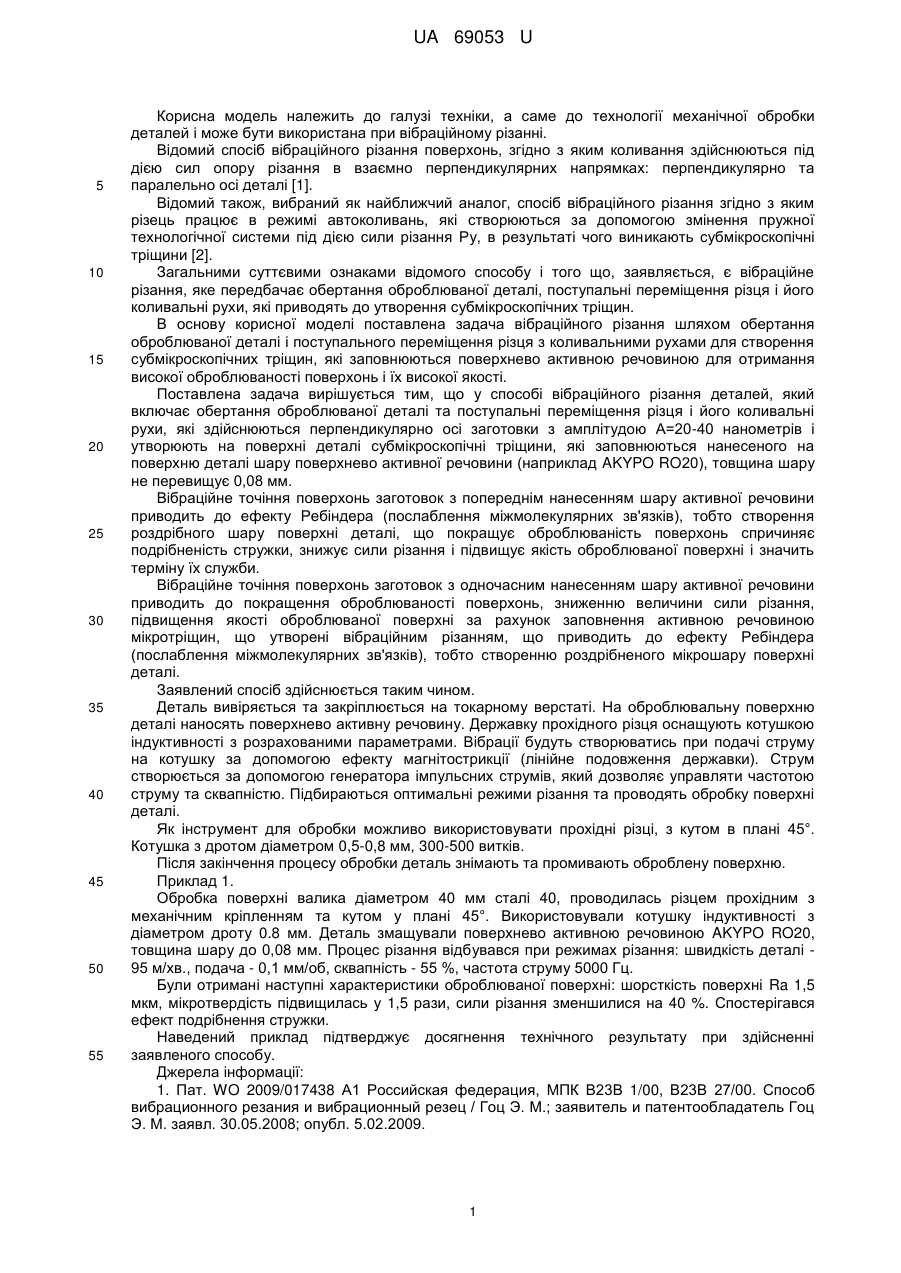

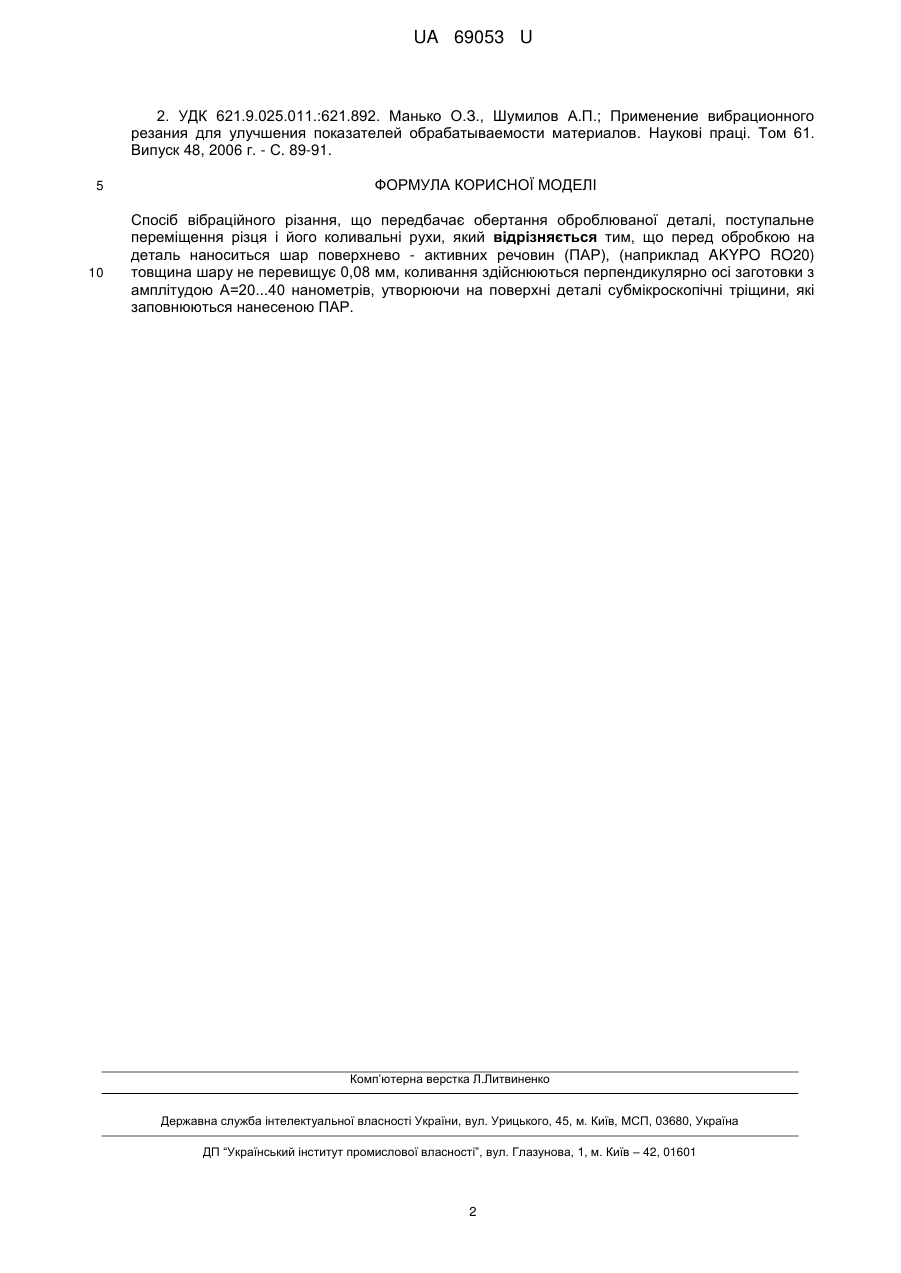

Реферат: UA 69053 U UA 69053 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до технології механічної обробки деталей і може бути використана при вібраційному різанні. Відомий спосіб вібраційного різання поверхонь, згідно з яким коливання здійснюються під дією сил опору різання в взаємно перпендикулярних напрямках: перпендикулярно та паралельно осі деталі [1]. Відомий також, вибраний як найближчий аналог, спосіб вібраційного різання згідно з яким різець працює в режимі автоколивань, які створюються за допомогою змінення пружної технологічної системи під дією сили різання Ру, в результаті чого виникають субмікроскопічні тріщини [2]. Загальними суттєвими ознаками відомого способу і того що, заявляється, є вібраційне різання, яке передбачає обертання оброблюваної деталі, поступальні переміщення різця і його коливальні рухи, які приводять до утворення субмікроскопічних тріщин. В основу корисної моделі поставлена задача вібраційного різання шляхом обертання оброблюваної деталі і поступального переміщення різця з коливальними рухами для створення субмікроскопічних тріщин, які заповнюються поверхнево активною речовиною для отримання високої оброблюваності поверхонь і їх високої якості. Поставлена задача вирішується тим, що у способі вібраційного різання деталей, який включає обертання оброблюваної деталі та поступальні переміщення різця і його коливальні рухи, які здійснюються перпендикулярно осі заготовки з амплітудою А=20-40 нанометрів і утворюють на поверхні деталі субмікроскопічні тріщини, які заповнюються нанесеного на поверхню деталі шару поверхнево активної речовини (наприклад AKYPO RO20), товщина шару не перевищує 0,08 мм. Вібраційне точіння поверхонь заготовок з попереднім нанесенням шару активної речовини приводить до ефекту Ребіндера (послаблення міжмолекулярних зв'язків), тобто створення роздрібного шару поверхні деталі, що покращує оброблюваність поверхонь спричиняє подрібненість стружки, знижує сили різання і підвищує якість оброблюваної поверхні і значить терміну їх служби. Вібраційне точіння поверхонь заготовок з одночасним нанесенням шару активної речовини приводить до покращення оброблюваності поверхонь, зниженню величини сили різання, підвищення якості оброблюваної поверхні за рахунок заповнення активною речовиною мікротріщин, що утворені вібраційним різанням, що приводить до ефекту Ребіндера (послаблення міжмолекулярних зв'язків), тобто створенню роздрібненого мікрошару поверхні деталі. Заявлений спосіб здійснюється таким чином. Деталь вивіряється та закріплюється на токарному верстаті. На оброблювальну поверхню деталі наносять поверхнево активну речовину. Державку прохідного різця оснащують котушкою індуктивності з розрахованими параметрами. Вібрації будуть створюватись при подачі струму на котушку за допомогою ефекту магнітострикції (лінійне подовження державки). Струм створюється за допомогою генератора імпульсних струмів, який дозволяє управляти частотою струму та сквапністю. Підбираються оптимальні режими різання та проводять обробку поверхні деталі. Як інструмент для обробки можливо використовувати прохідні різці, з кутом в плані 45°. Котушка з дротом діаметром 0,5-0,8 мм, 300-500 витків. Після закінчення процесу обробки деталь знімають та промивають оброблену поверхню. Приклад 1. Обробка поверхні валика діаметром 40 мм сталі 40, проводилась різцем прохідним з механічним кріпленням та кутом у плані 45°. Використовували котушку індуктивності з діаметром дроту 0.8 мм. Деталь змащували поверхнево активною речовиною AKYPO RO20, товщина шару до 0,08 мм. Процес різання відбувався при режимах різання: швидкість деталі 95 м/хв., подача - 0,1 мм/об, сквапність - 55 %, частота струму 5000 Гц. Були отримані наступні характеристики оброблюваної поверхні: шорсткість поверхні Ra 1,5 мкм, мікротвердість підвищилась у 1,5 рази, сили різання зменшилися на 40 %. Спостерігався ефект подрібнення стружки. Наведений приклад підтверджує досягнення технічного результату при здійсненні заявленого способу. Джерела інформації: 1. Пат. WO 2009/017438 А1 Российская федерация, МПК В23В 1/00, В23В 27/00. Способ вибрационного резания и вибрационный резец / Гоц Э. М.; заявитель и патентообладатель Гоц Э. М. заявл. 30.05.2008; опубл. 5.02.2009. 1 UA 69053 U 2. УДК 621.9.025.011.:621.892. Манько О.З., Шумилов А.П.; Применение вибрационного резания для улучшения показателей обрабатываемости материалов. Наукові праці. Том 61. Випуск 48, 2006 г. - С. 89-91. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб вібраційного різання, що передбачаєобертання оброблюваної деталі, поступальне переміщення різця і його коливальні рухи, який відрізняється тим, що перед обробкою на деталь наноситься шар поверхнево - активних речовин (ПАР), (наприклад AKYPO RO20) товщина шару не перевищує 0,08 мм, коливання здійснюються перпендикулярно осі заготовки з амплітудою А=20...40 нанометрів, утворюючи на поверхні деталі субмікроскопічні тріщини, які заповнюються нанесеною ПАР. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
