Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей
Номер патенту: 69109
Опубліковано: 25.04.2012
Автори: Сафонов Володимир Васильович, Богданов Юрій Володимирович, Паращієнко Ірина Миколаївна
Формула / Реферат

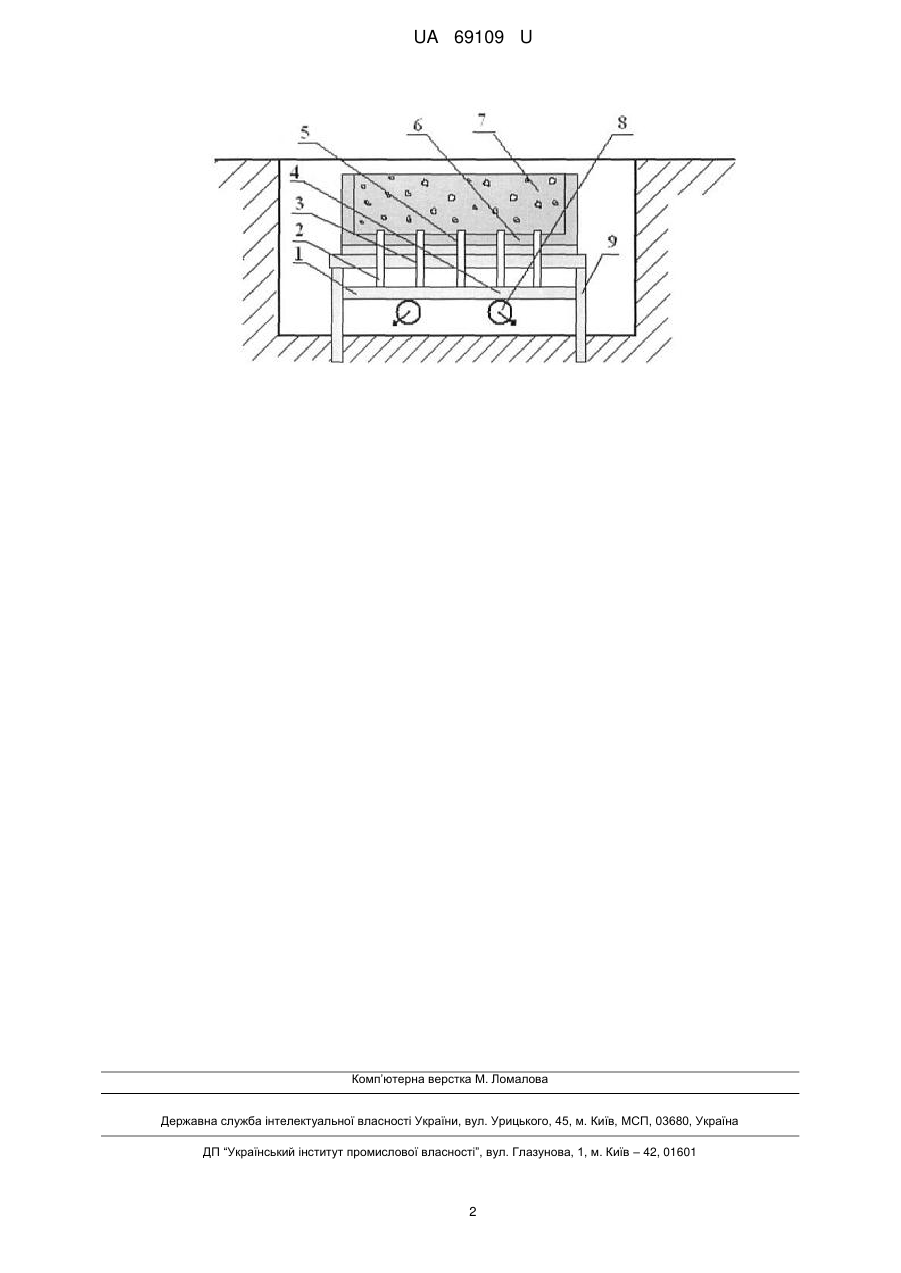

Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію, який відрізняється тим, що ущільнення бетонних сумішей здійснюють за допомогою віброплощадки з нерухомою верхньою і рухомою нижньою платформами, рухомо з'єднаними між собою металевими стержнями, які розташовані співвісно з отворами у днищі форми для бетонної суміші.
Текст

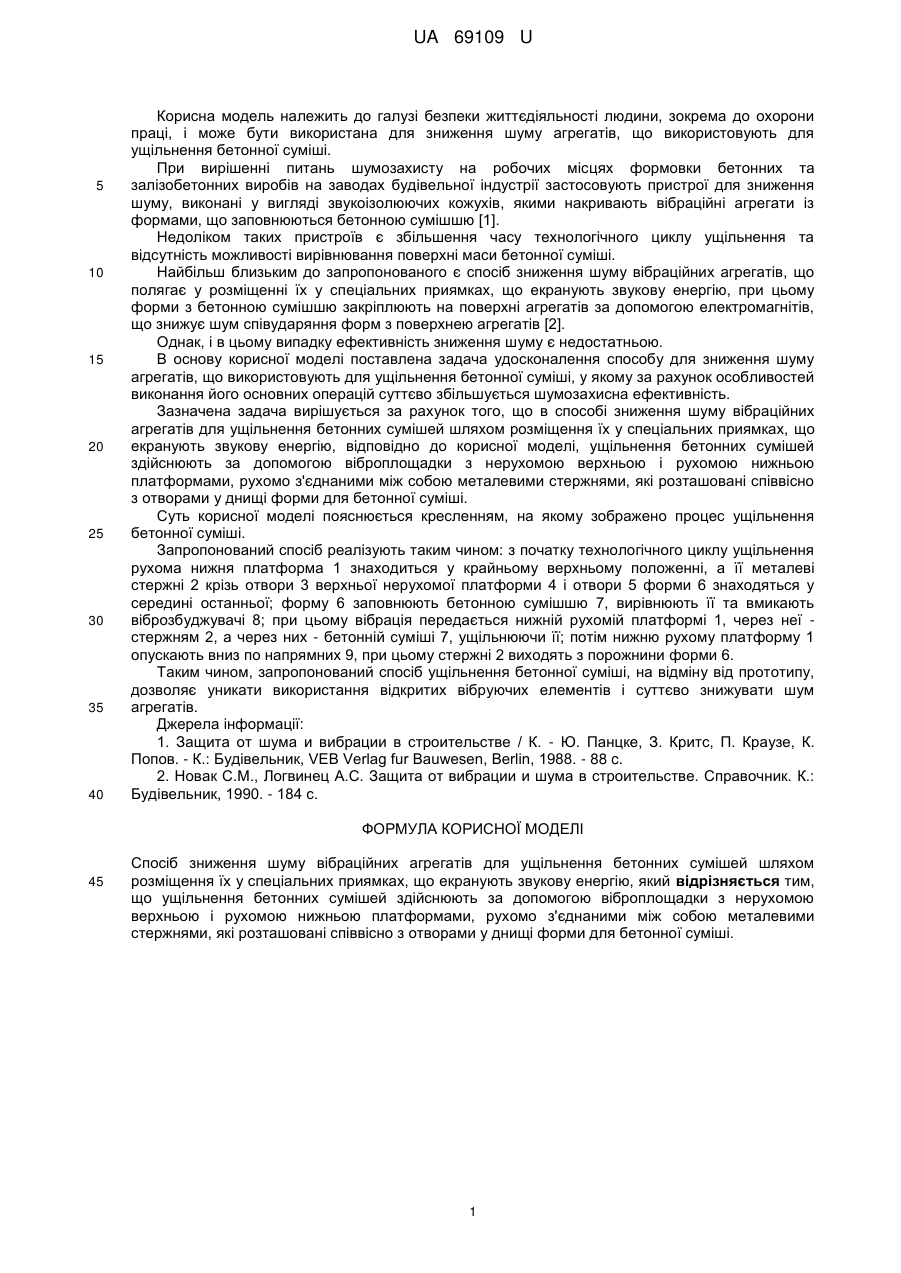

Реферат: Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію. Ущільнення бетонних сумішей здійснюють за допомогою віброплощадки з нерухомою верхньою і рухомою нижньою платформами, рухомо з'єднаними між собою металевими стержнями, які розташовані співвісно з отворами у днищі форми для бетонної суміші. UA 69109 U (54) СПОСІБ ЗНИЖЕННЯ ШУМУ ВІБРАЦІЙНИХ АГРЕГАТІВ ДЛЯ УЩІЛЬНЕННЯ БЕТОННИХ СУМІШЕЙ UA 69109 U UA 69109 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі безпеки життєдіяльності людини, зокрема до охорони праці, і може бути використана для зниження шуму агрегатів, що використовують для ущільнення бетонної суміші. При вирішенні питань шумозахисту на робочих місцях формовки бетонних та залізобетонних виробів на заводах будівельної індустрії застосовують пристрої для зниження шуму, виконані у вигляді звукоізолюючих кожухів, якими накривають вібраційні агрегати із формами, що заповнюються бетонною сумішшю [1]. Недоліком таких пристроїв є збільшення часу технологічного циклу ущільнення та відсутність можливості вирівнювання поверхні маси бетонної суміші. Найбільш близьким до запропонованого є спосіб зниження шуму вібраційних агрегатів, що полягає у розміщенні їх у спеціальних приямках, що екранують звукову енергію, при цьому форми з бетонною сумішшю закріплюють на поверхні агрегатів за допомогою електромагнітів, що знижує шум співударяння форм з поверхнею агрегатів [2]. Однак, і в цьому випадку ефективність зниження шуму є недостатньою. В основу корисної моделі поставлена задача удосконалення способу для зниження шуму агрегатів, що використовують для ущільнення бетонної суміші, у якому за рахунок особливостей виконання його основних операцій суттєво збільшується шумозахисна ефективність. Зазначена задача вирішується за рахунок того, що в способі зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію, відповідно до корисної моделі, ущільнення бетонних сумішей здійснюють за допомогою віброплощадки з нерухомою верхньою і рухомою нижньою платформами, рухомо з'єднаними між собою металевими стержнями, які розташовані співвісно з отворами у днищі форми для бетонної суміші. Суть корисної моделі пояснюється кресленням, на якому зображено процес ущільнення бетонної суміші. Запропонований спосіб реалізують таким чином: з початку технологічного циклу ущільнення рухома нижня платформа 1 знаходиться у крайньому верхньому положенні, а її металеві стержні 2 крізь отвори 3 верхньої нерухомої платформи 4 і отвори 5 форми 6 знаходяться у середині останньої; форму 6 заповнюють бетонною сумішшю 7, вирівнюють її та вмикають віброзбуджувачі 8; при цьому вібрація передається нижній рухомій платформі 1, через неї стержням 2, а через них - бетонній суміші 7, ущільнюючи її; потім нижню рухому платформу 1 опускають вниз по напрямних 9, при цьому стержні 2 виходять з порожнини форми 6. Таким чином, запропонований спосіб ущільнення бетонної суміші, на відміну від прототипу, дозволяє уникати використання відкритих вібруючих елементів і суттєво знижувати шум агрегатів. Джерела інформації: 1. Защита от шума и вибрации в строительстве / К. - Ю. Панцке, З. Критс, П. Краузе, К. Попов. - К.: Будівельник, VEB Verlag fur Bauwesen, Berlin, 1988. - 88 c. 2. Новак С.М., Логвинец А.С. Защита от вибрации и шума в строительстве. Справочник. К.: Будівельник, 1990. - 184 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію, який відрізняється тим, що ущільнення бетонних сумішей здійснюють за допомогою віброплощадки з нерухомою верхньою і рухомою нижньою платформами, рухомо з'єднаними між собою металевими стержнями, які розташовані співвісно з отворами у днищі форми для бетонної суміші. 1 UA 69109 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for decrease of noise from vibratory apparatuses for compaction of concrete mixes
Автори англійськоюBohdanov Yurii Volodymyrovych, Safonov Volodymyr Vasyliovych, Paraschienko Iryna Mykolaivna
Назва патенту російськоюСпособ снижения шума вибрационных агрегатов для уплотнения бетонных смесей
Автори російськоюБогданов Юрий Владимирович, Сафонов Владимир Васильевич, Паращиенко Ирина Николаевна
