Токарний різець

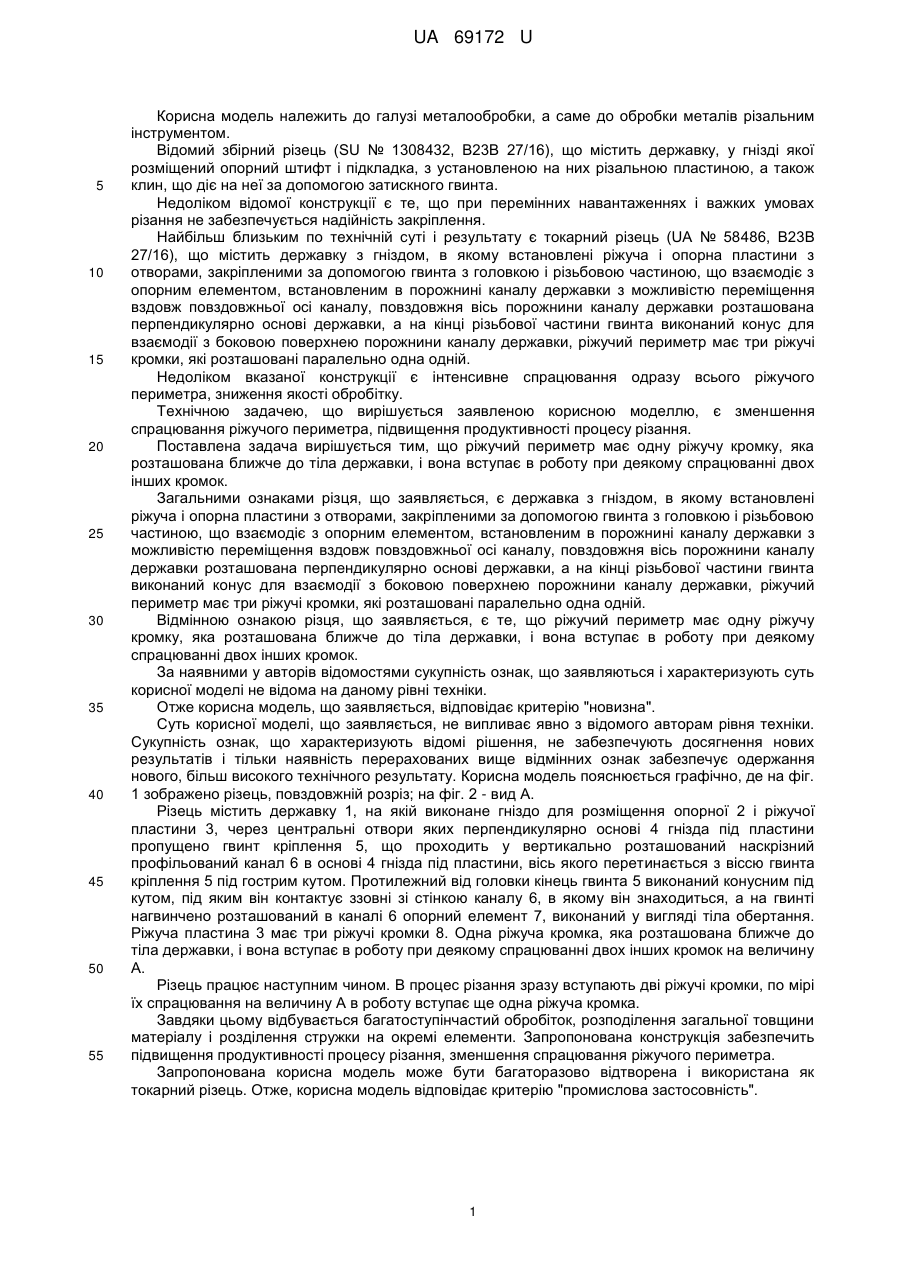

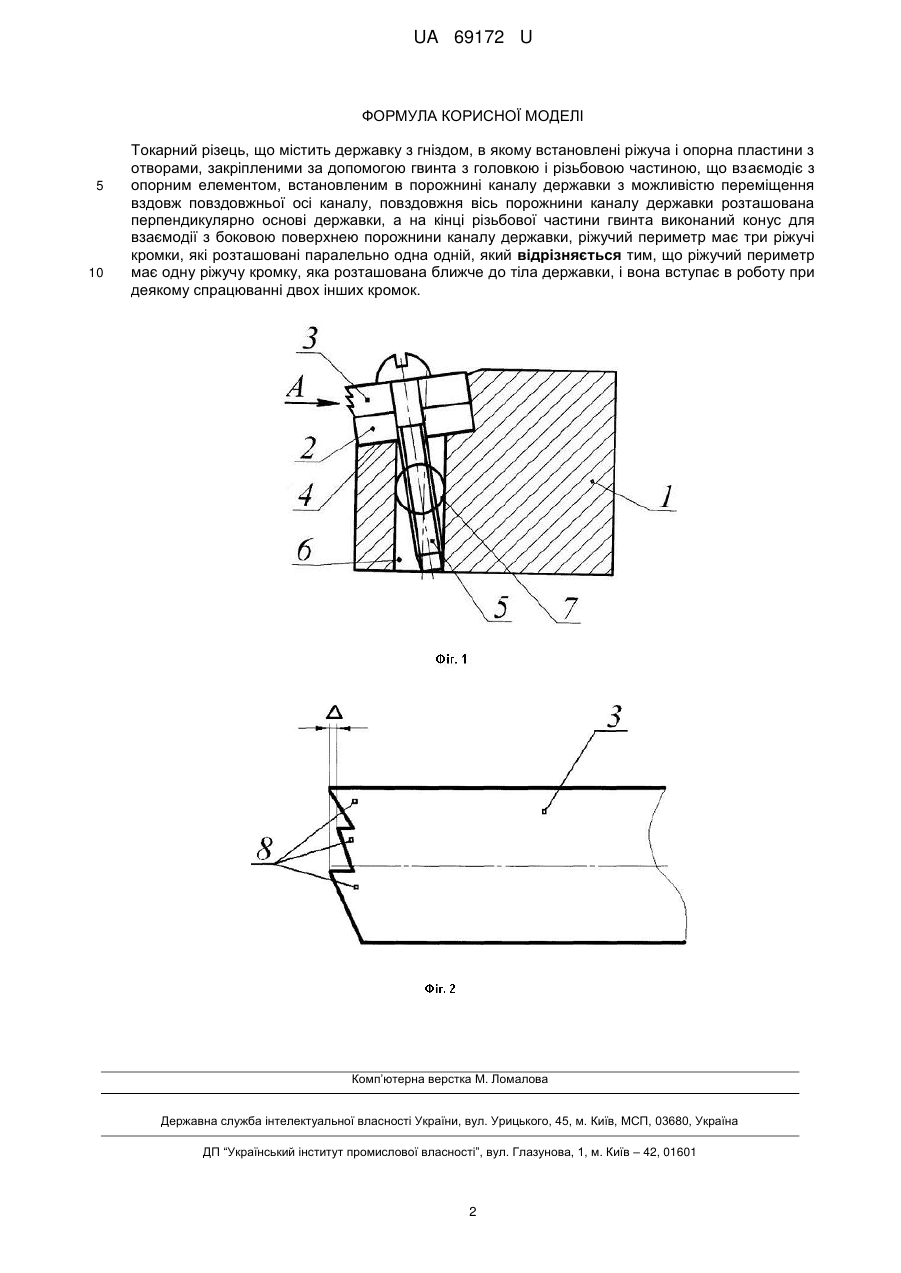

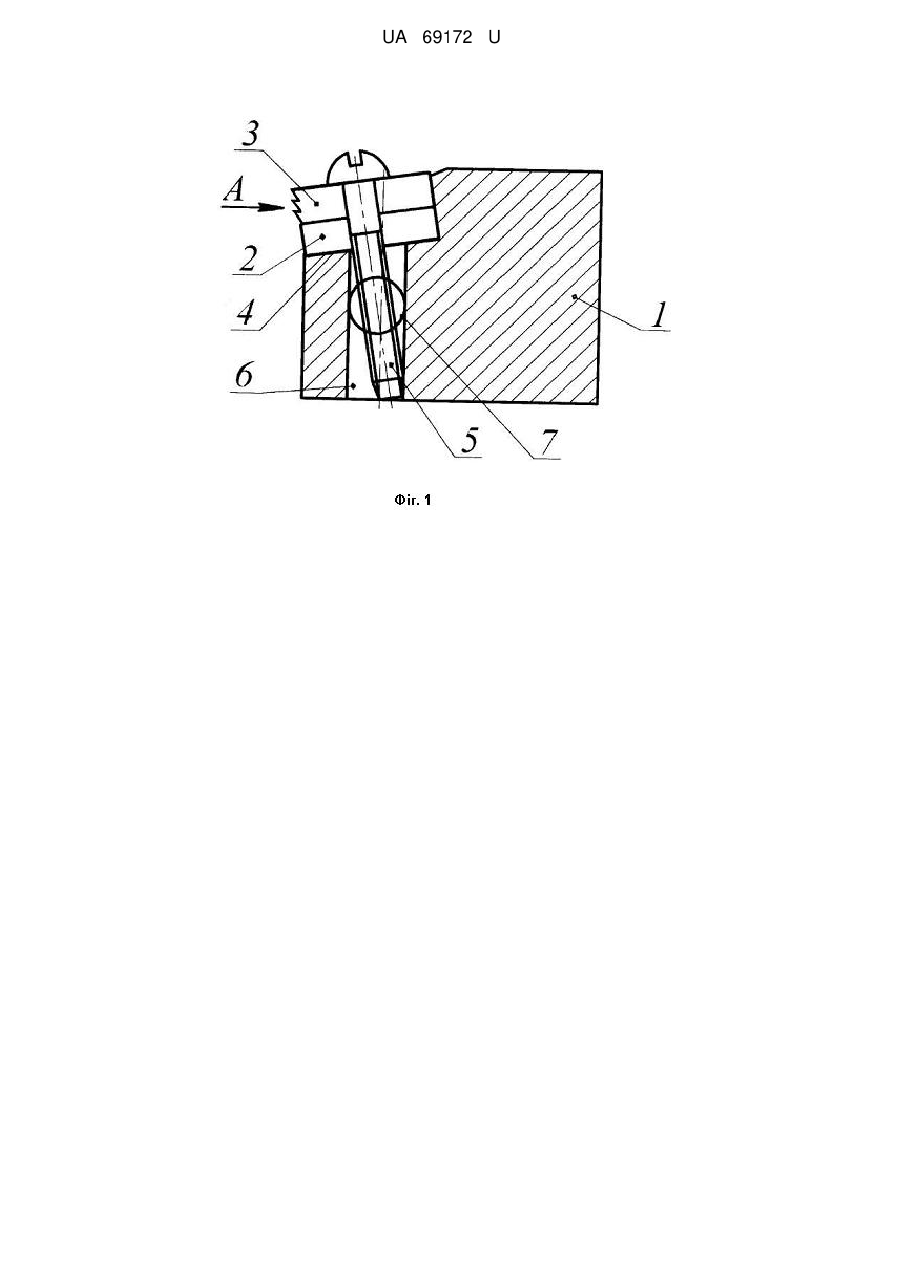

Реферат: UA 69172 U UA 69172 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металообробки, а саме до обробки металів різальним інструментом. Відомий збірний різець (SU № 1308432, В23В 27/16), що містить державку, у гнізді якої розміщений опорний штифт і підкладка, з установленою на них різальною пластиною, а також клин, що діє на неї за допомогою затискного гвинта. Недоліком відомої конструкції є те, що при перемінних навантаженнях і важких умовах різання не забезпечується надійність закріплення. Найбільш близьким по технічній суті і результату є токарний різець (UA № 58486, В23В 27/16), що містить державку з гніздом, в якому встановлені ріжуча і опорна пластини з отворами, закріпленими за допомогою гвинта з головкою і різьбовою частиною, що взаємодіє з опорним елементом, встановленим в порожнині каналу державки з можливістю переміщення вздовж повздовжньої осі каналу, повздовжня вісь порожнини каналу державки розташована перпендикулярно основі державки, а на кінці різьбової частини гвинта виконаний конус для взаємодії з боковою поверхнею порожнини каналу державки, ріжучий периметр має три ріжучі кромки, які розташовані паралельно одна одній. Недоліком вказаної конструкції є інтенсивне спрацювання одразу всього ріжучого периметра, зниження якості обробітку. Технічною задачею, що вирішується заявленою корисною моделлю, є зменшення спрацювання ріжучого периметра, підвищення продуктивності процесу різання. Поставлена задача вирішується тим, що ріжучий периметр має одну ріжучу кромку, яка розташована ближче до тіла державки, і вона вступає в роботу при деякому спрацюванні двох інших кромок. Загальними ознаками різця, що заявляється, є державка з гніздом, в якому встановлені ріжуча і опорна пластини з отворами, закріпленими за допомогою гвинта з головкою і різьбовою частиною, що взаємодіє з опорним елементом, встановленим в порожнині каналу державки з можливістю переміщення вздовж повздовжньої осі каналу, повздовжня вісь порожнини каналу державки розташована перпендикулярно основі державки, а на кінці різьбової частини гвинта виконаний конус для взаємодії з боковою поверхнею порожнини каналу державки, ріжучий периметр має три ріжучі кромки, які розташовані паралельно одна одній. Відмінною ознакою різця, що заявляється, є те, що ріжучий периметр має одну ріжучу кромку, яка розташована ближче до тіла державки, і вона вступає в роботу при деякому спрацюванні двох інших кромок. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено різець, повздовжній розріз; на фіг. 2 - вид А. Різець містить державку 1, на якій виконане гніздо для розміщення опорної 2 і ріжучої пластини 3, через центральні отвори яких перпендикулярно основі 4 гнізда під пластини пропущено гвинт кріплення 5, що проходить у вертикально розташований наскрізний профільований канал 6 в основі 4 гнізда під пластини, вісь якого перетинається з віссю гвинта кріплення 5 під гострим кутом. Протилежний від головки кінець гвинта 5 виконаний конусним під кутом, під яким він контактує ззовні зі стінкою каналу 6, в якому він знаходиться, а на гвинті нагвинчено розташований в каналі 6 опорний елемент 7, виконаний у вигляді тіла обертання. Ріжуча пластина 3 має три ріжучі кромки 8. Одна ріжуча кромка, яка розташована ближче до тіла державки, і вона вступає в роботу при деякому спрацюванні двох інших кромок на величину А. Різець працює наступним чином. В процес різання зразу вступають дві ріжучі кромки, по мірі їх спрацювання на величину А в роботу вступає ще одна ріжуча кромка. Завдяки цьому відбувається багатоступінчастий обробіток, розподілення загальної товщини матеріалу і розділення стружки на окремі елементи. Запропонована конструкція забезпечить підвищення продуктивності процесу різання, зменшення спрацювання ріжучого периметра. Запропонована корисна модель може бути багаторазово відтворена і використана як токарний різець. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 69172 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Токарний різець, що містить державку з гніздом, в якому встановлені ріжуча і опорна пластини з отворами, закріпленими за допомогою гвинта з головкою і різьбовою частиною, що взаємодіє з опорним елементом, встановленим в порожнині каналу державки з можливістю переміщення вздовж повздовжньої осі каналу, повздовжня вісь порожнини каналу державки розташована перпендикулярно основі державки, а на кінці різьбової частини гвинта виконаний конус для взаємодії з боковою поверхнею порожнини каналу державки, ріжучий периметр має три ріжучі кромки, які розташовані паралельно одна одній, який відрізняється тим, що ріжучий периметр має одну ріжучу кромку, яка розташована ближче до тіла державки, і вона вступає в роботу при деякому спрацюванні двох інших кромок. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
