Пристрій для нарізання бульб насіннєвої картоплі

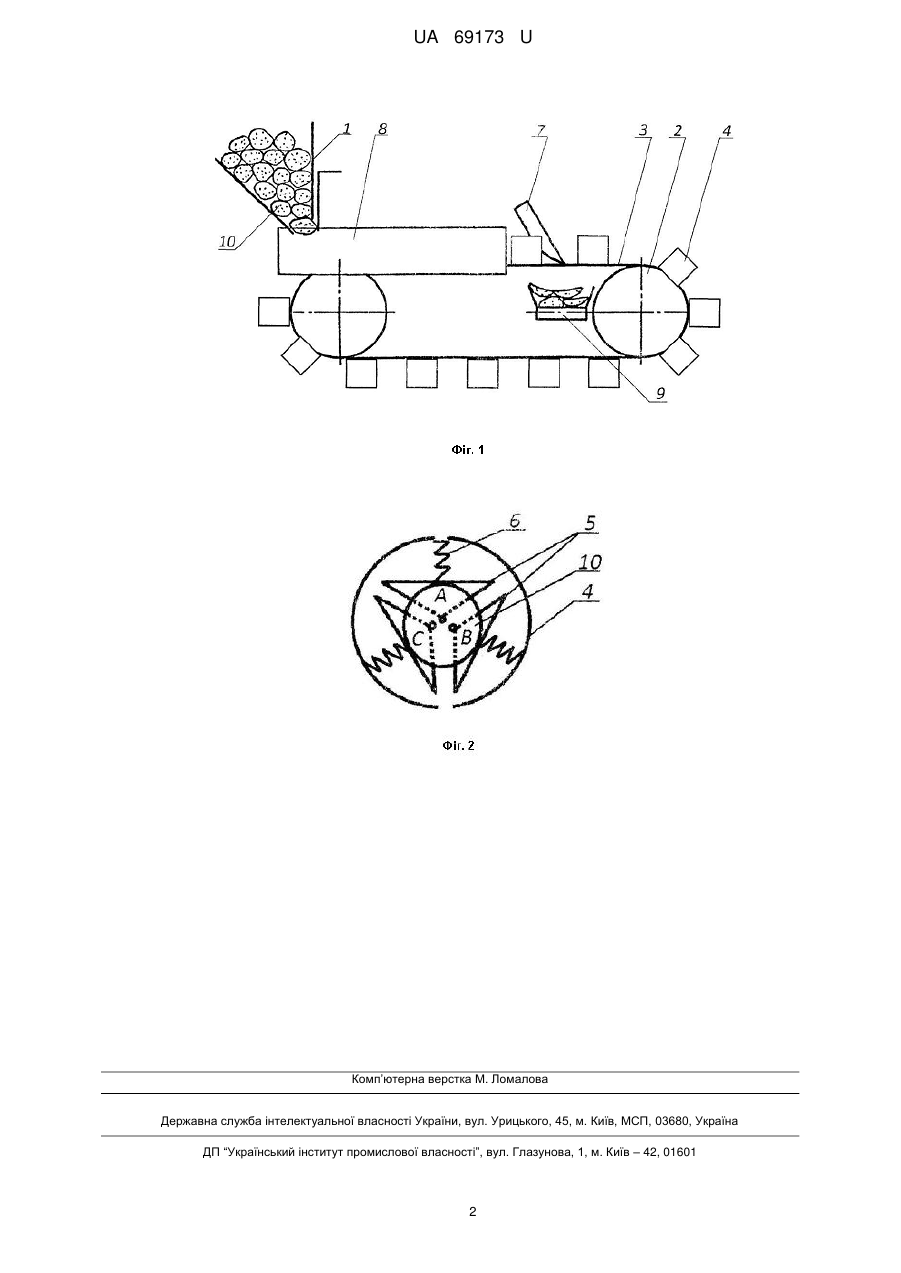

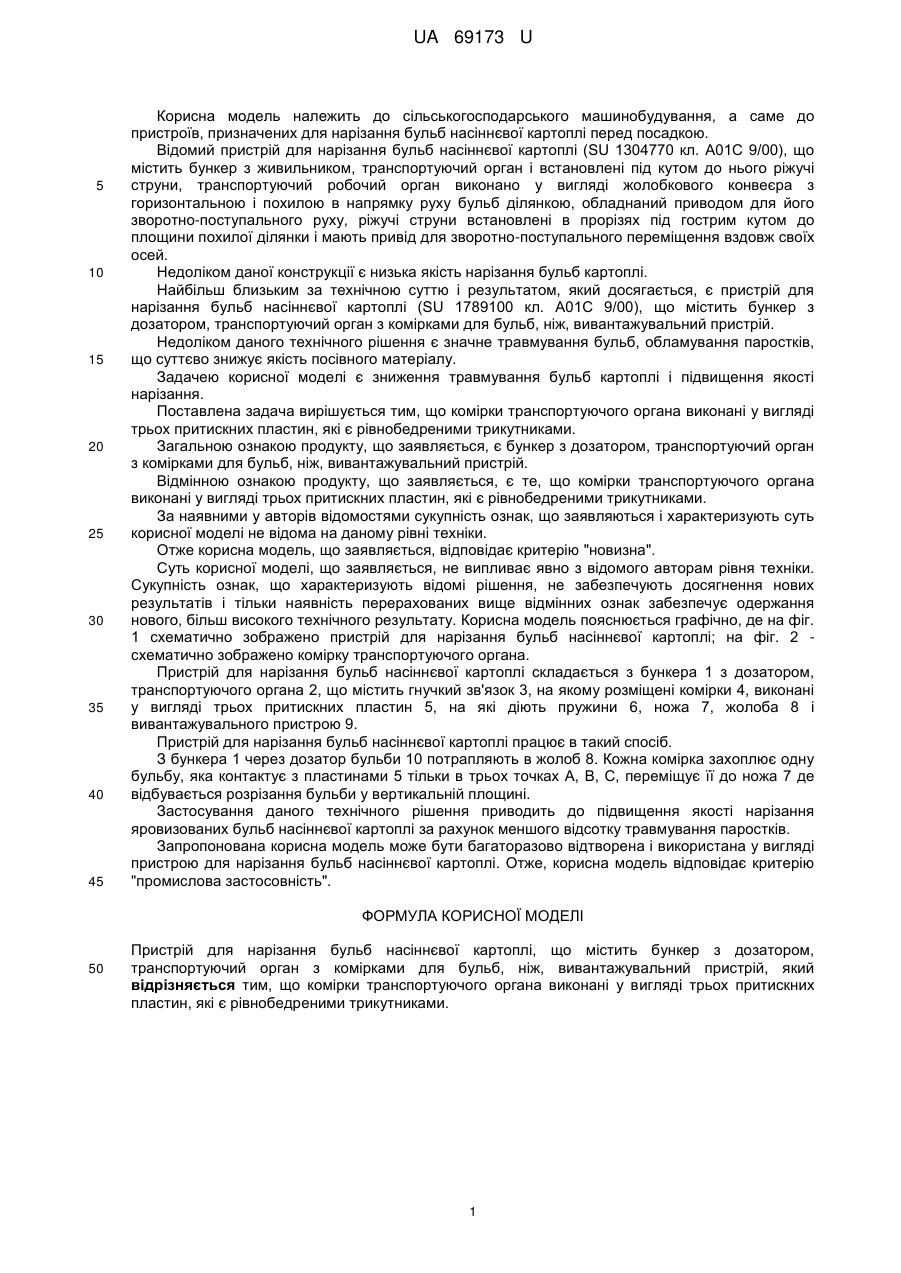

Реферат: Пристрій для нарізання бульб насіннєвої картоплі, що містить бункер з дозатором, транспортуючий орган з комірками для бульб, ніж, вивантажувальний пристрій, причому комірки транспортуючого органа виконані у вигляді трьох притискних пластин, які є рівнобедреними трикутниками. UA 69173 U (54) ПРИСТРІЙ ДЛЯ НАРІЗАННЯ БУЛЬБ НАСІННЄВОЇ КАРТОПЛІ UA 69173 U UA 69173 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв, призначених для нарізання бульб насіннєвої картоплі перед посадкою. Відомий пристрій для нарізання бульб насіннєвої картоплі (SU 1304770 кл. А01С 9/00), що містить бункер з живильником, транспортуючий орган і встановлені під кутом до нього ріжучі струни, транспортуючий робочий орган виконано у вигляді жолобкового конвеєра з горизонтальною і похилою в напрямку руху бульб ділянкою, обладнаний приводом для його зворотно-поступального руху, ріжучі струни встановлені в прорізях під гострим кутом до площини похилої ділянки і мають привід для зворотно-поступального переміщення вздовж своїх осей. Недоліком даної конструкції є низька якість нарізання бульб картоплі. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для нарізання бульб насіннєвої картоплі (SU 1789100 кл. А01С 9/00), що містить бункер з дозатором, транспортуючий орган з комірками для бульб, ніж, вивантажувальний пристрій. Недоліком даного технічного рішення є значне травмування бульб, обламування паростків, що суттєво знижує якість посівного матеріалу. Задачею корисної моделі є зниження травмування бульб картоплі і підвищення якості нарізання. Поставлена задача вирішується тим, що комірки транспортуючого органа виконані у вигляді трьох притискних пластин, які є рівнобедреними трикутниками. Загальною ознакою продукту, що заявляється, є бункер з дозатором, транспортуючий орган з комірками для бульб, ніж, вивантажувальний пристрій. Відмінною ознакою продукту, що заявляється, є те, що комірки транспортуючого органа виконані у вигляді трьох притискних пластин, які є рівнобедреними трикутниками. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 схематично зображено пристрій для нарізання бульб насіннєвої картоплі; на фіг. 2 схематично зображено комірку транспортуючого органа. Пристрій для нарізання бульб насіннєвої картоплі складається з бункера 1 з дозатором, транспортуючого органа 2, що містить гнучкий зв'язок 3, на якому розміщені комірки 4, виконані у вигляді трьох притискних пластин 5, на які діють пружини 6, ножа 7, жолоба 8 і вивантажувального пристрою 9. Пристрій для нарізання бульб насіннєвої картоплі працює в такий спосіб. З бункера 1 через дозатор бульби 10 потрапляють в жолоб 8. Кожна комірка захоплює одну бульбу, яка контактує з пластинами 5 тільки в трьох точках А, В, С, переміщує її до ножа 7 де відбувається розрізання бульби у вертикальній площині. Застосування даного технічного рішення приводить до підвищення якості нарізання яровизованих бульб насіннєвої картоплі за рахунок меншого відсотку травмування паростків. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для нарізання бульб насіннєвої картоплі. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для нарізання бульб насіннєвої картоплі, що містить бункер з дозатором, транспортуючий орган з комірками для бульб, ніж, вивантажувальний пристрій, який відрізняється тим, що комірки транспортуючого органа виконані у вигляді трьох притискних пластин, які є рівнобедреними трикутниками. 1 UA 69173 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
