Знаряддя для нарізання водопоглинаючих щілин з одночасним внесенням в них соломи

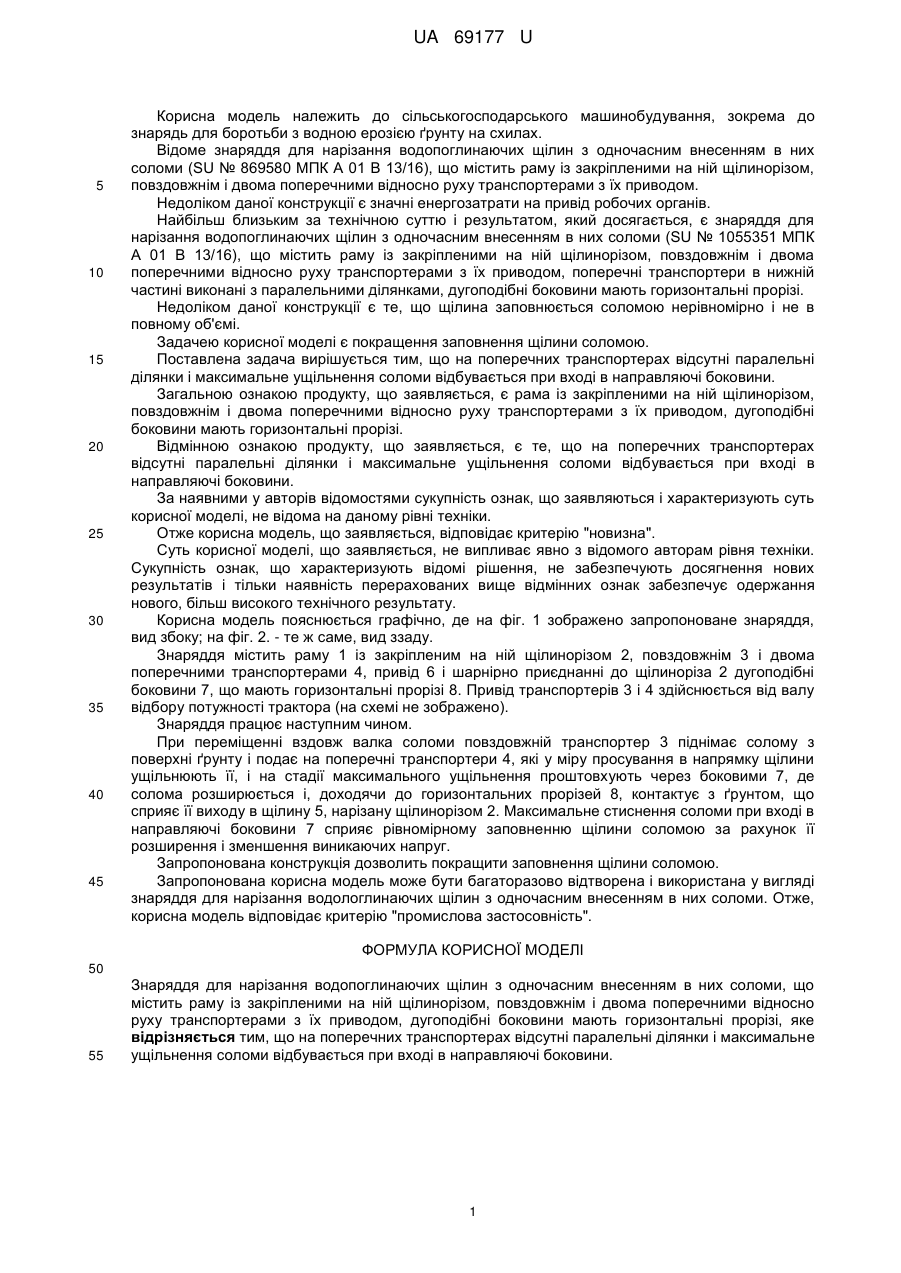

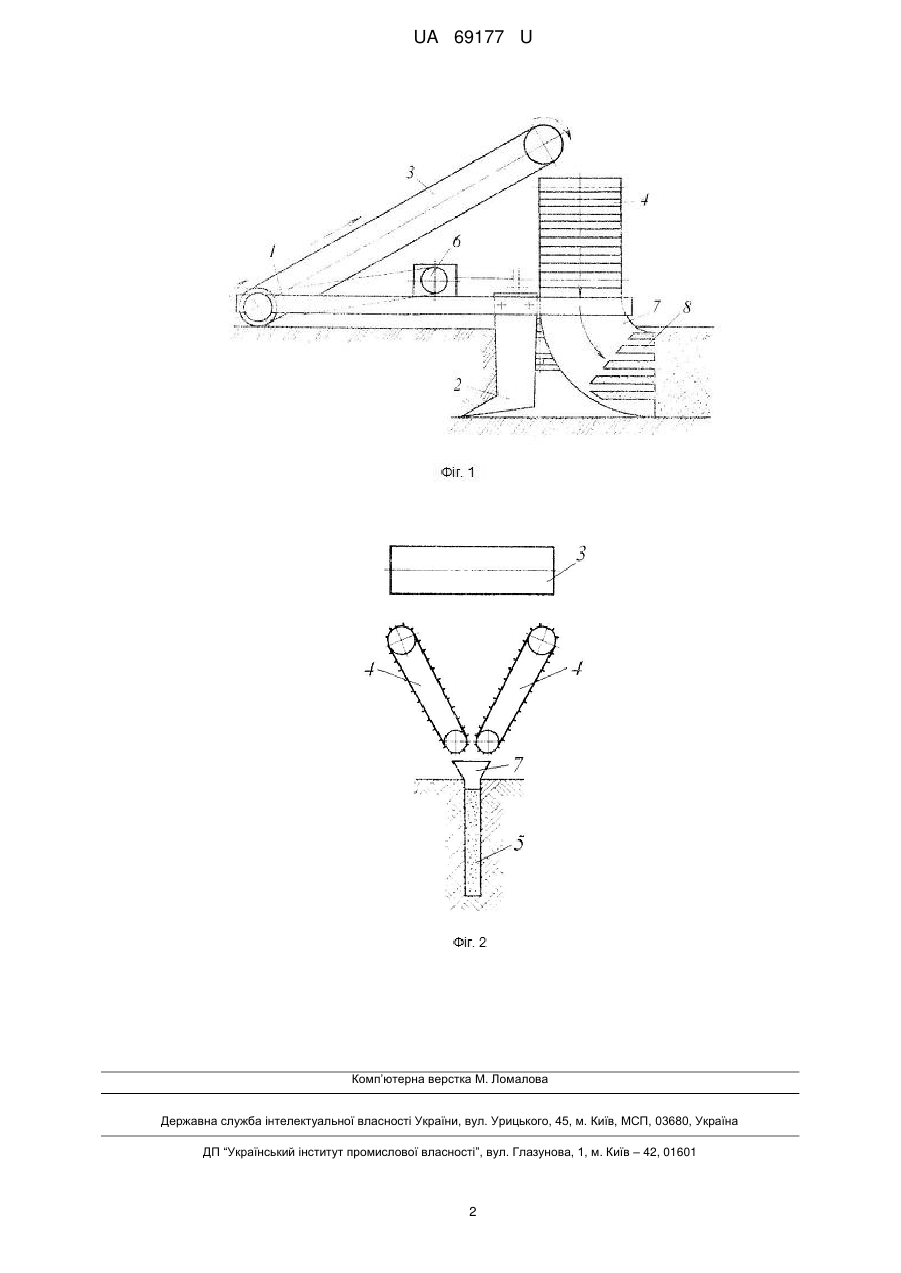

Реферат: UA 69177 U UA 69177 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією ґрунту на схилах. Відоме знаряддя для нарізання водопоглинаючих щілин з одночасним внесенням в них соломи (SU № 869580 МПК А 01 В 13/16), що містить раму із закріпленими на ній щілинорізом, повздовжнім і двома поперечними відносно руху транспортерами з їх приводом. Недоліком даної конструкції є значні енергозатрати на привід робочих органів. Найбільш близьким за технічною суттю і результатом, який досягається, є знаряддя для нарізання водопоглинаючих щілин з одночасним внесенням в них соломи (SU № 1055351 МПК А 01 В 13/16), що містить раму із закріпленими на ній щілинорізом, повздовжнім і двома поперечними відносно руху транспортерами з їх приводом, поперечні транспортери в нижній частині виконані з паралельними ділянками, дугоподібні боковини мають горизонтальні прорізі. Недоліком даної конструкції є те, що щілина заповнюється соломою нерівномірно і не в повному об'ємі. Задачею корисної моделі є покращення заповнення щілини соломою. Поставлена задача вирішується тим, що на поперечних транспортерах відсутні паралельні ділянки і максимальне ущільнення соломи відбувається при вході в направляючі боковини. Загальною ознакою продукту, що заявляється, є рама із закріпленими на ній щілинорізом, повздовжнім і двома поперечними відносно руху транспортерами з їх приводом, дугоподібні боковини мають горизонтальні прорізі. Відмінною ознакою продукту, що заявляється, є те, що на поперечних транспортерах відсутні паралельні ділянки і максимальне ущільнення соломи відбувається при вході в направляючі боковини. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено запропоноване знаряддя, вид збоку; на фіг. 2. - те ж саме, вид ззаду. Знаряддя містить раму 1 із закріпленим на ній щілинорізом 2, повздовжнім 3 і двома поперечними транспортерами 4, привід 6 і шарнірно приєднанні до щілиноріза 2 дугоподібні боковини 7, що мають горизонтальні прорізі 8. Привід транспортерів 3 і 4 здійснюється від валу відбору потужності трактора (на схемі не зображено). Знаряддя працює наступним чином. При переміщенні вздовж валка соломи повздовжній транспортер 3 піднімає солому з поверхні ґрунту і подає на поперечні транспортери 4, які у міру просування в напрямку щілини ущільнюють її, і на стадії максимального ущільнення проштовхують через боковими 7, де солома розширюється і, доходячи до горизонтальних прорізей 8, контактує з ґрунтом, що сприяє її виходу в щілину 5, нарізану щілинорізом 2. Максимальне стиснення соломи при вході в направляючі боковини 7 сприяє рівномірному заповненню щілини соломою за рахунок її розширення і зменшення виникаючих напруг. Запропонована конструкція дозволить покращити заповнення щілини соломою. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для нарізання водологлинаючих щілин з одночасним внесенням в них соломи. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Знаряддя для нарізання водопоглинаючих щілин з одночасним внесенням в них соломи, що містить раму із закріпленими на ній щілинорізом, повздовжнім і двома поперечними відносно руху транспортерами з їх приводом, дугоподібні боковини мають горизонтальні прорізі, яке відрізняється тим, що на поперечних транспортерах відсутні паралельні ділянки і максимальне ущільнення соломи відбувається при вході в направляючі боковини. 1 UA 69177 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
