Знаряддя для нарізання щілин у ґрунті

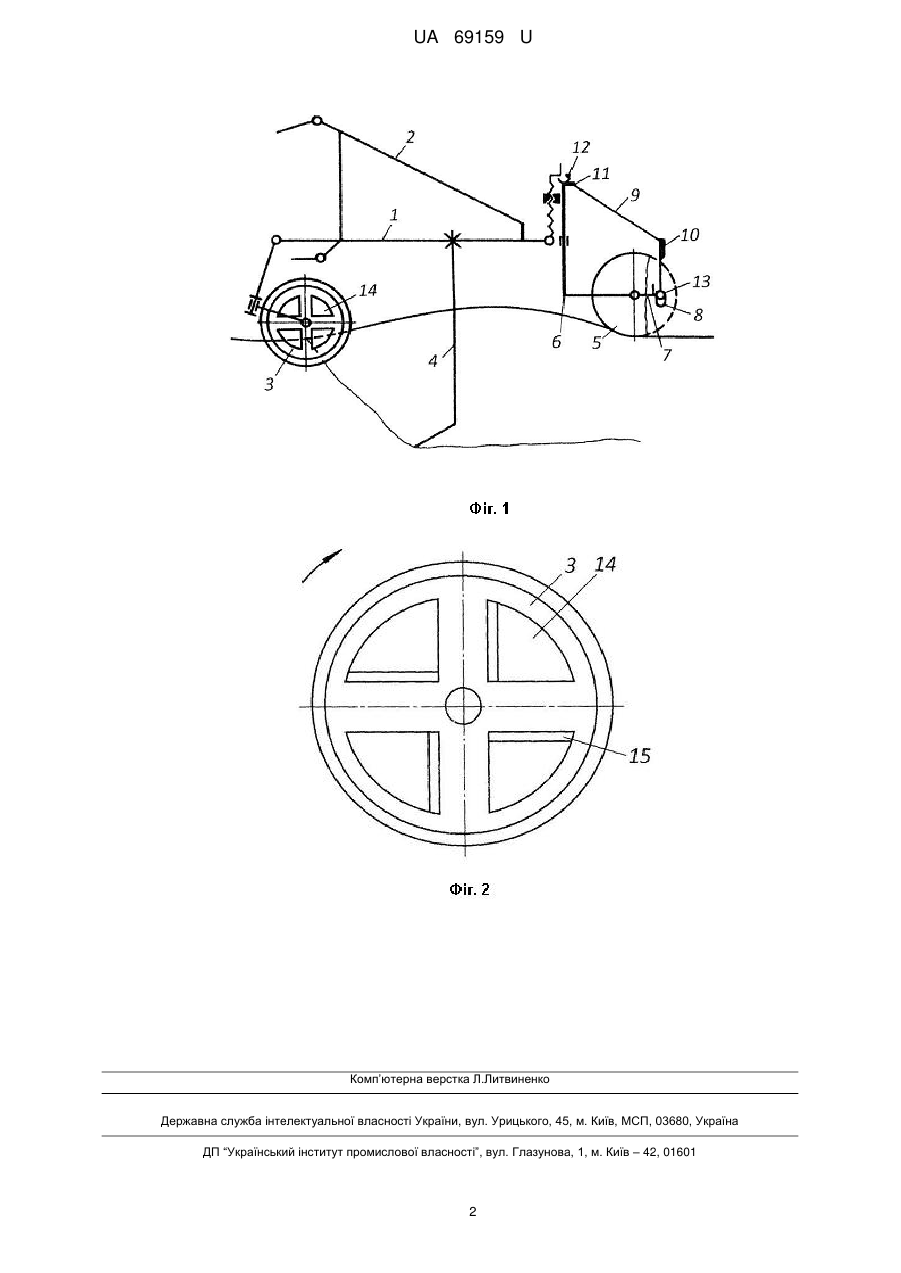

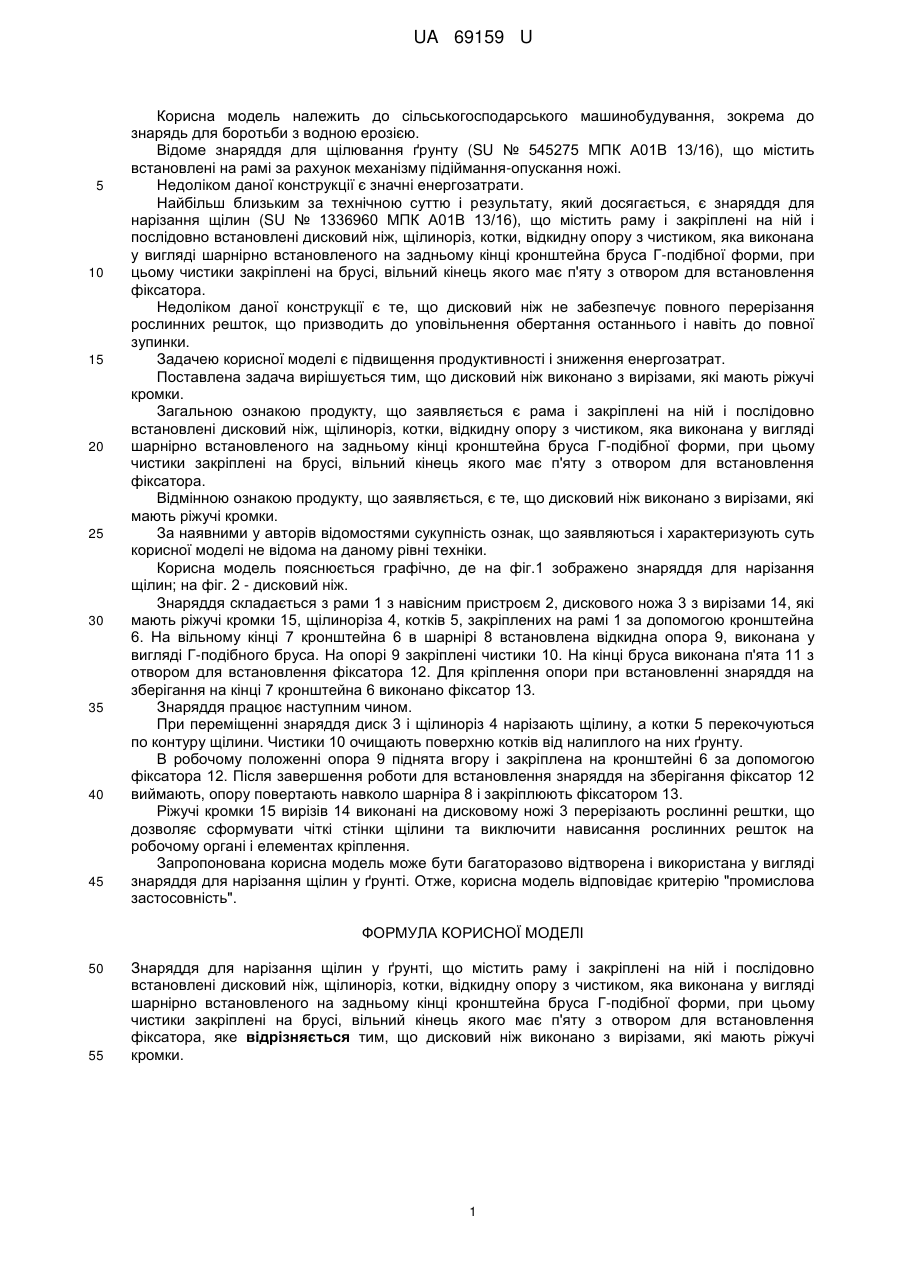

Реферат: UA 69159 U UA 69159 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією. Відоме знаряддя для щілювання ґрунту (SU № 545275 МПК А01В 13/16), що містить встановлені на рамі за рахунок механізму підіймання-опускання ножі. Недоліком даної конструкції є значні енергозатрати. Найбільш близьким за технічною суттю і результату, який досягається, є знаряддя для нарізання щілин (SU № 1336960 МПК А01В 13/16), що містить раму і закріплені на ній і послідовно встановлені дисковий ніж, щілиноріз, котки, відкидну опору з чистиком, яка виконана у вигляді шарнірно встановленого на задньому кінці кронштейна бруса Γ-подібної форми, при цьому чистики закріплені на брусі, вільний кінець якого має п'яту з отвором для встановлення фіксатора. Недоліком даної конструкції є те, що дисковий ніж не забезпечує повного перерізання рослинних решток, що призводить до уповільнення обертання останнього і навіть до повної зупинки. Задачею корисної моделі є підвищення продуктивності і зниження енергозатрат. Поставлена задача вирішується тим, що дисковий ніж виконано з вирізами, які мають ріжучі кромки. Загальною ознакою продукту, що заявляється є рама і закріплені на ній і послідовно встановлені дисковий ніж, щілиноріз, котки, відкидну опору з чистиком, яка виконана у вигляді шарнірно встановленого на задньому кінці кронштейна бруса Γ-подібної форми, при цьому чистики закріплені на брусі, вільний кінець якого має п'яту з отвором для встановлення фіксатора. Відмінною ознакою продукту, що заявляється, є те, що дисковий ніж виконано з вирізами, які мають ріжучі кромки. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Корисна модель пояснюється графічно, де на фіг.1 зображено знаряддя для нарізання щілин; на фіг. 2 - дисковий ніж. Знаряддя складається з рами 1 з навісним пристроєм 2, дискового ножа 3 з вирізами 14, які мають ріжучі кромки 15, щілиноріза 4, котків 5, закріплених на рамі 1 за допомогою кронштейна 6. На вільному кінці 7 кронштейна 6 в шарнірі 8 встановлена відкидна опора 9, виконана у вигляді Γ-подібного бруса. На опорі 9 закріплені чистики 10. На кінці бруса виконана п'ята 11 з отвором для встановлення фіксатора 12. Для кріплення опори при встановленні знаряддя на зберігання на кінці 7 кронштейна 6 виконано фіксатор 13. Знаряддя працює наступним чином. При переміщенні знаряддя диск 3 і щілиноріз 4 нарізають щілину, а котки 5 перекочуються по контуру щілини. Чистики 10 очищають поверхню котків від налиплого на них ґрунту. В робочому положенні опора 9 піднята вгору і закріплена на кронштейні 6 за допомогою фіксатора 12. Після завершення роботи для встановлення знаряддя на зберігання фіксатор 12 виймають, опору повертають навколо шарніра 8 і закріплюють фіксатором 13. Ріжучі кромки 15 вирізів 14 виконані на дисковому ножі 3 перерізають рослинні рештки, що дозволяє сформувати чіткі стінки щілини та виключити нависання рослинних решток на робочому органі і елементах кріплення. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для нарізання щілин у ґрунті. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Знаряддя для нарізання щілин у ґрунті, що містить раму і закріплені на ній і послідовно встановлені дисковий ніж, щілиноріз, котки, відкидну опору з чистиком, яка виконана у вигляді шарнірно встановленого на задньому кінці кронштейна бруса Γ-подібної форми, при цьому чистики закріплені на брусі, вільний кінець якого має п'яту з отвором для встановлення фіксатора, яке відрізняється тим, що дисковий ніж виконано з вирізами, які мають ріжучі кромки. 1 UA 69159 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
