Знаряддя для нарізання щілин

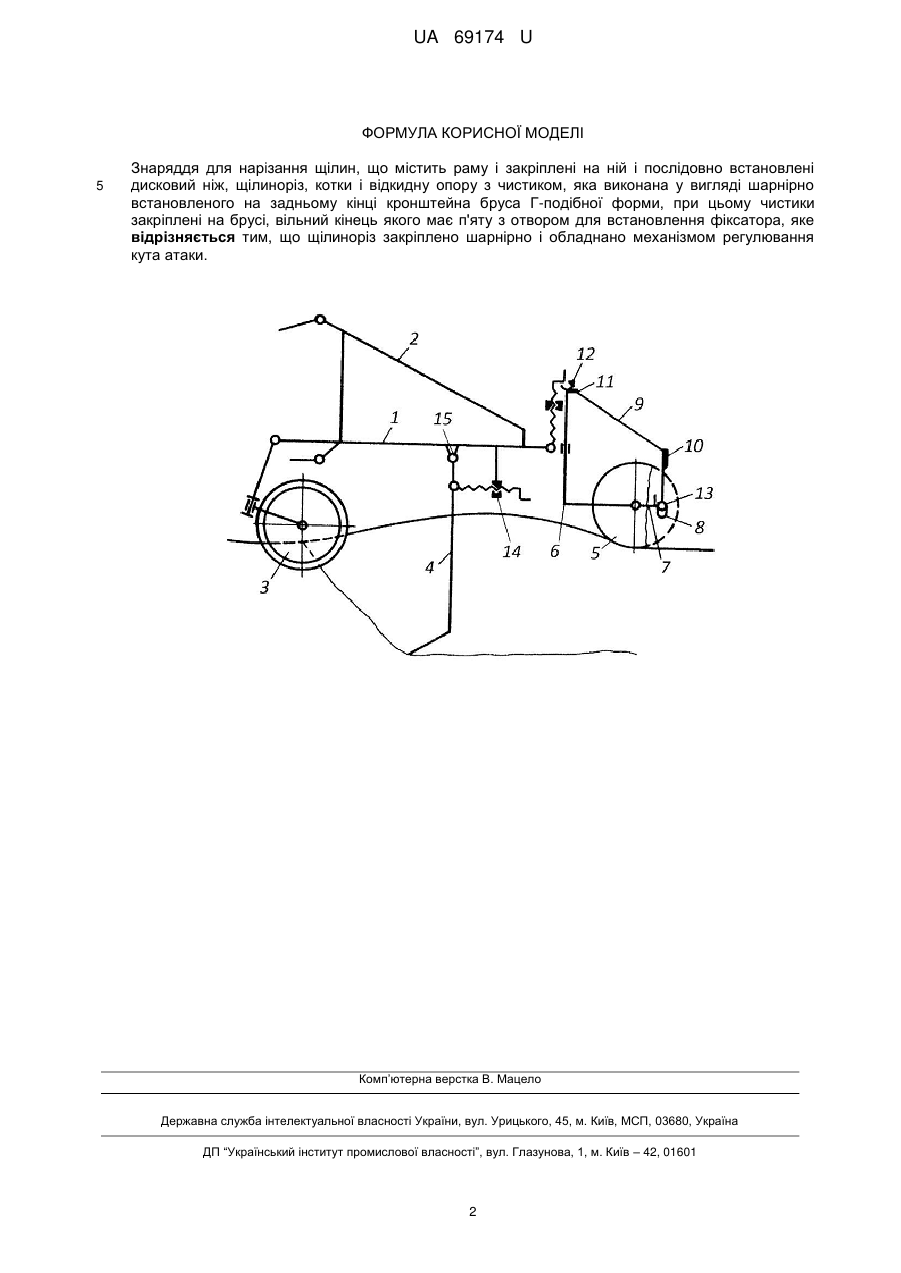

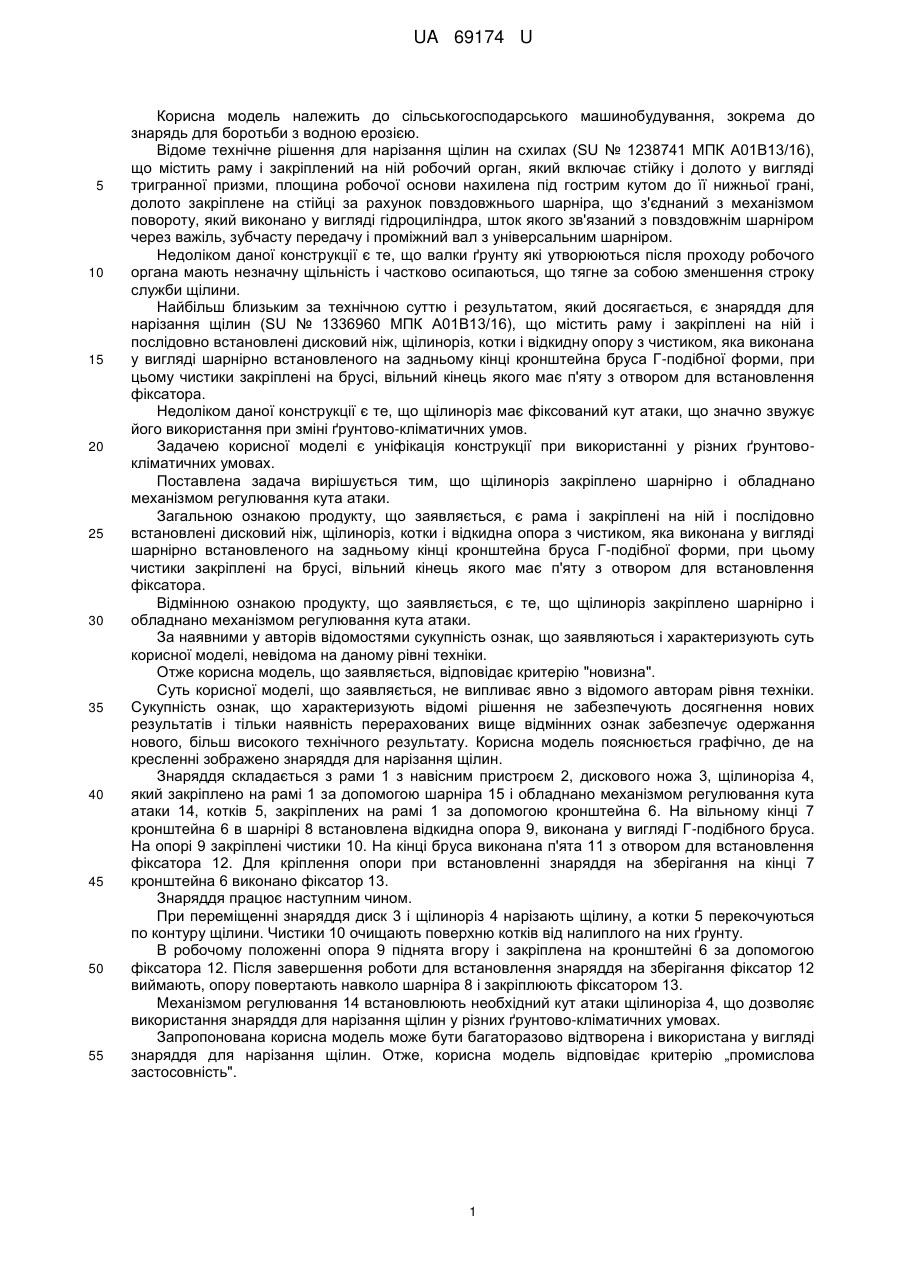

Реферат: UA 69174 U UA 69174 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією. Відоме технічне рішення для нарізання щілин на схилах (SU № 1238741 МПК А01В13/16), що містить раму і закріплений на ній робочий орган, який включає стійку і долото у вигляді тригранної призми, площина робочої основи нахилена під гострим кутом до її нижньої грані, долото закріплене на стійці за рахунок повздовжнього шарніра, що з'єднаний з механізмом повороту, який виконано у вигляді гідроциліндра, шток якого зв'язаний з повздовжнім шарніром через важіль, зубчасту передачу і проміжний вал з універсальним шарніром. Недоліком даної конструкції є те, що валки ґрунту які утворюються після проходу робочого органа мають незначну щільність і частково осипаються, що тягне за собою зменшення строку служби щілини. Найбільш близьким за технічною суттю і результатом, який досягається, є знаряддя для нарізання щілин (SU № 1336960 МПК А01В13/16), що містить раму і закріплені на ній і послідовно встановлені дисковий ніж, щілиноріз, котки і відкидну опору з чистиком, яка виконана у вигляді шарнірно встановленого на задньому кінці кронштейна бруса Г-подібної форми, при цьому чистики закріплені на брусі, вільний кінець якого має п'яту з отвором для встановлення фіксатора. Недоліком даної конструкції є те, що щілиноріз має фіксований кут атаки, що значно звужує його використання при зміні ґрунтово-кліматичних умов. Задачею корисної моделі є уніфікація конструкції при використанні у різних ґрунтовокліматичних умовах. Поставлена задача вирішується тим, що щілиноріз закріплено шарнірно і обладнано механізмом регулювання кута атаки. Загальною ознакою продукту, що заявляється, є рама і закріплені на ній і послідовно встановлені дисковий ніж, щілиноріз, котки і відкидна опора з чистиком, яка виконана у вигляді шарнірно встановленого на задньому кінці кронштейна бруса Г-подібної форми, при цьому чистики закріплені на брусі, вільний кінець якого має п'яту з отвором для встановлення фіксатора. Відмінною ознакою продукту, що заявляється, є те, що щілиноріз закріплено шарнірно і обладнано механізмом регулювання кута атаки. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, невідома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено знаряддя для нарізання щілин. Знаряддя складається з рами 1 з навісним пристроєм 2, дискового ножа 3, щілиноріза 4, який закріплено на рамі 1 за допомогою шарніра 15 і обладнано механізмом регулювання кута атаки 14, котків 5, закріплених на рамі 1 за допомогою кронштейна 6. На вільному кінці 7 кронштейна 6 в шарнірі 8 встановлена відкидна опора 9, виконана у вигляді Г-подібного бруса. На опорі 9 закріплені чистики 10. На кінці бруса виконана п'ята 11 з отвором для встановлення фіксатора 12. Для кріплення опори при встановленні знаряддя на зберігання на кінці 7 кронштейна 6 виконано фіксатор 13. Знаряддя працює наступним чином. При переміщенні знаряддя диск 3 і щілиноріз 4 нарізають щілину, а котки 5 перекочуються по контуру щілини. Чистики 10 очищають поверхню котків від налиплого на них ґрунту. В робочому положенні опора 9 піднята вгору і закріплена на кронштейні 6 за допомогою фіксатора 12. Після завершення роботи для встановлення знаряддя на зберігання фіксатор 12 виймають, опору повертають навколо шарніра 8 і закріплюють фіксатором 13. Механізмом регулювання 14 встановлюють необхідний кут атаки щілиноріза 4, що дозволяє використання знаряддя для нарізання щілин у різних ґрунтово-кліматичних умовах. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для нарізання щілин. Отже, корисна модель відповідає критерію „промислова застосовність". 1 UA 69174 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Знаряддя для нарізання щілин, що містить раму і закріплені на ній і послідовно встановлені дисковий ніж, щілиноріз, котки і відкидну опору з чистиком, яка виконана у вигляді шарнірно встановленого на задньому кінці кронштейна бруса Г-подібної форми, при цьому чистики закріплені на брусі, вільний кінець якого має п'яту з отвором для встановлення фіксатора, яке відрізняється тим, що щілиноріз закріплено шарнірно і обладнано механізмом регулювання кута атаки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
