Спосіб візуалізації картини обтікання поверхні газовим потоком

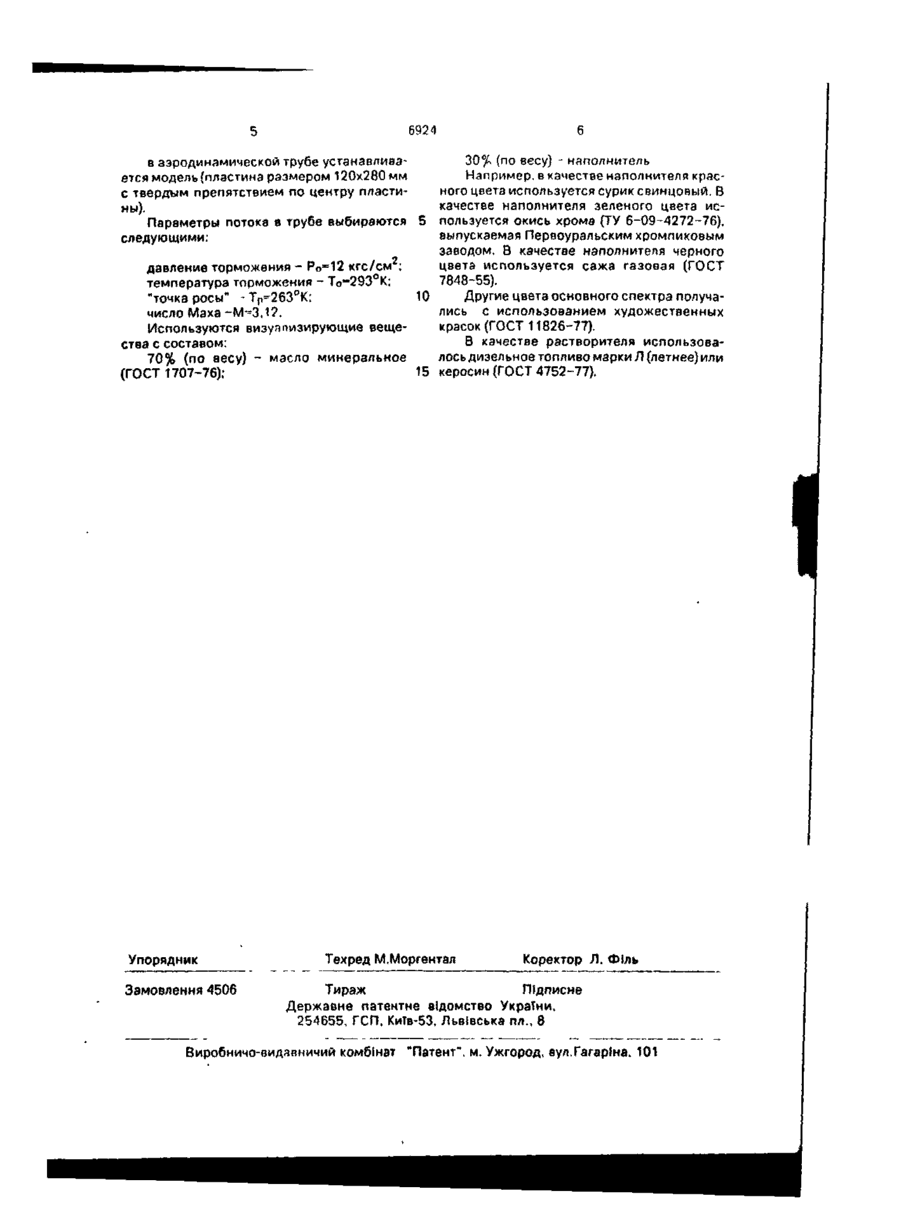

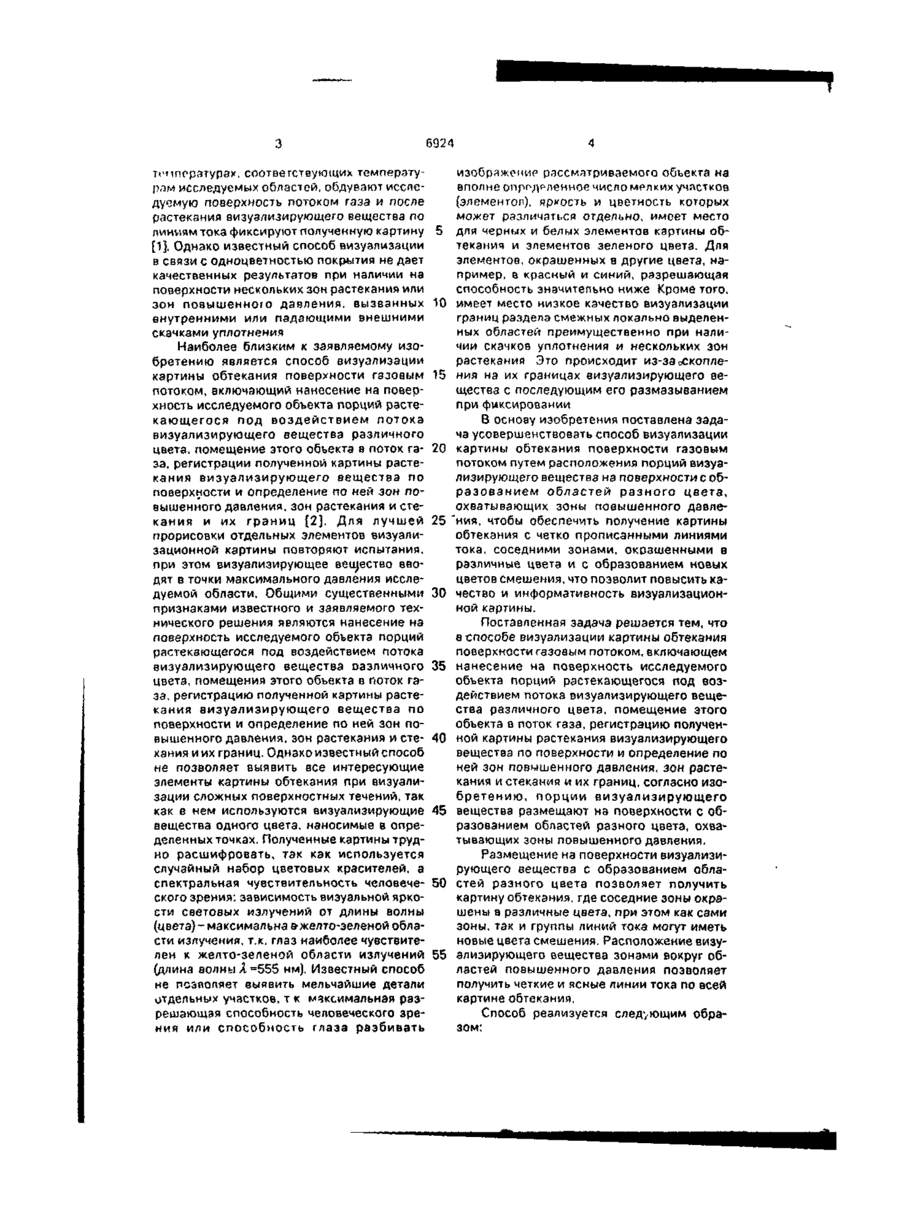

1, Способ визуализации картины обтекайия поверхности газовым потоком, включающий н а н е с е н и е на поверхность исследуемого объекта порций растекающегося под воздействием потока визуализирующего вещества различного цвета, помещение этого объекта в поток газа, регистрацию полученной картины растекания визуализирующего вещества по поверхности и определение по ней зон повышенного давления, зон растекания и стекания и их границ, о т л и ч а ю щ и й с я тем, что порции визуализирующего вещества размещают на поверхности с образованием областей разного цвета, охватывающих зоны повышенного давления. 2. Способ по п. 1 , о т л и ч а ю щ и й с я тем, что в соседних областях разного цвета визуализирующее вещество наносят с перекрытием их цветов. 3. Способ по п.п. 1 и 2, о т л и ч а ю щ и й с я тем, что форму областей выполняют в виде ориентированных одной из вершин в сторону зоны повышенного давления треугольников. 4. Способ по п.п. 1-3, о т л и ч а ю щ и й с я тем, что визуализирующее вещество в пределах каждой зоны наносят с уменьшающимся в направлении к зоне повышенного давления шагом, между его отдельными порциями. 5. Способ по п.п. 1-4, о т л и ч а ю щ и й с я тем, что визуализирующее вещество в пределах одной зоны наносят в виде зеленых точек. 6. Способ по п.п. 1-4. о т л и ч а ю щ и йс я тем, что визуализирующее вещество в пределах одной зоны наносят в виде чередующихся черных и белых точек. 7. Способ по п. 1-3, о т л и ч а ю щ и й - с я тем, что визуализирующее вещество в соседних областях наносят, соответственно, оранжевого и голубого цвета, желтого и зеленого цвета. 8. Способ по п.п. 1-7, о т л и ч а ю щ и йс я тем, что перед замыкающими со стороны набегающего потока границами зон растекания размещают порции растворителя. Изобретение относится к области экспериментальной аэродинамики. Известен способ визуализации, при котором на исследуемую поверхность наносят визуализирующее вещество в виде точек или сплошным слоем а вязкость наносимого на поверхность визуализирующего вещества выбирают одинаковой при С > о о О 6924 температурах, соответствующих температурам исследуемых областей, обдувают исследуемую поверхность потоком газа и после растекания визуализирующего вещества по линиям тока фиксируют полученную картину [1]. Однако известный способ визуализации в связи с одноцветностью покрытия не дает качественных результатов при наличии на поверхности нескольких зон растекания или зон повышенного давления, вызванных внутренними или падающими внешними скачками уплотнения Наиболее близким к заявляемому изобретению является способ визуализации картины обтекания поверхности газовым потоком, включающий нанесение на поверхность исследуемого объекта порций растекающегося под воздействием потока визуализирующего вещества различного цвета, помещение этого объекта в поток газа, регистрации полученной картины растекания визуализирующего вещества по поверхности и определение по ней зон повышенного давления, зон растекания и стекания и их г р а н и ц [ 2 ] . Для лучшей прорисовки отдельных элементов визуализационной картины повторяют испытания, при этом визуализирующее вещество вводят в точки максимального давления исследуемой области. Общими существенными признаками известного и заявляемого технического решения являются нанесение на поверхность исследуемого объекта порций растекающегося под воздействием потока визуализирующего вещества оазличного цвета, помещения этого объекта в поток газа, регистрацию полученной картины растекания визуализирующего вещества по поверхности и определение по ней зон повышенного давления, зон растекания и стекания и их границ. Однако известный способ не позволяет выявить все интересующие элементы картины обтекания при визуализации сложных поверхностных течений, так как в нем используются визуализирующие вещества одного цвета, наносимые в определенных точках. Полученные картины трудно расшифровать, так как используется случайный набор цветовых красителей, а спектральная чувствительность человеческого зрения: зависимость визуальной яркости световых излучений от длины волны (цвета) - максимальна & желто-зеленой области излучения, т.к. глаз наиболее чувствителен к желто-зеленой области излучений (длина волны Я =555 нм). Известный способ не позволяет выявить мельчайшие детали отдельных участков, т к максимальная разрешающая способность человеческого зрения или способность глаза разбивать 5 10 15 20 25 30 35 40 45 50 55 изображение рассматриваемого объекта на вполне определенное число мелких участков (элементоп), яркость и цветность которых может различаться отдельно, имеет место для черных и белых элементов картины обтекания и элементов зеленого цвета. Для элементов, окрашенных в другие цвета, например, в красный и синий, разрешающая способность значительно ниже Кроме того, имеет место низкое качество визуализации границ раздела смежных локально выделенных областей преимущественно при наличии скачков уплотнения и нескольких зон растекания Это происходит из-за оскопления на их границах визуализирующего вещества с последующим его размазыванием при фиксировании В основу изобретения поставлена задача усовершенствовать способ визуализации картины обтекания поверхности газовым потоком путем расположения порций визуализирующего вещества на поверхности с образованием областей р а з н о г о цвета, охватывающих зоны повышенного давлен и я , чтобы обеспечить получение картины обтекания с четко прописанными линиями тока, соседними зонами, окрашенными в различные цвета и с образованием новых цветов смешения, что позволит повысить качество и информативность визуализационной картины. Поставленная задача решается тем, что в способе визуализации картины обтекания поверхности газовым потоком, включающем нанесение на поверхность исследуемого объекта порций растекающегося под воздействием потока визуализирующего вещества различного цвета, помещение этого объекта в поток газа, регистрацию полученной картины растекания визуализирующего вещества по поверхности и определение по ней зон повышенного давления, зон растекания и стекания и их границ, согласно изобретению, п о р ц и и визуализирующего вещества размещают на поверхности с образованием областей разного цвета, охватывающих зоны повышенного давления. Размещение на поверхности визуализирующего вещества с образованием областей разного цвета позволяет получить картину обтекания, где соседние зоны окрашены в различные цаета, при этом как сами зоны, так и группы линий тока могут иметь новые цвета смешения. Расположение визуализирующего вещества зонами вокруг областей повышенного давления позволяет получить четкие и ясные линии тока по всей картине обтекания. Способ реализуется след>ющим образом: 6924 30% (по весу) - наполнитель Например, в качестве наполнителя красного цвета используется сурик свинцовый. В качестве наполнителя зеленого цвета используется окись хрома (ТУ 6-09-4272-76), выпускаемая Первоуральским хромпиковым заводом. В качестве наполнителя черного цвета используется сажа газовая (ГОСТ давление торможения - Р о -12 кгс/см ; 7848-55). температура торможения - Т о в 293°К; Другие цвета основного спектра получа10 "точка росы" - Тр^263°К; лись с использованием художественных число Маха -М-=3,1?. красок (ГОСТ 11826-77). Используются визуализирующие вещеВ качестве растворителя использоваства с составом: лось дизельное топливо марки Л (летнее) или 70% (по весу) - масло минеральное 15 керосин (ГОСТ 4752-77). (ГОСТ 1707-76); в аэродинамической трубе устанавливается модель (пластина размером 120x280 мм с твердым препятствием по центру пластины). Параметры потока в трубе выбираются следующими: Упорядник Замовлення 4506 Техред М.Моргентал Коректор Л . Філь Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
