Установка для культивування мікроорганізмів

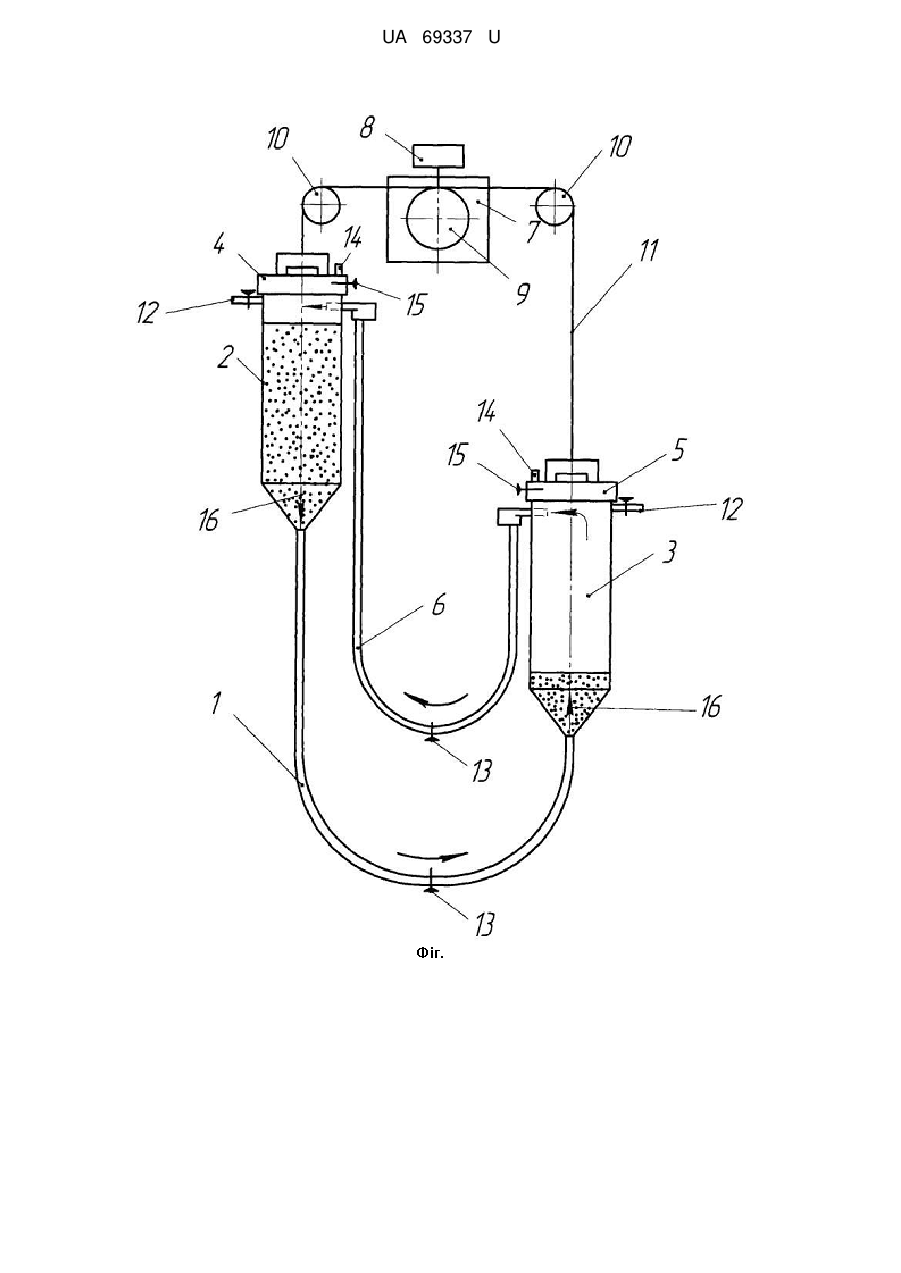

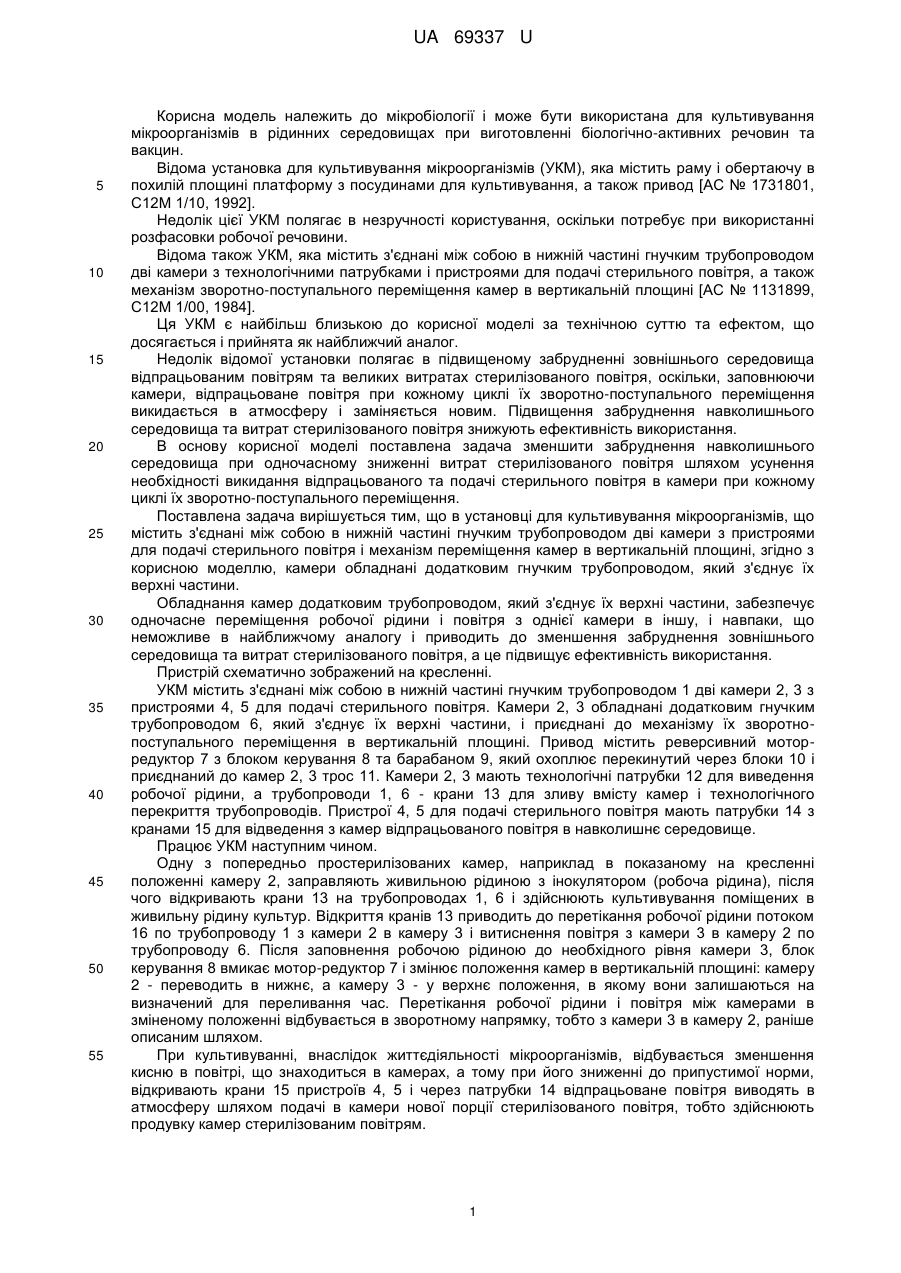

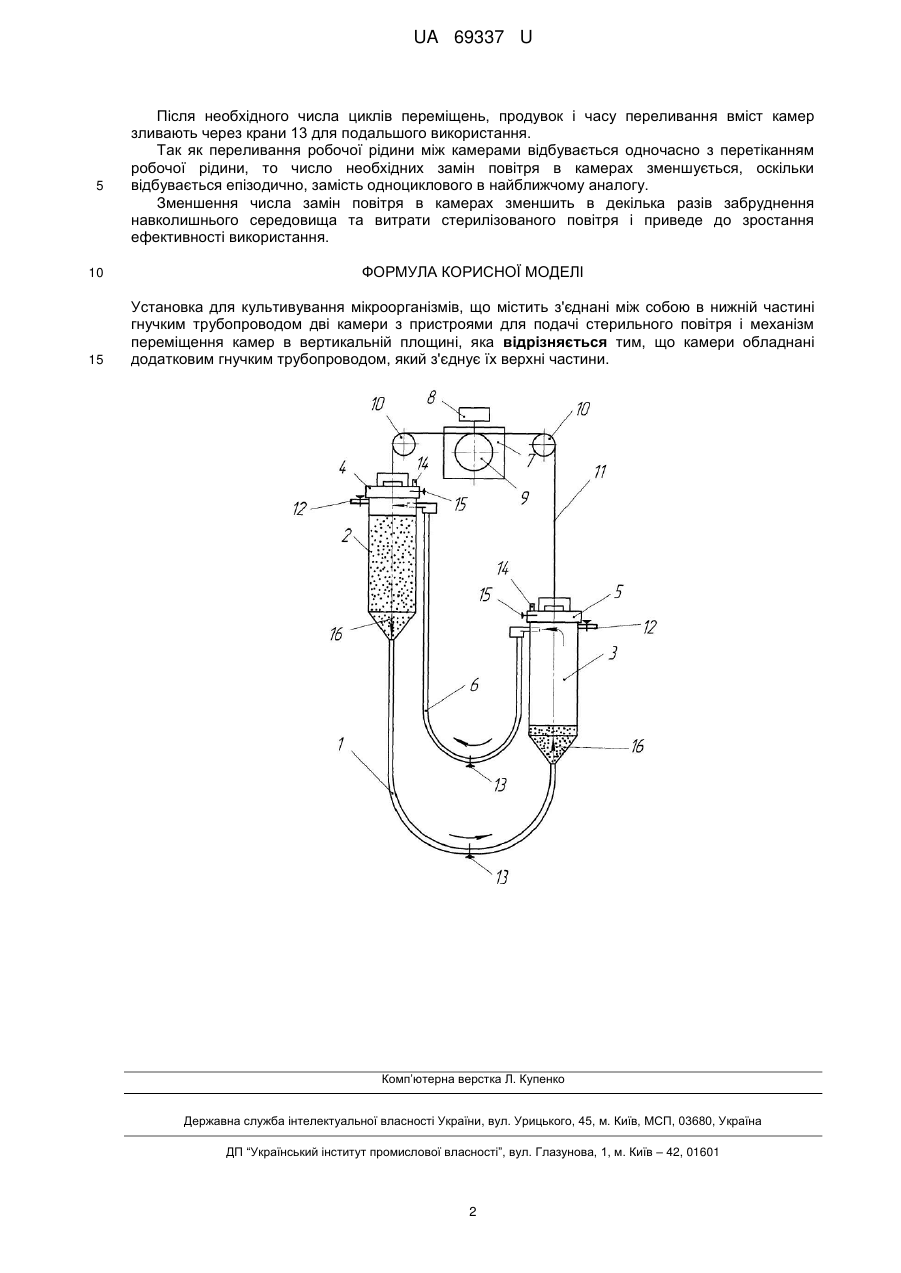

Реферат: UA 69337 U UA 69337 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до мікробіології і може бути використана для культивування мікроорганізмів в рідинних середовищах при виготовленні біологічно-активних речовин та вакцин. Відома установка для культивування мікроорганізмів (УКМ), яка містить раму і обертаючу в похилій площині платформу з посудинами для культивування, а також привод [АС № 1731801, С12М 1/10, 1992]. Недолік цієї УКМ полягає в незручності користування, оскільки потребує при використанні розфасовки робочої речовини. Відома також УКМ, яка містить з'єднані між собою в нижній частині гнучким трубопроводом дві камери з технологічними патрубками і пристроями для подачі стерильного повітря, а також механізм зворотно-поступального переміщення камер в вертикальній площині [АС № 1131899, С12М 1/00, 1984]. Ця УКМ є найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається і прийнята як найближчий аналог. Недолік відомої установки полягає в підвищеному забрудненні зовнішнього середовища відпрацьованим повітрям та великих витратах стерилізованого повітря, оскільки, заповнюючи камери, відпрацьоване повітря при кожному циклі їх зворотно-поступального переміщення викидається в атмосферу і заміняється новим. Підвищення забруднення навколишнього середовища та витрат стерилізованого повітря знижують ефективність використання. В основу корисної моделі поставлена задача зменшити забруднення навколишнього середовища при одночасному зниженні витрат стерилізованого повітря шляхом усунення необхідності викидання відпрацьованого та подачі стерильного повітря в камери при кожному циклі їх зворотно-поступального переміщення. Поставлена задача вирішується тим, що в установці для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві камери з пристроями для подачі стерильного повітря і механізм переміщення камер в вертикальній площині, згідно з корисною моделлю, камери обладнані додатковим гнучким трубопроводом, який з'єднує їх верхні частини. Обладнання камер додатковим трубопроводом, який з'єднує їх верхні частини, забезпечує одночасне переміщення робочої рідини і повітря з однієї камери в іншу, і навпаки, що неможливе в найближчому аналогу і приводить до зменшення забруднення зовнішнього середовища та витрат стерилізованого повітря, а це підвищує ефективність використання. Пристрій схематично зображений на кресленні. УКМ містить з'єднані між собою в нижній частині гнучким трубопроводом 1 дві камери 2, 3 з пристроями 4, 5 для подачі стерильного повітря. Камери 2, 3 обладнані додатковим гнучким трубопроводом 6, який з'єднує їх верхні частини, і приєднані до механізму їх зворотнопоступального переміщення в вертикальній площині. Привод містить реверсивний моторредуктор 7 з блоком керування 8 та барабаном 9, який охоплює перекинутий через блоки 10 і приєднаний до камер 2, 3 трос 11. Камери 2, 3 мають технологічні патрубки 12 для виведення робочої рідини, а трубопроводи 1, 6 - крани 13 для зливу вмісту камер і технологічного перекриття трубопроводів. Пристрої 4, 5 для подачі стерильного повітря мають патрубки 14 з кранами 15 для відведення з камер відпрацьованого повітря в навколишнє середовище. Працює УКМ наступним чином. Одну з попередньо простерилізованих камер, наприклад в показаному на кресленні положенні камеру 2, заправляють живильною рідиною з інокулятором (робоча рідина), після чого відкривають крани 13 на трубопроводах 1, 6 і здійснюють культивування поміщених в живильну рідину культур. Відкриття кранів 13 приводить до перетікання робочої рідини потоком 16 по трубопроводу 1 з камери 2 в камеру 3 і витиснення повітря з камери 3 в камеру 2 по трубопроводу 6. Після заповнення робочою рідиною до необхідного рівня камери 3, блок керування 8 вмикає мотор-редуктор 7 і змінює положення камер в вертикальній площині: камеру 2 - переводить в нижнє, а камеру 3 - у верхнє положення, в якому вони залишаються на визначений для переливання час. Перетікання робочої рідини і повітря між камерами в зміненому положенні відбувається в зворотному напрямку, тобто з камери 3 в камеру 2, раніше описаним шляхом. При культивуванні, внаслідок життєдіяльності мікроорганізмів, відбувається зменшення кисню в повітрі, що знаходиться в камерах, а тому при його зниженні до припустимої норми, відкривають крани 15 пристроїв 4, 5 і через патрубки 14 відпрацьоване повітря виводять в атмосферу шляхом подачі в камери нової порції стерилізованого повітря, тобто здійснюють продувку камер стерилізованим повітрям. 1 UA 69337 U 5 Після необхідного числа циклів переміщень, продувок і часу переливання вміст камер зливають через крани 13 для подальшого використання. Так як переливання робочої рідини між камерами відбувається одночасно з перетіканням робочої рідини, то число необхідних замін повітря в камерах зменшується, оскільки відбувається епізодично, замість одноциклового в найближчому аналогу. Зменшення числа замін повітря в камерах зменшить в декілька разів забруднення навколишнього середовища та витрати стерилізованого повітря і приведе до зростання ефективності використання. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Установка для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві камери з пристроями для подачі стерильного повітря і механізм переміщення камер в вертикальній площині, яка відрізняється тим, що камери обладнані додатковим гнучким трубопроводом, який з'єднує їх верхні частини. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
