Установка для культивування мікроорганізмів
Номер патенту: 40830
Опубліковано: 27.04.2009
Автори: Мельник Вікторія Миколаївна, Карачун Володимир Володимирович, Сердитов Олександр Тимофійович, Кузьменко Катерина Василівна, Тривайло Михайло Семенович
Формула / Реферат
Установка для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві камери з технологічними патрубками і пристроями для подачі стерильного і відведення відпрацьованого повітря, а також механізм зворотно-поступального переміщення камер у вертикальній площині, яка відрізняється тим, що камери мають форму сфер.
Текст

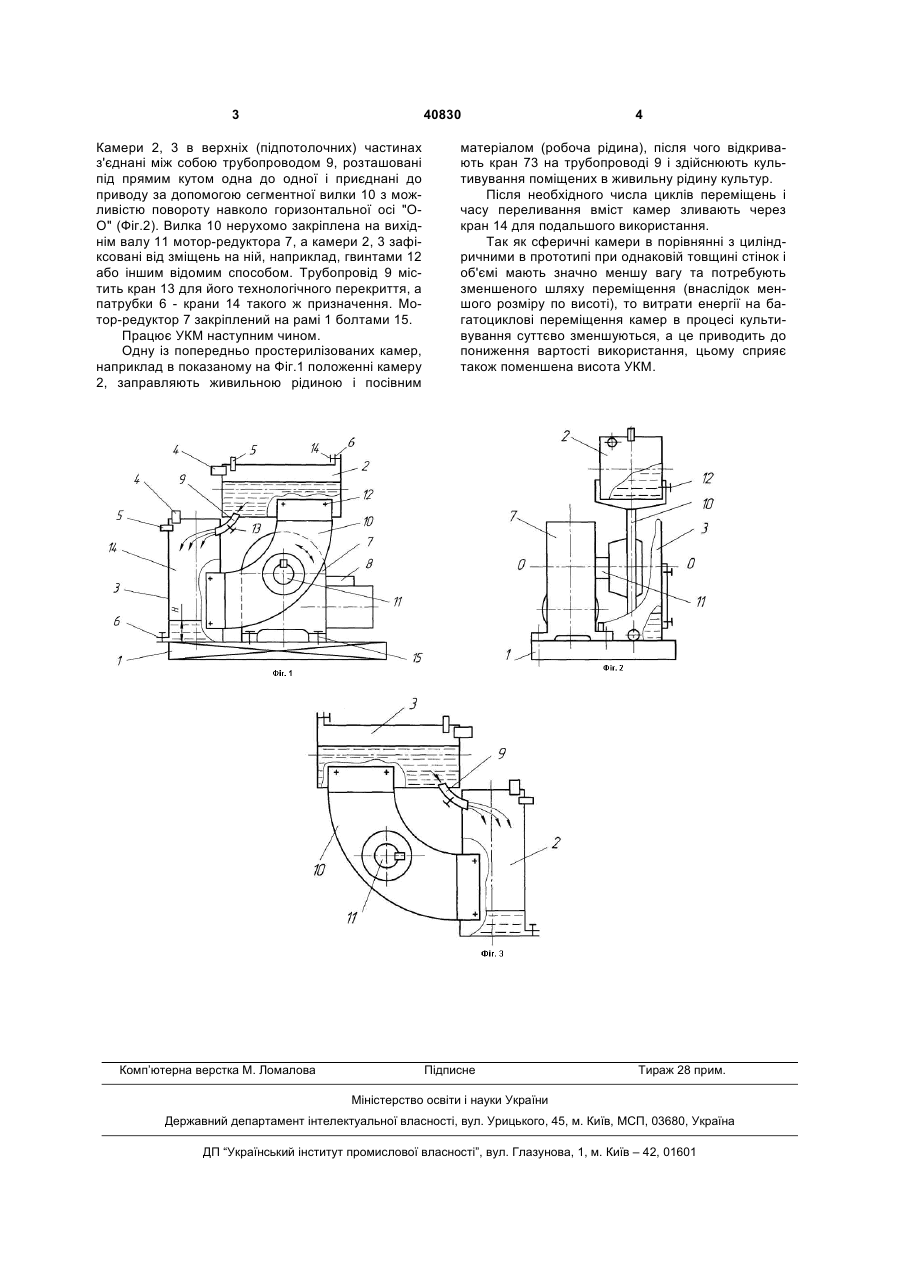

Установка для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві камери з технологічними патрубками і пристроями для подачі стерильного і відведення відпрацьованого повітря, а також механізм зворотно-поступального переміщення камер у вертикальній площині, яка відрізняється тим, що камери мають форму сфер. (19) (21) u200813842 (22) 01.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, UA, СЕРДИТОВ ОЛЕКСАНДР ТИМОФІЙОВИЧ, UA, КУЗЬМЕНКО КАТЕРИНА ВАСИЛІВНА, UA 3 40830 Камери 2, 3 в верхніх (підпотолочних) частинах з'єднані між собою трубопроводом 9, розташовані під прямим кутом одна до одної і приєднані до приводу за допомогою сегментної вилки 10 з можливістю повороту навколо горизонтальної осі "OO" (Фіг.2). Вилка 10 нерухомо закріплена на вихіднім валу 11 мотор-редуктора 7, а камери 2, 3 зафіксовані від зміщень на ній, наприклад, гвинтами 12 або іншим відомим способом. Трубопровід 9 містить кран 13 для його технологічного перекриття, а патрубки 6 - крани 14 такого ж призначення. Мотор-редуктор 7 закріплений на рамі 1 болтами 15. Працює УКМ наступним чином. Одну із попередньо простерилізованих камер, наприклад в показаному на Фіг.1 положенні камеру 2, заправляють живильною рідиною і посівним Комп’ютерна верстка М. Ломалова 4 матеріалом (робоча рідина), після чого відкривають кран 73 на трубопроводі 9 і здійснюють культивування поміщених в живильну рідину культур. Після необхідного числа циклів переміщень і часу переливання вміст камер зливають через кран 14 для подальшого використання. Так як сферичні камери в порівнянні з циліндричними в прототипі при однаковій товщині стінок і об'ємі мають значно меншу вагу та потребують зменшеного шляху переміщення (внаслідок меншого розміру по висоті), то витрати енергії на багатоциклові переміщення камер в процесі культивування суттєво зменшуються, а це приводить до пониження вартості використання, цьому сприяє також поменшена висота УКМ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for cultivation of microorganisms
Автори англійськоюTryvailo Mykhailo Semenovych, Karachun Volodymyr Volodymyrovych, Melnyk Viktoriia Mykolaivna, Serdytov Oleksandr Tymofiiovych, Kuzmenko Katerina Vasilievna
Назва патенту російськоюУстановка для культивирования микроорганизмов
Автори російськоюТривайло Михаил Семенович, Карачун Владимир Владимирович, Мельник Виктория Николаевна, Сердитов Александр Тимофеевич, Кузменко Катерина Васильевна
МПК / Мітки
МПК: C12M 1/00
Мітки: мікроорганізмів, установка, культивування
