Система автоматичного контролю і діагностики густини електроліту в акумуляторних батареях гібридної силової установки

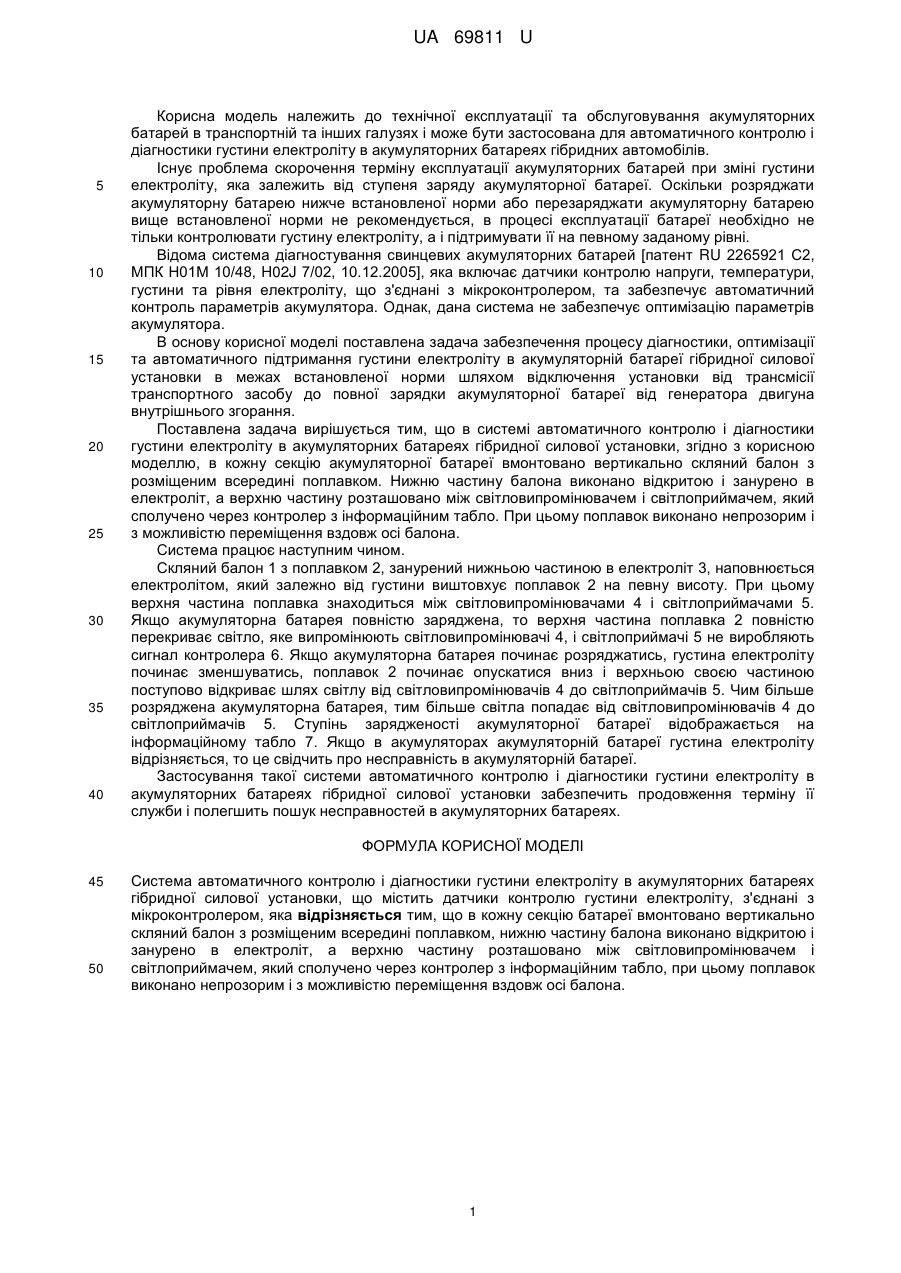

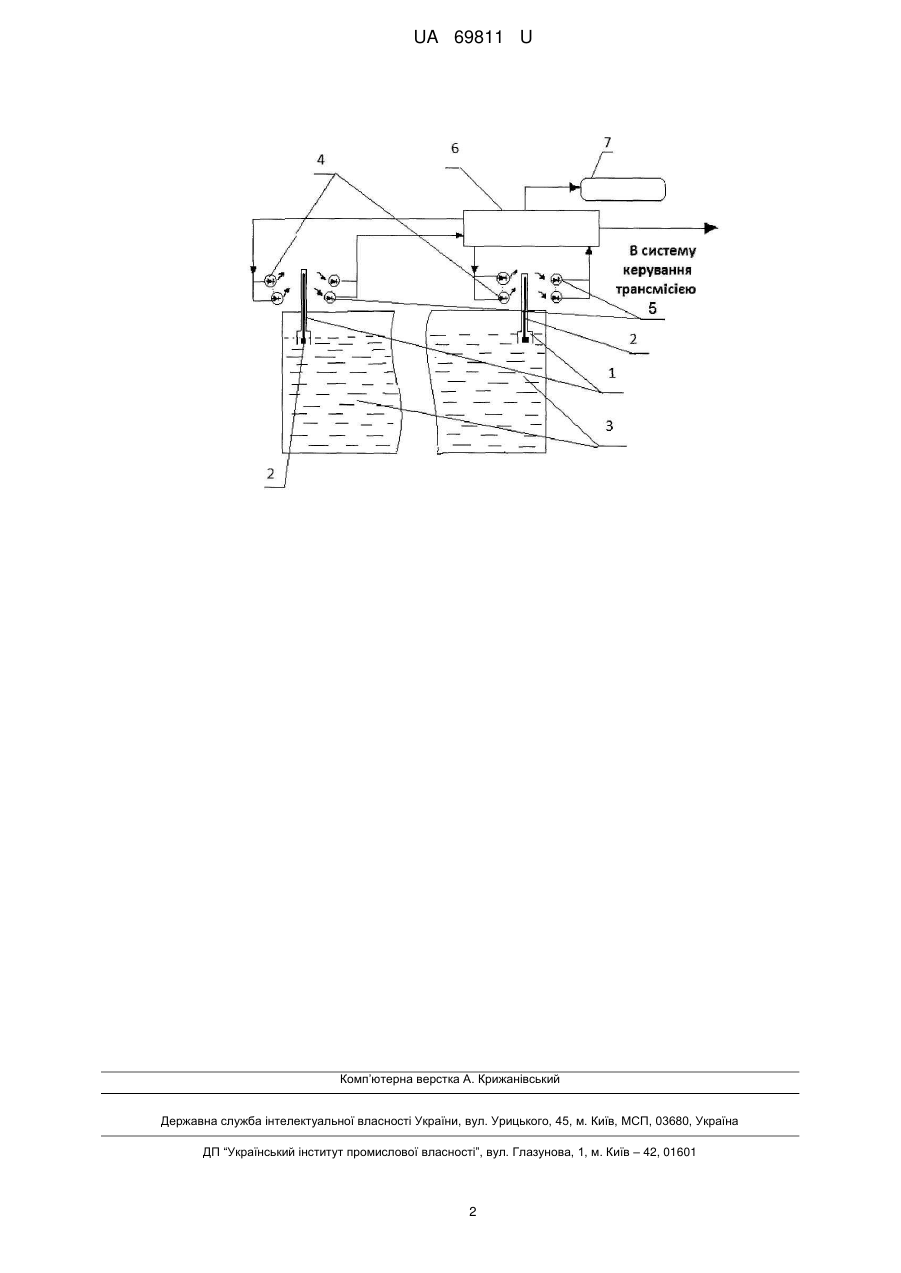

Реферат: Система автоматичного контролю і діагностики густини електроліту в акумуляторних батареях гібридної силової установки містить датчики контролю густини електроліту, з'єднані з мікроконтролером. В кожну секцію батареї вмонтовано вертикально скляний балон з розміщеним всередині поплавком. Нижню частину балона виконано відкритою і занурено в електроліт, а верхню частину розташовано між світловипромінювачем і світлоприймачем, який сполучено через контролер з інформаційним табло. Поплавок виконано непрозорим і з можливістю переміщення вздовж осі балона. UA 69811 U (12) UA 69811 U UA 69811 U 5 10 15 20 25 30 35 40 Корисна модель належить до технічної експлуатації та обслуговування акумуляторних батарей в транспортній та інших галузях і може бути застосована для автоматичного контролю і діагностики густини електроліту в акумуляторних батареях гібридних автомобілів. Існує проблема скорочення терміну експлуатації акумуляторних батарей при зміні густини електроліту, яка залежить від ступеня заряду акумуляторної батареї. Оскільки розряджати акумуляторну батарею нижче встановленої норми або перезаряджати акумуляторну батарею вище встановленої норми не рекомендується, в процесі експлуатації батареї необхідно не тільки контролювати густину електроліту, а і підтримувати її на певному заданому рівні. Відома система діагностування свинцевих акумуляторних батарей [патент RU 2265921 С2, МПК Н01М 10/48, H02J 7/02, 10.12.2005], яка включає датчики контролю напруги, температури, густини та рівня електроліту, що з'єднані з мікроконтролером, та забезпечує автоматичний контроль параметрів акумулятора. Однак, дана система не забезпечує оптимізацію параметрів акумулятора. В основу корисної моделі поставлена задача забезпечення процесу діагностики, оптимізації та автоматичного підтримання густини електроліту в акумуляторній батареї гібридної силової установки в межах встановленої норми шляхом відключення установки від трансмісії транспортного засобу до повної зарядки акумуляторної батареї від генератора двигуна внутрішнього згорання. Поставлена задача вирішується тим, що в системі автоматичного контролю і діагностики густини електроліту в акумуляторних батареях гібридної силової установки, згідно з корисною моделлю, в кожну секцію акумуляторної батареї вмонтовано вертикально скляний балон з розміщеним всередині поплавком. Нижню частину балона виконано відкритою і занурено в електроліт, а верхню частину розташовано між світловипромінювачем і світлоприймачем, який сполучено через контролер з інформаційним табло. При цьому поплавок виконано непрозорим і з можливістю переміщення вздовж осі балона. Система працює наступним чином. Скляний балон 1 з поплавком 2, занурений нижньою частиною в електроліт 3, наповнюється електролітом, який залежно від густини виштовхує поплавок 2 на певну висоту. При цьому верхня частина поплавка знаходиться між світловипромінювачами 4 і світлоприймачами 5. Якщо акумуляторна батарея повністю заряджена, то верхня частина поплавка 2 повністю перекриває світло, яке випромінюють світловипромінювачі 4, і світлоприймачі 5 не виробляють сигнал контролера 6. Якщо акумуляторна батарея починає розряджатись, густина електроліту починає зменшуватись, поплавок 2 починає опускатися вниз і верхньою своєю частиною поступово відкриває шлях світлу від світловипромінювачів 4 до світлоприймачів 5. Чим більше розряджена акумуляторна батарея, тим більше світла попадає від світловипромінювачів 4 до світлоприймачів 5. Ступінь зарядженості акумуляторної батареї відображається на інформаційному табло 7. Якщо в акумуляторах акумуляторній батареї густина електроліту відрізняється, то це свідчить про несправність в акумуляторній батареї. Застосування такої системи автоматичного контролю і діагностики густини електроліту в акумуляторних батареях гібридної силової установки забезпечить продовження терміну її служби і полегшить пошук несправностей в акумуляторних батареях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Система автоматичного контролю і діагностики густини електроліту в акумуляторних батареях гібридної силової установки, що містить датчики контролю густини електроліту, з'єднані з мікроконтролером, яка відрізняється тим, що в кожну секцію батареї вмонтовано вертикально скляний балон з розміщеним всередині поплавком, нижню частину балона виконано відкритою і занурено в електроліт, а верхню частину розташовано між світловипромінювачем і світлоприймачем, який сполучено через контролер з інформаційним табло, при цьому поплавок виконано непрозорим і з можливістю переміщення вздовж осі балона. 1 UA 69811 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
