Формула / Реферат

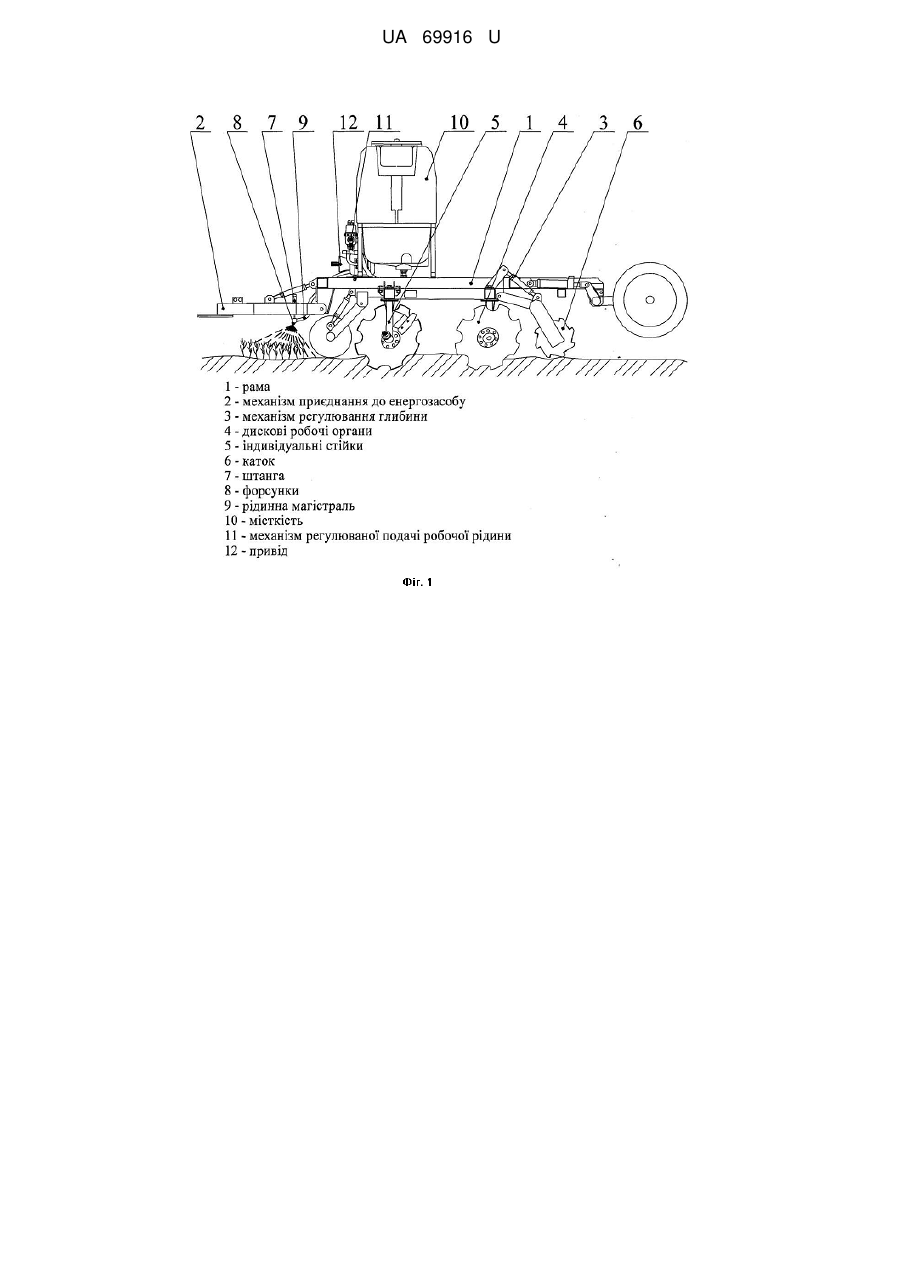

Агрегат ґрунтообробний, що включає раму, механізм приєднання до енергозасобу, механізм регулювання глибини, закріплені на рамі дискові робочі органи, розміщені на індивідуальних стійках, та коток, який відрізняється тим, що з фронтальної сторони рами приєднується штанга з форсунками, які сполучені рідинними магістралями з місткістю, обладнаною механізмом регульованої подачі робочої рідини, та з його приводом від вала відбору потужності енергозасобу.

Текст

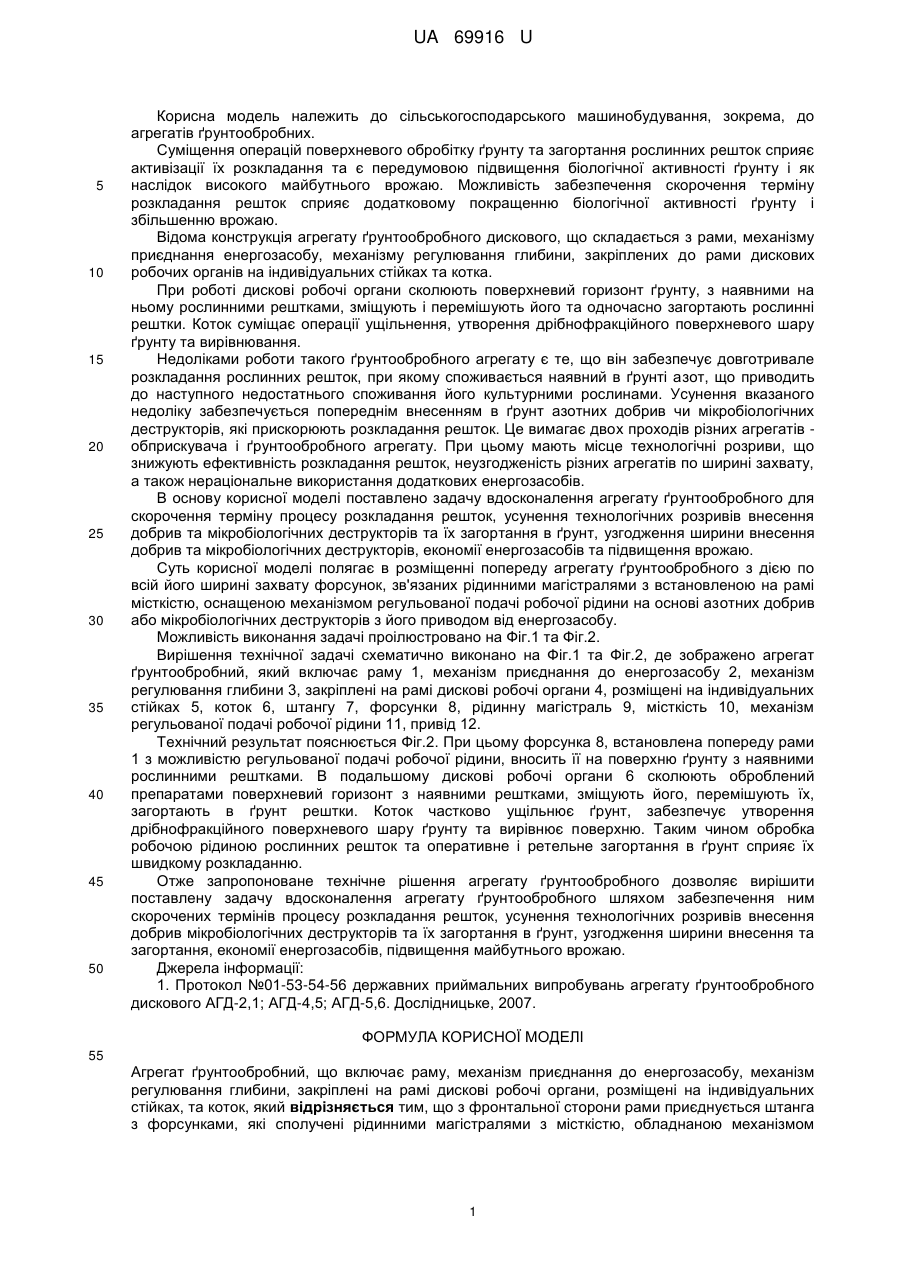

Реферат: Агрегат ґрунтообробний включає раму, механізм приєднання до енергозасобу, механізм регулювання глибини, закріплені на рамі дискові робочі органи, розміщені на індивідуальних стійках, та коток. UA 69916 U (12) UA 69916 U UA 69916 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до агрегатів ґрунтообробних. Суміщення операцій поверхневого обробітку ґрунту та загортання рослинних решток сприяє активізації їх розкладання та є передумовою підвищення біологічної активності ґрунту і як наслідок високого майбутнього врожаю. Можливість забезпечення скорочення терміну розкладання решток сприяє додатковому покращенню біологічної активності ґрунту і збільшенню врожаю. Відома конструкція агрегату ґрунтообробного дискового, що складається з рами, механізму приєднання енергозасобу, механізму регулювання глибини, закріплених до рами дискових робочих органів на індивідуальних стійках та котка. При роботі дискові робочі органи сколюють поверхневий горизонт ґрунту, з наявними на ньому рослинними рештками, зміщують і перемішують його та одночасно загортають рослинні рештки. Коток суміщає операції ущільнення, утворення дрібнофракційного поверхневого шару ґрунту та вирівнювання. Недоліками роботи такого ґрунтообробного агрегату є те, що він забезпечує довготривале розкладання рослинних решток, при якому споживається наявний в ґрунті азот, що приводить до наступного недостатнього споживання його культурними рослинами. Усунення вказаного недоліку забезпечується попереднім внесенням в ґрунт азотних добрив чи мікробіологічних деструкторів, які прискорюють розкладання решток. Це вимагає двох проходів різних агрегатів обприскувача і ґрунтообробного агрегату. При цьому мають місце технологічні розриви, що знижують ефективність розкладання решток, неузгодженість різних агрегатів по ширині захвату, а також нераціональне використання додаткових енергозасобів. В основу корисної моделі поставлено задачу вдосконалення агрегату ґрунтообробного для скорочення терміну процесу розкладання решток, усунення технологічних розривів внесення добрив та мікробіологічних деструкторів та їх загортання в ґрунт, узгодження ширини внесення добрив та мікробіологічних деструкторів, економії енергозасобів та підвищення врожаю. Суть корисної моделі полягає в розміщенні попереду агрегату ґрунтообробного з дією по всій його ширині захвату форсунок, зв'язаних рідинними магістралями з встановленою на рамі місткістю, оснащеною механізмом регульованої подачі робочої рідини на основі азотних добрив або мікробіологічних деструкторів з його приводом від енергозасобу. Можливість виконання задачі проілюстровано на Фіг.1 та Фіг.2. Вирішення технічної задачі схематично виконано на Фіг.1 та Фіг.2, де зображено агрегат ґрунтообробний, який включає раму 1, механізм приєднання до енергозасобу 2, механізм регулювання глибини 3, закріплені на рамі дискові робочі органи 4, розміщені на індивідуальних стійках 5, коток 6, штангу 7, форсунки 8, рідинну магістраль 9, місткість 10, механізм регульованої подачі робочої рідини 11, привід 12. Технічний результат пояснюється Фіг.2. При цьому форсунка 8, встановлена попереду рами 1 з можливістю регульованої подачі робочої рідини, вносить її на поверхню ґрунту з наявними рослинними рештками. В подальшому дискові робочі органи 6 сколюють оброблений препаратами поверхневий горизонт з наявними рештками, зміщують його, перемішують їх, загортають в ґрунт рештки. Коток частково ущільнює ґрунт, забезпечує утворення дрібнофракційного поверхневого шару ґрунту та вирівнює поверхню. Таким чином обробка робочою рідиною рослинних решток та оперативне і ретельне загортання в ґрунт сприяє їх швидкому розкладанню. Отже запропоноване технічне рішення агрегату ґрунтообробного дозволяє вирішити поставлену задачу вдосконалення агрегату ґрунтообробного шляхом забезпечення ним скорочених термінів процесу розкладання решток, усунення технологічних розривів внесення добрив мікробіологічних деструкторів та їх загортання в ґрунт, узгодження ширини внесення та загортання, економії енергозасобів, підвищення майбутнього врожаю. Джерела інформації: 1. Протокол №01-53-54-56 державних приймальних випробувань агрегату ґрунтообробного дискового АГД-2,1; АГД-4,5; АГД-5,6. Дослідницьке, 2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Агрегат ґрунтообробний, що включає раму, механізм приєднання до енергозасобу, механізм регулювання глибини, закріплені на рамі дискові робочі органи, розміщені на індивідуальних стійках, та коток, який відрізняється тим, що з фронтальної сторони рами приєднується штанга з форсунками, які сполучені рідинними магістралями з місткістю, обладнаною механізмом 1 UA 69916 U регульованої подачі робочої рідини, та з його приводом від вала відбору потужності енергозасобу. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Tillage machine

Автори англійською

Yesman Mykola Ivanovych, Nitsko Valerii Ivanovych, Tkachuk Oleksandr Dmytrovych

Назва патенту російською

Агрегат почвообрабатывающий

Автори російською

Есьман Николай Иванович, Ницко Валерий Иванович, Ткачук Александр Дмитриевич

МПК / Мітки

МПК: A01B 7/00

Мітки: ґрунтообробний, агрегат
