Панель

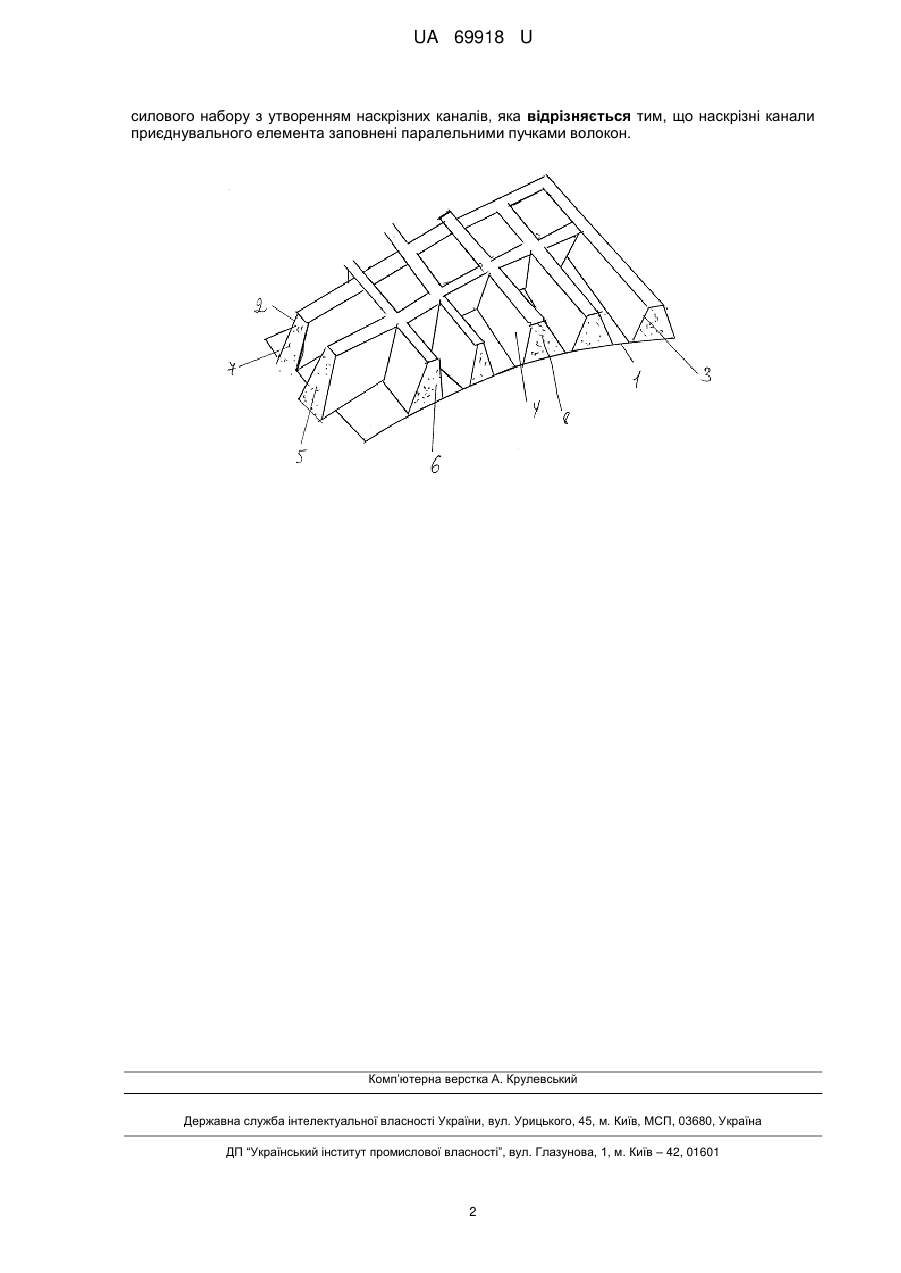

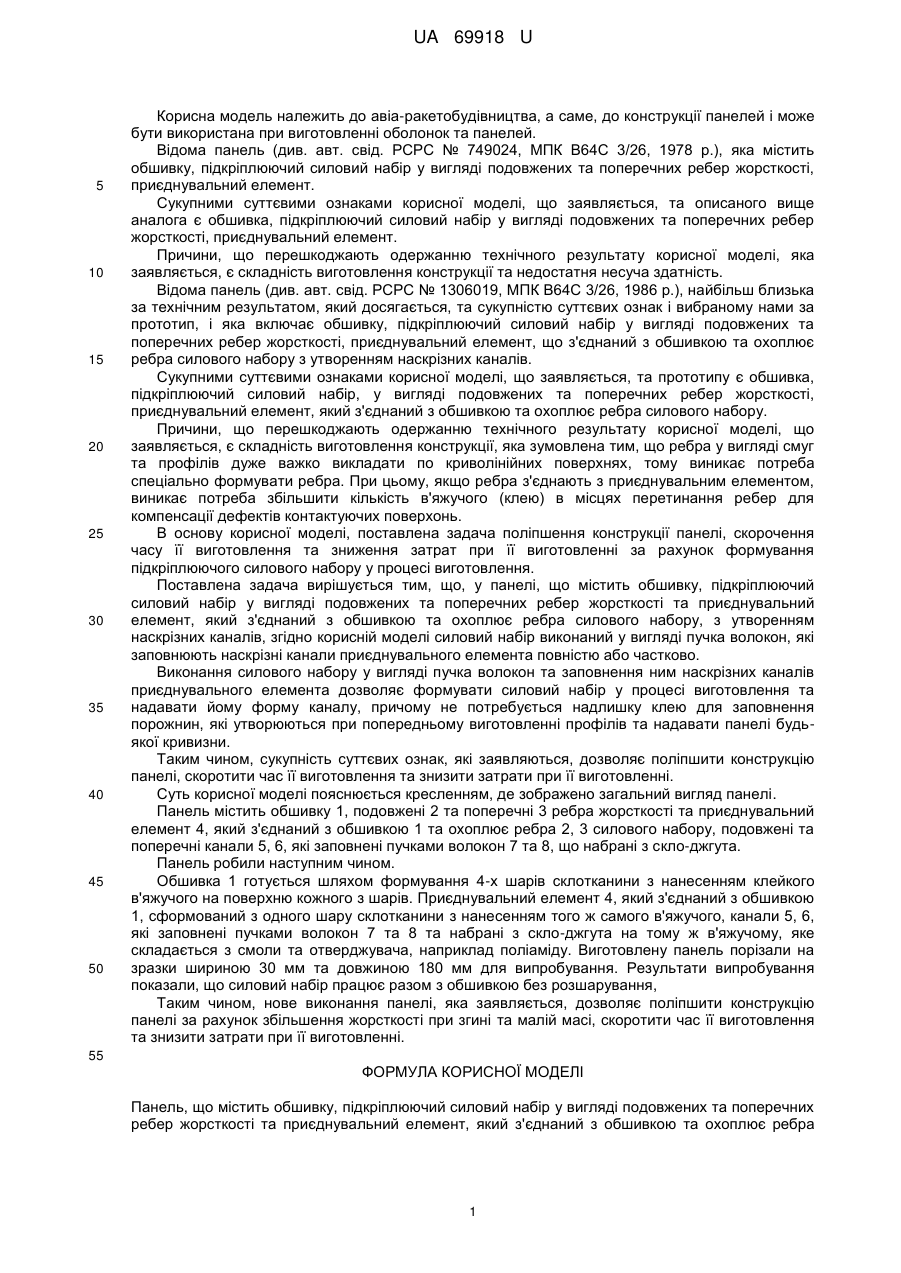

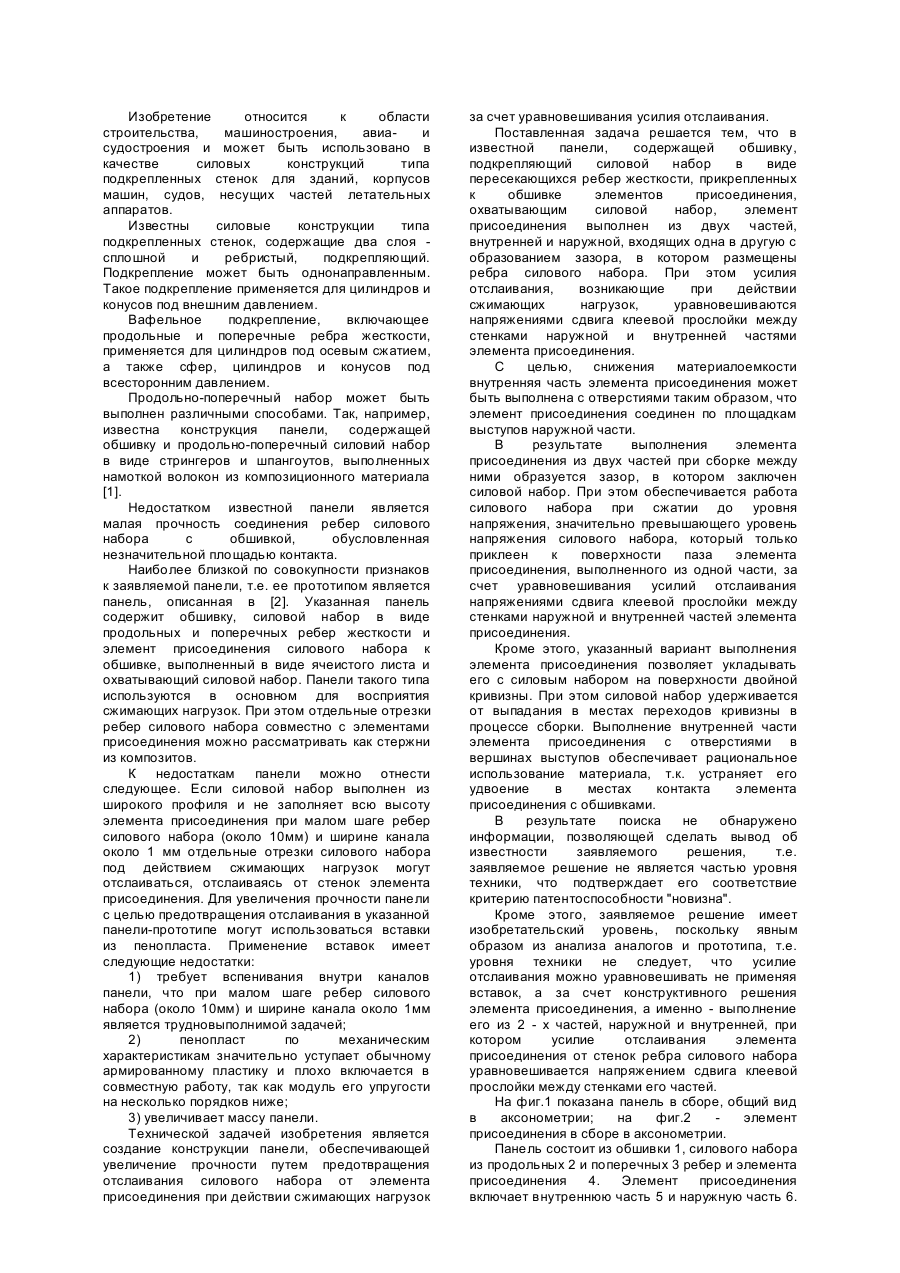

Реферат: Панель містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості та приєднувальний елемент, який з'єднаний з обшивкою та охоплює ребра силового набору з утворенням наскрізних каналів. Наскрізні канали приєднувального елемента заповнені паралельними пучками волокон. UA 69918 U (54) ПАНЕЛЬ UA 69918 U UA 69918 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до авіа-ракетобудівництва, а саме, до конструкції панелей і може бути використана при виготовленні оболонок та панелей. Відома панель (див. авт. свід. РСРС № 749024, МПК В64С 3/26, 1978 р.), яка містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості, приєднувальний елемент. Сукупними суттєвими ознаками корисної моделі, що заявляється, та описаного вище аналога є обшивка, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості, приєднувальний елемент. Причини, що перешкоджають одержанню технічного результату корисної моделі, яка заявляється, є складність виготовлення конструкції та недостатня несуча здатність. Відома панель (див. авт. свід. РСРС № 1306019, МПК В64С 3/26, 1986 р.), найбільш близька за технічним результатом, який досягається, та сукупністю суттєвих ознак і вибраному нами за прототип, і яка включає обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості, приєднувальний елемент, що з'єднаний з обшивкою та охоплює ребра силового набору з утворенням наскрізних каналів. Сукупними суттєвими ознаками корисної моделі, що заявляється, та прототипу є обшивка, підкріплюючий силовий набір, у вигляді подовжених та поперечних ребер жорсткості, приєднувальний елемент, який з'єднаний з обшивкою та охоплює ребра силового набору. Причини, що перешкоджають одержанню технічного результату корисної моделі, що заявляється, є складність виготовлення конструкції, яка зумовлена тим, що ребра у вигляді смуг та профілів дуже важко викладати по криволінійних поверхнях, тому виникає потреба спеціально формувати ребра. При цьому, якщо ребра з'єднають з приєднувальним елементом, виникає потреба збільшити кількість в'яжучого (клею) в місцях перетинання ребер для компенсації дефектів контактуючих поверхонь. В основу корисної моделі, поставлена задача поліпшення конструкції панелі, скорочення часу її виготовлення та зниження затрат при її виготовленні за рахунок формування підкріплюючого силового набору у процесі виготовлення. Поставлена задача вирішується тим, що, у панелі, що містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості та приєднувальний елемент, який з'єднаний з обшивкою та охоплює ребра силового набору, з утворенням наскрізних каналів, згідно корисній моделі силовий набір виконаний у вигляді пучка волокон, які заповнюють наскрізні канали приєднувального елемента повністю або частково. Виконання силового набору у вигляді пучка волокон та заповнення ним наскрізних каналів приєднувального елемента дозволяє формувати силовий набір у процесі виготовлення та надавати йому форму каналу, причому не потребується надлишку клею для заповнення порожнин, які утворюються при попередньому виготовленні профілів та надавати панелі будьякої кривизни. Таким чином, сукупність суттєвих ознак, які заявляються, дозволяє поліпшити конструкцію панелі, скоротити час її виготовлення та знизити затрати при її виготовленні. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд панелі. Панель містить обшивку 1, подовжені 2 та поперечні 3 ребра жорсткості та приєднувальний елемент 4, який з'єднаний з обшивкою 1 та охоплює ребра 2, 3 силового набору, подовжені та поперечні канали 5, 6, які заповнені пучками волокон 7 та 8, що набрані з скло-джгута. Панель робили наступним чином. Обшивка 1 готується шляхом формування 4-х шарів склотканини з нанесенням клейкого в'яжучого на поверхню кожного з шарів. Приєднувальний елемент 4, який з'єднаний з обшивкою 1, сформований з одного шару склотканини з нанесенням того ж самого в'яжучого, канали 5, 6, які заповнені пучками волокон 7 та 8 та набрані з скло-джгута на тому ж в'яжучому, яке складається з смоли та отверджувача, наприклад поліаміду. Виготовлену панель порізали на зразки шириною 30 мм та довжиною 180 мм для випробування. Результати випробування показали, що силовий набір працює разом з обшивкою без розшарування, Таким чином, нове виконання панелі, яка заявляється, дозволяє поліпшити конструкцію панелі за рахунок збільшення жорсткості при згині та малій масі, скоротити час її виготовлення та знизити затрати при її виготовленні. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Панель, що містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості та приєднувальний елемент, який з'єднаний з обшивкою та охоплює ребра 1 UA 69918 U силового набору з утворенням наскрізних каналів, яка відрізняється тим, що наскрізні канали приєднувального елемента заповнені паралельними пучками волокон. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
