Панель корпуса летального апарату

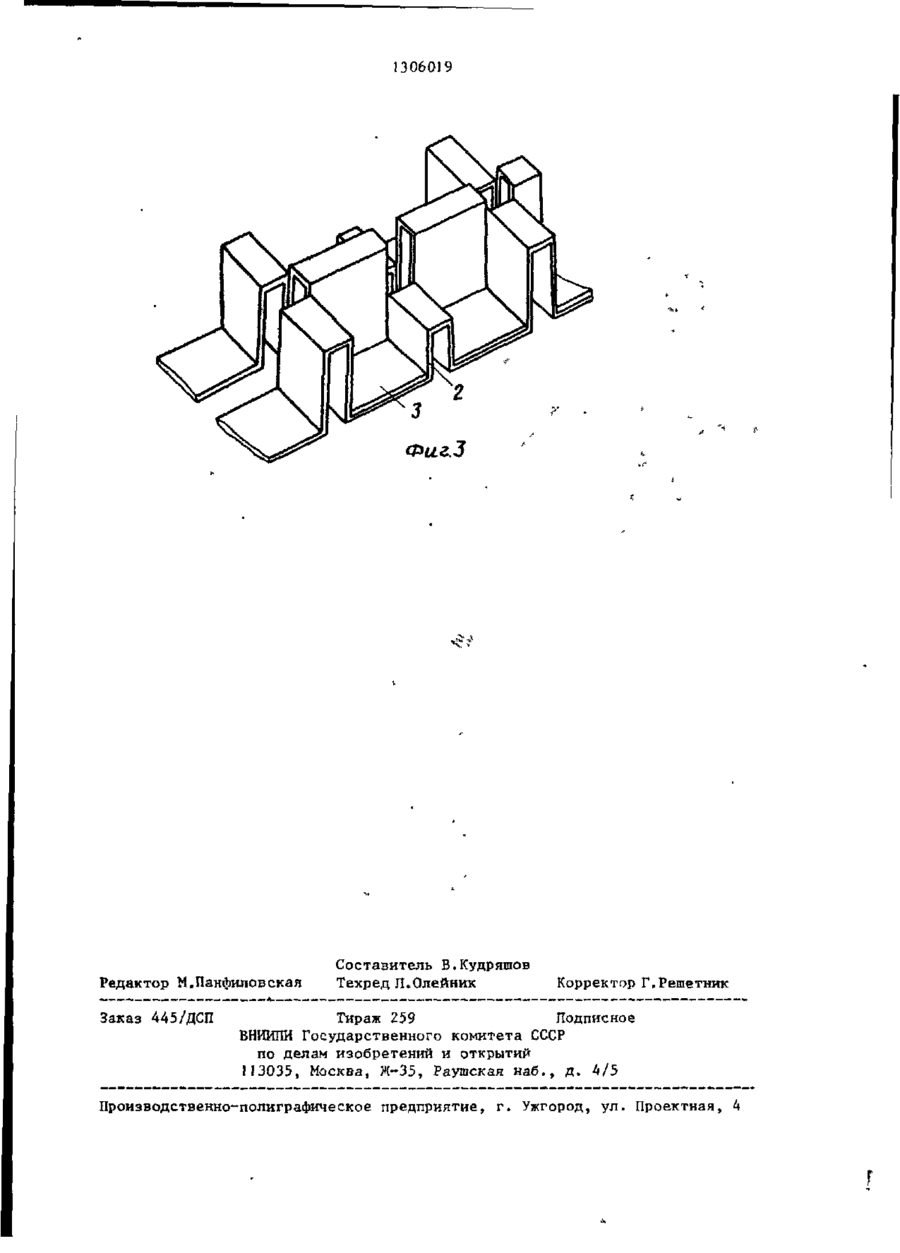

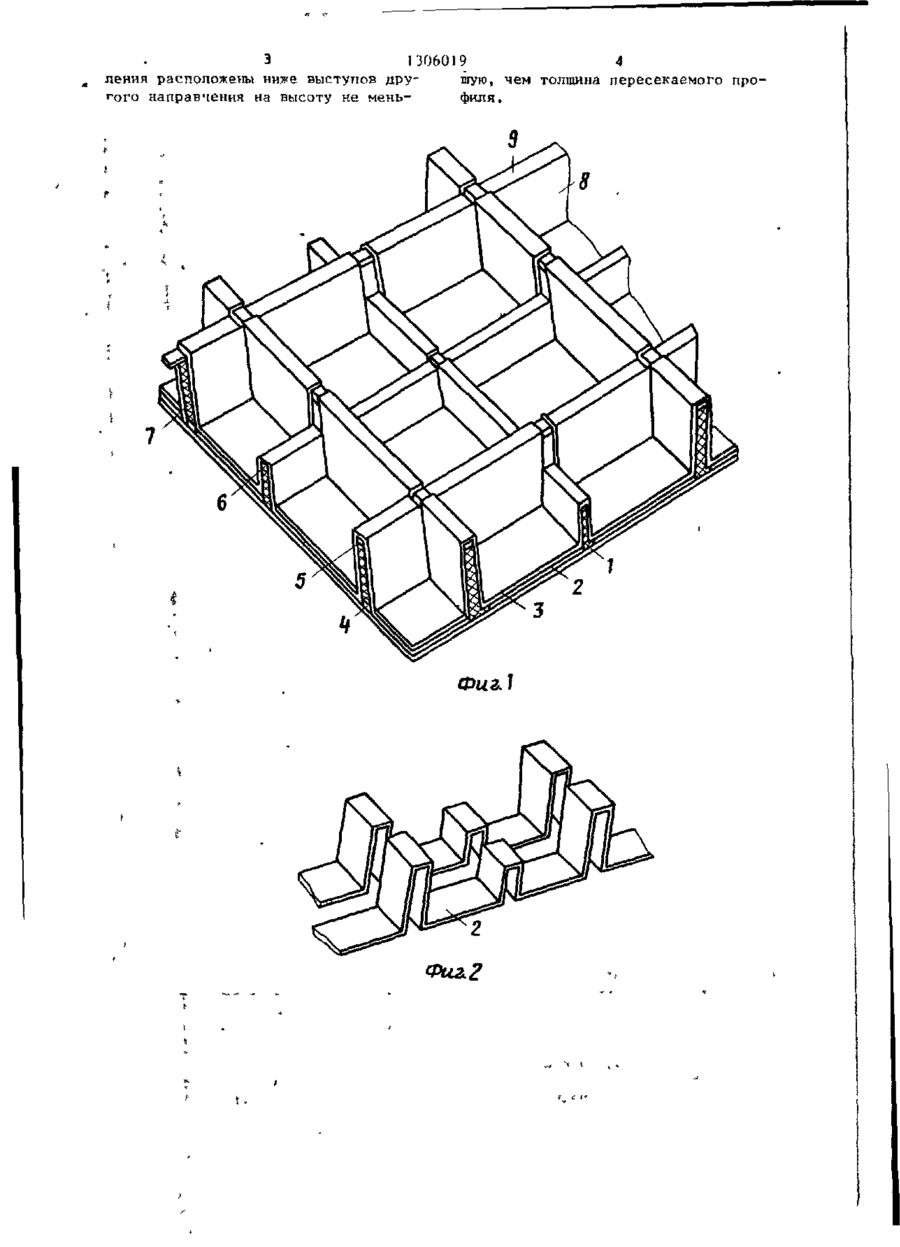

Изобретение относится к области авиа- и ракетостроения и может быть использовано в качестве силовых конструкций. Целью изобретения является повышение удельной несушей способнос ти панели и упрощение процесса ее изготовления. Новым в панели является то» что она снабжена ячеистым листом, присоединенным к обшивке І и ребрам силового набора, образованным набором взаимно пересекающихся гофрированных полос 2 и 3 с полками 4 и выступами 5. Внутри сквозных пересекающихся каналов ячеистого листа уложены ребра силового набора в виде полос, при этом однонаправленные полосы - 6 соединены с обшивкой I, а взаимно пересекающиеся профили 7, 8 н 9 соединены с выступами 5. Остальное пространство внутри каналов заполнено легким наполнительным матеа риалом 10. 3 з.п. ф-лы, 3 ил. (Л о о •Jr н п 1 13060 9 2 Изобретение относится к области Внутрь каналов помещают профили авиа- и ракетостроения и может быть 7 и 8 в виде полос, на поверхность использовано в качестве силовых конкоторых нанесено связующее, а затем струкций. аналогичная операция проводится с Целью изобретения является повыше- с полосами 9 другого направления. Для ние удельной несущей способности паусиления панели внутрь каналов укланели и упрощение процесса ее изготовдывают однонаправленные полосы 6, а ления. оставшееся пространство внутри каналов заполняется брусками 10 из пеноНа фиг.1 - общий вид панели; на фиг.2 - положение гофрированных по- 10 пласта ФК-20, вырезанными в соответствии с профилем занимаемого ими лос до укладки; на фиг.З - положение объема. Поверху собранные элементы гофрированных полос после укладки. закрываются общивкой из опрессованПанель корпуса летательного аппаного углепластика на основе ленты рата содержит обшивку 1, продольные и поперечные ребра жесткости из ком- 15 ЛУ-4, пропитанной тем же связующим. Пакет вместе со стапелем прессуется позиционного материала, ячеистый при 160-170°С. лист, присоединенный к обшивке и ребрам силового набора и образованный набором взаимно пересекающихся гофриФ о р м у л а и з о б р е т е н и я рованных полос 2, 3 с полками А и 20 выступами 5. При этом полосы 2 одно1. Панель корпуса летательного го направления уложень! с зазором, аппарата, содержащая обшивку и силоравным ширине выступов пересекающих вой набор в виде продольных и попеих полос 3, а полки 4 гофров этих речных ребер жесткости из композициполос, прилегающие к обшивке, соеди ,_.. 25 онного материала, о т л и ч а ю нены с аналогичными полками пересещ а я с я тем, что, с целью увеликающих их гофрированных полос другочения несущей способности и повышего направления, образуя сквозные пения технологичности, она снабжена ресекающиеся каналы. Внутри этих каячеистым листом, присоединенным к налов размещены ребра силового набо- 30 обшивке и ребрам силового набора. ра, выполненные в виде профилей, на2. Панель по п.1, о т л и ч а ю пример полос. При этом однонаправленщ а я с я тем, что, с целью упрощеные профили
