Тригранна секційна баштова опора із перфорацією стовбура

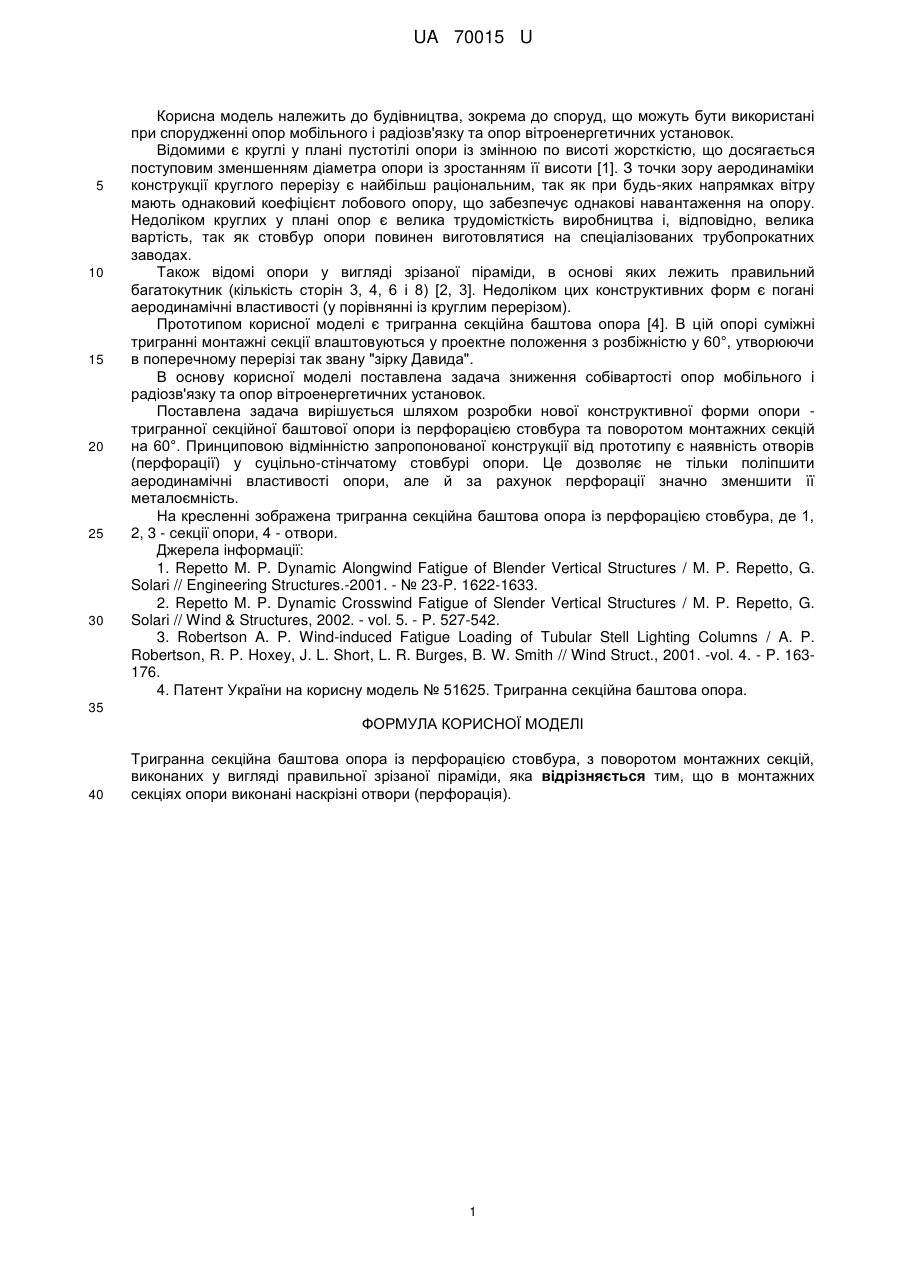

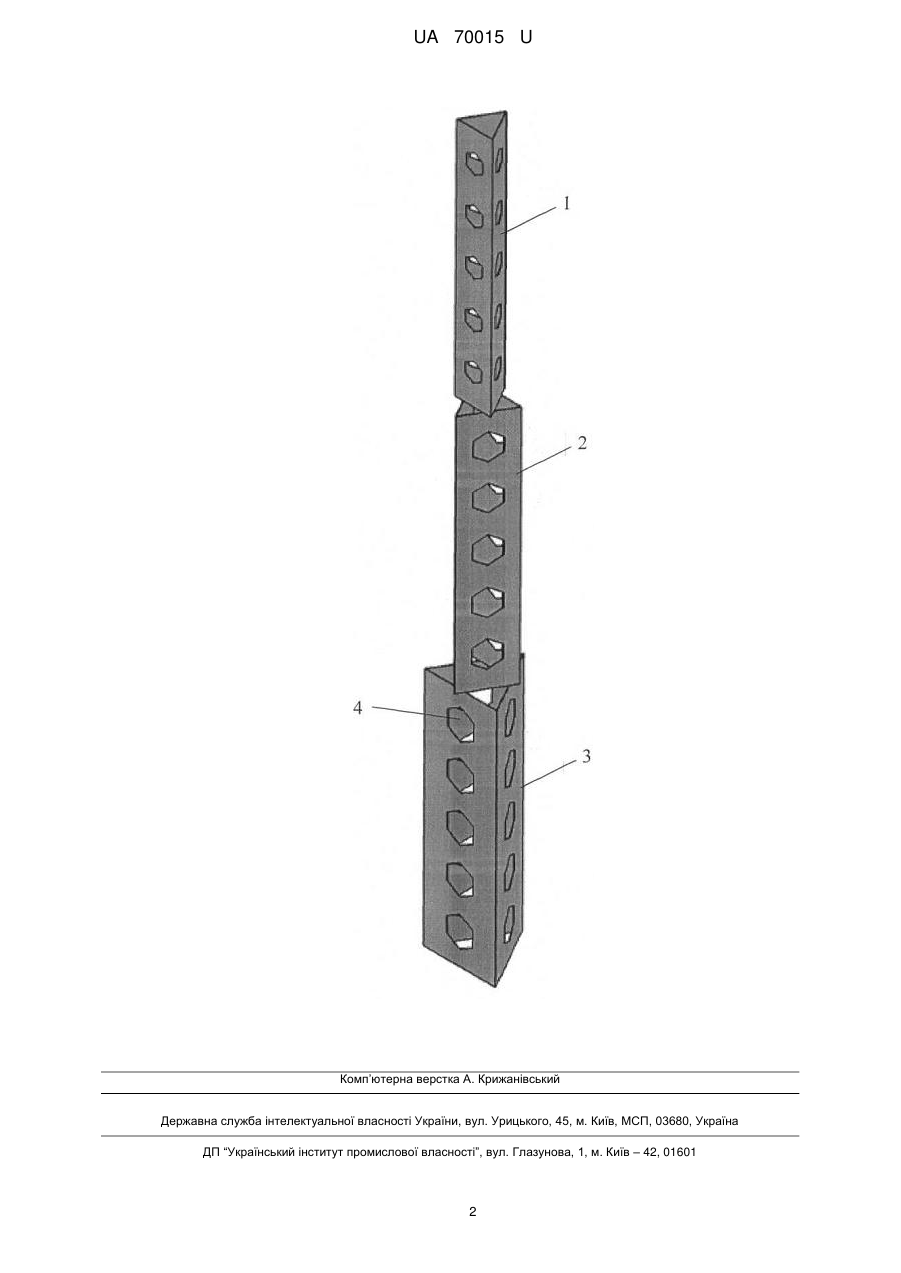

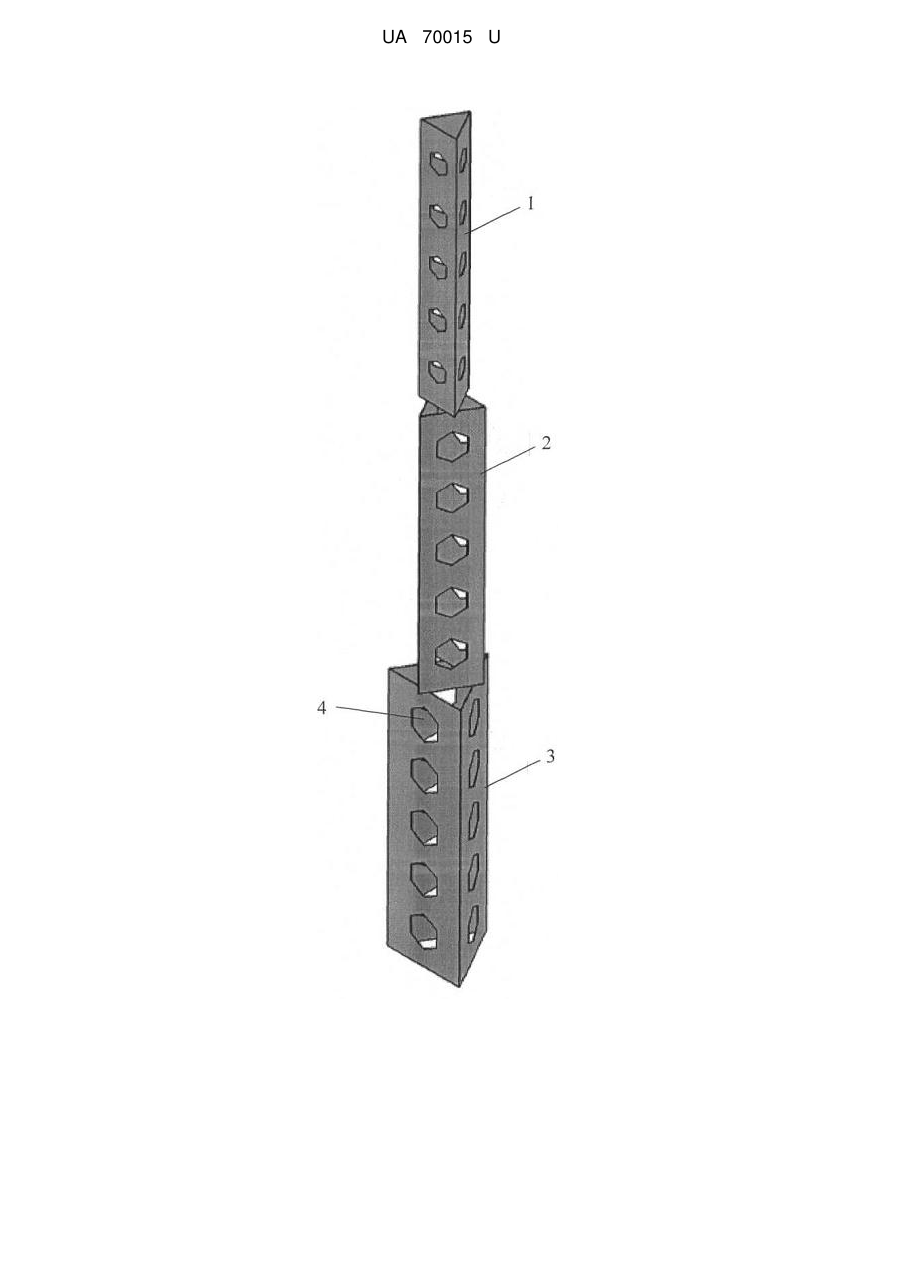

Реферат: UA 70015 U UA 70015 U 5 10 15 20 25 30 Корисна модель належить до будівництва, зокрема до споруд, що можуть бути використані при спорудженні опор мобільного і радіозв'язку та опор вітроенергетичних установок. Відомими є круглі у плані пустотілі опори із змінною по висоті жорсткістю, що досягається поступовим зменшенням діаметра опори із зростанням її висоти [1]. З точки зору аеродинаміки конструкції круглого перерізу є найбільш раціональним, так як при будь-яких напрямках вітру мають однаковий коефіцієнт лобового опору, що забезпечує однакові навантаження на опору. Недоліком круглих у плані опор є велика трудомісткість виробництва і, відповідно, велика вартість, так як стовбур опори повинен виготовлятися на спеціалізованих трубопрокатних заводах. Також відомі опори у вигляді зрізаної піраміди, в основі яких лежить правильний багатокутник (кількість сторін 3, 4, 6 і 8) [2, 3]. Недоліком цих конструктивних форм є погані аеродинамічні властивості (у порівнянні із круглим перерізом). Прототипом корисної моделі є тригранна секційна баштова опора [4]. В цій опорі суміжні тригранні монтажні секції влаштовуються у проектне положення з розбіжністю у 60°, утворюючи в поперечному перерізі так звану "зірку Давида". В основу корисної моделі поставлена задача зниження собівартості опор мобільного і радіозв'язку та опор вітроенергетичних установок. Поставлена задача вирішується шляхом розробки нової конструктивної форми опори тригранної секційної баштової опори із перфорацією стовбура та поворотом монтажних секцій на 60°. Принциповою відмінністю запропонованої конструкції від прототипу є наявність отворів (перфорації) у суцільно-стінчатому стовбурі опори. Це дозволяє не тільки поліпшити аеродинамічні властивості опори, але й за рахунок перфорації значно зменшити її металоємність. На кресленні зображена тригранна секційна баштова опора із перфорацією стовбура, де 1, 2, 3 - секції опори, 4 - отвори. Джерела інформації: 1. Repetto M. P. Dynamic Alongwind Fatigue of Blender Vertical Structures / M. P. Repetto, G. Solari // Engineering Structures.-2001. - № 23-P. 1622-1633. 2. Repetto M. P. Dynamic Crosswind Fatigue of Slender Vertical Structures / M. P. Repetto, G. Solari // Wind & Structures, 2002. - vol. 5. - P. 527-542. 3. Robertson A. P. Wind-induced Fatigue Loading of Tubular Stell Lighting Columns / A. P. Robertson, R. P. Hoxey, J. L. Short, L. R. Burges, B. W. Smith // Wind Struct., 2001. -vol. 4. - P. 163176. 4. Патент України на корисну модель № 51625. Тригранна секційна баштова опора. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Тригранна секційна баштова опора із перфорацією стовбура, з поворотом монтажних секцій, виконаних у вигляді правильної зрізаної піраміди, яка відрізняється тим, що в монтажних секціях опори виконані наскрізні отвори (перфорація). 1 UA 70015 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
