Нефритована полива для санітарної кераміки

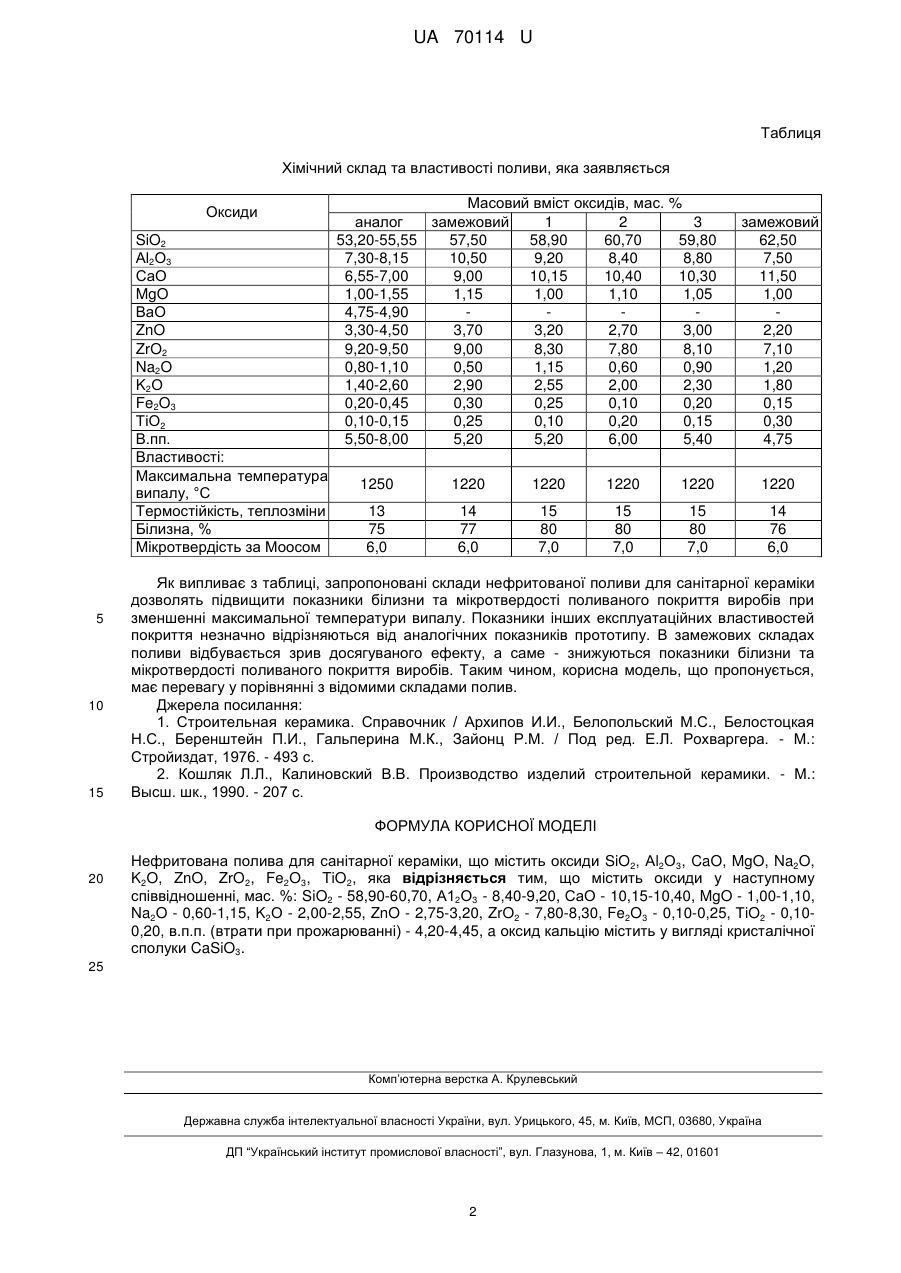

Реферат: Нефритована полива для санітарної кераміки містить оксиди у наступному співвідношенні, мас. %: SiO2 - 58,90-60,70, А12О3 - 8,40-9,20, СаО - 10,15-10,40, MgO - 1,00-1,10, Na2O - 0,601,15, K2О - 2,00-2,55, ZnO - 2,75-3,20, ZrO2 - 7,80-8,30, Fe2O3 - 0,10-0,25, ТiO2 - 0,10-0,20, в.п.п. (втрати при прожарюванні) - 4,20-4,45. При цьому оксид кальцію містить у вигляді кристалічної сполуки CaSiO3. UA 70114 U (54) НЕФРИТОВАНА ПОЛИВА ДЛЯ САНІТАРНОЇ КЕРАМІКИ UA 70114 U UA 70114 U 5 10 15 20 25 30 35 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості і може бути використана для одержання санітарно-будівельних виробів та побутового фарфору. Відомий склад нефритованої поливи, що містить мас. %: SiO2 - 51,46-52,81, Аl2О3 - 12,4413,48, Fe2O3 - 0,15-0,24, ZrO2 - 5,44-8,60, BaO - 6,34-6,70, CaO - 7,00-9,15, MgO - 1,82-2,15, ZnO 2,46-2,82, K2O - 1,45-2,70, Na2O - 1,25-1,32, втрати при прожарюванні (в.п.п.) - 7,95-8,22 [1]. Недоліком цієї поливи є підвищена температура випалу (1250-1280 °C), недостатня білизна. Найбільш близьким до складу, який заявляється, є такий, що містить, мас. %: SiO2 - 53,2055,55; Аl2O3 - 7,30-8,15; СаО - 6,55-7,00; MgO - 1,00-1,55; BaO - 4,75-4,90; ZnO - 3,30-4,50; ZrО2 9,20-9,50; Na2O - 0,80-1,10; K2О - 1,40-2,60; Fe2O3 - 0,20-0,45; ТiO2 - 0,10-0,15; в.п.п. - 5,50-8,00 [2]. Недоліком цієї поливи є недостатньо високі білизна (75 %) і мікротвердість (6,0 за Моосом), підвищені енерговитрати при випалі (максимальна температура 1250 °C). Задачею корисної моделі, що пропонується, є підвищення показників білизни та мікротвердості поливаного покриття виробів із зменшенням максимальної температури випалу та витрат енергоресурсів. Поставлена задача вирішується тим, що у нефритовій поливі для санітарної кераміки, що містить оксиди SiO2, Al2O3, CaO, MgO, Na2O, K2O, ZnO, ZrO2, Fe2O3, TiO2, згідно з корисною моделлю новим є те, що містить оксид кальцію в вигляді кристалічної сполуки CaSiO 3 у наступному співвідношенні компонентів, мас. %: SiO2 - 58,90-60,70; Аl2О3 - 8,40-9,20; СаО 10,15-10,40; MgO - 1,00-1,10; Na2O - 0,60-1,15; K2О - 2,00-2,55; ZnO - 2,75-3,20; ZrO2 - 7,80-8,30; Fe2O3 - 0,10-0,25; TiO2 - 0,10-0.20: в.п.п. - 4,20-4,45. Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення поливи не використовувались. Позитивний ефект запропонованої корисної моделі зумовлений такими факторами. Внаслідок введення оксидів у вигляді тонкодисперсних сировинних компонентів з високою вихідною білизною (96-99 %), збільшення частки кристалічних фаз у вигляді кальцієвих силікатів і зростання коефіцієнта світлозаломлення забезпечується підвищення білизни та мікротвердості поливаного покриття керамічних виробів. Приклад. Як вихідна сировина використані такі сировинні матеріали: кварц-польовошпатові концентрати, пісок кварцовий, глина, каолін збагачений, мармур мелений, мікроволастоніт, мікротальк, білила цинкові, циркосил. Шихтовий (матеріальний) склад, який відповідає оптимальному складу нефритованої поливи для санітарної кераміки № 2 (див. таблицю), у мас. % наведено нижче: Кварц-польовошпатовий матеріал КПШМ 0,2-2 (Чалм Озеро) 14,6 FFFK8 28М (Фінляндія) 11,9 пісок кварцовий 26,5 циркосил 12,0 мікроволастоніт 12,5 мікротальк 10-99К 3,0 мармур мелений 6,7 білила цинкові 2,8 глина тугоплавка 3,1 каолін глуховецький КС-1 6,9. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 ситі 0063-0,5-0,8 %. Вологість суспензії складає 38 %, густина - 1,70 г/см . Отриману суспензію наносять на поверхню висушених виробів методом пульверизації і випалюють у печі при максимальній температурі 1220 °C Конкретні склади білої нефритованої поливи та їх властивості наведено у таблиці. 1 UA 70114 U Таблиця Хімічний склад та властивості поливи, яка заявляється Оксиди SiO2 Аl2О3 СаО MgO ВаО ZnO ZrO2 Na2O K2О Fe2O3 ТіО2 В.пп. Властивості: Максимальна температура випалу, °С Термостійкість, теплозміни Білизна, % Мікротвердість за Моосом 5 10 15 Масовий вміст оксидів, мас. % аналог замежовий 1 2 3 53,20-55,55 57,50 58,90 60,70 59,80 7,30-8,15 10,50 9,20 8,40 8,80 6,55-7,00 9,00 10,15 10,40 10,30 1,00-1,55 1,15 1,00 1,10 1,05 4,75-4,90 3,30-4,50 3,70 3,20 2,70 3,00 9,20-9,50 9,00 8,30 7,80 8,10 0,80-1,10 0,50 1,15 0,60 0,90 1,40-2,60 2,90 2,55 2,00 2,30 0,20-0,45 0,30 0,25 0,10 0,20 0,10-0,15 0,25 0,10 0,20 0,15 5,50-8,00 5,20 5,20 6,00 5,40 замежовий 62,50 7,50 11,50 1,00 2,20 7,10 1,20 1,80 0,15 0,30 4,75 1250 1220 1220 1220 1220 1220 13 75 6,0 14 77 6,0 15 80 7,0 15 80 7,0 15 80 7,0 14 76 6,0 Як випливає з таблиці, запропоновані склади нефритованої поливи для санітарної кераміки дозволять підвищити показники білизни та мікротвердості поливаного покриття виробів при зменшенні максимальної температури випалу. Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи відбувається зрив досягуваного ефекту, а саме - знижуються показники білизни та мікротвердості поливаного покриття виробів. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Джерела посилання: 1. Строительная керамика. Справочник / Архипов И.И., Белопольский М.С., Белостоцкая Н.С., Беренштейн П.И., Гальперина М.К., Зайонц P.M. / Под ред. Е.Л. Рохваргера. - М.: Стройиздат, 1976. - 493 с. 2. Кошляк Л.Л., Калиновский В.В. Производство изделий строительной керамики. - М.: Высш. шк., 1990. - 207 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Нефритована полива для санітарної кераміки, що містить оксиди SiO2, Аl2О3, CaO, MgO, Na2O, K2O, ZnO, ZrO2, Fe2O3, TiO2, яка відрізняється тим, що містить оксиди у наступному співвідношенні, мас. %: SiO2 - 58,90-60,70, А12О3 - 8,40-9,20, СаО - 10,15-10,40, MgO - 1,00-1,10, Na2O - 0,60-1,15, K2О - 2,00-2,55, ZnO - 2,75-3,20, ZrO2 - 7,80-8,30, Fe2O3 - 0,10-0,25, ТiO2 - 0,100,20, в.п.п. (втрати при прожарюванні) - 4,20-4,45, a оксид кальцію містить у вигляді кристалічної сполуки CaSiO3. 25 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
