Спосіб багатокомпонентного фасування сипких матеріалів в полімерний пакет

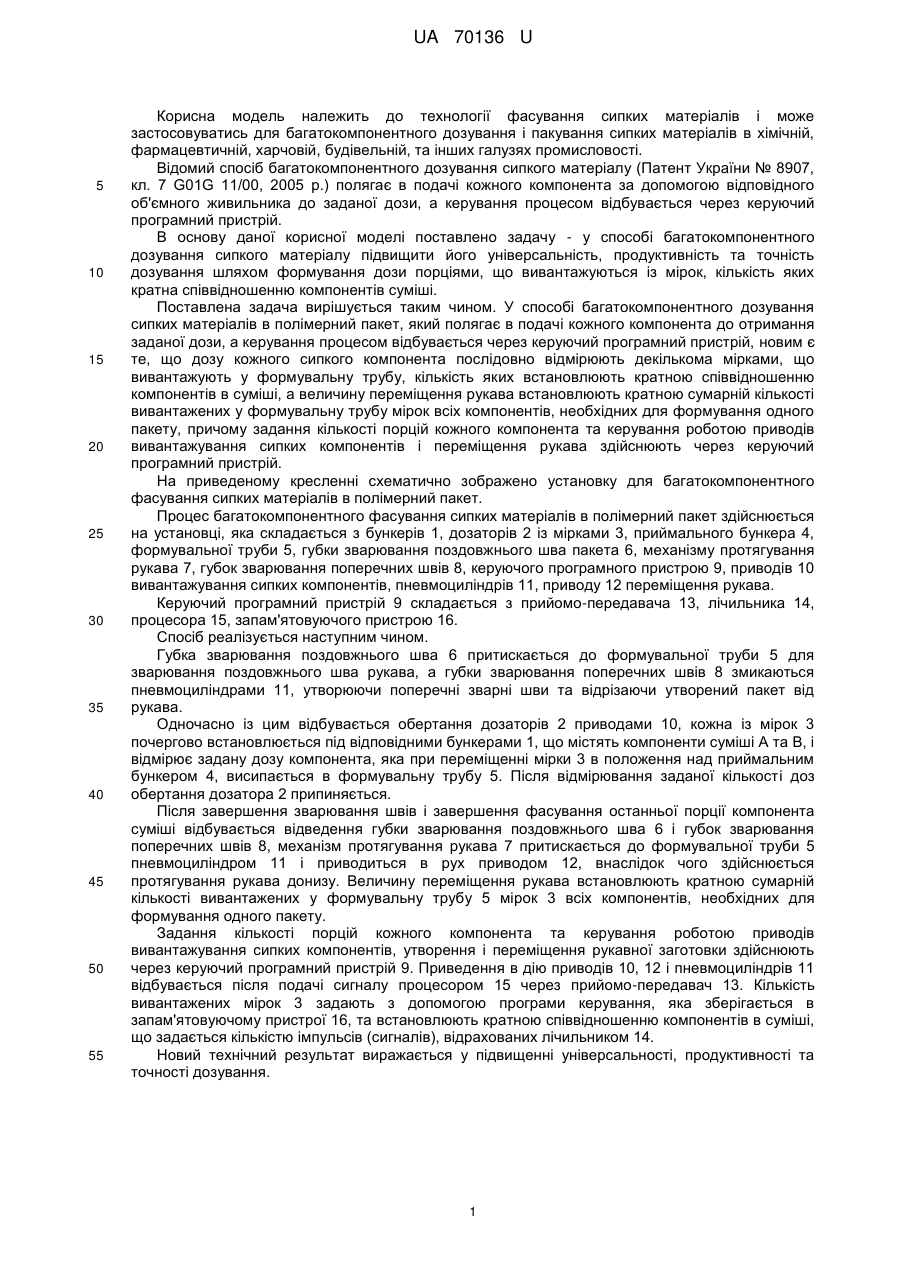

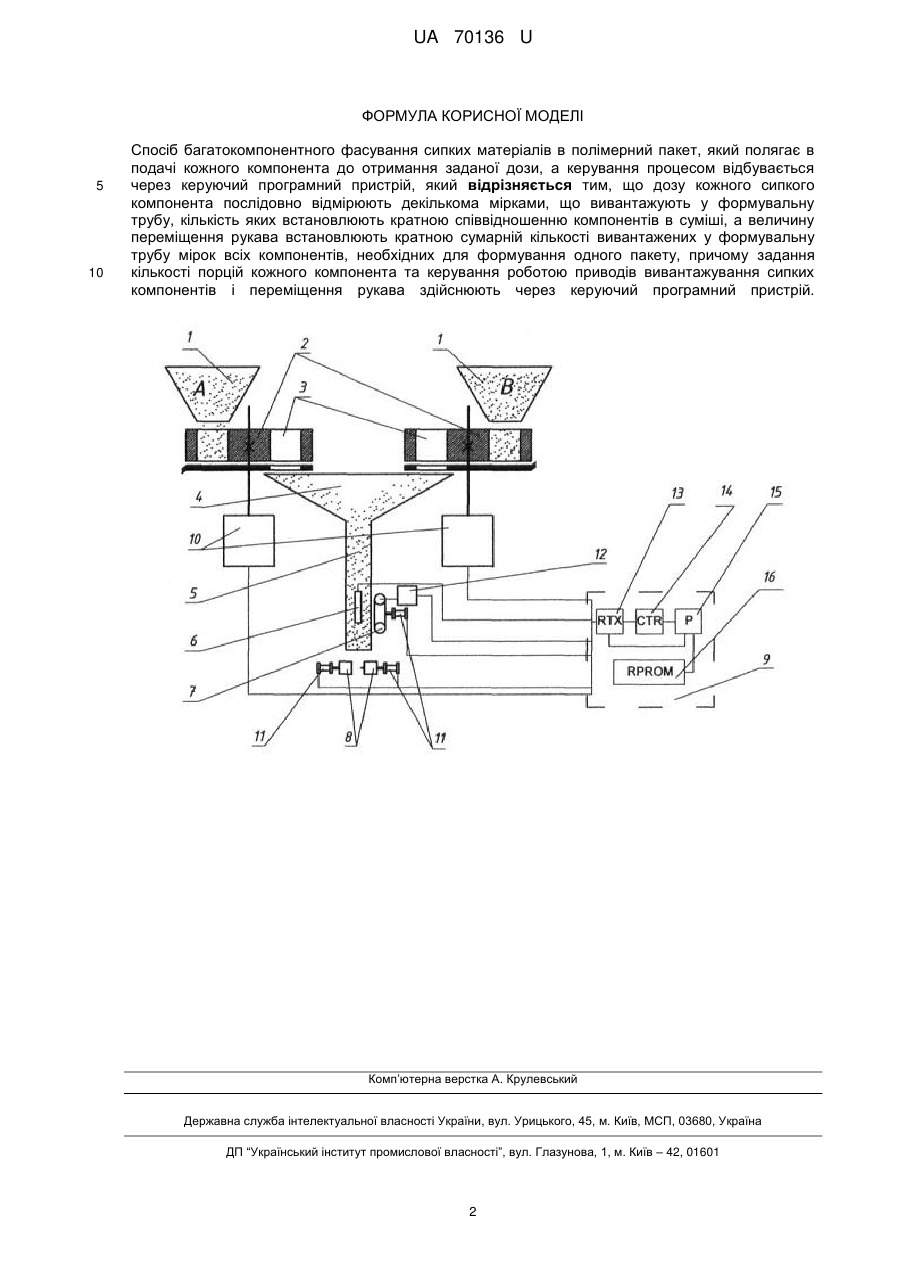

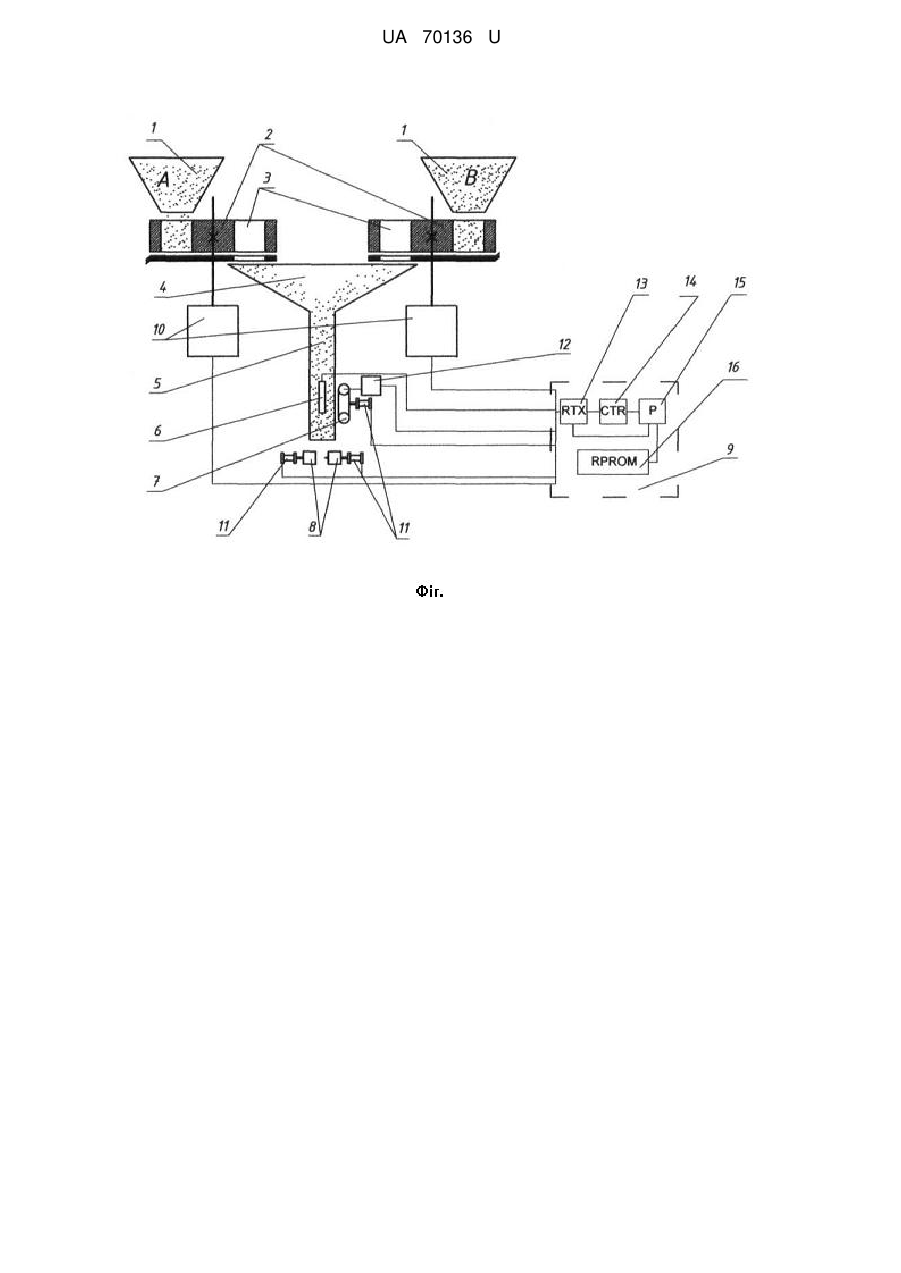

Реферат: UA 70136 U UA 70136 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології фасування сипких матеріалів і може застосовуватись для багатокомпонентного дозування і пакування сипких матеріалів в хімічній, фармацевтичній, харчовій, будівельній, та інших галузях промисловості. Відомий спосіб багатокомпонентного дозування сипкого матеріалу (Патент України № 8907, кл. 7 G01G 11/00, 2005 р.) полягає в подачі кожного компонента за допомогою відповідного об'ємного живильника до заданої дози, а керування процесом відбувається через керуючий програмний пристрій. В основу даної корисної моделі поставлено задачу - у способі багатокомпонентного дозування сипкого матеріалу підвищити його універсальність, продуктивність та точність дозування шляхом формування дози порціями, що вивантажуються iз мірок, кількість яких кратна співвідношенню компонентів суміші. Поставлена задача вирішується таким чином. У способі багатокомпонентного дозування сипких матеріалів в полімерний пакет, який полягає в подачі кожного компонента до отримання заданої дози, а керування процесом відбувається через керуючий програмний пристрій, новим є те, що дозу кожного сипкого компонента послідовно відмірюють декількома мірками, що вивантажують у формувальну трубу, кількість яких встановлюють кратною співвідношенню компонентів в суміші, а величину переміщення рукава встановлюють кратною сумарній кількості вивантажених у формувальну трубу мірок всіх компонентів, необхідних для формування одного пакету, причому задання кількості порцій кожного компонента та керування роботою приводів вивантажування сипких компонентів і переміщення рукава здійснюють через керуючий програмний пристрій. На приведеному кресленні схематично зображено установку для багатокомпонентного фасування сипких матеріалів в полімерний пакет. Процес багатокомпонентного фасування сипких матеріалів в полімерний пакет здійснюється на установці, яка складається з бункерів 1, дозаторів 2 із мірками 3, приймального бункера 4, формувальної труби 5, губки зварювання поздовжнього шва пакета 6, механізму протягування рукава 7, губок зварювання поперечних швів 8, керуючого програмного пристрою 9, приводів 10 вивантажування сипких компонентів, пневмоциліндрів 11, приводу 12 переміщення рукава. Керуючий програмний пристрій 9 складається з прийомо-передавача 13, лічильника 14, процесора 15, запам'ятовуючого пристрою 16. Спосіб реалізується наступним чином. Губка зварювання поздовжнього шва 6 притискається до формувальної труби 5 для зварювання поздовжнього шва рукава, а губки зварювання поперечних швів 8 змикаються пневмоциліндрами 11, утворюючи поперечні зварні шви та відрізаючи утворений пакет від рукава. Одночасно із цим відбувається обертання дозаторів 2 приводами 10, кожна із мірок 3 почергово встановлюється під відповідними бункерами 1, що містять компоненти суміші А та В, і відмірює задану дозу компонента, яка при переміщенні мірки 3 в положення над приймальним бункером 4, висипається в формувальну трубу 5. Після відмірювання заданої кількості доз обертання дозатора 2 припиняється. Після завершення зварювання швів і завершення фасування останньої порції компонента суміші відбувається відведення губки зварювання поздовжнього шва 6 і губок зварювання поперечних швів 8, механізм протягування рукава 7 притискається до формувальної труби 5 пневмоциліндром 11 і приводиться в рух приводом 12, внаслідок чого здійснюється протягування рукава донизу. Величину переміщення рукава встановлюють кратною сумарній кількості вивантажених у формувальну трубу 5 мірок 3 всіх компонентів, необхідних для формування одного пакету. Задання кількості порцій кожного компонента та керування роботою приводів вивантажування сипких компонентів, утворення і переміщення рукавної заготовки здійснюють через керуючий програмний пристрій 9. Приведення в дію приводів 10, 12 і пневмоциліндрів 11 відбувається після подачі сигналу процесором 15 через прийомо-передавач 13. Кількість вивантажених мірок 3 задають з допомогою програми керування, яка зберігається в запам'ятовуючому пристрої 16, та встановлюють кратною співвідношенню компонентів в суміші, що задається кількістю імпульсів (сигналів), відрахованих лічильником 14. Новий технічний результат виражається у підвищенні універсальності, продуктивності та точності дозування. 1 UA 70136 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб багатокомпонентного фасування сипких матеріалів в полімерний пакет, який полягає в подачі кожного компонентадо отримання заданої дози, а керування процесом відбувається через керуючий програмний пристрій, який відрізняється тим, що дозу кожного сипкого компонента послідовно відмірюють декількома мірками, що вивантажують у формувальну трубу, кількість яких встановлюють кратною співвідношенню компонентів в суміші, а величину переміщення рукава встановлюють кратною сумарній кількості вивантажених у формувальну трубу мірок всіх компонентів, необхідних для формування одного пакету, причому задання кількості порцій кожного компонента та керування роботою приводів вивантажування сипких компонентів і переміщення рукава здійснюють через керуючий програмний пристрій. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
