Форма для виготовлення будівельних плит, переважно дорожніх

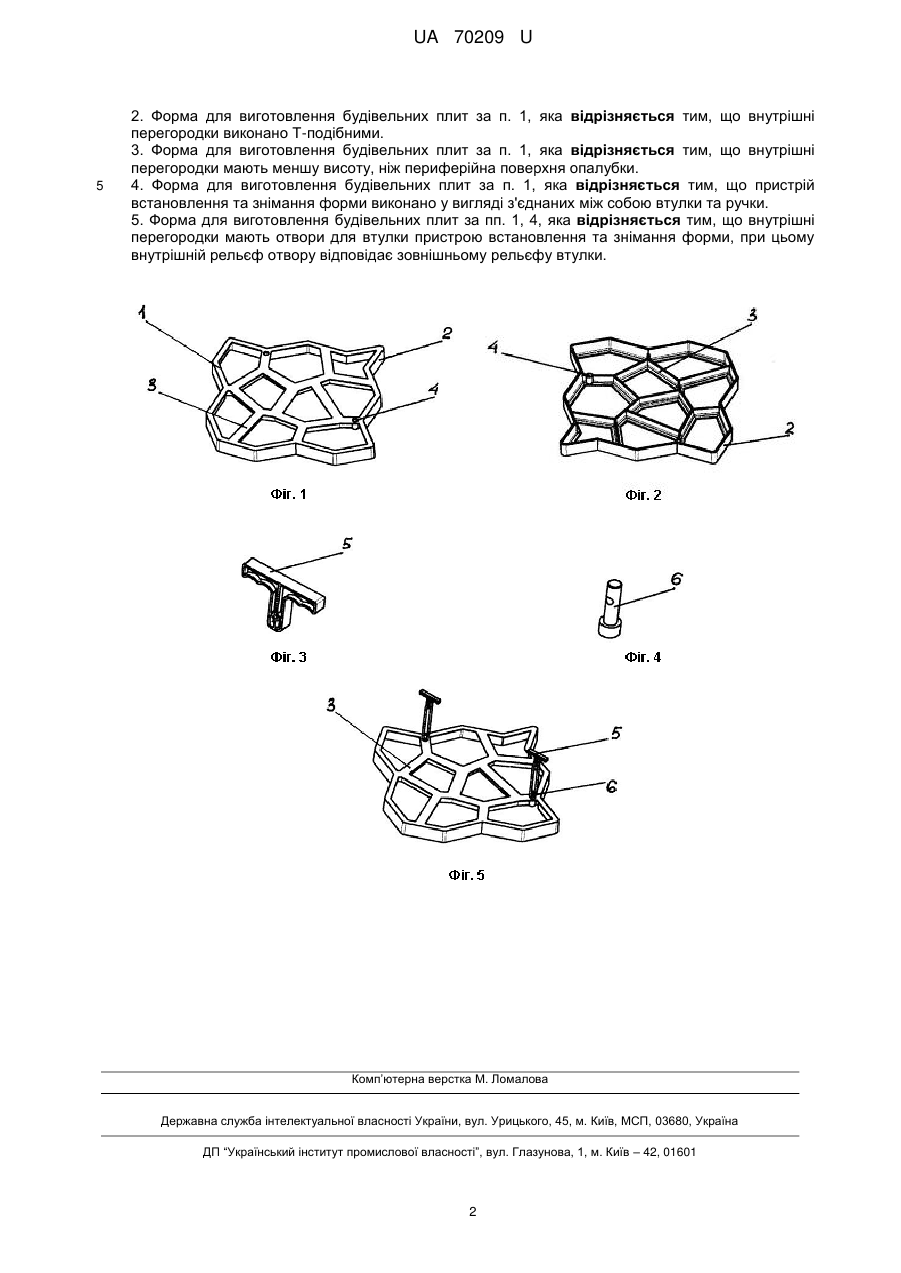

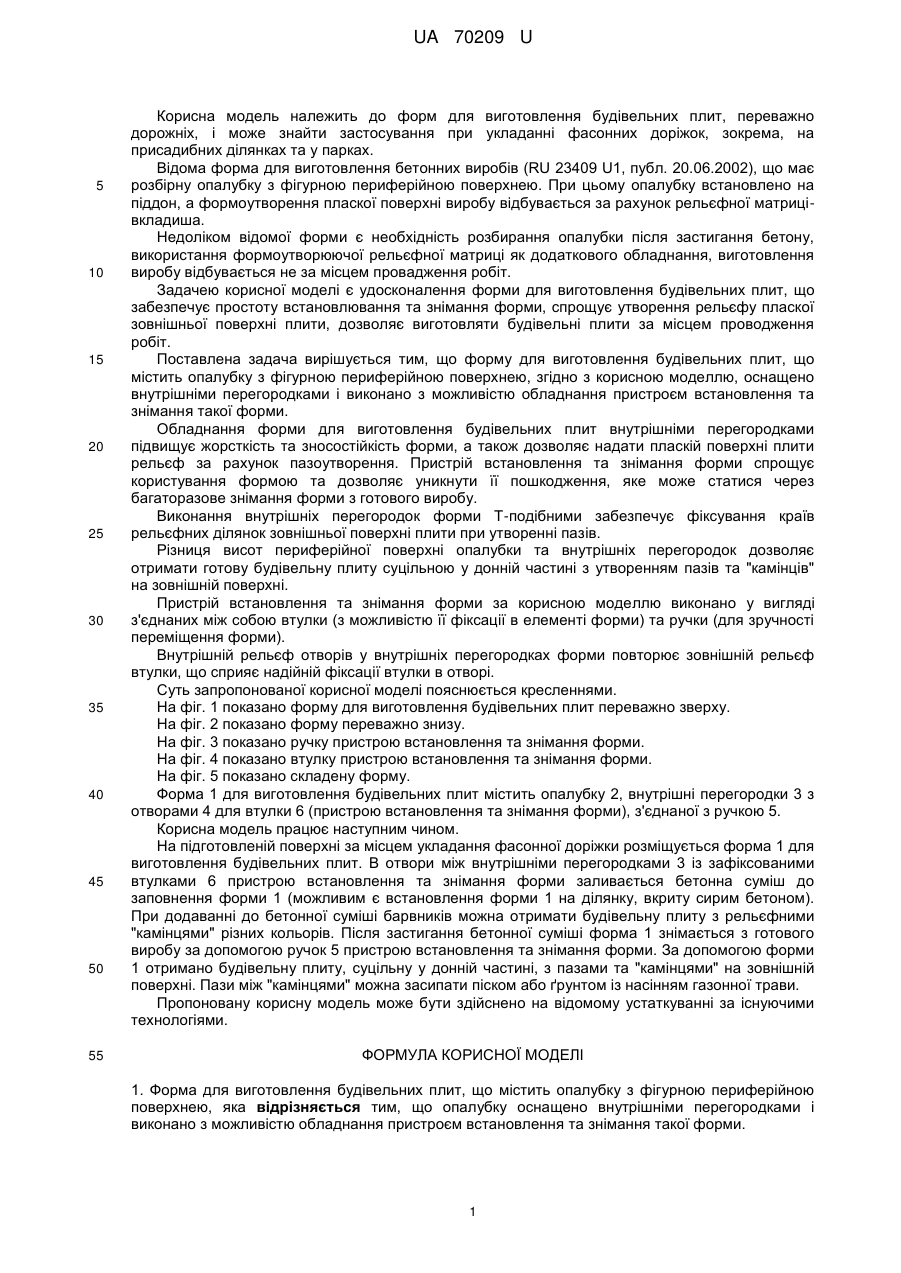

Реферат: Форма для виготовлення будівельних плит містить опалубку з фігурною периферійною поверхнею. Опалубку оснащено внутрішніми перегородками і виконано з можливістю обладнання пристроєм встановлення та знімання такої форми. UA 70209 U (54) ФОРМА ДЛЯ ВИГОТОВЛЕННЯ БУДІВЕЛЬНИХ ПЛИТ, ПЕРЕВАЖНО ДОРОЖНІХ UA 70209 U UA 70209 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до форм для виготовлення будівельних плит, переважно дорожніх, і може знайти застосування при укладанні фасонних доріжок, зокрема, на присадибних ділянках та у парках. Відома форма для виготовлення бетонних виробів (RU 23409 U1, публ. 20.06.2002), що має розбірну опалубку з фігурною периферійною поверхнею. При цьому опалубку встановлено на піддон, а формоутворення пласкої поверхні виробу відбувається за рахунок рельєфної матрицівкладиша. Недоліком відомої форми є необхідність розбирання опалубки після застигання бетону, використання формоутворюючої рельєфної матриці як додаткового обладнання, виготовлення виробу відбувається не за місцем провадження робіт. Задачею корисної моделі є удосконалення форми для виготовлення будівельних плит, що забезпечує простоту встановлювання та знімання форми, спрощує утворення рельєфу пласкої зовнішньої поверхні плити, дозволяє виготовляти будівельні плити за місцем проводження робіт. Поставлена задача вирішується тим, що форму для виготовлення будівельних плит, що містить опалубку з фігурною периферійною поверхнею, згідно з корисною моделлю, оснащено внутрішніми перегородками і виконано з можливістю обладнання пристроєм встановлення та знімання такої форми. Обладнання форми для виготовлення будівельних плит внутрішніми перегородками підвищує жорсткість та зносостійкість форми, а також дозволяє надати пласкій поверхні плити рельєф за рахунок пазоутворення. Пристрій встановлення та знімання форми спрощує користування формою та дозволяє уникнути її пошкодження, яке може статися через багаторазове знімання форми з готового виробу. Виконання внутрішніх перегородок форми Т-подібними забезпечує фіксування країв рельєфних ділянок зовнішньої поверхні плити при утворенні пазів. Різниця висот периферійної поверхні опалубки та внутрішніх перегородок дозволяє отримати готову будівельну плиту суцільною у донній частині з утворенням пазів та "камінців" на зовнішній поверхні. Пристрій встановлення та знімання форми за корисною моделлю виконано у вигляді з'єднаних між собою втулки (з можливістю її фіксації в елементі форми) та ручки (для зручності переміщення форми). Внутрішній рельєф отворів у внутрішніх перегородках форми повторює зовнішній рельєф втулки, що сприяє надійній фіксації втулки в отворі. Суть запропонованої корисної моделі пояснюється кресленнями. На фіг. 1 показано форму для виготовлення будівельних плит переважно зверху. На фіг. 2 показано форму переважно знизу. На фіг. 3 показано ручку пристрою встановлення та знімання форми. На фіг. 4 показано втулку пристрою встановлення та знімання форми. На фіг. 5 показано складену форму. Форма 1 для виготовлення будівельних плит містить опалубку 2, внутрішні перегородки 3 з отворами 4 для втулки 6 (пристрою встановлення та знімання форми), з'єднаної з ручкою 5. Корисна модель працює наступним чином. На підготовленій поверхні за місцем укладання фасонної доріжки розміщується форма 1 для виготовлення будівельних плит. В отвори між внутрішніми перегородками 3 із зафіксованими втулками 6 пристрою встановлення та знімання форми заливається бетонна суміш до заповнення форми 1 (можливим є встановлення форми 1 на ділянку, вкриту сирим бетоном). При додаванні до бетонної суміші барвників можна отримати будівельну плиту з рельєфними "камінцями" різних кольорів. Після застигання бетонної суміші форма 1 знімається з готового виробу за допомогою ручок 5 пристрою встановлення та знімання форми. За допомогою форми 1 отримано будівельну плиту, суцільну у донній частині, з пазами та "камінцями" на зовнішній поверхні. Пази між "камінцями" можна засипати піском або ґрунтом із насінням газонної трави. Пропоновану корисну модель може бути здійснено на відомому устаткуванні за існуючими технологіями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Форма для виготовлення будівельних плит, що містить опалубку з фігурною периферійною поверхнею, яка відрізняється тим, що опалубку оснащено внутрішніми перегородками і виконано з можливістю обладнання пристроєм встановлення та знімання такої форми. 1 UA 70209 U 5 2. Форма для виготовлення будівельних плит за п. 1, яка відрізняється тим, що внутрішні перегородки виконано Т-подібними. 3. Форма для виготовлення будівельних плит за п. 1, яка відрізняється тим, що внутрішні перегородки мають меншу висоту, ніж периферійна поверхня опалубки. 4. Форма для виготовлення будівельних плит за п. 1, яка відрізняється тим, що пристрій встановлення та знімання форми виконано у вигляді з'єднаних між собою втулки та ручки. 5. Форма для виготовлення будівельних плит за пп. 1, 4, яка відрізняється тим, що внутрішні перегородки мають отвори для втулки пристрою встановлення та знімання форми, при цьому внутрішній рельєф отвору відповідає зовнішньому рельєфу втулки. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
