Спосіб індивідуального відливання поршневих кілець у кокіль

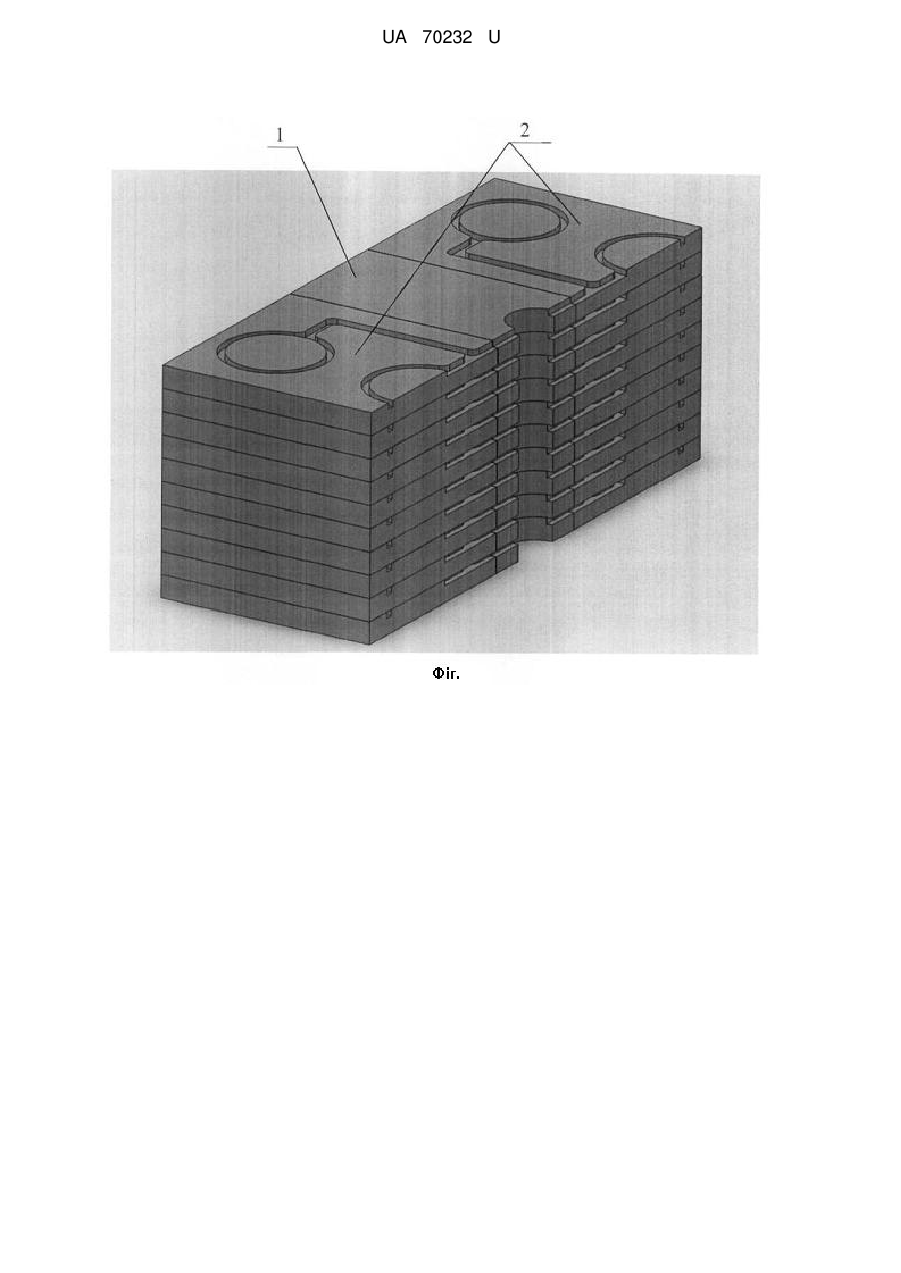

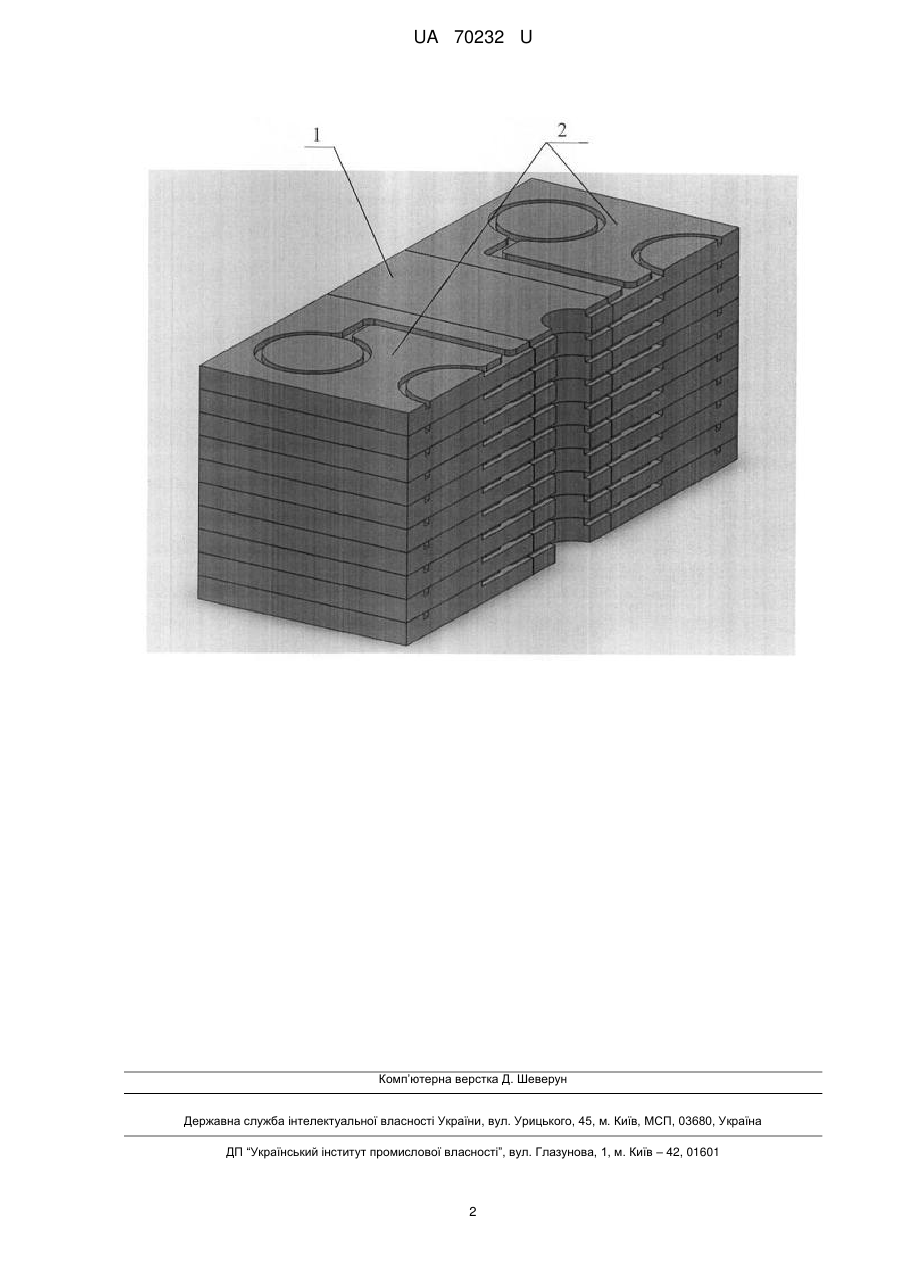

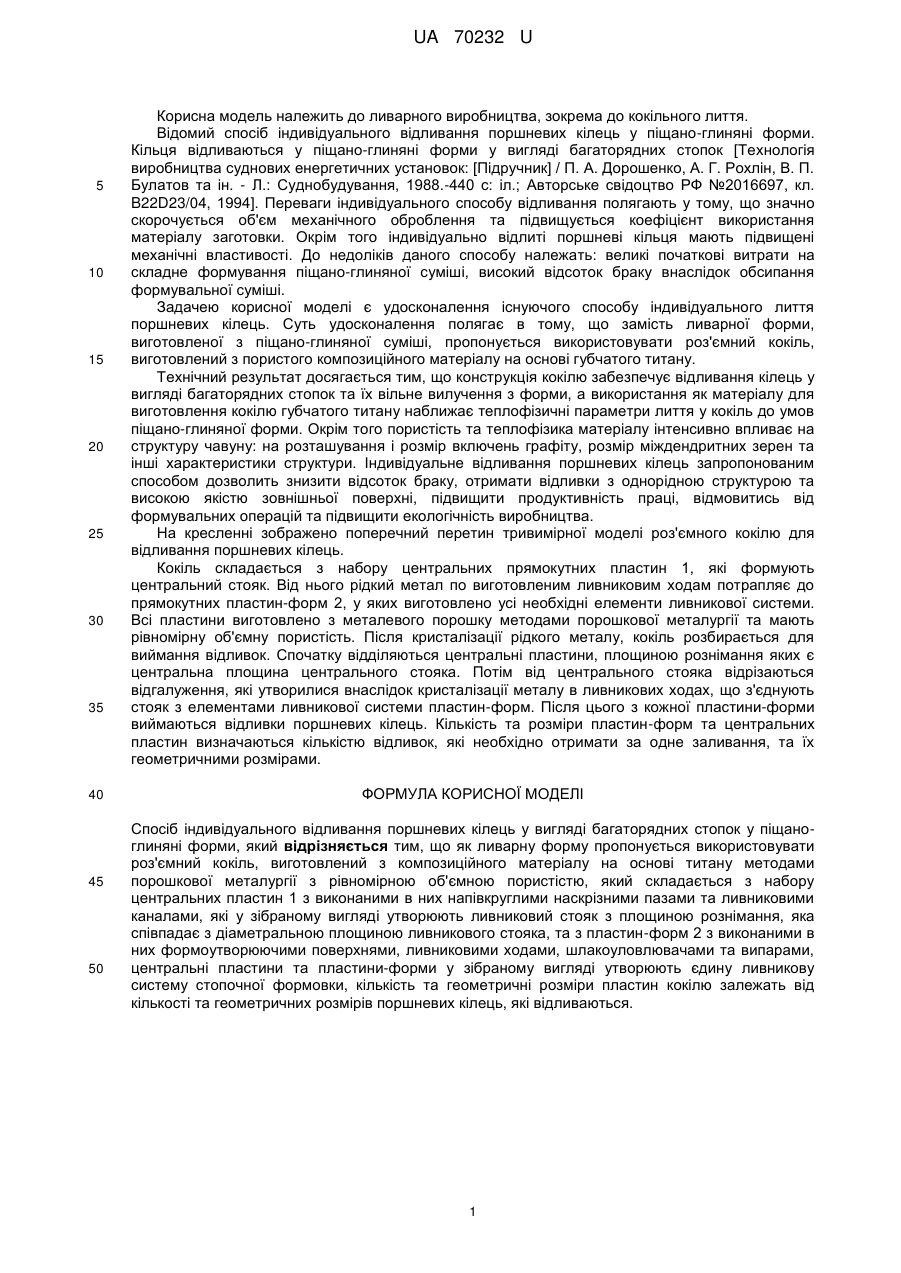

Реферат: Спосіб індивідуального відливання поршневих кілець у вигляді багаторядних стопок у піщаноглиняні форми, при якому як ливарну форму пропонується використовувати роз'ємний кокіль, виготовлений з композиційного матеріалу на основі титану методами порошкової металургії з рівномірною об'ємною пористістю, який складається з набору центральних пластин 1 з виконаними в них напівкруглими наскрізними пазами та ливниковими каналами, які у зібраному вигляді утворюють ливниковий стояк з площиною рознімання, яка співпадає з діаметральною площиною ливникового стояка, та з пластин-форм 2 з виконаними в них формоутворюючими поверхнями, ливниковими ходами, шлакоуловлювачами та випарами, центральні пластини та пластини-форми у зібраному вигляді утворюють єдину ливникову систему стопочної формовки, кількість та геометричні розміри пластин кокілю залежать від кількості та геометричних розмірів поршневих кілець, які відливаються. UA 70232 U (54) СПОСІБ ІНДИВІДУАЛЬНОГО ВІДЛИВАННЯ ПОРШНЕВИХ КІЛЕЦЬ У КОКІЛЬ UA 70232 U UA 70232 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до ливарного виробництва, зокрема до кокільного лиття. Відомий спосіб індивідуального відливання поршневих кілець у піщано-глиняні форми. Кільця відливаються у піщано-глиняні форми у вигляді багаторядних стопок [Технологія виробництва суднових енергетичних установок: [Підручник] / П. А. Дорошенко, А. Г. Рохлін, В. П. Булатов та ін. - Л.: Суднобудування, 1988.-440 с: іл.; Авторське свідоцтво РФ №2016697, кл. B22D23/04, 1994]. Переваги індивідуального способу відливання полягають у тому, що значно скорочується об'єм механічного оброблення та підвищується коефіцієнт використання матеріалу заготовки. Окрім того індивідуально відлиті поршневі кільця мають підвищені механічні властивості. До недоліків даного способу належать: великі початкові витрати на складне формування піщано-глиняної суміші, високий відсоток браку внаслідок обсипання формувальної суміші. Задачею корисної моделі є удосконалення існуючого способу індивідуального лиття поршневих кілець. Суть удосконалення полягає в тому, що замість ливарної форми, виготовленої з піщано-глиняної суміші, пропонується використовувати роз'ємний кокіль, виготовлений з пористого композиційного матеріалу на основі губчатого титану. Технічний результат досягається тим, що конструкція кокілю забезпечує відливання кілець у вигляді багаторядних стопок та їх вільне вилучення з форми, а використання як матеріалу для виготовлення кокілю губчатого титану наближає теплофізичні параметри лиття у кокіль до умов піщано-глиняної форми. Окрім того пористість та теплофізика матеріалу інтенсивно впливає на структуру чавуну: на розташування і розмір включень графіту, розмір міждендритних зерен та інші характеристики структури. Індивідуальне відливання поршневих кілець запропонованим способом дозволить знизити відсоток браку, отримати відливки з однорідною структурою та високою якістю зовнішньої поверхні, підвищити продуктивність праці, відмовитись від формувальних операцій та підвищити екологічність виробництва. На кресленні зображено поперечний перетин тривимірної моделі роз'ємного кокілю для відливання поршневих кілець. Кокіль складається з набору центральних прямокутних пластин 1, які формують центральний стояк. Від нього рідкий метал по виготовленим ливниковим ходам потрапляє до прямокутних пластин-форм 2, у яких виготовлено усі необхідні елементи ливникової системи. Всі пластини виготовлено з металевого порошку методами порошкової металургії та мають рівномірну об'ємну пористість. Після кристалізації рідкого металу, кокіль розбирається для виймання відливок. Спочатку відділяються центральні пластини, площиною рознімання яких є центральна площина центрального стояка. Потім від центрального стояка відрізаються відгалуження, які утворилися внаслідок кристалізації металу в ливникових ходах, що з'єднують стояк з елементами ливникової системи пластин-форм. Після цього з кожної пластини-форми виймаються відливки поршневих кілець. Кількість та розміри пластин-форм та центральних пластин визначаються кількістю відливок, які необхідно отримати за одне заливання, та їх геометричними розмірами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб індивідуального відливання поршневих кілець у вигляді багаторядних стопок у піщаноглиняні форми, який відрізняється тим, що як ливарну форму пропонується використовувати роз'ємний кокіль, виготовлений з композиційного матеріалу на основі титану методами порошкової металургії з рівномірною об'ємною пористістю, який складається з набору центральних пластин 1 з виконаними в них напівкруглими наскрізними пазами та ливниковими каналами, які у зібраному вигляді утворюють ливниковий стояк з площиною рознімання, яка співпадає з діаметральною площиною ливникового стояка, та з пластин-форм 2 з виконаними в них формоутворюючими поверхнями, ливниковими ходами, шлакоуловлювачами та випарами, центральні пластини та пластини-форми у зібраному вигляді утворюють єдину ливникову систему стопочної формовки, кількість та геометричні розміри пластин кокілю залежать від кількості та геометричних розмірів поршневих кілець, які відливаються. 1 UA 70232 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
