Робочий орган для міжрядної обробки ґрунту

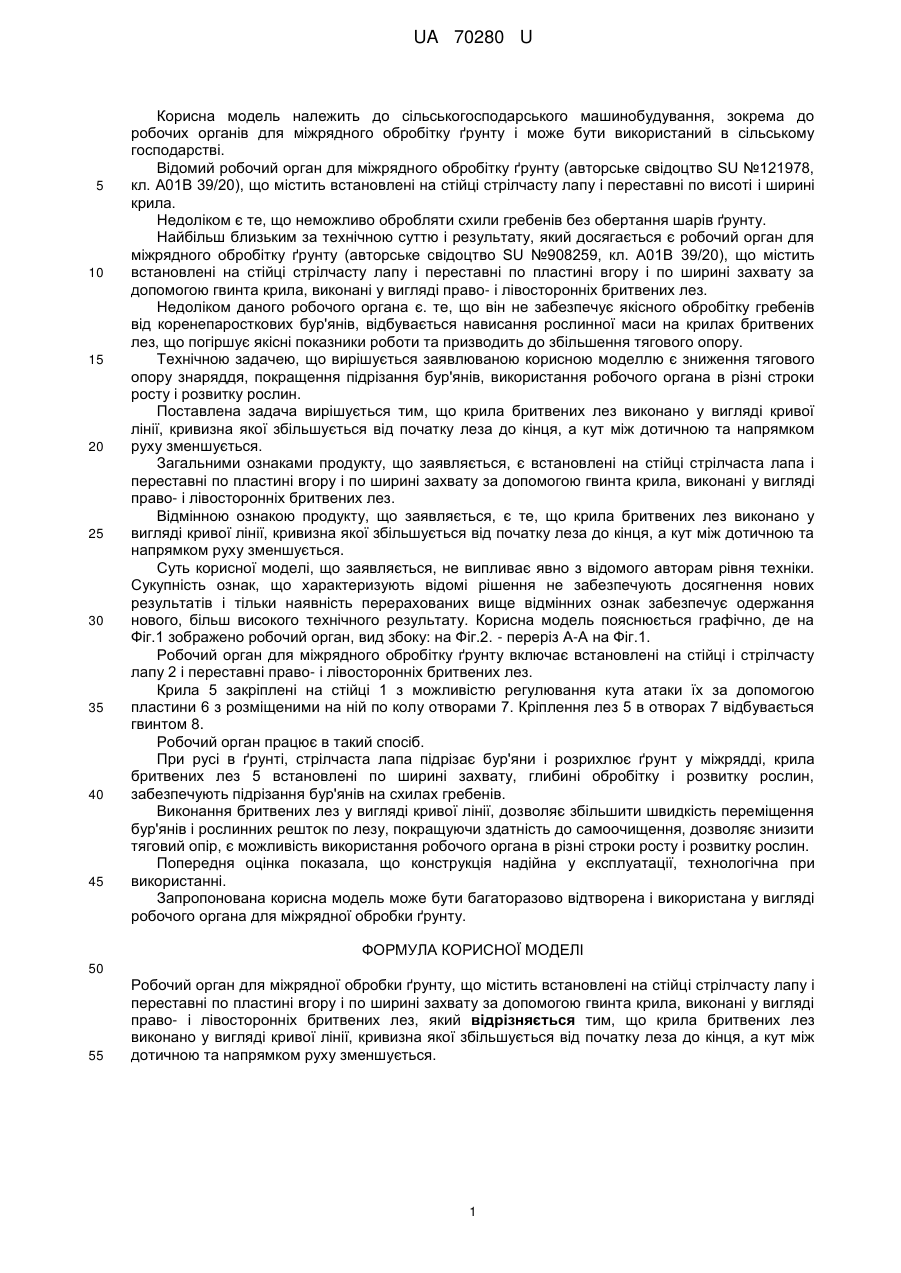

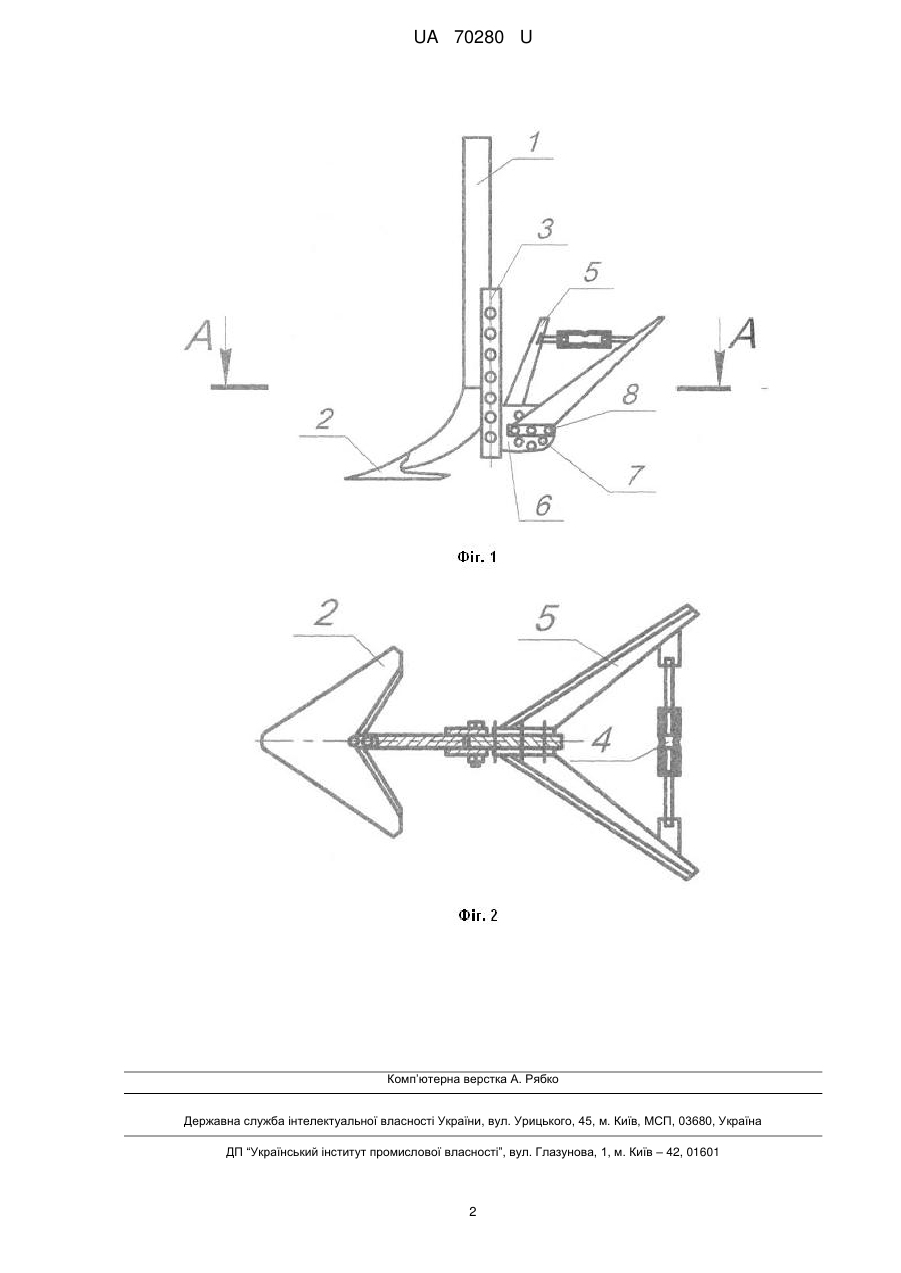

Реферат: UA 70280 U UA 70280 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів для міжрядного обробітку ґрунту і може бути використаний в сільському господарстві. Відомий робочий орган для міжрядного обробітку ґрунту (авторське свідоцтво SU №121978, кл. А01В 39/20), що містить встановлені на стійці стрілчасту лапу і переставні по висоті і ширині крила. Недоліком є те, що неможливо обробляти схили гребенів без обертання шарів ґрунту. Найбільш близьким за технічною суттю і результату, який досягається є робочий орган для міжрядного обробітку ґрунту (авторське свідоцтво SU №908259, кл. А01В 39/20), що містить встановлені на стійці стрілчасту лапу і переставні по пластині вгору і по ширині захвату за допомогою гвинта крила, виконані у вигляді право- і лівосторонніх бритвених лез. Недоліком даного робочого органа є. те, що він не забезпечує якісного обробітку гребенів від коренепаросткових бур'янів, відбувається нависання рослинної маси на крилах бритвених лез, що погіршує якісні показники роботи та призводить до збільшення тягового опору. Технічною задачею, що вирішується заявлюваною корисною моделлю є зниження тягового опору знаряддя, покращення підрізання бур'янів, використання робочого органа в різні строки росту і розвитку рослин. Поставлена задача вирішується тим, що крила бритвених лез виконано у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. Загальними ознаками продукту, що заявляється, є встановлені на стійці стрілчаста лапа і переставні по пластині вгору і по ширині захвату за допомогою гвинта крила, виконані у вигляді право- і лівосторонніх бритвених лез. Відмінною ознакою продукту, що заявляється, є те, що крила бритвених лез виконано у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на Фіг.1 зображено робочий орган, вид збоку: на Фіг.2. - переріз А-А на Фіг.1. Робочий орган для міжрядного обробітку ґрунту включає встановлені на стійці і стрілчасту лапу 2 і переставні право- і лівосторонніх бритвених лез. Крила 5 закріплені на стійці 1 з можливістю регулювання кута атаки їх за допомогою пластини 6 з розміщеними на ній по колу отворами 7. Кріплення лез 5 в отворах 7 відбувається гвинтом 8. Робочий орган працює в такий спосіб. При русі в ґрунті, стрілчаста лапа підрізає бур'яни і розрихлює ґрунт у міжрядді, крила бритвених лез 5 встановлені по ширині захвату, глибині обробітку і розвитку рослин, забезпечують підрізання бур'янів на схилах гребенів. Виконання бритвених лез у вигляді кривої лінії, дозволяє збільшити швидкість переміщення бур'янів і рослинних решток по лезу, покращуючи здатність до самоочищення, дозволяє знизити тяговий опір, є можливість використання робочого органа в різні строки росту і розвитку рослин. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органа для міжрядної обробки ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Робочий орган для міжрядної обробки ґрунту, що містить встановлені на стійці стрілчасту лапу і переставні по пластині вгору і по ширині захвату за допомогою гвинта крила, виконані у вигляді право- і лівосторонніх бритвених лез, який відрізняється тим, що крила бритвених лез виконано у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. 1 UA 70280 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
