Заглибний колекторний електродвигун

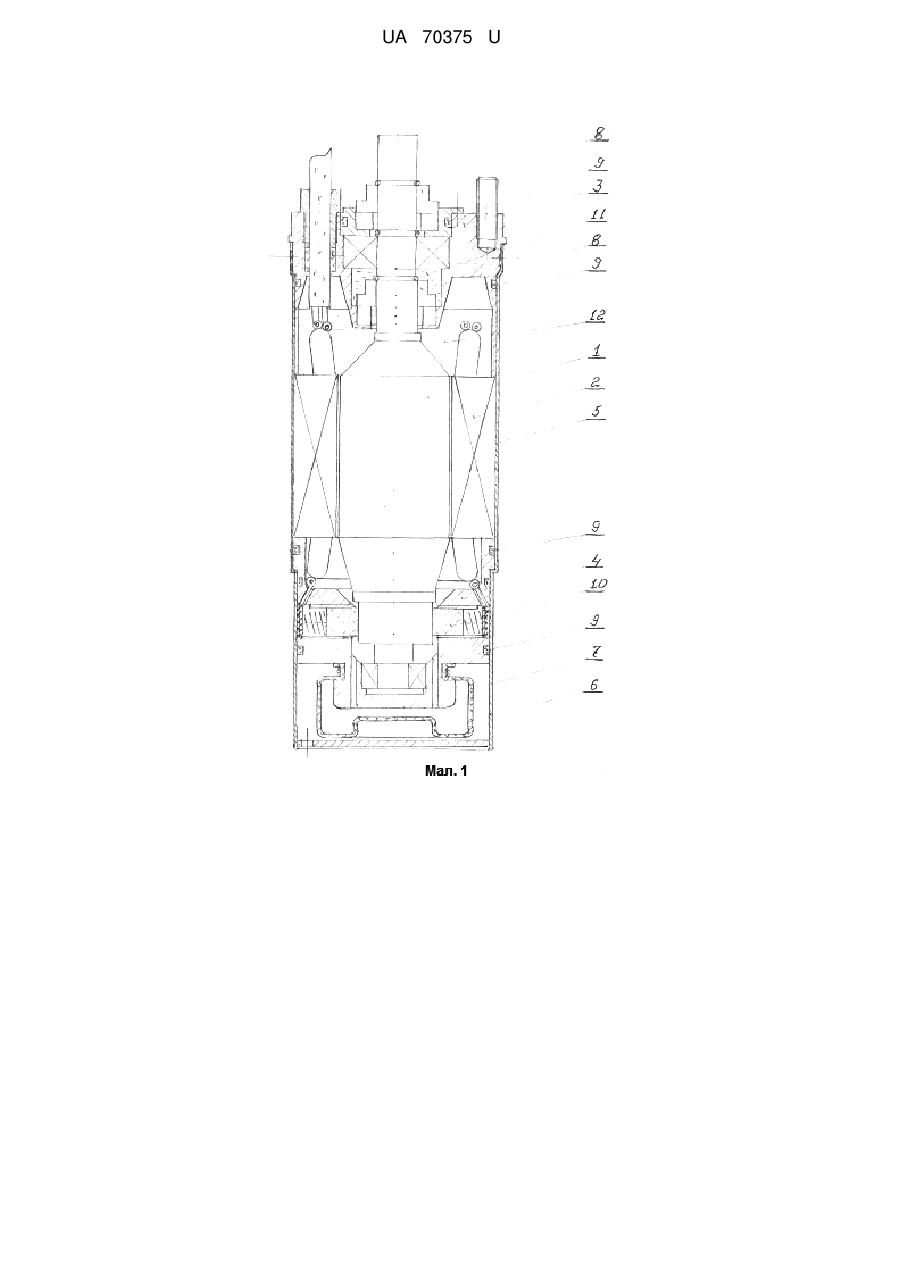

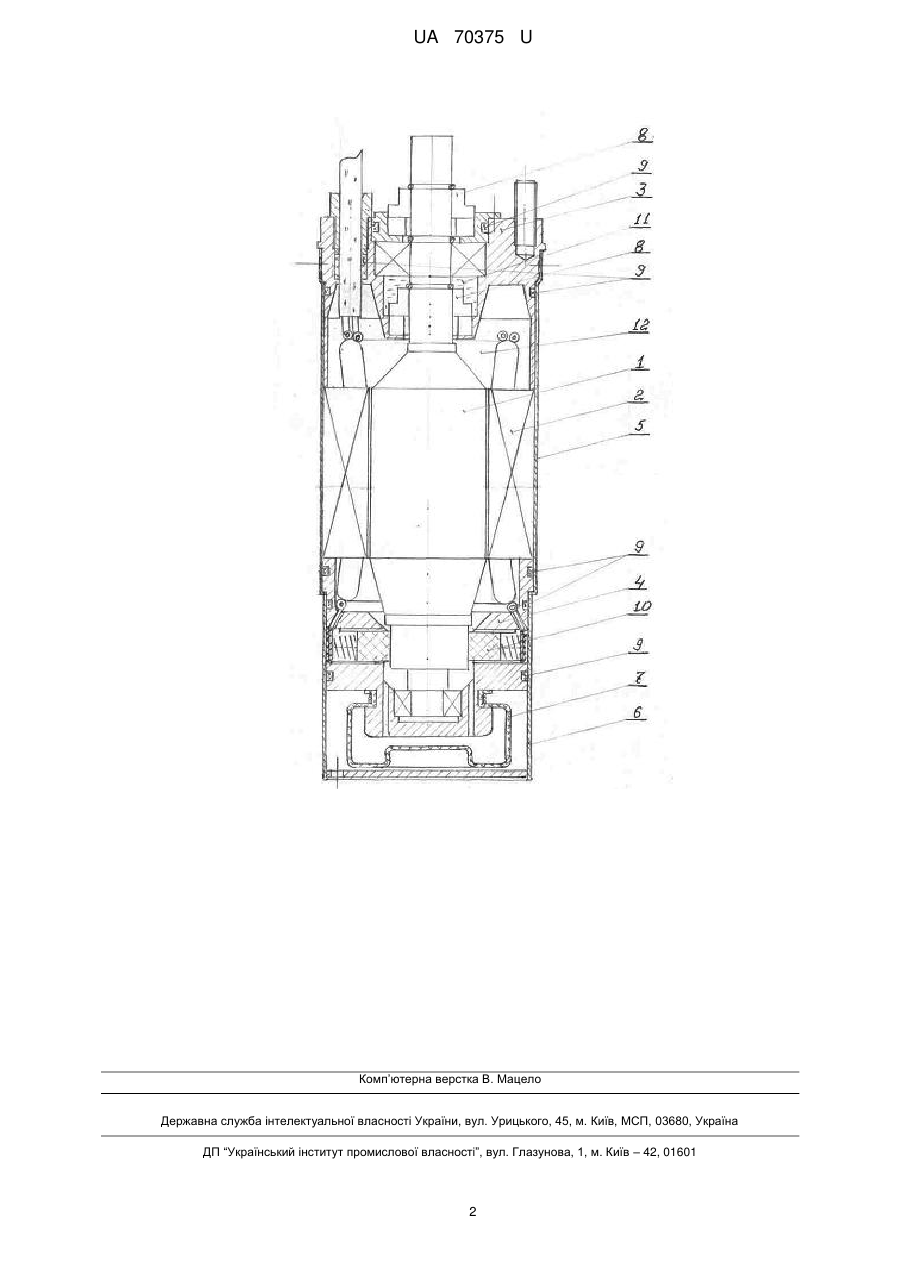

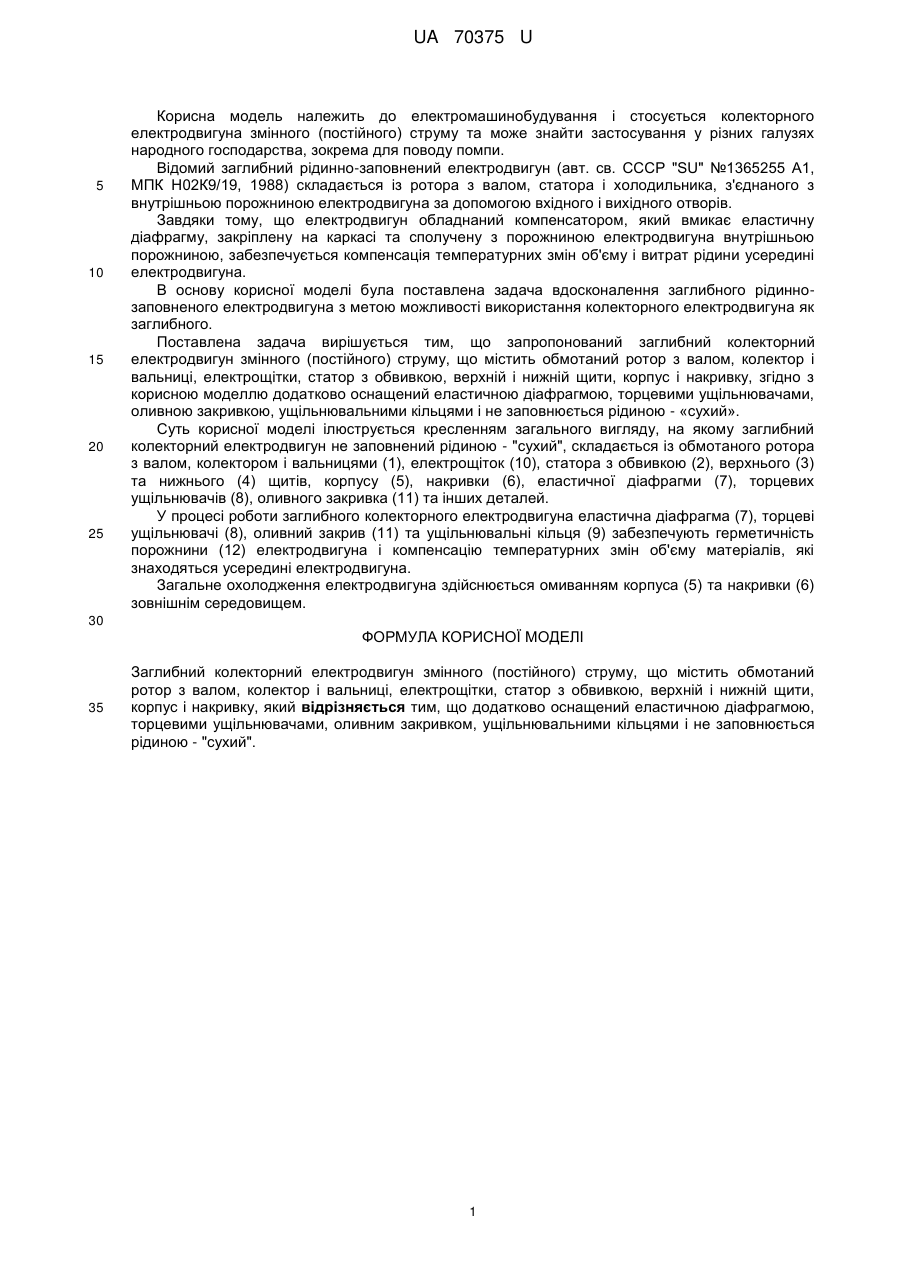

Реферат: UA 70375 U UA 70375 U 5 10 15 20 25 Корисна модель належить до електромашинобудування і стосується колекторного електродвигуна змінного (постійного) струму та може знайти застосування у різних галузях народного господарства, зокрема для поводу помпи. Відомий заглибний рідинно-заповнений електродвигун (авт. св. СССР "SU" №1365255 А1, МПК Н02К9/19, 1988) складається із ротора з валом, статора і холодильника, з'єднаного з внутрішньою порожниною електродвигуна за допомогою вхідного і вихідного отворів. Завдяки тому, що електродвигун обладнаний компенсатором, який вмикає еластичну діафрагму, закріплену на каркасі та сполучену з порожниною електродвигуна внутрішньою порожниною, забезпечується компенсація температурних змін об'єму і витрат рідини усередині електродвигуна. В основу корисної моделі була поставлена задача вдосконалення заглибного рідиннозаповненого електродвигуна з метою можливості використання колекторного електродвигуна як заглибного. Поставлена задача вирішується тим, що запропонований заглибний колекторний електродвигун змінного (постійного) струму, що містить обмотаний ротор з валом, колектор і вальниці, електрощітки, статор з обвивкою, верхній і нижній щити, корпус і накривку, згідно з корисною моделлю додатково оснащений еластичною діафрагмою, торцевими ущільнювачами, оливною закривкою, ущільнювальними кільцями і не заповнюється рідиною - «сухий». Суть корисної моделі ілюструється кресленням загального вигляду, на якому заглибний колекторний електродвигун не заповнений рідиною - "сухий", складається із обмотаного ротора з валом, колектором і вальницями (1), електрощіток (10), статора з обвивкою (2), верхнього (3) та нижнього (4) щитів, корпусу (5), накривки (6), еластичної діафрагми (7), торцевих ущільнювачів (8), оливного закривка (11) та інших деталей. У процесі роботи заглибного колекторного електродвигуна еластична діафрагма (7), торцеві ущільнювачі (8), оливний закрив (11) та ущільнювальні кільця (9) забезпечують герметичність порожнини (12) електродвигуна і компенсацію температурних змін об'єму матеріалів, які знаходяться усередині електродвигуна. Загальне охолодження електродвигуна здійснюється омиванням корпуса (5) та накривки (6) зовнішнім середовищем. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Заглибний колекторний електродвигун змінного (постійного) струму, що містить обмотаний ротор з валом, колектор і вальниці, електрощітки, статор з обвивкою, верхній і нижній щити, корпус і накривку, який відрізняється тим, що додатково оснащений еластичною діафрагмою, торцевими ущільнювачами, оливним закривком, ущільнювальними кільцями і не заповнюється рідиною - "сухий". 1 UA 70375 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
