Голка в’язальної машини

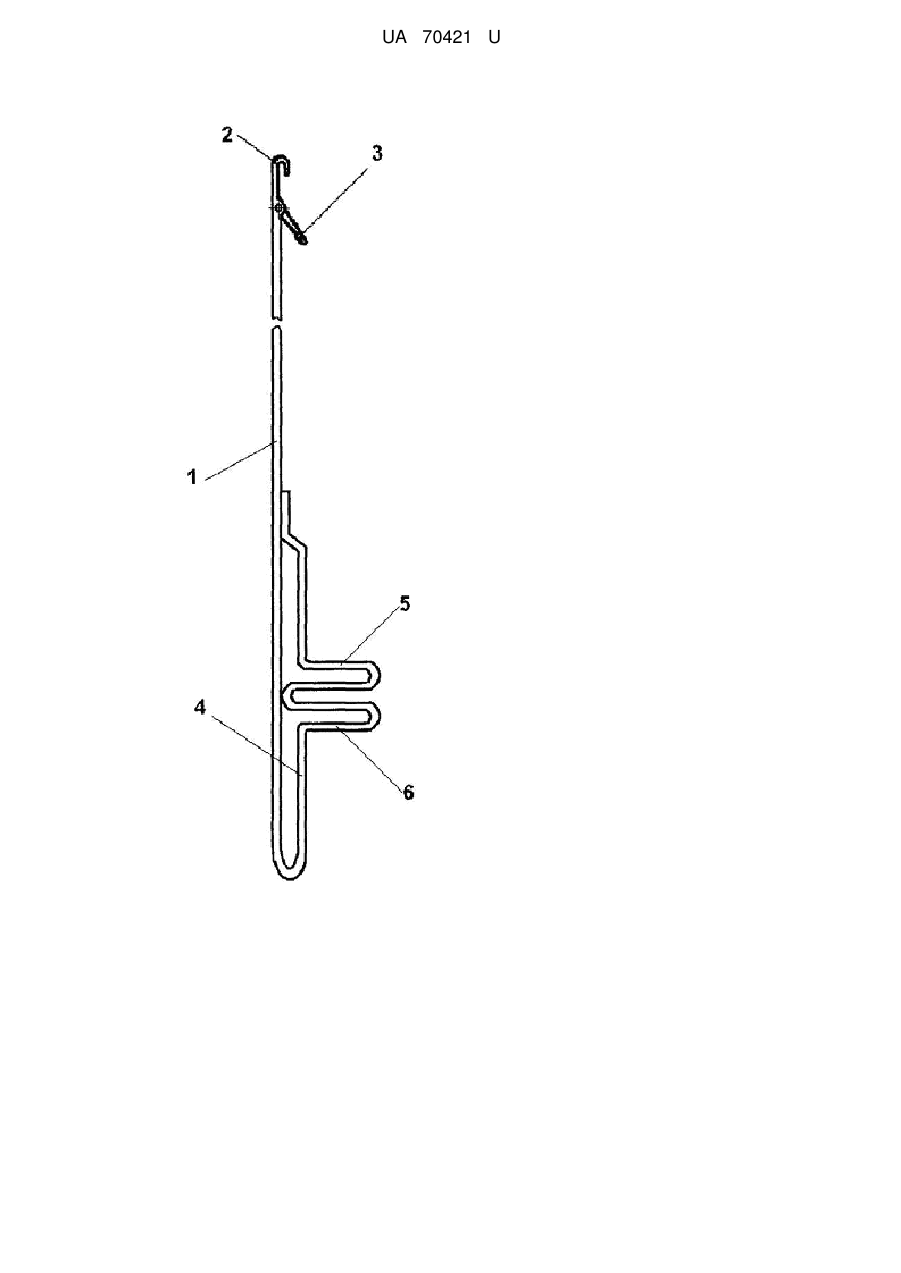

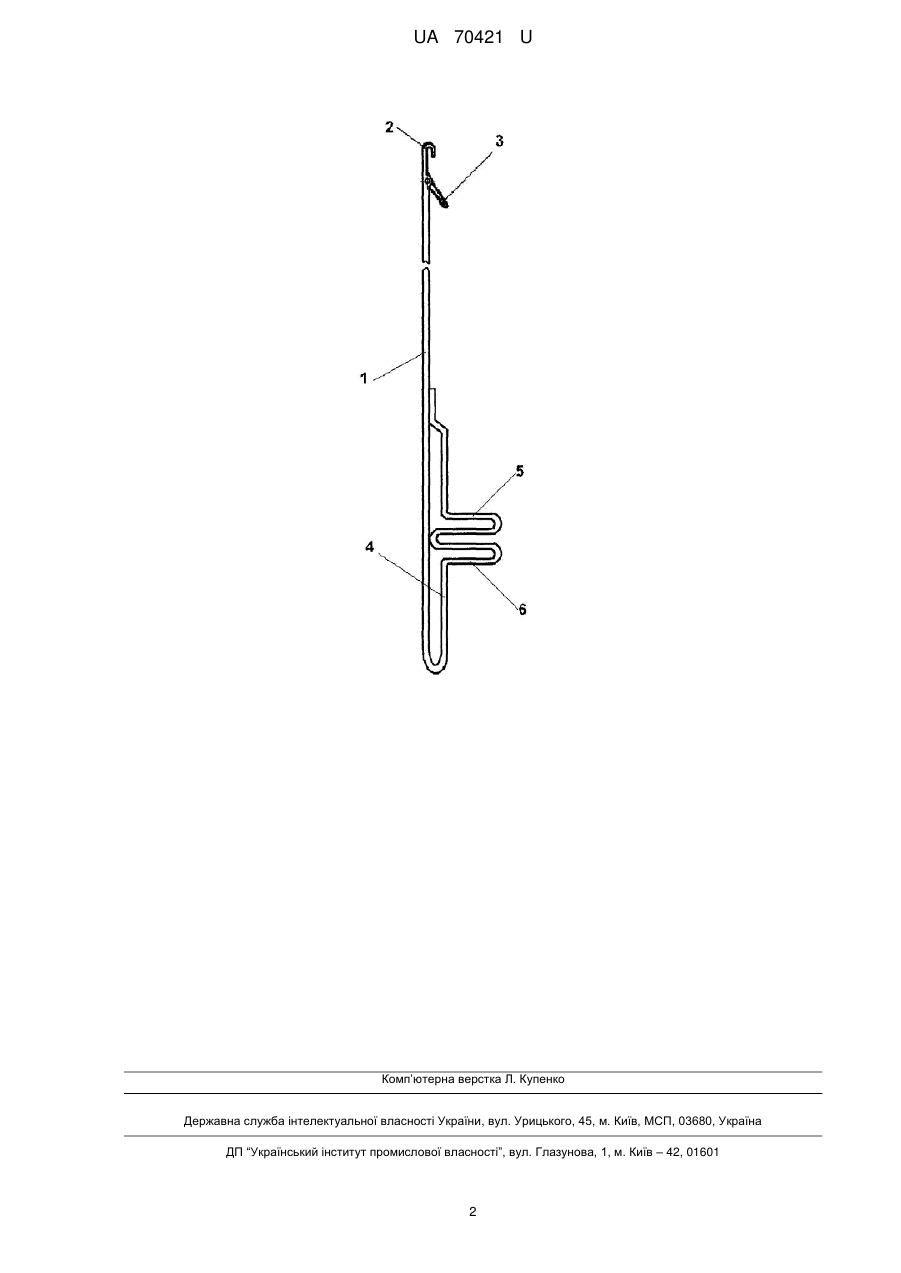

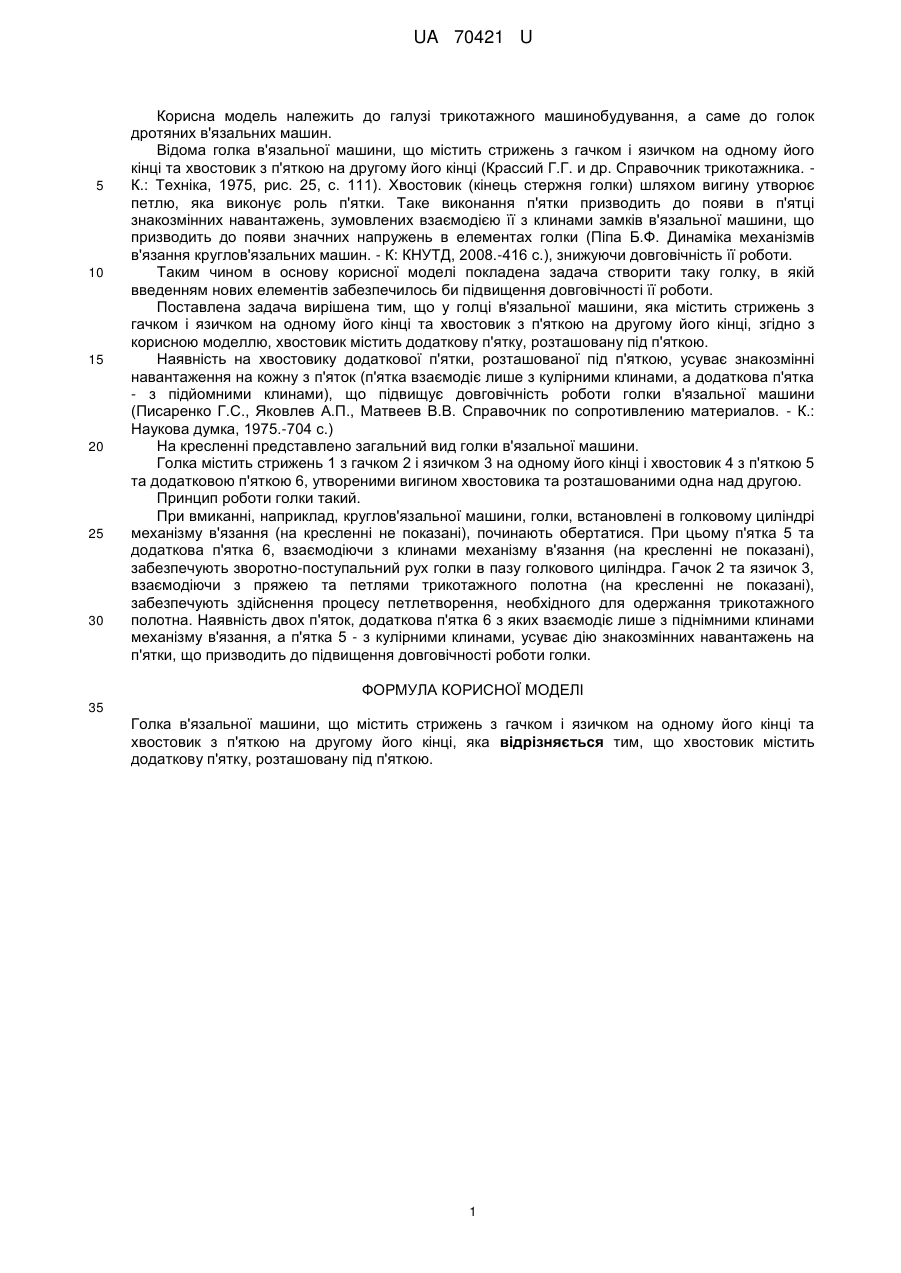

Реферат: UA 70421 U UA 70421 U 5 10 15 20 25 30 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок дротяних в'язальних машин. Відома голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці (Крассий Г.Г. и др. Справочник трикотажника. К.: Техніка, 1975, рис. 25, с. 111). Хвостовик (кінець стержня голки) шляхом вигину утворює петлю, яка виконує роль п'ятки. Таке виконання п'ятки призводить до появи в п'ятці знакозмінних навантажень, зумовлених взаємодією її з клинами замків в'язальної машини, що призводить до появи значних напружень в елементах голки (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К: КНУТД, 2008.-416 с.), знижуючи довговічність її роботи. Таким чином в основу корисної моделі покладена задача створити таку голку, в якій введенням нових елементів забезпечилось би підвищення довговічності її роботи. Поставлена задача вирішена тим, що у голці в'язальної машини, яка містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, згідно з корисною моделлю, хвостовик містить додаткову п'ятку, розташовану під п'яткою. Наявність на хвостовику додаткової п'ятки, розташованої під п'яткою, усуває знакозмінні навантаження на кожну з п'яток (п'ятка взаємодіє лише з кулірними клинами, а додаткова п'ятка - з підйомними клинами), що підвищує довговічність роботи голки в'язальної машини (Писаренко Г.С., Яковлев А.П., Матвеев В.В. Справочник по сопротивлению материалов. - К.: Наукова думка, 1975.-704 с.) На кресленні представлено загальний вид голки в'язальної машини. Голка містить стрижень 1 з гачком 2 і язичком 3 на одному його кінці і хвостовик 4 з п'яткою 5 та додатковою п'яткою 6, утвореними вигином хвостовика та розташованими одна над другою. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5 та додаткова п'ятка 6, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Гачок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Наявність двох п'яток, додаткова п'ятка 6 з яких взаємодіє лише з піднімними клинами механізму в'язання, а п'ятка 5 - з кулірними клинами, усуває дію знакозмінних навантажень на п'ятки, що призводить до підвищення довговічності роботи голки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що хвостовик містить додаткову п'ятку, розташовану під п'яткою. 1 UA 70421 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
