Голка в’язальної машини

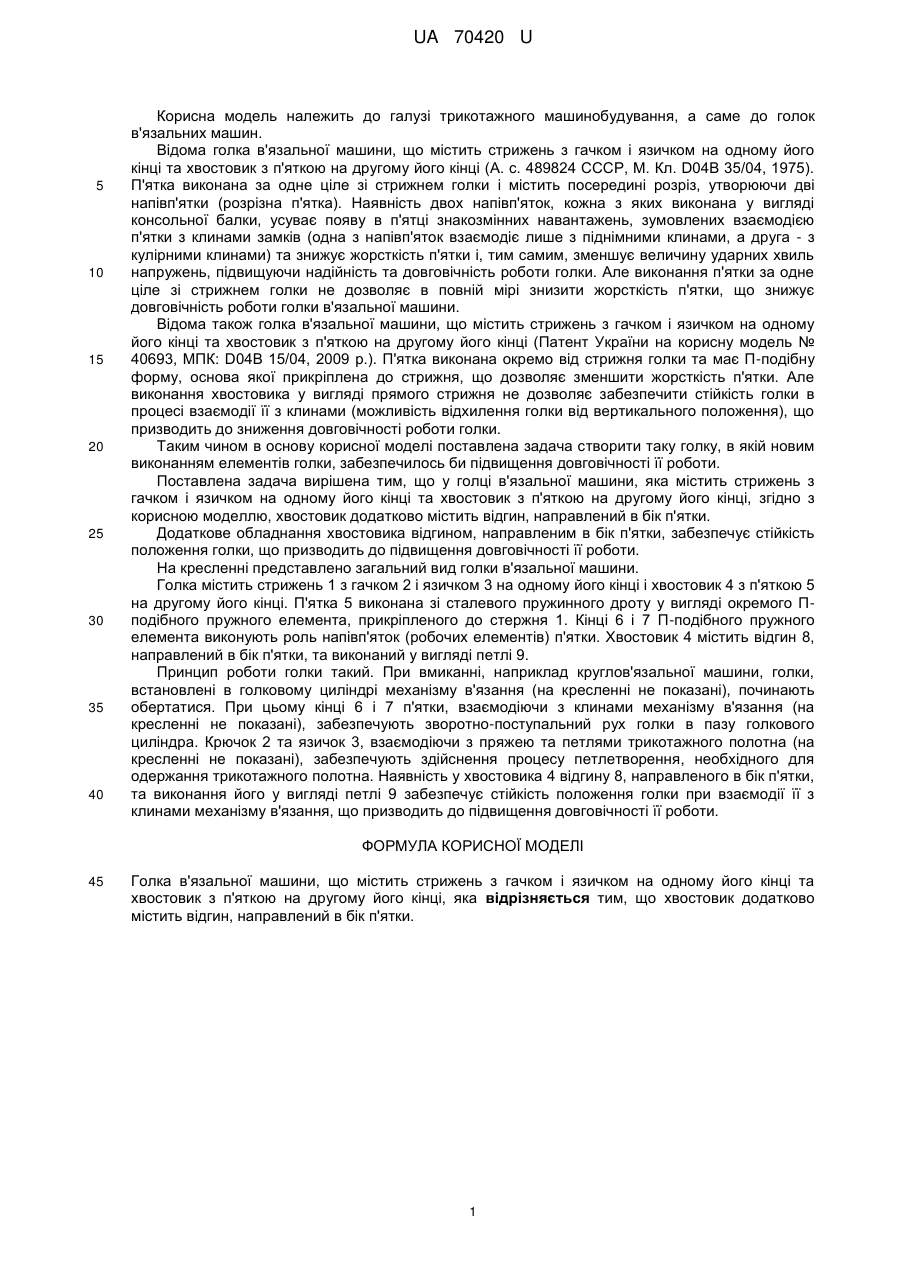

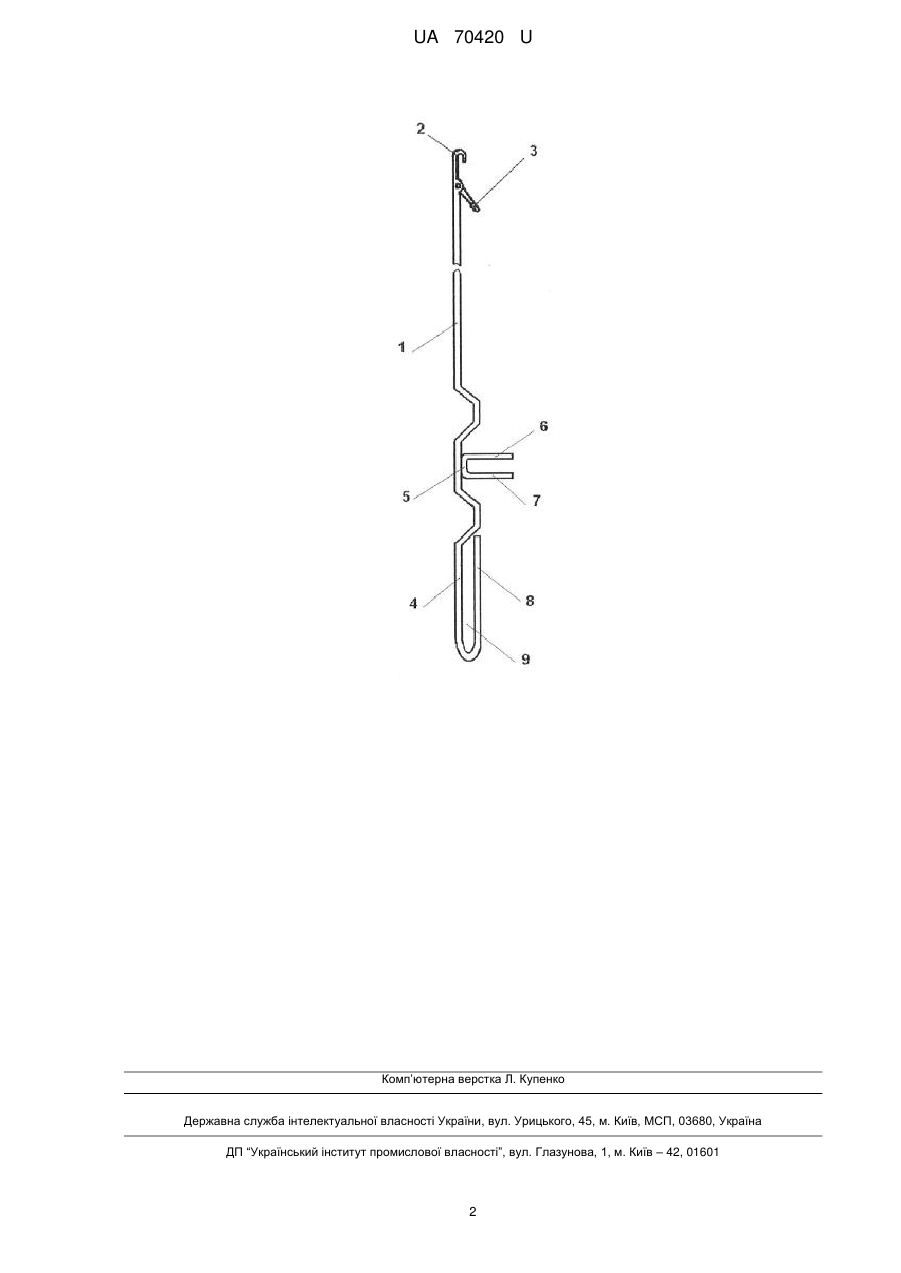

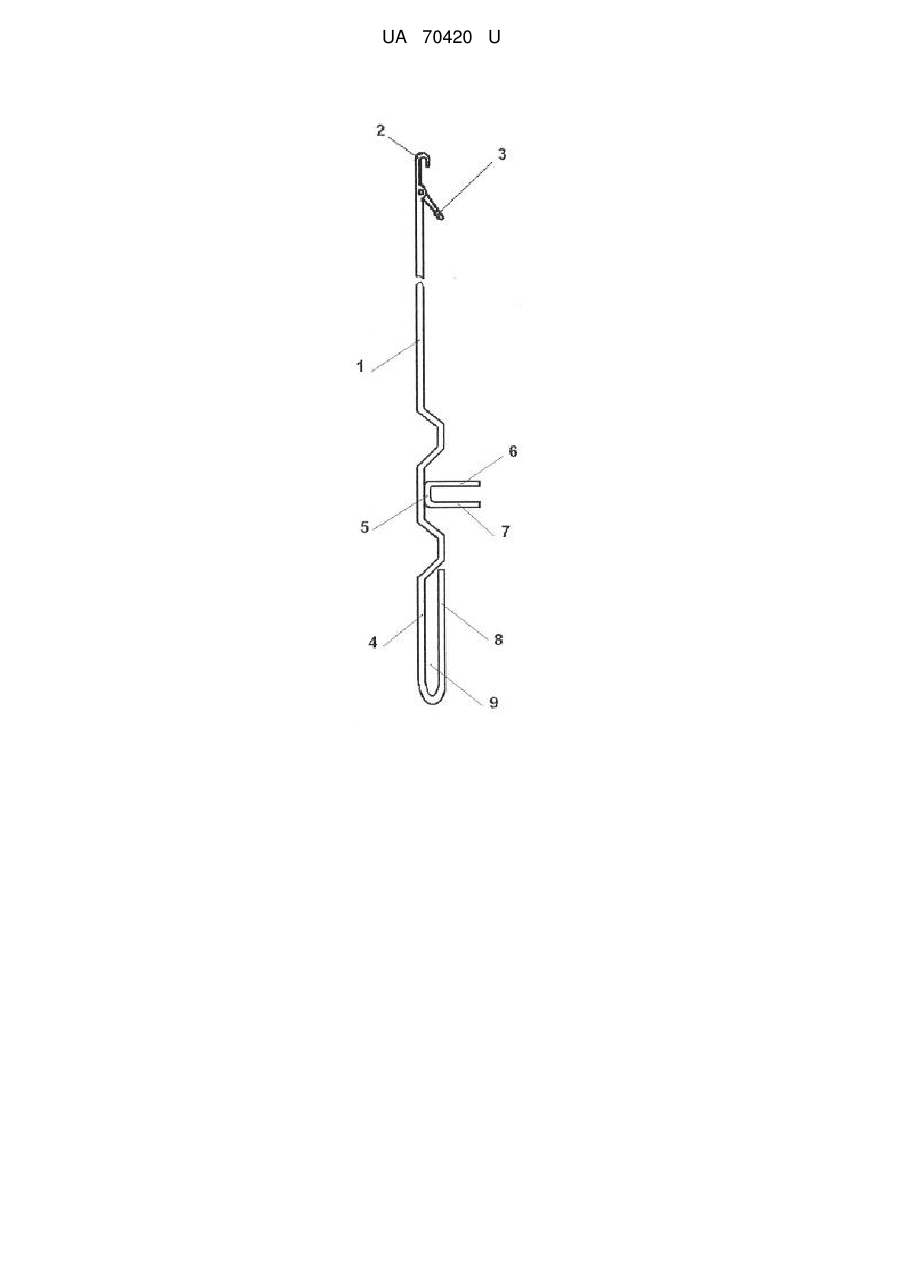

Реферат: UA 70420 U UA 70420 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці (А. с. 489824 СССР, М. Кл. D04B 35/04, 1975). П'ятка виконана за одне ціле зі стрижнем голки і містить посередині розріз, утворюючи дві напівп'ятки (розрізна п'ятка). Наявність двох напівп'яток, кожна з яких виконана у вигляді консольної балки, усуває появу в п'ятці знакозмінних навантажень, зумовлених взаємодією п'ятки з клинами замків (одна з напівп'яток взаємодіє лише з піднімними клинами, а друга - з кулірними клинами) та знижує жорсткість п'ятки і, тим самим, зменшує величину ударних хвиль напружень, підвищуючи надійність та довговічність роботи голки. Але виконання п'ятки за одне ціле зі стрижнем голки не дозволяє в повній мірі знизити жорсткість п'ятки, що знижує довговічність роботи голки в'язальної машини. Відома також голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці (Патент України на корисну модель № 40693, МПК: D04В 15/04, 2009 p.). П'ятка виконана окремо від стрижня голки та має П-подібну форму, основа якої прикріплена до стрижня, що дозволяє зменшити жорсткість п'ятки. Але виконання хвостовика у вигляді прямого стрижня не дозволяє забезпечити стійкість голки в процесі взаємодії її з клинами (можливість відхилення голки від вертикального положення), що призводить до зниження довговічності роботи голки. Таким чином в основу корисної моделі поставлена задача створити таку голку, в якій новим виконанням елементів голки, забезпечилось би підвищення довговічності її роботи. Поставлена задача вирішена тим, що у голці в'язальної машини, яка містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, згідно з корисною моделлю, хвостовик додатково містить відгин, направлений в бік п'ятки. Додаткове обладнання хвостовика відгином, направленим в бік п'ятки, забезпечує стійкість положення голки, що призводить до підвищення довговічності її роботи. На кресленні представлено загальний вид голки в'язальної машини. Голка містить стрижень 1 з гачком 2 і язичком 3 на одному його кінці і хвостовик 4 з п'яткою 5 на другому його кінці. П'ятка 5 виконана зі сталевого пружинного дроту у вигляді окремого Пподібного пружного елемента, прикріпленого до стержня 1. Кінці 6 і 7 П-подібного пружного елемента виконують роль напівп'яток (робочих елементів) п'ятки. Хвостовик 4 містить відгин 8, направлений в бік п'ятки, та виконаний у вигляді петлі 9. Принцип роботи голки такий. При вмиканні, наприклад круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому кінці 6 і 7 п'ятки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Наявність у хвостовика 4 відгину 8, направленого в бік п'ятки, та виконання його у вигляді петлі 9 забезпечує стійкість положення голки при взаємодії її з клинами механізму в'язання, що призводить до підвищення довговічності її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що хвостовик додатково містить відгин, направлений в бік п'ятки. 1 UA 70420 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
