Голка в’язальної машини

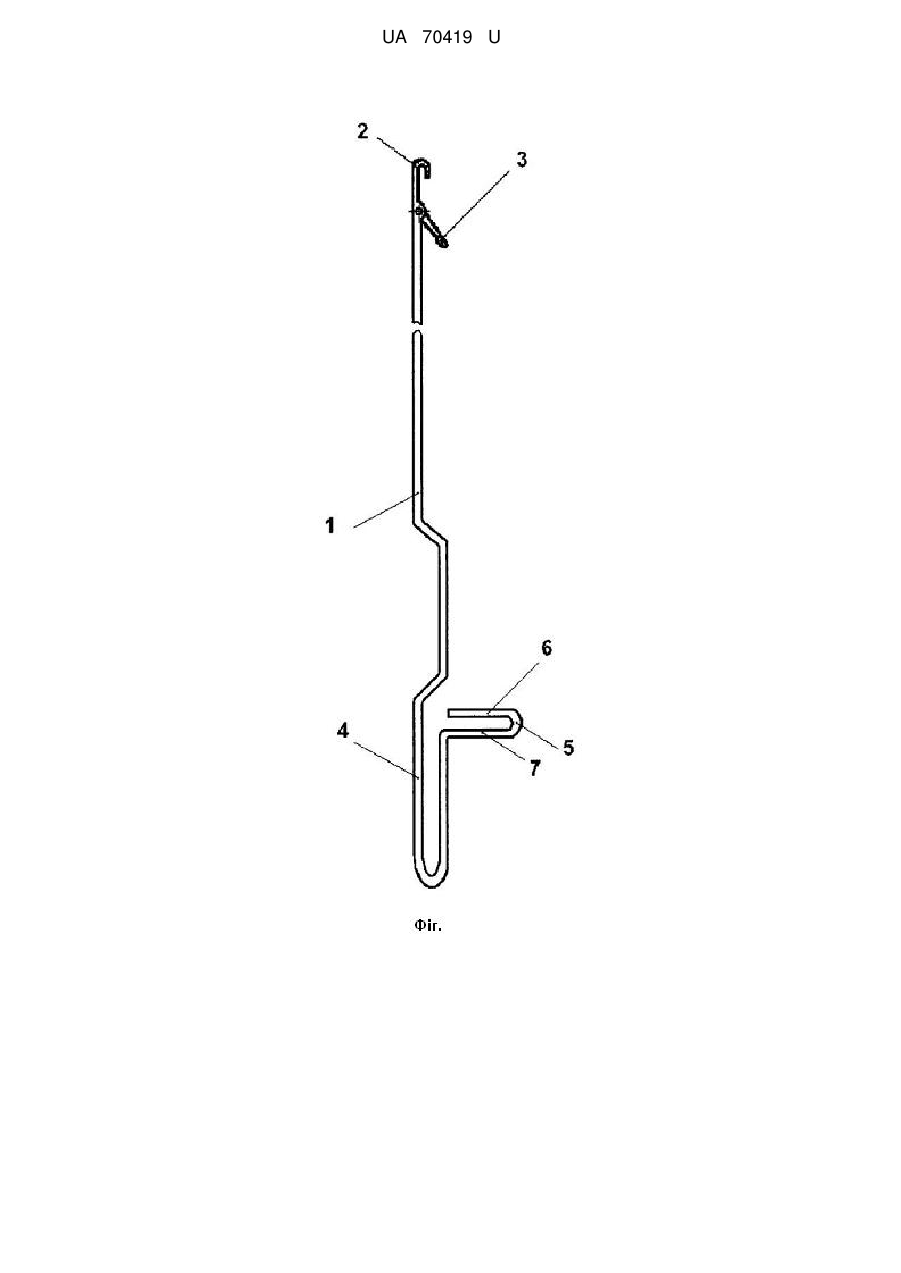

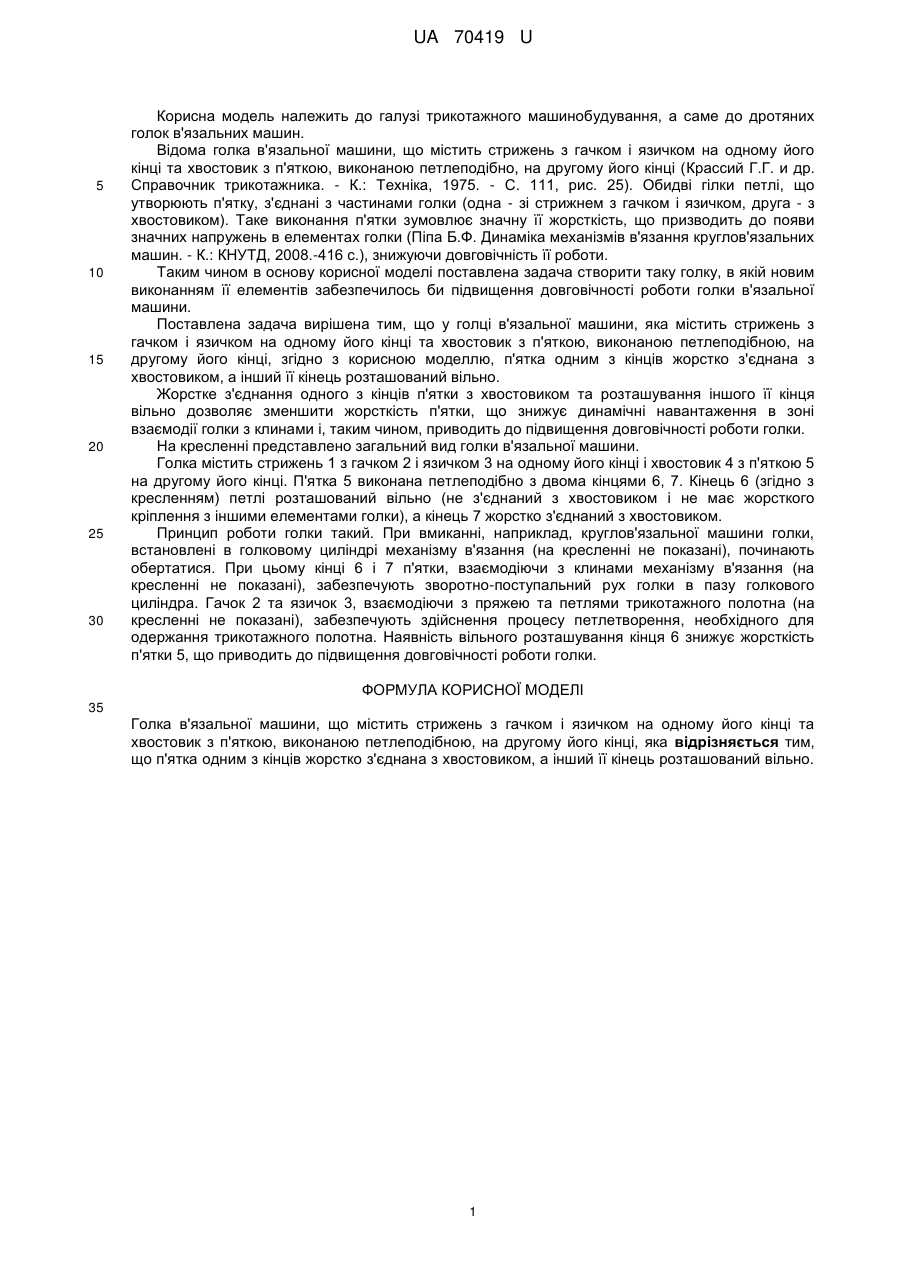

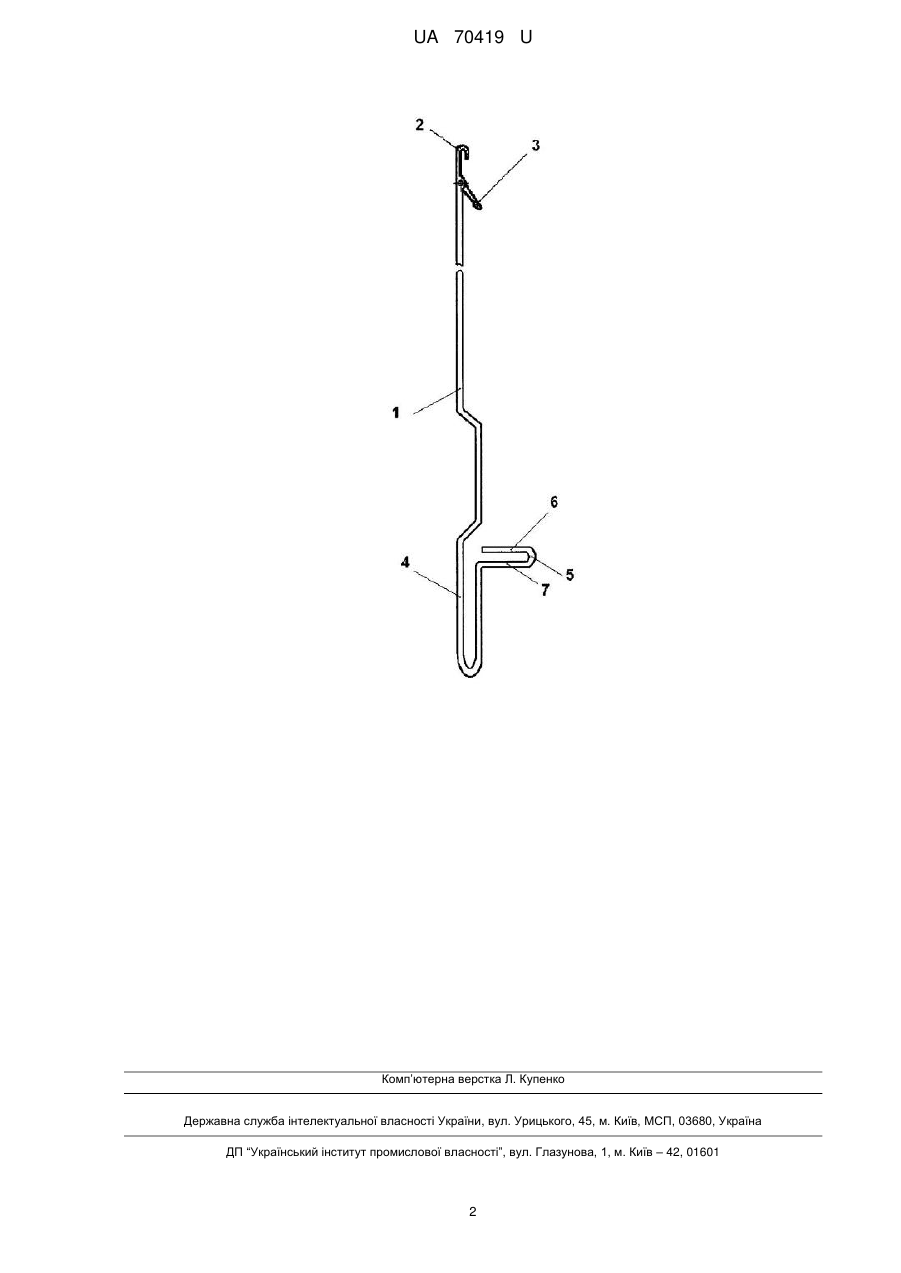

Реферат: UA 70419 U UA 70419 U 5 10 15 20 25 30 Корисна модель належить до галузі трикотажного машинобудування, а саме до дротяних голок в'язальних машин. Відома голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою, виконаною петлеподібно, на другому його кінці (Крассий Г.Г. и др. Справочник трикотажника. - К.: Техніка, 1975. - С. 111, рис. 25). Обидві гілки петлі, що утворюють п'ятку, з'єднані з частинами голки (одна - зі стрижнем з гачком і язичком, друга - з хвостовиком). Таке виконання п'ятки зумовлює значну її жорсткість, що призводить до появи значних напружень в елементах голки (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2008.-416 c.), знижуючи довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку голку, в якій новим виконанням її елементів забезпечилось би підвищення довговічності роботи голки в'язальної машини. Поставлена задача вирішена тим, що у голці в'язальної машини, яка містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою, виконаною петлеподібною, на другому його кінці, згідно з корисною моделлю, п'ятка одним з кінців жорстко з'єднана з хвостовиком, а інший її кінець розташований вільно. Жорстке з'єднання одного з кінців п'ятки з хвостовиком та розташування іншого її кінця вільно дозволяє зменшити жорсткість п'ятки, що знижує динамічні навантаження в зоні взаємодії голки з клинами і, таким чином, приводить до підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка містить стрижень 1 з гачком 2 і язичком 3 на одному його кінці і хвостовик 4 з п'яткою 5 на другому його кінці. П'ятка 5 виконана петлеподібно з двома кінцями 6, 7. Кінець 6 (згідно з кресленням) петлі розташований вільно (не з'єднаний з хвостовиком і не має жорсткого кріплення з іншими елементами голки), а кінець 7 жорстко з'єднаний з хвостовиком. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому кінці 6 і 7 п'ятки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Гачок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Наявність вільного розташування кінця 6 знижує жорсткість п'ятки 5, що приводить до підвищення довговічності роботи голки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою, виконаною петлеподібною, на другому його кінці, яка відрізняється тим, що п'ятка одним з кінців жорстко з'єднана з хвостовиком, а інший її кінець розташований вільно. 1 UA 70419 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
