Голка в’язальної машини
Номер патенту: 62691
Опубліковано: 12.09.2011
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Місяць Володимир Петрович
Формула / Реферат
Голка в'язальної машини, що містить стержень з гачком і язичком на одному його кінці та хвостовиком з п'яткою на другому його кінці, причому в тілі стержня в зоні переходу хвостовика в п'ятку по обидві її сторони розташовані вибірки, яка відрізняється тим, що вибірки виконані у вигляді прямокутних трикутників, катети яких вибираються із співвідношень:
l1=l2=(2…3)h;
D=(0,4…0,6)b,
де l1 - розмір більшого катета однієї вибірки;
l2 - розмір більшого катета другої вибірки;
h - ширина п'ятки;
D - розмір меншого катета вибірки;
b - ширина хвостовика.
Текст

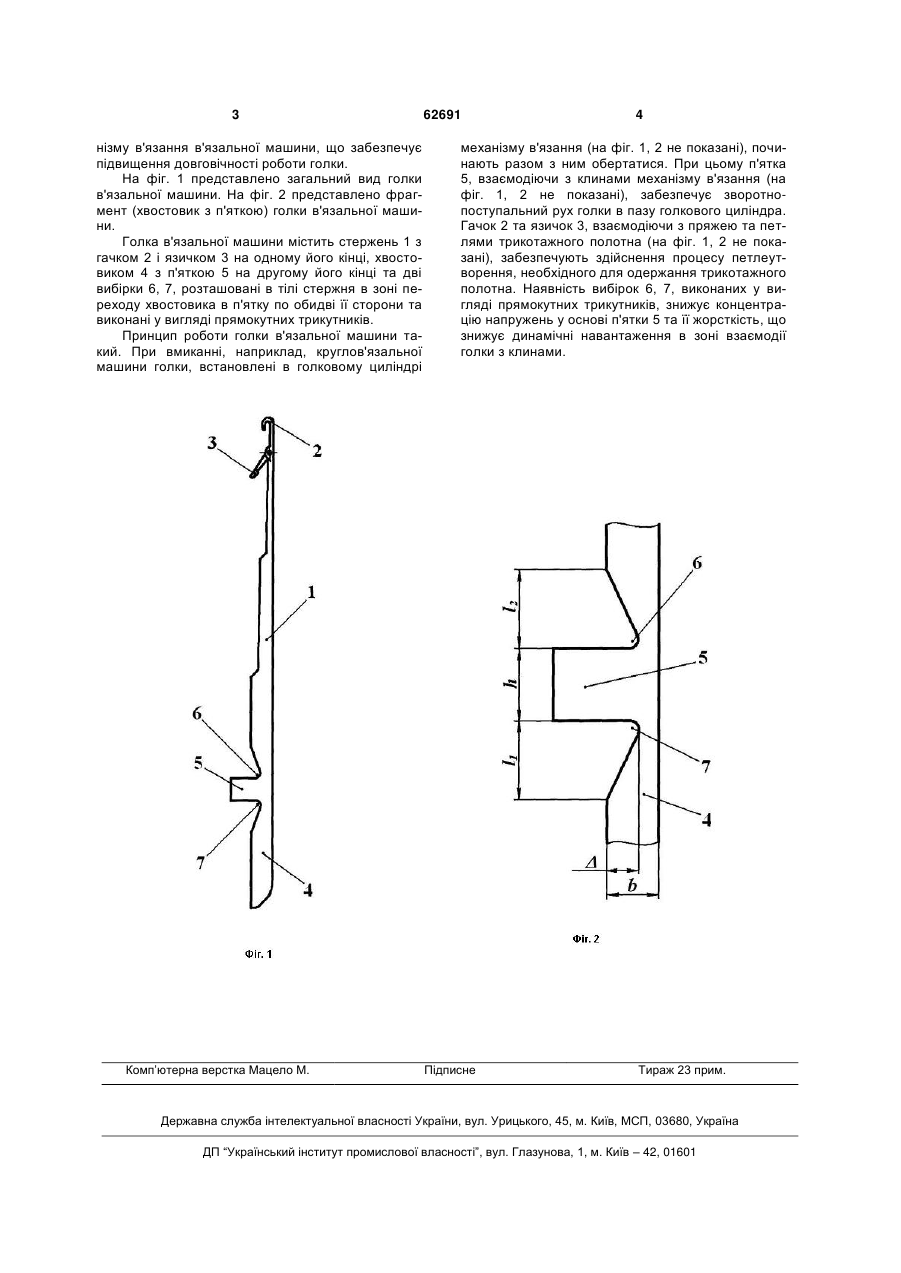

Голка в'язальної машини, що містить стержень з гачком і язичком на одному його кінці та хвостовиком з п'яткою на другому його кінці, причому в тілі стержня в зоні переходу хвостовика в 3 нізму в'язання в'язальної машини, що забезпечує підвищення довговічності роботи голки. На фіг. 1 представлено загальний вид голки в'язальної машини. На фіг. 2 представлено фрагмент (хвостовик з п'яткою) голки в'язальної машини. Голка в'язальної машини містить стержень 1 з гачком 2 і язичком 3 на одному його кінці, хвостовиком 4 з п'яткою 5 на другому його кінці та дві вибірки 6, 7, розташовані в тілі стержня в зоні переходу хвостовика в п'ятку по обидві її сторони та виконані у вигляді прямокутних трикутників. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі Комп’ютерна верстка Мацело М. 62691 4 механізму в'язання (на фіг. 1, 2 не показані), починають разом з ним обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на фіг. 1, 2 не показані), забезпечує зворотнопоступальний рух голки в пазу голкового циліндра. Гачок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1, 2 не показані), забезпечують здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Наявність вибірок 6, 7, виконаних у вигляді прямокутних трикутників, знижує концентрацію напружень у основі п'ятки 5 та її жорсткість, що знижує динамічні навантаження в зоні взаємодії голки з клинами. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNeedle of knitting machine
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюИгла вязальной машины
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович, Марченко Анатолий Иванович
МПК / Мітки
МПК: D04B 15/04
Мітки: машини, в'язальної, голка
