Універсальний фотометр

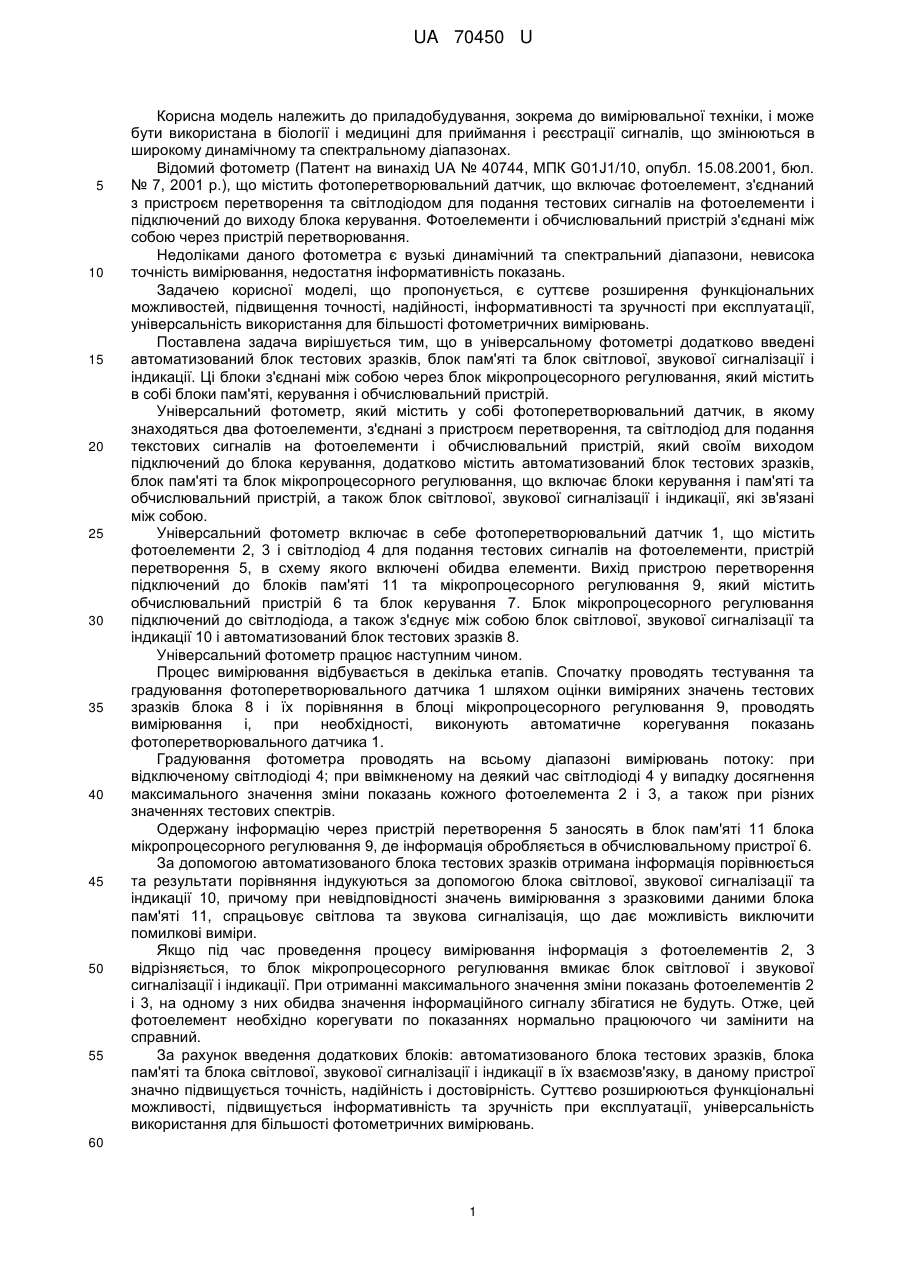

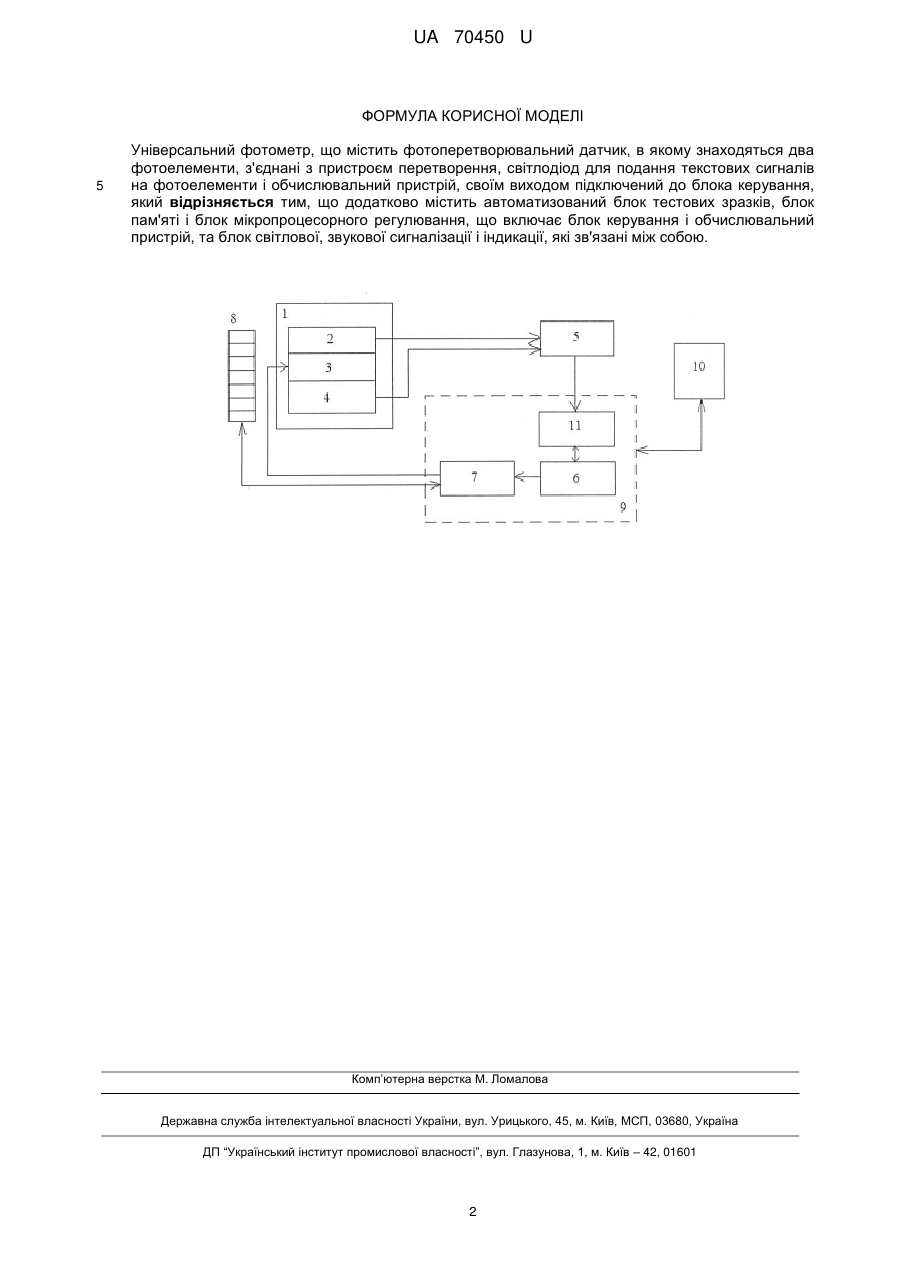

Реферат: Універсальний фотометр містить фотоперетворювальний датчик, в якому знаходяться два фотоелементи, з'єднані з пристроєм перетворення, та світлодіод для подання текстових сигналів на фотоелементи і обчислювальний пристрій. Фотометр додатково містить автоматизований блок тестових зразків, блоки пам'яті і мікропроцесорного регулювання та блок світлової, звукової сигналізації і індикації. UA 70450 U (12) UA 70450 U UA 70450 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування, зокрема до вимірювальної техніки, і може бути використана в біології і медицині для приймання і реєстрації сигналів, що змінюються в широкому динамічному та спектральному діапазонах. Відомий фотометр (Патент на винахід UA № 40744, МПК G01J1/10, опубл. 15.08.2001, бюл. № 7, 2001 p.), що містить фотоперетворювальний датчик, що включає фотоелемент, з'єднаний з пристроєм перетворення та світлодіодом для подання тестових сигналів на фотоелементи і підключений до виходу блока керування. Фотоелементи і обчислювальний пристрій з'єднані між собою через пристрій перетворювання. Недоліками даного фотометра є вузькі динамічний та спектральний діапазони, невисока точність вимірювання, недостатня інформативність показань. Задачею корисної моделі, що пропонується, є суттєве розширення функціональних можливостей, підвищення точності, надійності, інформативності та зручності при експлуатації, універсальність використання для більшості фотометричних вимірювань. Поставлена задача вирішується тим, що в універсальному фотометрі додатково введені автоматизований блок тестових зразків, блок пам'яті та блок світлової, звукової сигналізації і індикації. Ці блоки з'єднані між собою через блок мікропроцесорного регулювання, який містить в собі блоки пам'яті, керування і обчислювальний пристрій. Універсальний фотометр, який містить у собі фотоперетворювальний датчик, в якому знаходяться два фотоелементи, з'єднані з пристроєм перетворення, та світлодіод для подання текстових сигналів на фотоелементи і обчислювальний пристрій, який своїм виходом підключений до блока керування, додатково містить автоматизований блок тестових зразків, блок пам'яті та блок мікропроцесорного регулювання, що включає блоки керування і пам'яті та обчислювальний пристрій, а також блок світлової, звукової сигналізації і індикації, які зв'язані між собою. Універсальний фотометр включає в себе фотоперетворювальний датчик 1, що містить фотоелементи 2, 3 і світлодіод 4 для подання тестових сигналів на фотоелементи, пристрій перетворення 5, в схему якого включені обидва елементи. Вихід пристрою перетворення підключений до блоків пам'яті 11 та мікропроцесорного регулювання 9, який містить обчислювальний пристрій 6 та блок керування 7. Блок мікропроцесорного регулювання підключений до світлодіода, а також з'єднує між собою блок світлової, звукової сигналізації та індикації 10 і автоматизований блок тестових зразків 8. Універсальний фотометр працює наступним чином. Процес вимірювання відбувається в декілька етапів. Спочатку проводять тестування та градуювання фотоперетворювального датчика 1 шляхом оцінки виміряних значень тестових зразків блока 8 і їх порівняння в блоці мікропроцесорного регулювання 9, проводять вимірювання і, при необхідності, виконують автоматичне корегування показань фотоперетворювального датчика 1. Градуювання фотометра проводять на всьому діапазоні вимірювань потоку: при відключеному світлодіоді 4; при ввімкненому на деякий час світлодіоді 4 у випадку досягнення максимального значення зміни показань кожного фотоелемента 2 і 3, а також при різних значеннях тестових спектрів. Одержану інформацію через пристрій перетворення 5 заносять в блок пам'яті 11 блока мікропроцесорного регулювання 9, де інформація обробляється в обчислювальному пристрої 6. За допомогою автоматизованого блока тестових зразків отримана інформація порівнюється та результати порівняння індукуються за допомогою блока світлової, звукової сигналізації та індикації 10, причому при невідповідності значень вимірювання з зразковими даними блока пам'яті 11, спрацьовує світлова та звукова сигналізація, що дає можливість виключити помилкові виміри. Якщо під час проведення процесу вимірювання інформація з фотоелементів 2, 3 відрізняється, то блок мікропроцесорного регулювання вмикає блок світлової і звукової сигналізації і індикації. При отриманні максимального значення зміни показань фотоелементів 2 і 3, на одному з них обидва значення інформаційного сигналу збігатися не будуть. Отже, цей фотоелемент необхідно корегувати по показаннях нормально працюючого чи замінити на справний. За рахунок введення додаткових блоків: автоматизованого блока тестових зразків, блока пам'яті та блока світлової, звукової сигналізації і індикації в їх взаємозв'язку, в даному пристрої значно підвищується точність, надійність і достовірність. Суттєво розширюються функціональні можливості, підвищується інформативність та зручність при експлуатації, універсальність використання для більшості фотометричних вимірювань. 60 1 UA 70450 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Універсальний фотометр, що містить фотоперетворювальний датчик, в якому знаходяться два фотоелементи, з'єднані з пристроєм перетворення, світлодіод для подання текстових сигналів на фотоелементи і обчислювальний пристрій, своїм виходом підключений до блока керування, який відрізняється тим, що додатково містить автоматизований блок тестових зразків, блок пам'яті і блок мікропроцесорного регулювання, що включає блок керування і обчислювальний пристрій, та блок світлової, звукової сигналізації і індикації, які зв'язані між собою. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
