Ґрунтообробне знаряддя

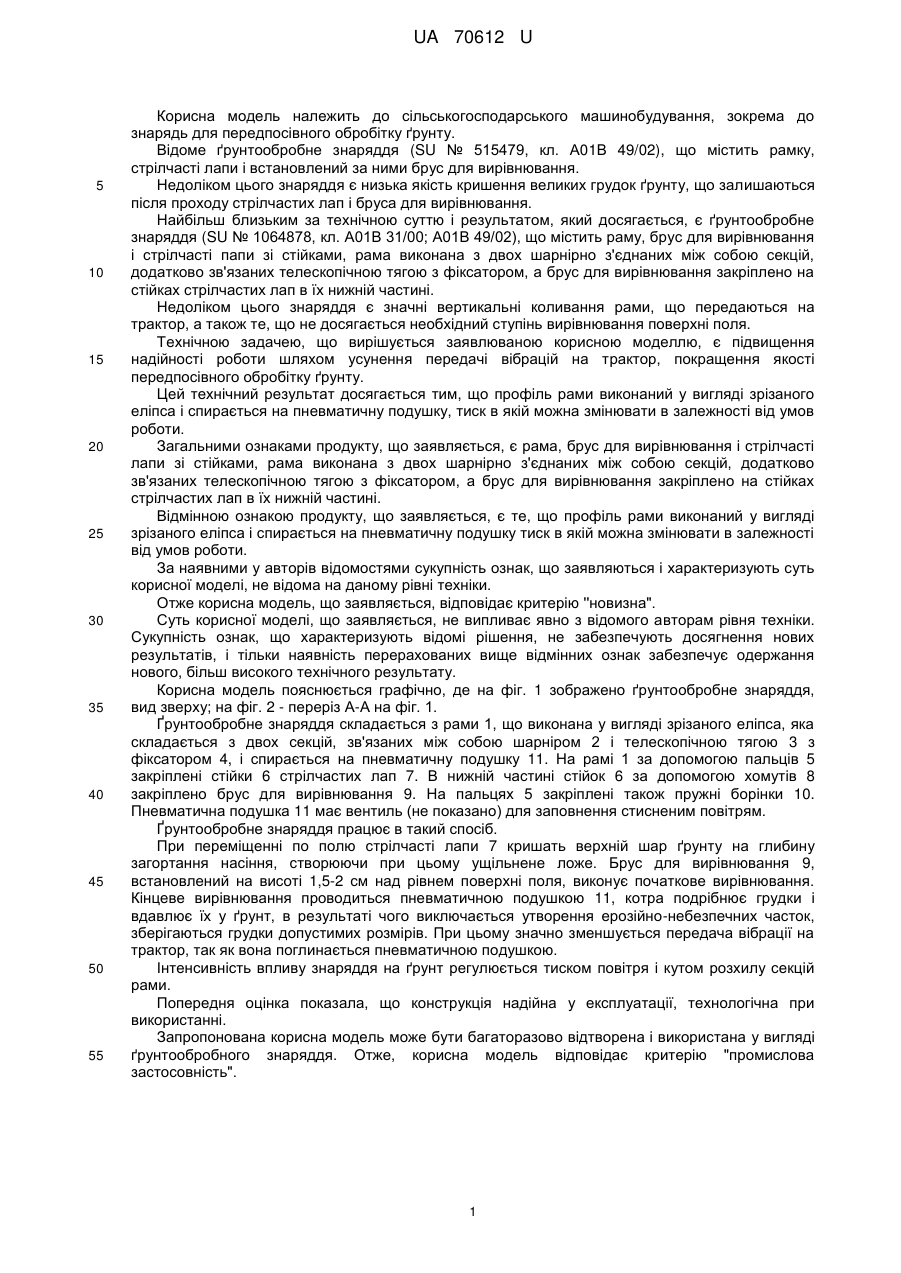

Реферат: UA 70612 U UA 70612 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для передпосівного обробітку ґрунту. Відоме ґрунтообробне знаряддя (SU № 515479, кл. А01В 49/02), що містить рамку, стрілчасті лапи і встановлений за ними брус для вирівнювання. Недоліком цього знаряддя є низька якість кришення великих грудок ґрунту, що залишаються після проходу стрілчастих лап і бруса для вирівнювання. Найбільш близьким за технічною суттю і результатом, який досягається, є ґрунтообробне знаряддя (SU № 1064878, кл. А01В 31/00; А01В 49/02), що містить раму, брус для вирівнювання і стрілчасті папи зі стійками, рама виконана з двох шарнірно з'єднаних між собою секцій, додатково зв'язаних телескопічною тягою з фіксатором, а брус для вирівнювання закріплено на стійках стрілчастих лап в їх нижній частині. Недоліком цього знаряддя є значні вертикальні коливання рами, що передаються на трактор, а також те, що не досягається необхідний ступінь вирівнювання поверхні поля. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення надійності роботи шляхом усунення передачі вібрацій на трактор, покращення якості передпосівного обробітку ґрунту. Цей технічний результат досягається тим, що профіль рами виконаний у вигляді зрізаного еліпса і спирається на пневматичну подушку, тиск в якій можна змінювати в залежності від умов роботи. Загальними ознаками продукту, що заявляється, є рама, брус для вирівнювання і стрілчасті лапи зі стійками, рама виконана з двох шарнірно з'єднаних між собою секцій, додатково зв'язаних телескопічною тягою з фіксатором, а брус для вирівнювання закріплено на стійках стрілчастих лап в їх нижній частині. Відмінною ознакою продукту, що заявляється, є те, що профіль рами виконаний у вигляді зрізаного еліпса і спирається на пневматичну подушку тиск в якій можна змінювати в залежності від умов роботи. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію ''новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів, і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено ґрунтообробне знаряддя, вид зверху; на фіг. 2 - переріз А-А на фіг. 1. Ґрунтообробне знаряддя складається з рами 1, що виконана у вигляді зрізаного еліпса, яка складається з двох секцій, зв'язаних між собою шарніром 2 і телескопічною тягою 3 з фіксатором 4, і спирається на пневматичну подушку 11. На рамі 1 за допомогою пальців 5 закріплені стійки 6 стрілчастих лап 7. В нижній частині стійок 6 за допомогою хомутів 8 закріплено брус для вирівнювання 9. На пальцях 5 закріплені також пружні борінки 10. Пневматична подушка 11 має вентиль (не показано) для заповнення стисненим повітрям. Ґрунтообробне знаряддя працює в такий спосіб. При переміщенні по полю стрілчасті лапи 7 кришать верхній шар ґрунту на глибину загортання насіння, створюючи при цьому ущільнене ложе. Брус для вирівнювання 9, встановлений на висоті 1,5-2 см над рівнем поверхні поля, виконує початкове вирівнювання. Кінцеве вирівнювання проводиться пневматичною подушкою 11, котра подрібнює грудки і вдавлює їх у ґрунт, в результаті чого виключається утворення ерозійно-небезпечних часток, зберігаються грудки допустимих розмірів. При цьому значно зменшується передача вібрації на трактор, так як вона поглинається пневматичною подушкою. Інтенсивність впливу знаряддя на ґрунт регулюється тиском повітря і кутом розхилу секцій рами. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді ґрунтообробного знаряддя. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 70612 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Ґрунтообробне знаряддя, що містить раму, брус для вирівнювання і стрілчасті лапи зі стійками, рама виконана з двох шарнірно з'єднаних між собою секцій, додатково зв'язаних телескопічною тягою з фіксатором, а брус для вирівнювання закріплено на стійках стрілчастих лап в їх нижній частині, яке відрізняється тим, що профіль рами виконаний у вигляді зрізаного еліпса і спирається на пневматичну подушку, тиск в якій можна змінювати в залежності від умов роботи. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
