Робочий орган культиватора

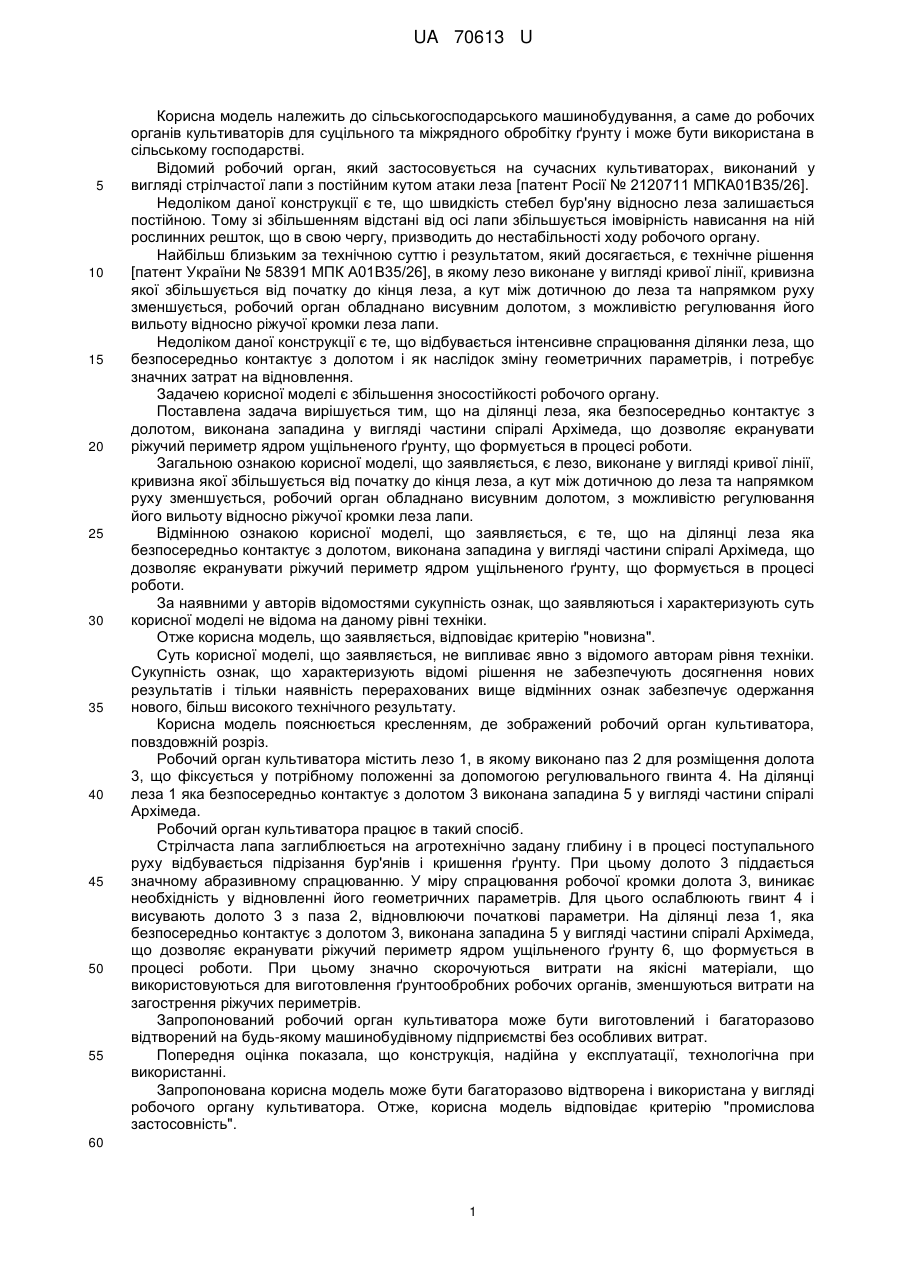

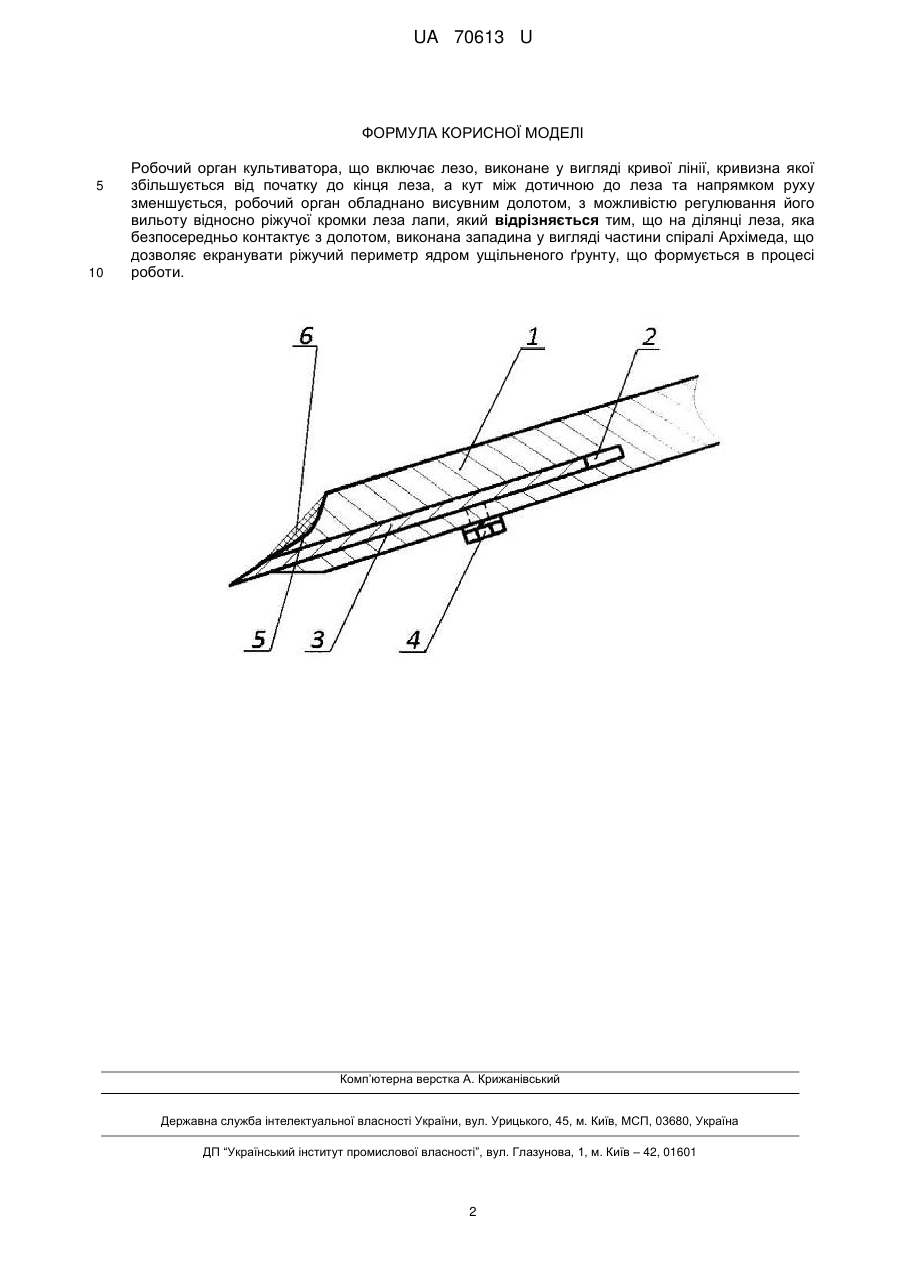

Реферат: UA 70613 U UA 70613 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для суцільного та міжрядного обробітку ґрунту і може бути використана в сільському господарстві. Відомий робочий орган, який застосовується на сучасних культиваторах, виконаний у вигляді стрілчастої лапи з постійним кутом атаки леза [патент Росії № 2120711 МПКА01В35/26]. Недоліком даної конструкції є те, що швидкість стебел бур'яну відносно леза залишається постійною. Тому зі збільшенням відстані від осі лапи збільшується імовірність нависання на ній рослинних решток, що в свою чергу, призводить до нестабільності ходу робочого органу. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення [патент України № 58391 МПК А01В35/26], в якому лезо виконане у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується, робочий орган обладнано висувним долотом, з можливістю регулювання його вильоту відносно ріжучої кромки леза лапи. Недоліком даної конструкції є те, що відбувається інтенсивне спрацювання ділянки леза, що безпосередньо контактує з долотом і як наслідок зміну геометричних параметрів, і потребує значних затрат на відновлення. Задачею корисної моделі є збільшення зносостійкості робочого органу. Поставлена задача вирішується тим, що на ділянці леза, яка безпосередньо контактує з долотом, виконана западина у вигляді частини спіралі Архімеда, що дозволяє екранувати ріжучий периметр ядром ущільненого ґрунту, що формується в процесі роботи. Загальною ознакою корисної моделі, що заявляється, є лезо, виконане у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується, робочий орган обладнано висувним долотом, з можливістю регулювання його вильоту відносно ріжучої кромки леза лапи. Відмінною ознакою корисної моделі, що заявляється, є те, що на ділянці леза яка безпосередньо контактує з долотом, виконана западина у вигляді частини спіралі Архімеда, що дозволяє екранувати ріжучий периметр ядром ущільненого ґрунту, що формується в процесі роботи. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, де зображений робочий орган культиватора, повздовжній розріз. Робочий орган культиватора містить лезо 1, в якому виконано паз 2 для розміщення долота 3, що фіксується у потрібному положенні за допомогою регулювального гвинта 4. На ділянці леза 1 яка безпосередньо контактує з долотом 3 виконана западина 5 у вигляді частини спіралі Архімеда. Робочий орган культиватора працює в такий спосіб. Стрілчаста лапа заглиблюється на агротехнічно задану глибину і в процесі поступального руху відбувається підрізання бур'янів і кришення ґрунту. При цьому долото 3 піддається значному абразивному спрацюванню. У міру спрацювання робочої кромки долота 3, виникає необхідність у відновленні його геометричних параметрів. Для цього ослаблюють гвинт 4 і висувають долото 3 з паза 2, відновлюючи початкові параметри. На ділянці леза 1, яка безпосередньо контактує з долотом 3, виконана западина 5 у вигляді частини спіралі Архімеда, що дозволяє екранувати ріжучий периметр ядром ущільненого ґрунту 6, що формується в процесі роботи. При цьому значно скорочуються витрати на якісні матеріали, що використовуються для виготовлення ґрунтообробних робочих органів, зменшуються витрати на загострення ріжучих периметрів. Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу культиватора. Отже, корисна модель відповідає критерію "промислова застосовність". 60 1 UA 70613 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Робочий орган культиватора, що включає лезо, виконане у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується, робочий орган обладнано висувним долотом, з можливістю регулювання його вильоту відносно ріжучої кромки леза лапи, який відрізняється тим, що на ділянці леза, яка безпосередньо контактує з долотом, виконана западина у вигляді частини спіралі Архімеда, що дозволяє екранувати ріжучий периметр ядром ущільненого ґрунту, що формується в процесі роботи. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
