Пневматичний висіваючий апарат

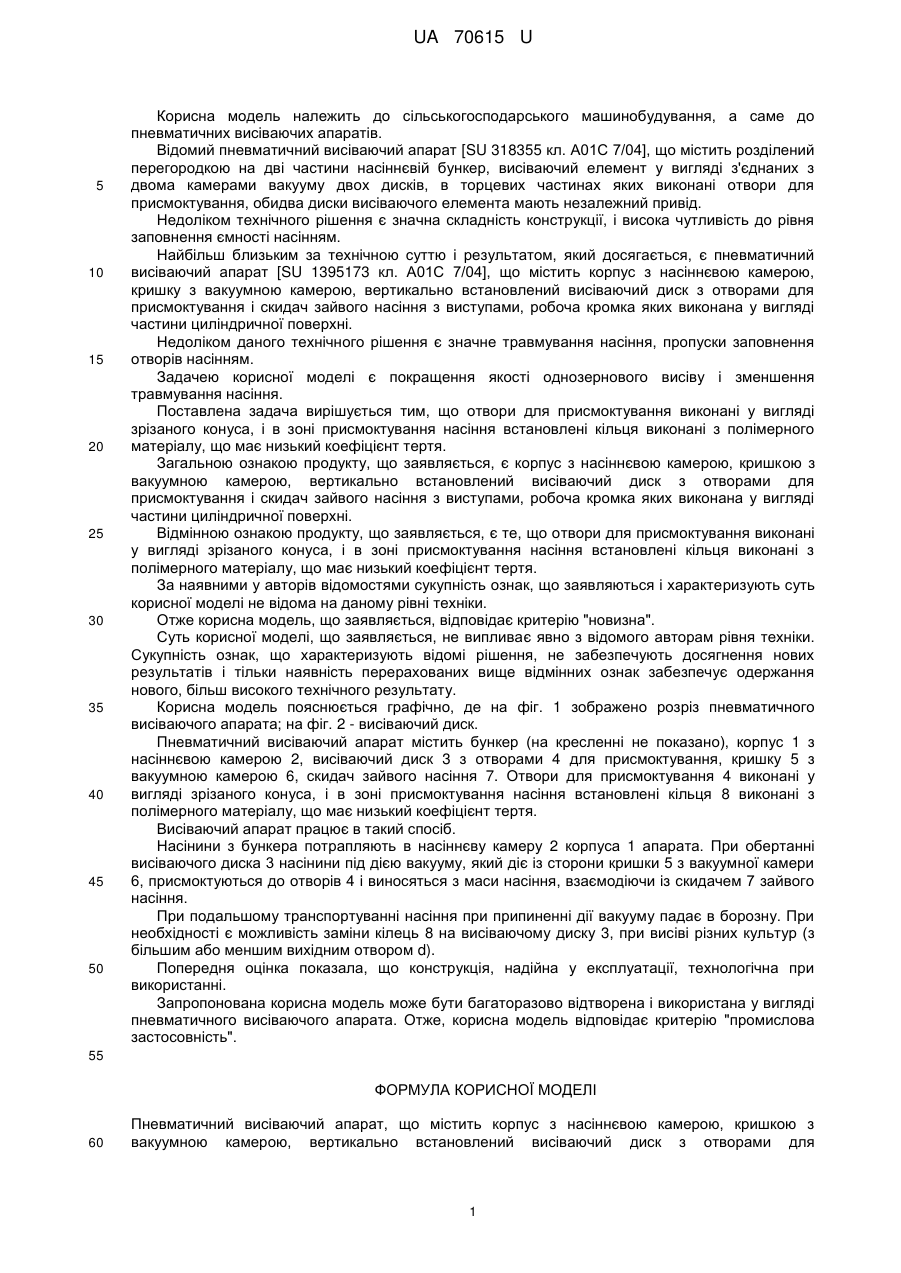

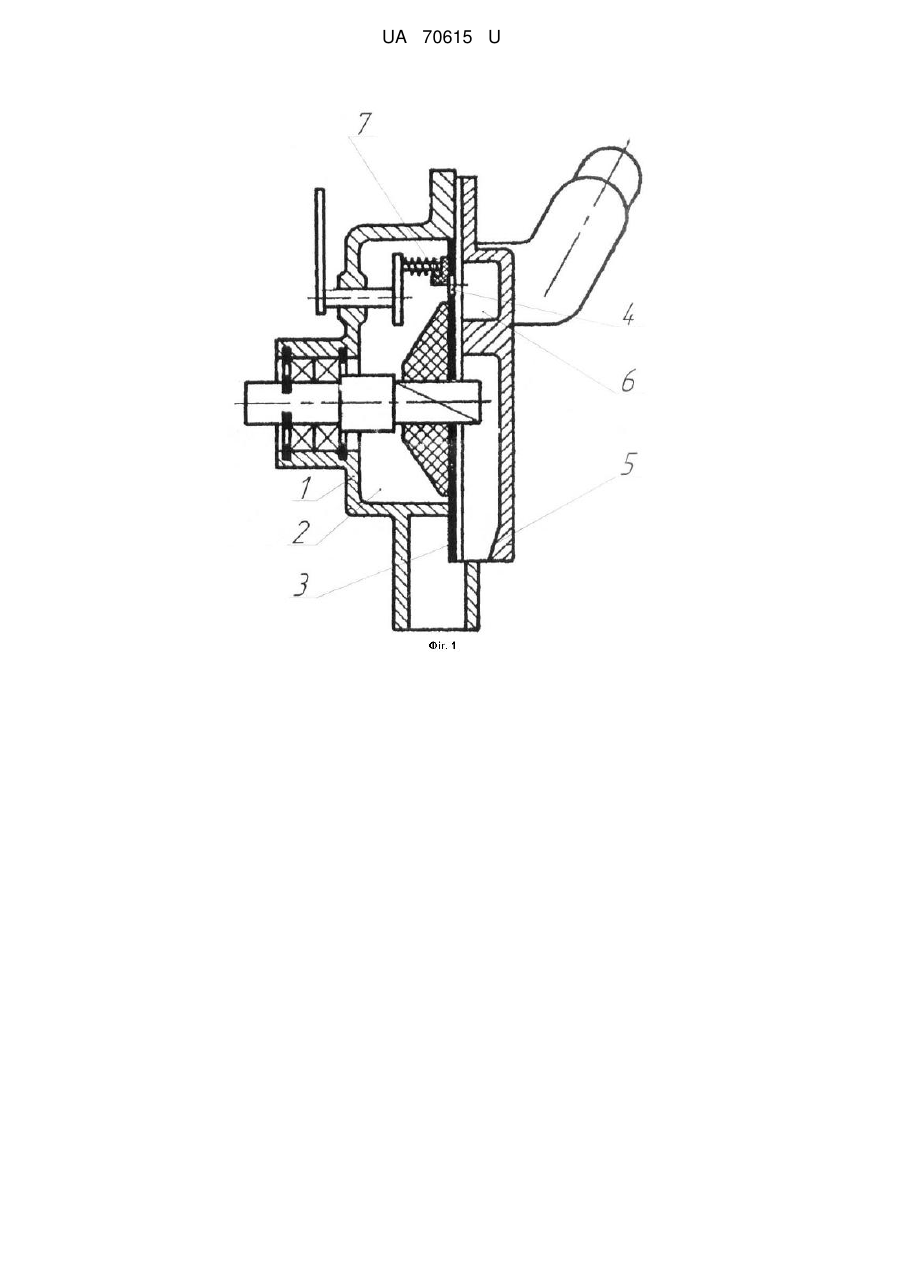

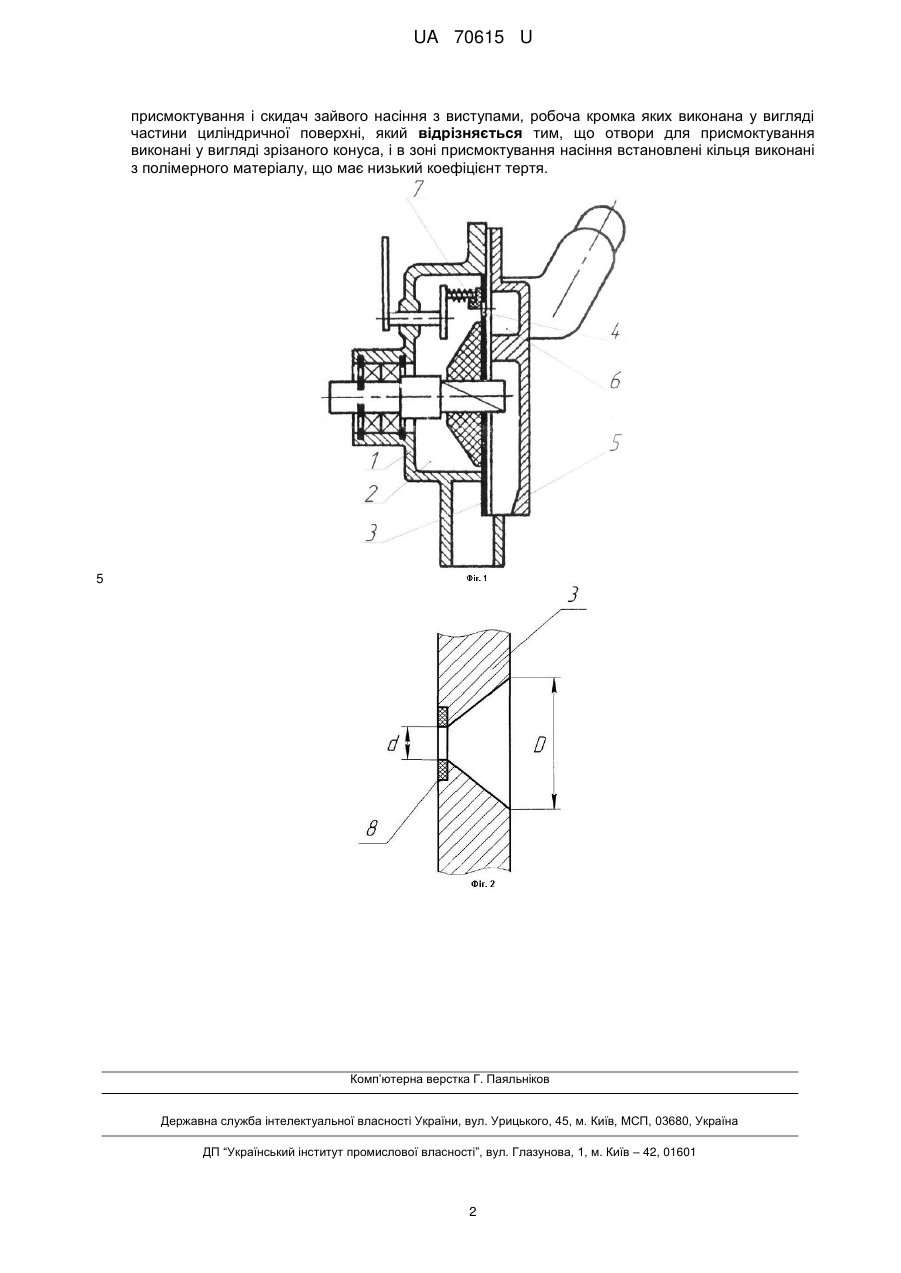

Реферат: Пневматичний висіваючий апарат, в якому отвори для присмоктування виконані у вигляді зрізаного конуса, і в зоні присмоктування насіння встановлені кільця виконані з полімерного матеріалу, що має низький коефіцієнт тертя. UA 70615 U (54) ПНЕВМАТИЧНИЙ ВИСІВАЮЧИЙ АПАРАТ UA 70615 U UA 70615 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до пневматичних висіваючих апаратів. Відомий пневматичний висіваючий апарат [SU 318355 кл. А01С 7/04], що містить розділений перегородкою на дві частини насіннєвій бункер, висіваючий елемент у вигляді з'єднаних з двома камерами вакууму двох дисків, в торцевих частинах яких виконані отвори для присмоктування, обидва диски висіваючого елемента мають незалежний привід. Недоліком технічного рішення є значна складність конструкції, і висока чутливість до рівня заповнення ємності насінням. Найбільш близьким за технічною суттю і результатом, який досягається, є пневматичний висіваючий апарат [SU 1395173 кл. А01С 7/04], що містить корпус з насіннєвою камерою, кришку з вакуумною камерою, вертикально встановлений висіваючий диск з отворами для присмоктування і скидач зайвого насіння з виступами, робоча кромка яких виконана у вигляді частини циліндричної поверхні. Недоліком даного технічного рішення є значне травмування насіння, пропуски заповнення отворів насінням. Задачею корисної моделі є покращення якості однозернового висіву і зменшення травмування насіння. Поставлена задача вирішується тим, що отвори для присмоктування виконані у вигляді зрізаного конуса, і в зоні присмоктування насіння встановлені кільця виконані з полімерного матеріалу, що має низький коефіцієнт тертя. Загальною ознакою продукту, що заявляється, є корпус з насіннєвою камерою, кришкою з вакуумною камерою, вертикально встановлений висіваючий диск з отворами для присмоктування і скидач зайвого насіння з виступами, робоча кромка яких виконана у вигляді частини циліндричної поверхні. Відмінною ознакою продукту, що заявляється, є те, що отвори для присмоктування виконані у вигляді зрізаного конуса, і в зоні присмоктування насіння встановлені кільця виконані з полімерного матеріалу, що має низький коефіцієнт тертя. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено розріз пневматичного висіваючого апарата; на фіг. 2 - висіваючий диск. Пневматичний висіваючий апарат містить бункер (на кресленні не показано), корпус 1 з насіннєвою камерою 2, висіваючий диск 3 з отворами 4 для присмоктування, кришку 5 з вакуумною камерою 6, скидач зайвого насіння 7. Отвори для присмоктування 4 виконані у вигляді зрізаного конуса, і в зоні присмоктування насіння встановлені кільця 8 виконані з полімерного матеріалу, що має низький коефіцієнт тертя. Висіваючий апарат працює в такий спосіб. Насінини з бункера потрапляють в насіннєву камеру 2 корпуса 1 апарата. При обертанні висіваючого диска 3 насінини під дією вакууму, який діє із сторони кришки 5 з вакуумної камери 6, присмоктуються до отворів 4 і виносяться з маси насіння, взаємодіючи із скидачем 7 зайвого насіння. При подальшому транспортуванні насіння при припиненні дії вакууму падає в борозну. При необхідності є можливість заміни кілець 8 на висіваючому диску 3, при висіві різних культур (з більшим або меншим вихідним отвором d). Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пневматичного висіваючого апарата. Отже, корисна модель відповідає критерію "промислова застосовність". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пневматичний висіваючий апарат, що містить корпус з насіннєвою камерою, кришкою з вакуумною камерою, вертикально встановлений висіваючий диск з отворами для 1 UA 70615 U присмоктування і скидач зайвого насіння з виступами, робоча кромка яких виконана у вигляді частини циліндричної поверхні, який відрізняється тим, що отвори для присмоктування виконані у вигляді зрізаного конуса, і в зоні присмоктування насіння встановлені кільця виконані з полімерного матеріалу, що має низький коефіцієнт тертя. 5 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
