Пристрій для знищення бур’янів в рядах рослин

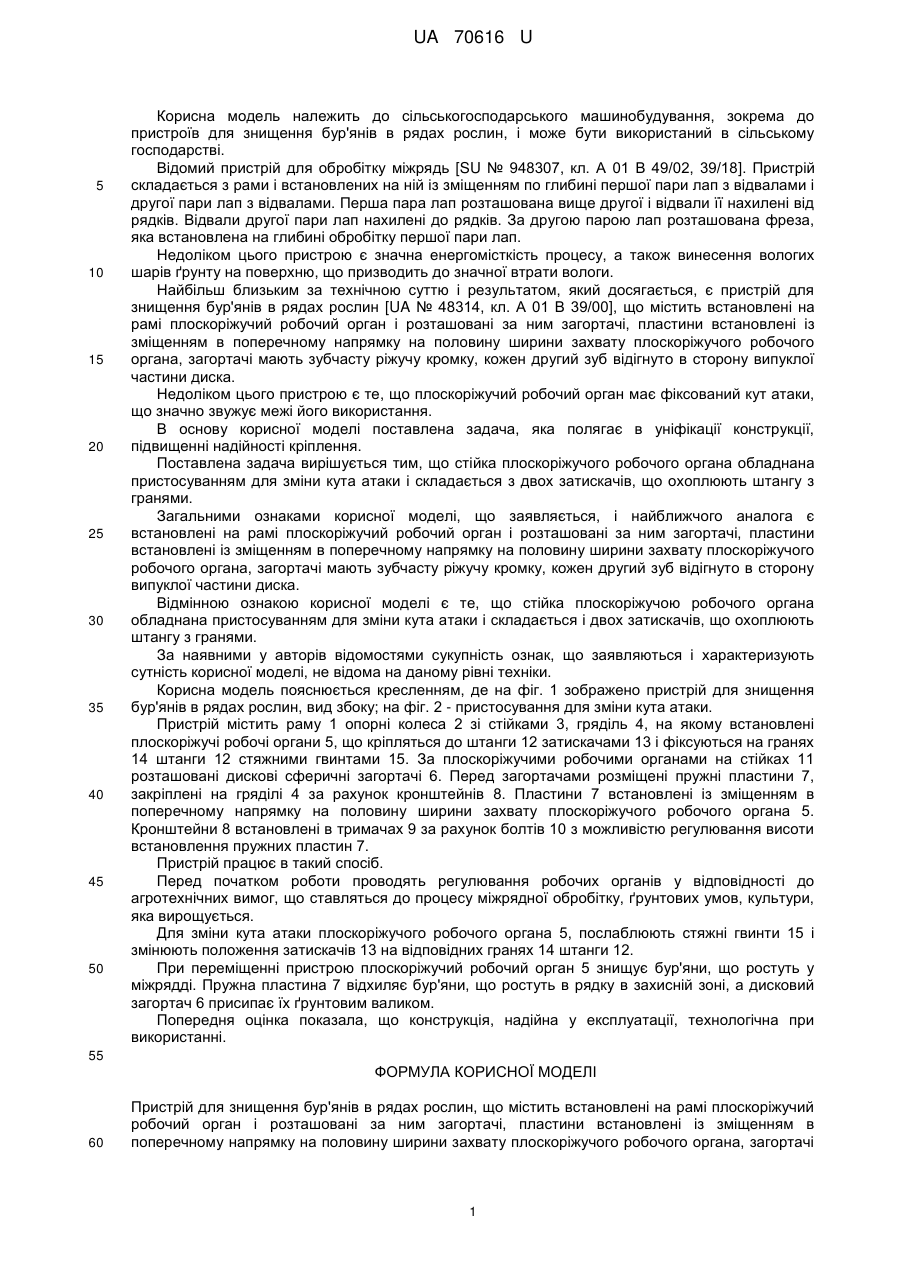

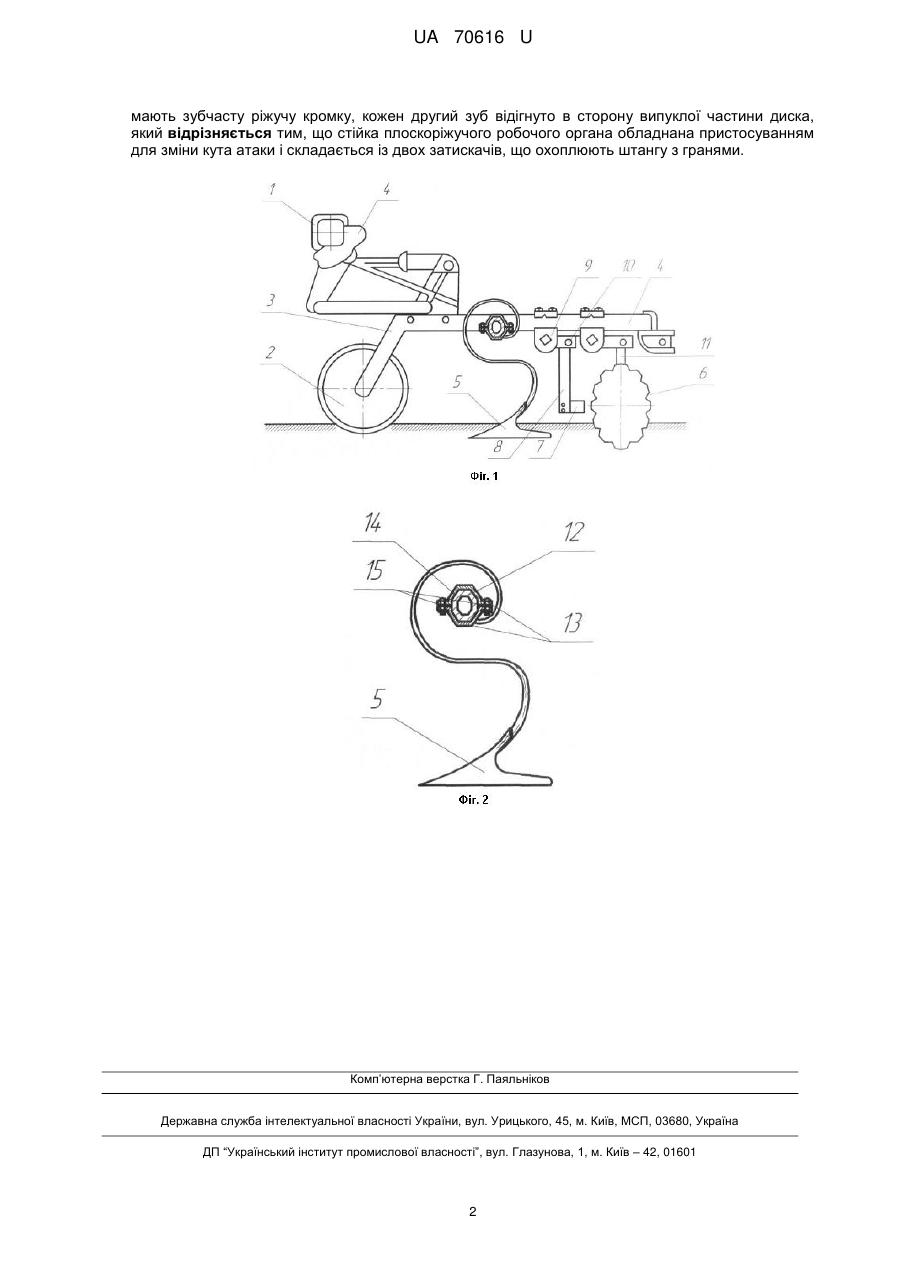

Реферат: UA 70616 U UA 70616 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для знищення бур'янів в рядах рослин, і може бути використаний в сільському господарстві. Відомий пристрій для обробітку міжрядь [SU № 948307, кл. А 01 В 49/02, 39/18]. Пристрій складається з рами і встановлених на ній із зміщенням по глибині першої пари лап з відвалами і другої пари лап з відвалами. Перша пара лап розташована вище другої і відвали її нахилені від рядків. Відвали другої пари лап нахилені до рядків. За другою парою лап розташована фреза, яка встановлена на глибині обробітку першої пари лап. Недоліком цього пристрою є значна енергомісткість процесу, а також винесення вологих шарів ґрунту на поверхню, що призводить до значної втрати вологи. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для знищення бур'янів в рядах рослин [UA № 48314, кл. А 01 В 39/00], що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска. Недоліком цього пристрою є те, що плоскоріжучий робочий орган має фіксований кут атаки, що значно звужує межі його використання. В основу корисної моделі поставлена задача, яка полягає в уніфікації конструкції, підвищенні надійності кріплення. Поставлена задача вирішується тим, що стійка плоскоріжучого робочого органа обладнана пристосуванням для зміни кута атаки і складається з двох затискачів, що охоплюють штангу з гранями. Загальними ознаками корисної моделі, що заявляється, і найближчого аналога є встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска. Відмінною ознакою корисної моделі є те, що стійка плоскоріжучою робочого органа обладнана пристосуванням для зміни кута атаки і складається і двох затискачів, що охоплюють штангу з гранями. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі, не відома на даному рівні техніки. Корисна модель пояснюється кресленням, де на фіг. 1 зображено пристрій для знищення бур'янів в рядах рослин, вид збоку; на фіг. 2 - пристосування для зміни кута атаки. Пристрій містить раму 1 опорні колеса 2 зі стійками 3, гряділь 4, на якому встановлені плоскоріжучі робочі органи 5, що кріпляться до штанги 12 затискачами 13 і фіксуються на гранях 14 штанги 12 стяжними гвинтами 15. За плоскоріжучими робочими органами на стійках 11 розташовані дискові сферичні загортачі 6. Перед загортачами розміщені пружні пластини 7, закріплені на гряділі 4 за рахунок кронштейнів 8. Пластини 7 встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа 5. Кронштейни 8 встановлені в тримачах 9 за рахунок болтів 10 з можливістю регулювання висоти встановлення пружних пластин 7. Пристрій працює в такий спосіб. Перед початком роботи проводять регулювання робочих органів у відповідності до агротехнічних вимог, що ставляться до процесу міжрядної обробітку, ґрунтових умов, культури, яка вирощується. Для зміни кута атаки плоскоріжучого робочого органа 5, послаблюють стяжні гвинти 15 і змінюють положення затискачів 13 на відповідних гранях 14 штанги 12. При переміщенні пристрою плоскоріжучий робочий орган 5 знищує бур'яни, що ростуть у міжрядді. Пружна пластина 7 відхиляє бур'яни, що ростуть в рядку в захисній зоні, а дисковий загортач 6 присипає їх ґрунтовим валиком. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі 1 UA 70616 U мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска, який відрізняється тим, що стійка плоскоріжучого робочого органа обладнана пристосуванням для зміни кута атаки і складається із двох затискачів, що охоплюють штангу з гранями. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
