Телескопічний сучкоріз

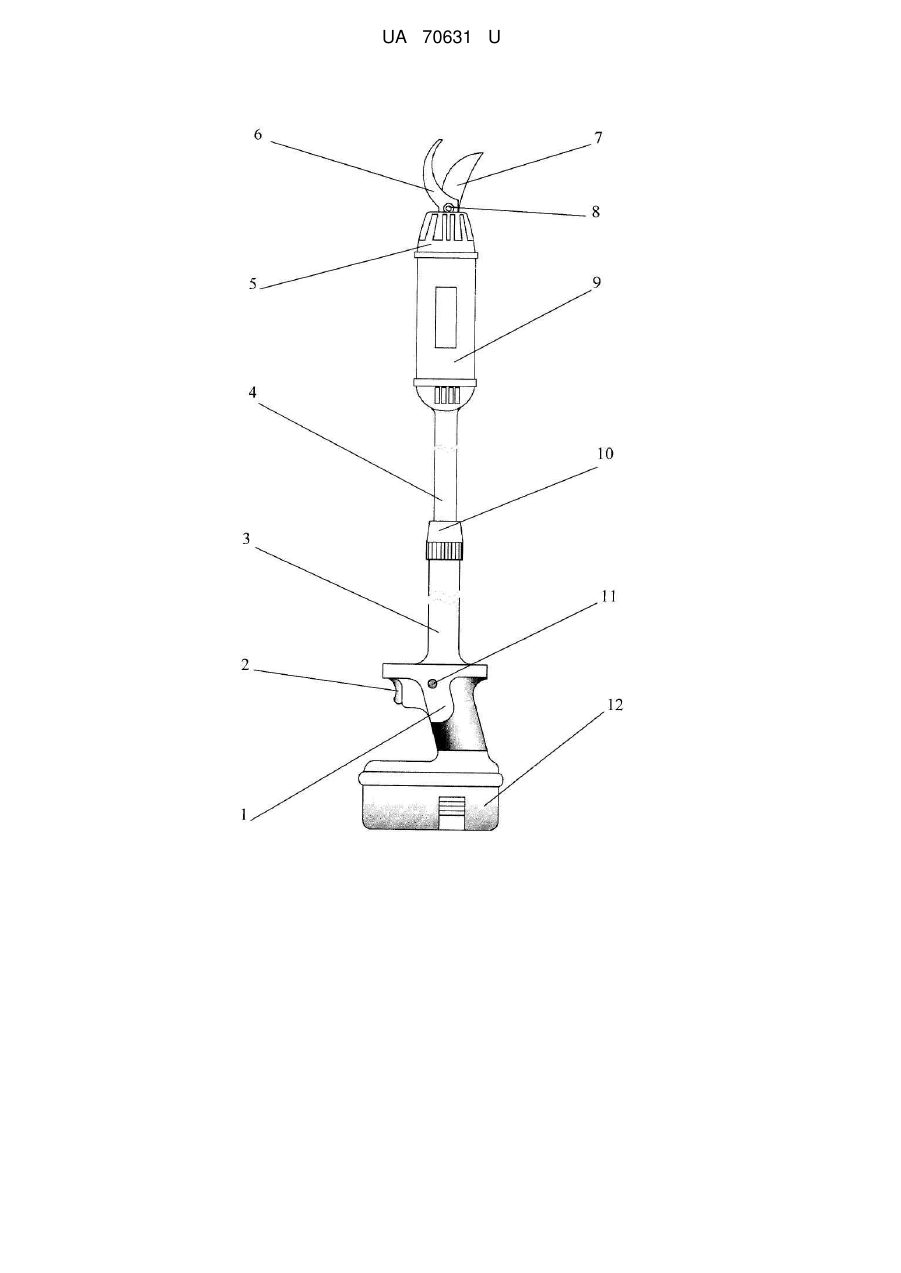

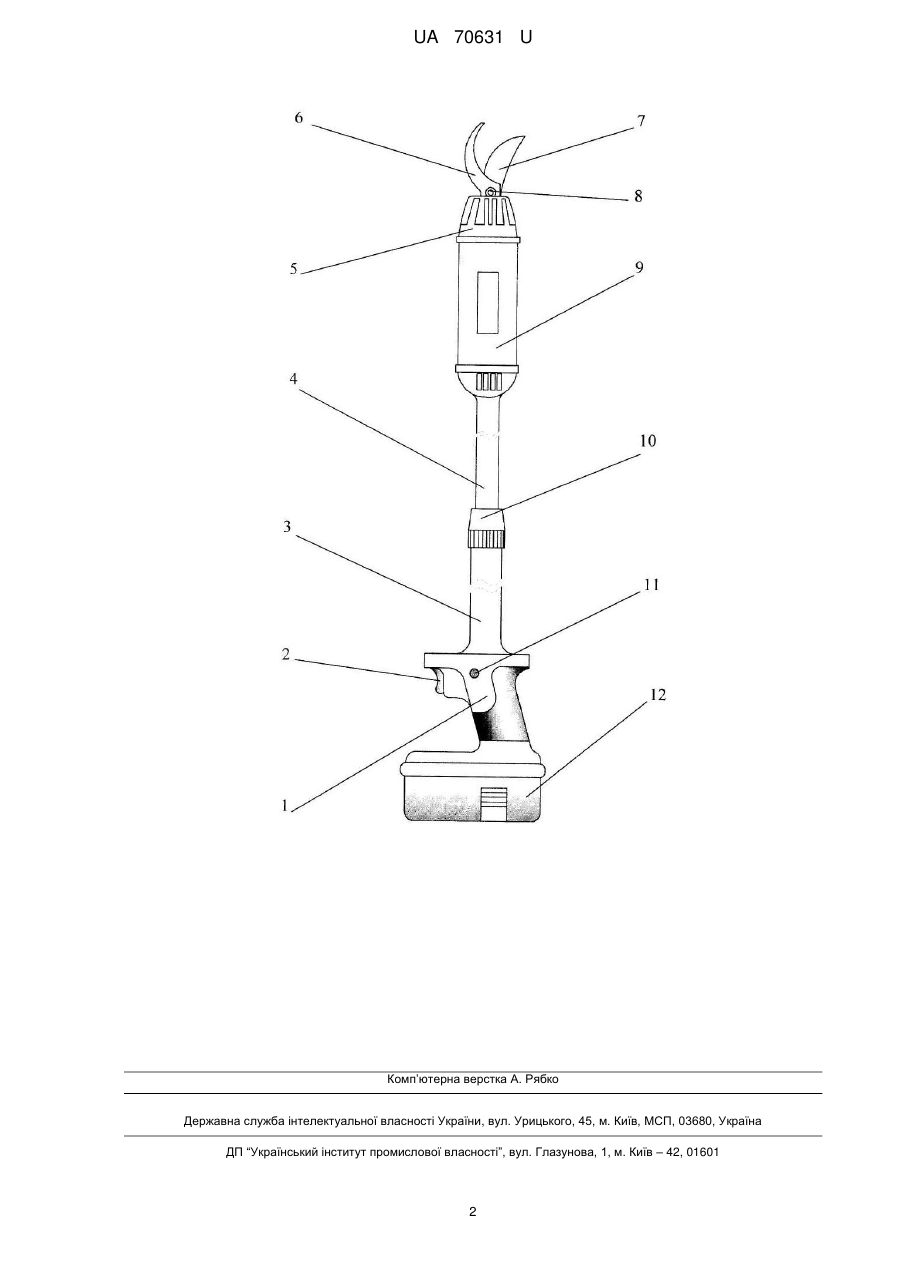

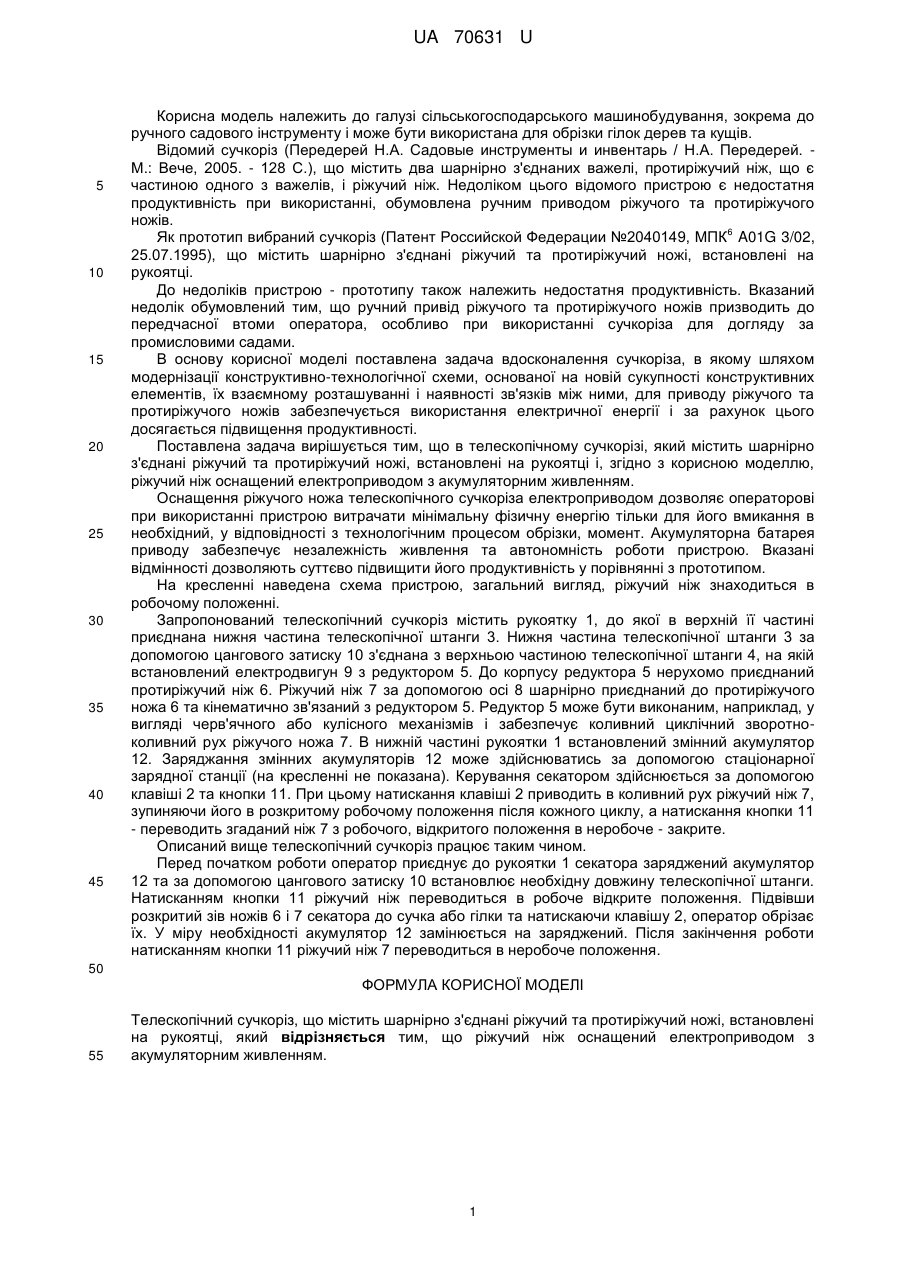

Реферат: UA 70631 U UA 70631 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ручного садового інструменту і може бути використана для обрізки гілок дерев та кущів. Відомий сучкоріз (Передерей Н.А. Садовые инструменты и инвентарь / Н.А. Передерей. Μ.: Вече, 2005. - 128 С.), що містить два шарнірно з'єднаних важелі, протиріжучий ніж, що є частиною одного з важелів, і ріжучий ніж. Недоліком цього відомого пристрою є недостатня продуктивність при використанні, обумовлена ручним приводом ріжучого та протиріжучого ножів. 6 Як прототип вибраний сучкоріз (Патент Российской Федерации №2040149, МПК A01G 3/02, 25.07.1995), що містить шарнірно з'єднані ріжучий та протиріжучий ножі, встановлені на рукоятці. До недоліків пристрою - прототипу також належить недостатня продуктивність. Вказаний недолік обумовлений тим, що ручний привід ріжучого та протиріжучого ножів призводить до передчасної втоми оператора, особливо при використанні сучкоріза для догляду за промисловими садами. В основу корисної моделі поставлена задача вдосконалення сучкоріза, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, для приводу ріжучого та протиріжучого ножів забезпечується використання електричної енергії і за рахунок цього досягається підвищення продуктивності. Поставлена задача вирішується тим, що в телескопічному сучкорізі, який містить шарнірно з'єднані ріжучий та протиріжучий ножі, встановлені на рукоятці і, згідно з корисною моделлю, ріжучий ніж оснащений електроприводом з акумуляторним живленням. Оснащення ріжучого ножа телескопічного сучкоріза електроприводом дозволяє операторові при використанні пристрою витрачати мінімальну фізичну енергію тільки для його вмикання в необхідний, у відповідності з технологічним процесом обрізки, момент. Акумуляторна батарея приводу забезпечує незалежність живлення та автономність роботи пристрою. Вказані відмінності дозволяють суттєво підвищити його продуктивність у порівнянні з прототипом. На кресленні наведена схема пристрою, загальний вигляд, ріжучий ніж знаходиться в робочому положенні. Запропонований телескопічний сучкоріз містить рукоятку 1, до якої в верхній її частині приєднана нижня частина телескопічної штанги 3. Нижня частина телескопічної штанги 3 за допомогою цангового затиску 10 з'єднана з верхньою частиною телескопічної штанги 4, на якій встановлений електродвигун 9 з редуктором 5. До корпусу редуктора 5 нерухомо приєднаний протиріжучий ніж 6. Ріжучий ніж 7 за допомогою осі 8 шарнірно приєднаний до протиріжучого ножа 6 та кінематично зв'язаний з редуктором 5. Редуктор 5 може бути виконаним, наприклад, у вигляді черв'ячного або кулісного механізмів і забезпечує коливний циклічний зворотноколивний рух ріжучого ножа 7. В нижній частині рукоятки 1 встановлений змінний акумулятор 12. Заряджання змінних акумуляторів 12 може здійснюватись за допомогою стаціонарної зарядної станції (на кресленні не показана). Керування секатором здійснюється за допомогою клавіші 2 та кнопки 11. При цьому натискання клавіші 2 приводить в коливний рух ріжучий ніж 7, зупиняючи його в розкритому робочому положення після кожного циклу, а натискання кнопки 11 - переводить згаданий ніж 7 з робочого, відкритого положення в неробоче - закрите. Описаний вище телескопічний сучкоріз працює таким чином. Перед початком роботи оператор приєднує до рукоятки 1 секатора заряджений акумулятор 12 та за допомогою цангового затиску 10 встановлює необхідну довжину телескопічної штанги. Натисканням кнопки 11 ріжучий ніж переводиться в робоче відкрите положення. Підвівши розкритий зів ножів 6 і 7 секатора до сучка або гілки та натискаючи клавішу 2, оператор обрізає їх. У міру необхідності акумулятор 12 замінюється на заряджений. Після закінчення роботи натисканням кнопки 11 ріжучий ніж 7 переводиться в неробоче положення. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Телескопічний сучкоріз, що містить шарнірно з'єднані ріжучий та протиріжучий ножі, встановлені на рукоятці, який відрізняється тим, що ріжучий ніж оснащений електроприводом з акумуляторним живленням. 1 UA 70631 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
