Секатор

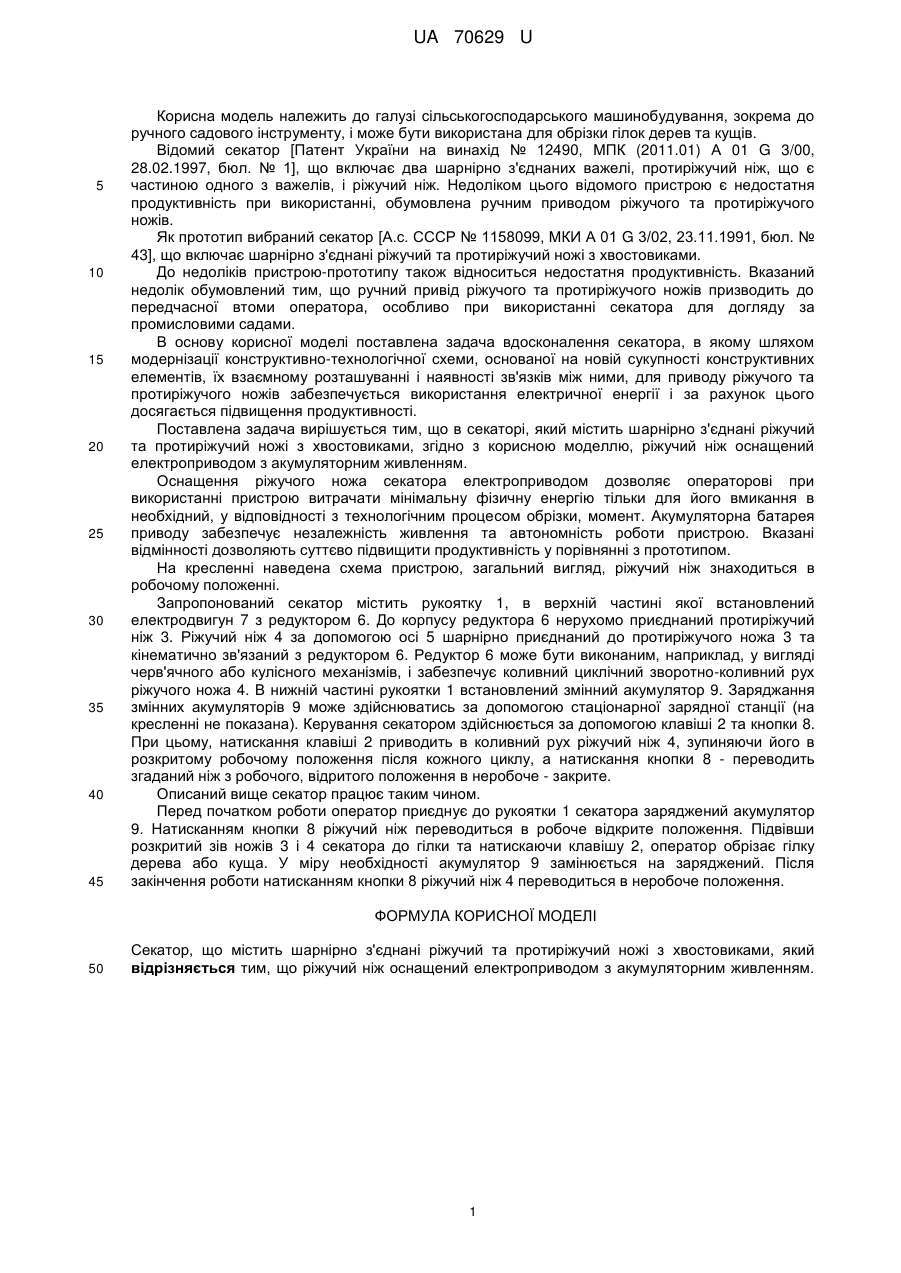

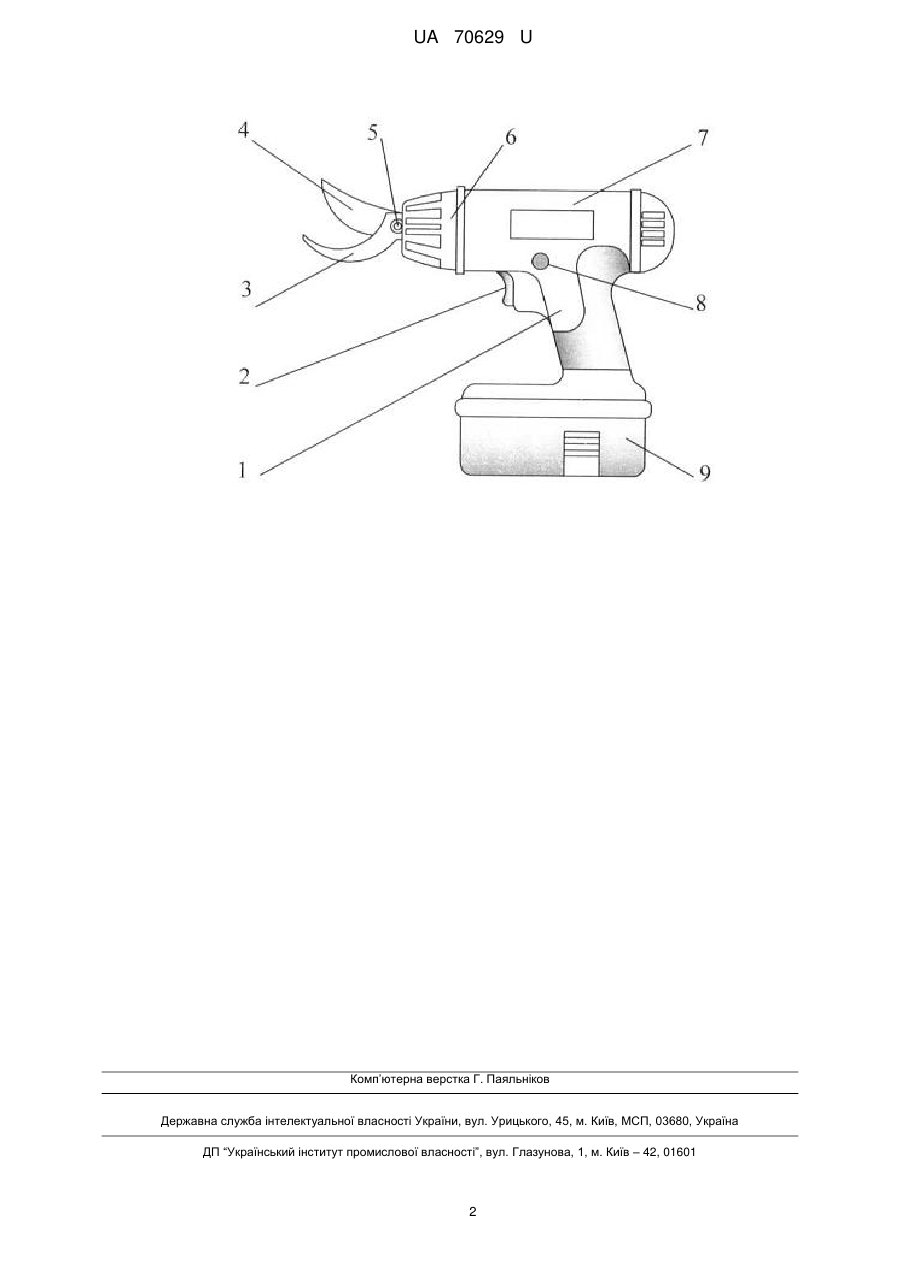

Реферат: UA 70629 U UA 70629 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ручного садового інструменту, і може бути використана для обрізки гілок дерев та кущів. Відомий секатор [Патент України на винахід № 12490, МПК (2011.01) А 01 G 3/00, 28.02.1997, бюл. № 1], що включає два шарнірно з'єднаних важелі, протиріжучий ніж, що є частиною одного з важелів, і ріжучий ніж. Недоліком цього відомого пристрою є недостатня продуктивність при використанні, обумовлена ручним приводом ріжучого та протиріжучого ножів. Як прототип вибраний секатор [А.с. СССР № 1158099, МКИ А 01 G 3/02, 23.11.1991, бюл. № 43], що включає шарнірно з'єднані ріжучий та протиріжучий ножі з хвостовиками. До недоліків пристрою-прототипу також відноситься недостатня продуктивність. Вказаний недолік обумовлений тим, що ручний привід ріжучого та протиріжучого ножів призводить до передчасної втоми оператора, особливо при використанні секатора для догляду за промисловими садами. В основу корисної моделі поставлена задача вдосконалення секатора, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, для приводу ріжучого та протиріжучого ножів забезпечується використання електричної енергії і за рахунок цього досягається підвищення продуктивності. Поставлена задача вирішується тим, що в секаторі, який містить шарнірно з'єднані ріжучий та протиріжучий ножі з хвостовиками, згідно з корисною моделлю, ріжучий ніж оснащений електроприводом з акумуляторним живленням. Оснащення ріжучого ножа секатора електроприводом дозволяє операторові при використанні пристрою витрачати мінімальну фізичну енергію тільки для його вмикання в необхідний, у відповідності з технологічним процесом обрізки, момент. Акумуляторна батарея приводу забезпечує незалежність живлення та автономність роботи пристрою. Вказані відмінності дозволяють суттєво підвищити продуктивність у порівнянні з прототипом. На кресленні наведена схема пристрою, загальний вигляд, ріжучий ніж знаходиться в робочому положенні. Запропонований секатор містить рукоятку 1, в верхній частині якої встановлений електродвигун 7 з редуктором 6. До корпусу редуктора 6 нерухомо приєднаний протиріжучий ніж 3. Ріжучий ніж 4 за допомогою осі 5 шарнірно приєднаний до протиріжучого ножа 3 та кінематично зв'язаний з редуктором 6. Редуктор 6 може бути виконаним, наприклад, у вигляді черв'ячного або кулісного механізмів, і забезпечує коливний циклічний зворотно-коливний рух ріжучого ножа 4. В нижній частині рукоятки 1 встановлений змінний акумулятор 9. Заряджання змінних акумуляторів 9 може здійснюватись за допомогою стаціонарної зарядної станції (на кресленні не показана). Керування секатором здійснюється за допомогою клавіші 2 та кнопки 8. При цьому, натискання клавіші 2 приводить в коливний рух ріжучий ніж 4, зупиняючи його в розкритому робочому положення після кожного циклу, а натискання кнопки 8 - переводить згаданий ніж з робочого, відритого положення в неробоче - закрите. Описаний вище секатор працює таким чином. Перед початком роботи оператор приєднує до рукоятки 1 секатора заряджений акумулятор 9. Натисканням кнопки 8 ріжучий ніж переводиться в робоче відкрите положення. Підвівши розкритий зів ножів 3 і 4 секатора до гілки та натискаючи клавішу 2, оператор обрізає гілку дерева або куща. У міру необхідності акумулятор 9 замінюється на заряджений. Після закінчення роботи натисканням кнопки 8 ріжучий ніж 4 переводиться в неробоче положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Секатор, що містить шарнірно з'єднані ріжучий та протиріжучий ножі з хвостовиками, який відрізняється тим, що ріжучий ніж оснащений електроприводом з акумуляторним живленням. 1 UA 70629 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
