Пристрій для отримання порошку з полімерного матеріалу

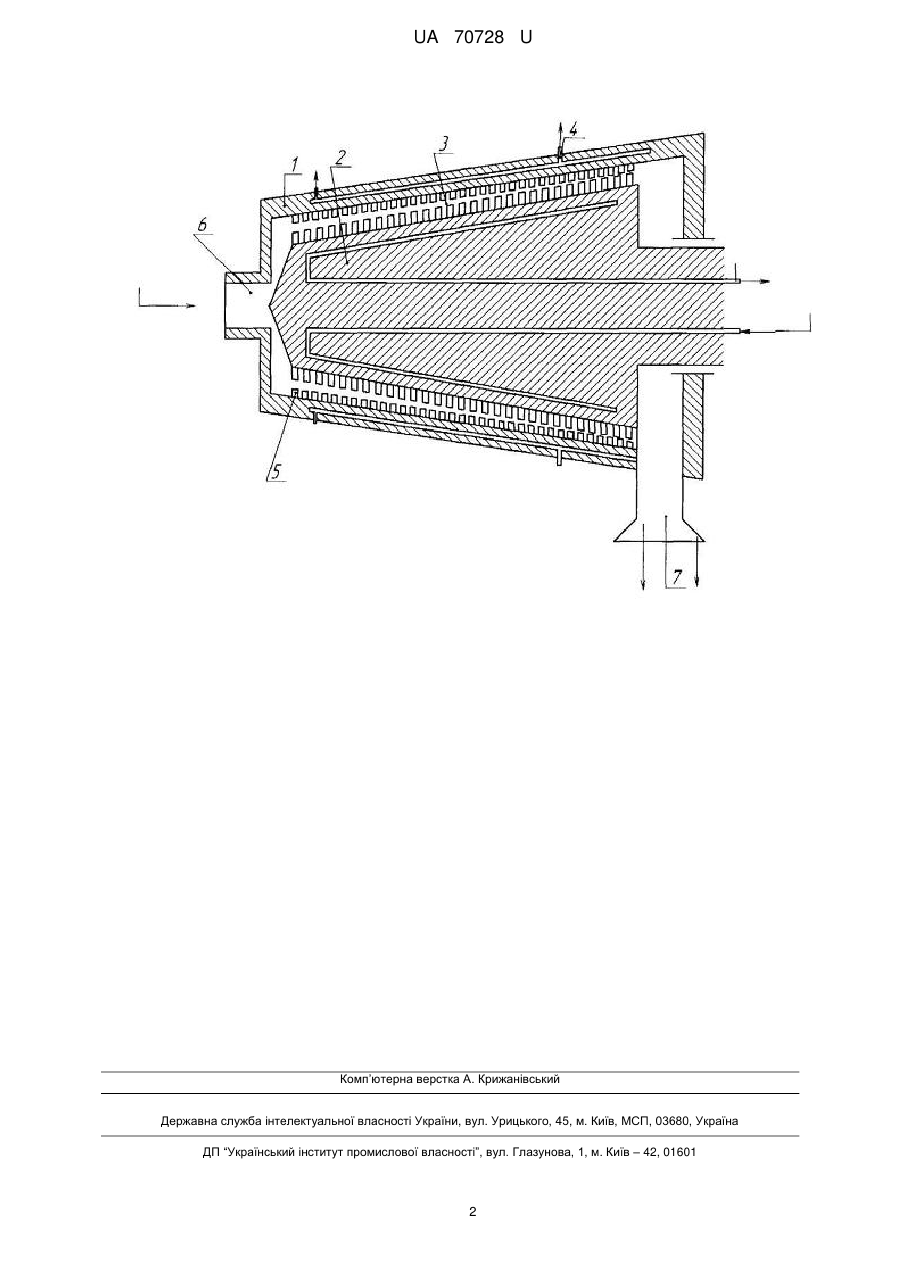

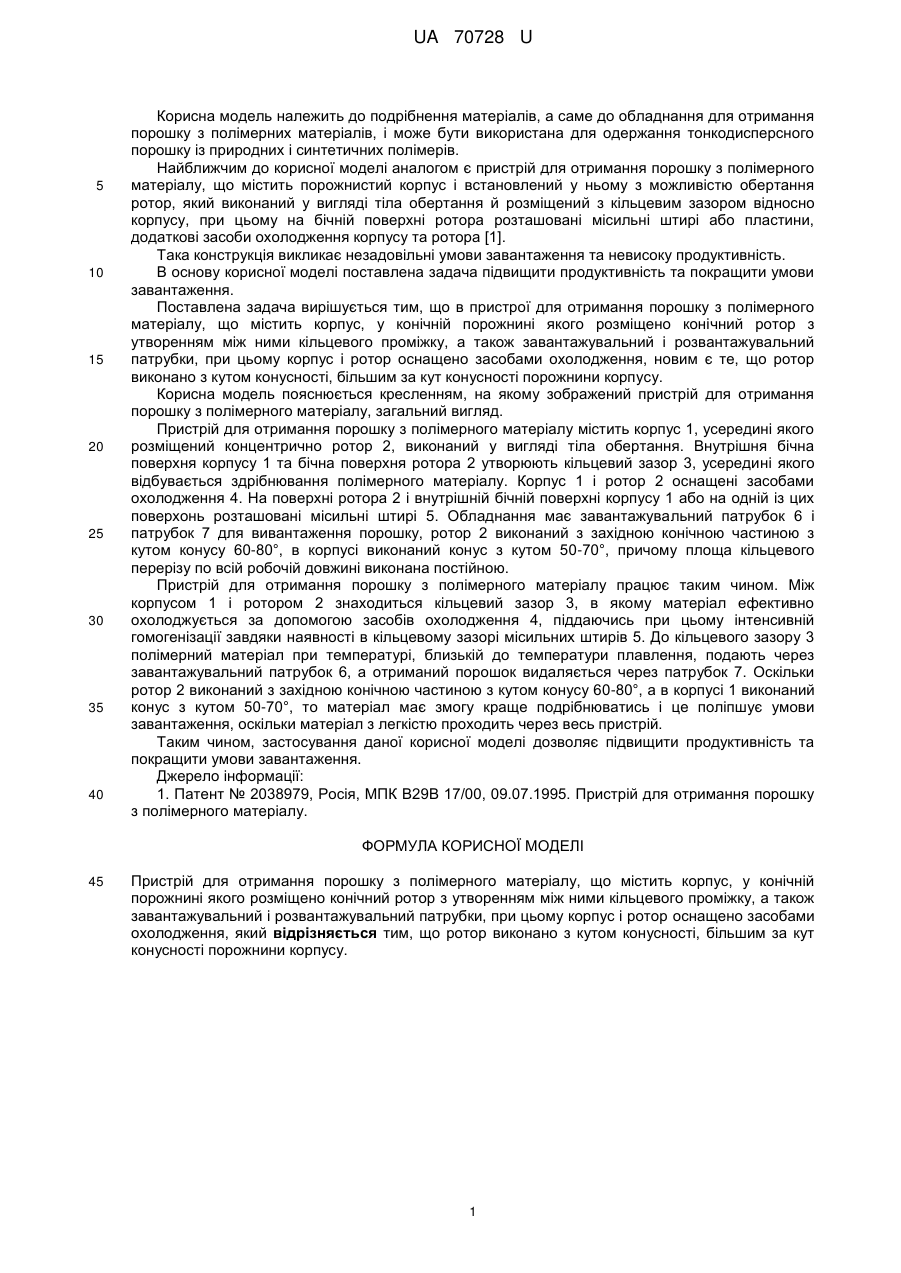

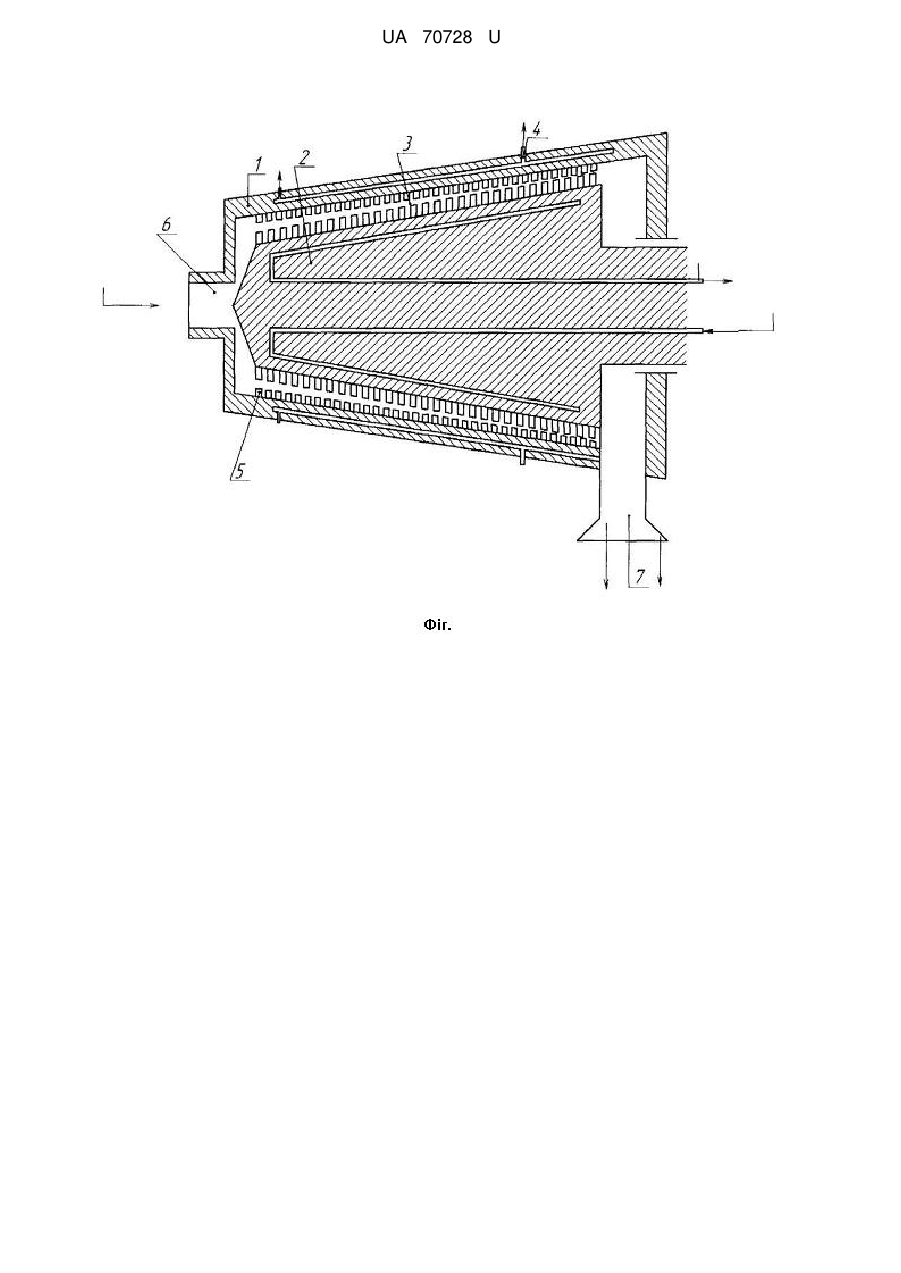

Реферат: Пристрій для отримання порошку з полімерного матеріалу містить корпус, у конічній порожнині якого розміщено конічний ротор з утворенням між ними кільцевого проміжку, а також завантажувальний і розвантажувальний патрубки. Корпус і ротор оснащено засобами охолодження. Ротор виконано з кутом конусності, більшим за кут конусності порожнини корпусу. UA 70728 U (12) UA 70728 U UA 70728 U 5 10 15 20 25 30 35 40 Корисна модель належить до подрібнення матеріалів, а саме до обладнання для отримання порошку з полімерних матеріалів, і може бути використана для одержання тонкодисперсного порошку із природних і синтетичних полімерів. Найближчим до корисної моделі аналогом є пристрій для отримання порошку з полімерного матеріалу, що містить порожнистий корпус і встановлений у ньому з можливістю обертання ротор, який виконаний у вигляді тіла обертання й розміщений з кільцевим зазором відносно корпусу, при цьому на бічній поверхні ротора розташовані місильні штирі або пластини, додаткові засоби охолодження корпусу та ротора [1]. Така конструкція викликає незадовільні умови завантаження та невисоку продуктивність. В основу корисної моделі поставлена задача підвищити продуктивність та покращити умови завантаження. Поставлена задача вирішується тим, що в пристрої для отримання порошку з полімерного матеріалу, що містить корпус, у конічній порожнині якого розміщено конічний ротор з утворенням між ними кільцевого проміжку, а також завантажувальний і розвантажувальний патрубки, при цьому корпус і ротор оснащено засобами охолодження, новим є те, що ротор виконано з кутом конусності, більшим за кут конусності порожнини корпусу. Корисна модель пояснюється кресленням, на якому зображений пристрій для отримання порошку з полімерного матеріалу, загальний вигляд. Пристрій для отримання порошку з полімерного матеріалу містить корпус 1, усередині якого розміщений концентрично ротор 2, виконаний у вигляді тіла обертання. Внутрішня бічна поверхня корпусу 1 та бічна поверхня ротора 2 утворюють кільцевий зазор 3, усередині якого відбувається здрібнювання полімерного матеріалу. Корпус 1 і ротор 2 оснащені засобами охолодження 4. На поверхні ротора 2 і внутрішній бічній поверхні корпусу 1 або на одній із цих поверхонь розташовані місильні штирі 5. Обладнання має завантажувальний патрубок 6 і патрубок 7 для вивантаження порошку, ротор 2 виконаний з західною конічною частиною з кутом конусу 60-80°, в корпусі виконаний конус з кутом 50-70°, причому площа кільцевого перерізу по всій робочій довжині виконана постійною. Пристрій для отримання порошку з полімерного матеріалу працює таким чином. Між корпусом 1 і ротором 2 знаходиться кільцевий зазор 3, в якому матеріал ефективно охолоджується за допомогою засобів охолодження 4, піддаючись при цьому інтенсивній гомогенізації завдяки наявності в кільцевому зазорі місильних штирів 5. До кільцевого зазору 3 полімерний матеріал при температурі, близькій до температури плавлення, подають через завантажувальний патрубок 6, а отриманий порошок видаляється через патрубок 7. Оскільки ротор 2 виконаний з західною конічною частиною з кутом конусу 60-80°, а в корпусі 1 виконаний конус з кутом 50-70°, то матеріал має змогу краще подрібнюватись і це поліпшує умови завантаження, оскільки матеріал з легкістю проходить через весь пристрій. Таким чином, застосування даної корисної моделі дозволяє підвищити продуктивність та покращити умови завантаження. Джерело інформації: 1. Патент № 2038979, Росія, МПК В29В 17/00, 09.07.1995. Пристрій для отримання порошку з полімерного матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для отримання порошку з полімерного матеріалу, що містить корпус, у конічній порожнині якого розміщено конічний ротор з утворенням між ними кільцевого проміжку, а також завантажувальний і розвантажувальний патрубки, при цьому корпус і ротор оснащено засобами охолодження, який відрізняється тим, що ротор виконано з кутом конусності, більшим за кут конусності порожнини корпусу. 1 UA 70728 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
