Пристрій для перероблення полімерних матеріалів

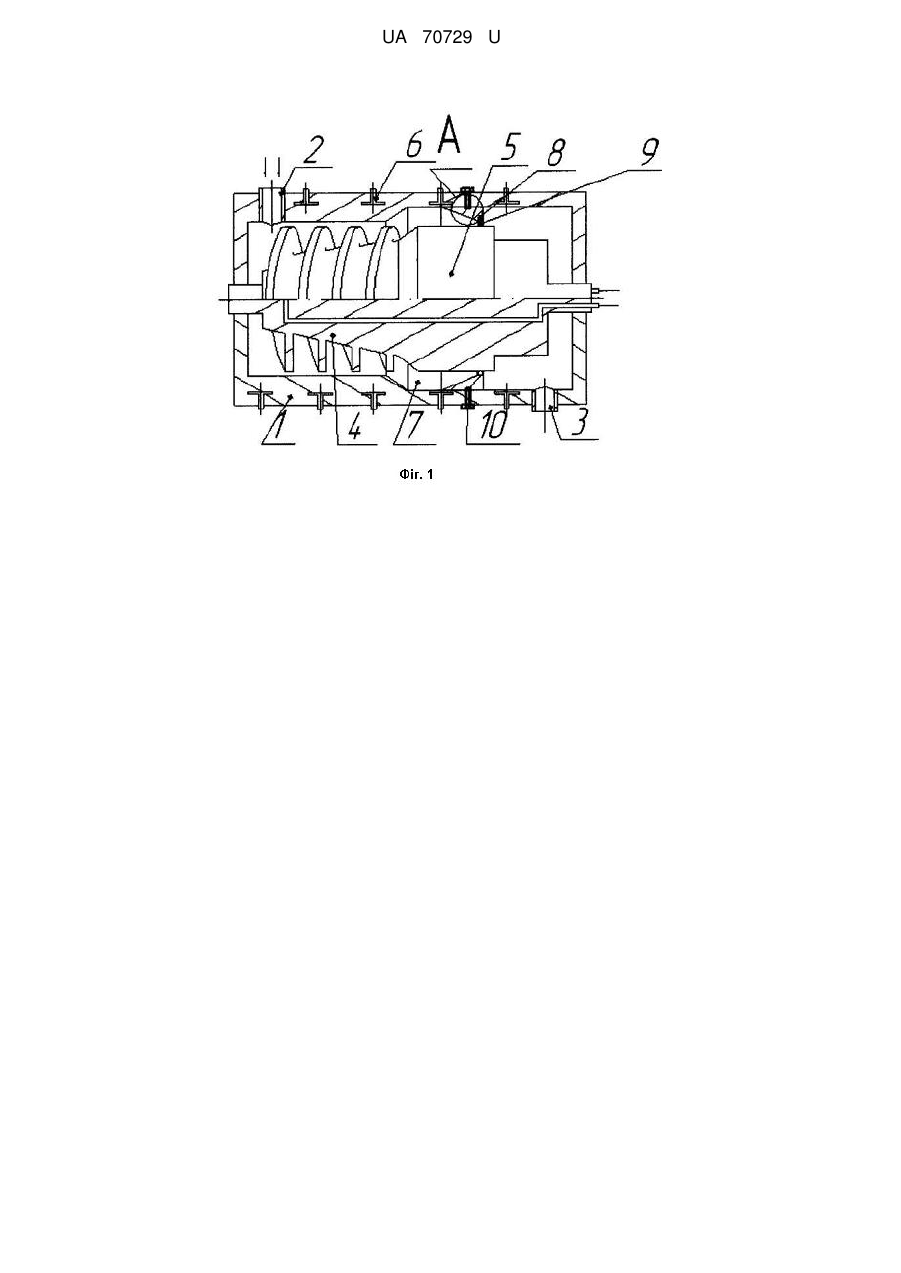

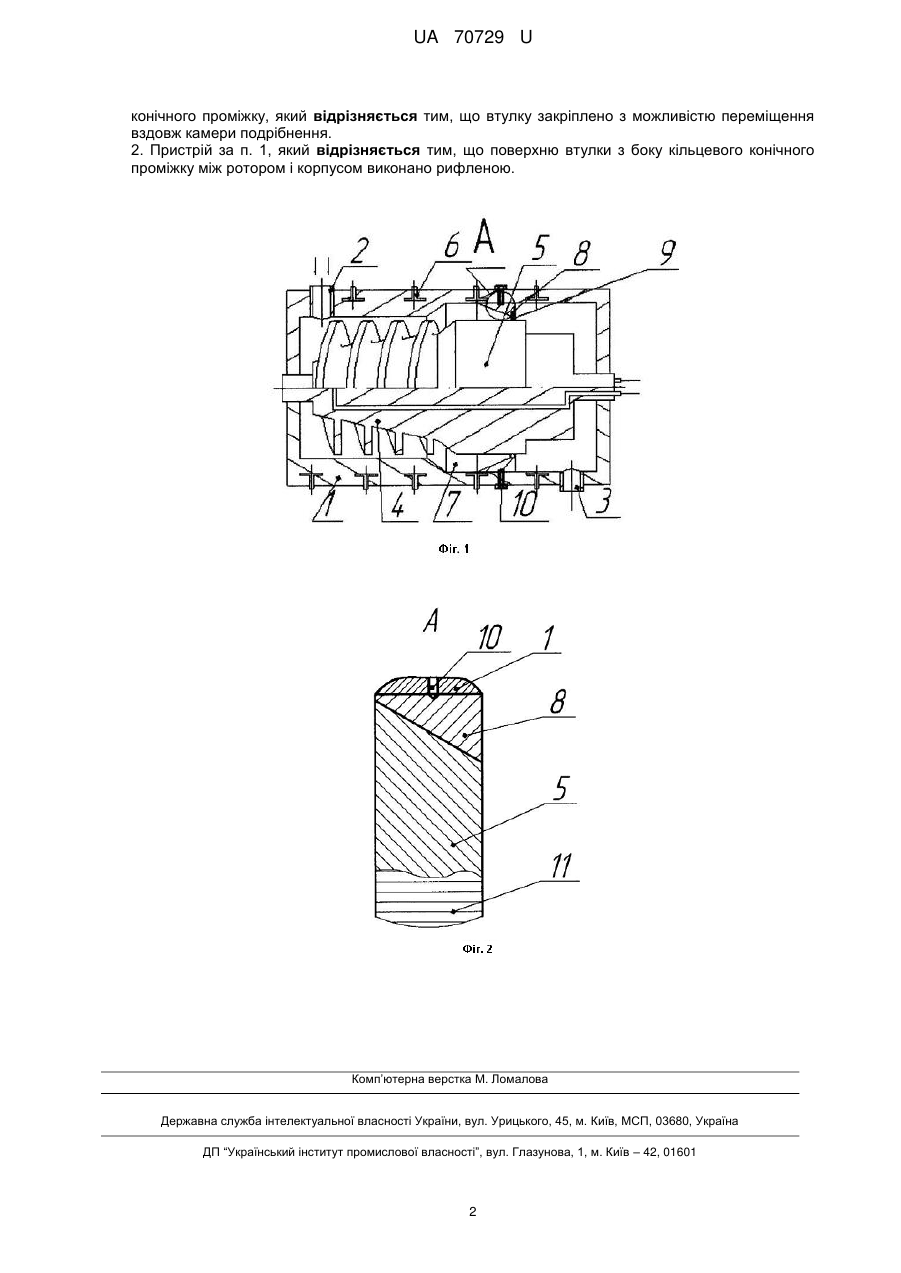

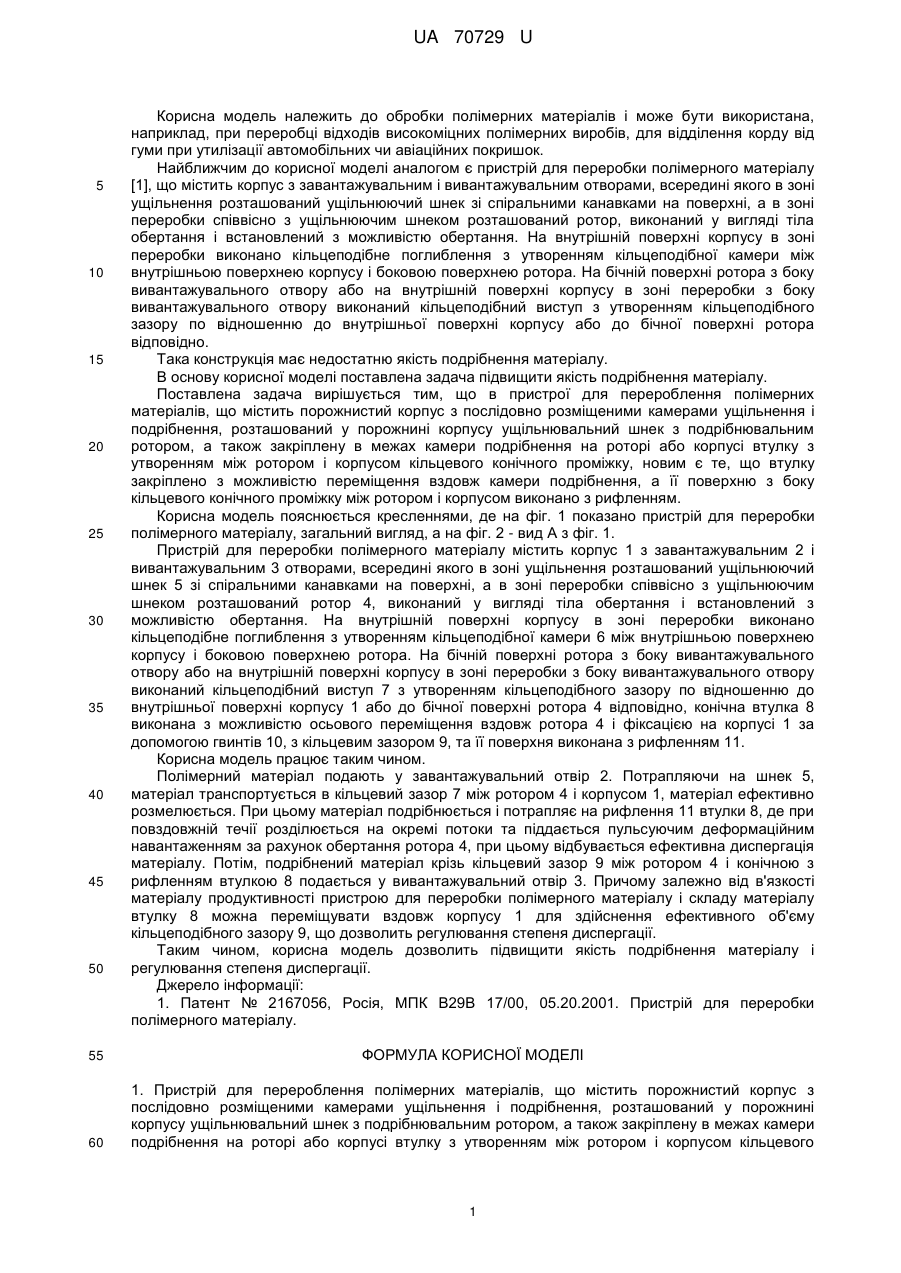

Реферат: Пристрій для перероблення полімерних матеріалів містить порожнистий корпус з послідовно розміщеними камерами ущільнення і подрібнення, розташований у порожнині корпусу ущільнювальний шнек з подрібнювальним ротором, а також закріплену в межах камери подрібнення на роторі або корпусі втулку. Втулку закріплено з можливістю переміщення вздовж камери подрібнення з утворенням між ротором і корпусом кільцевого конічного проміжку. UA 70729 U (12) UA 70729 U UA 70729 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обробки полімерних матеріалів і може бути використана, наприклад, при переробці відходів високоміцних полімерних виробів, для відділення корду від гуми при утилізації автомобільних чи авіаційних покришок. Найближчим до корисної моделі аналогом є пристрій для переробки полімерного матеріалу [1], що містить корпус з завантажувальним і вивантажувальним отворами, всередині якого в зоні ущільнення розташований ущільнюючий шнек зі спіральними канавками на поверхні, а в зоні переробки співвісно з ущільнюючим шнеком розташований ротор, виконаний у вигляді тіла обертання і встановлений з можливістю обертання. На внутрішній поверхні корпусу в зоні переробки виконано кільцеподібне поглиблення з утворенням кільцеподібної камери між внутрішньою поверхнею корпусу і боковою поверхнею ротора. На бічній поверхні ротора з боку вивантажувального отвору або на внутрішній поверхні корпусу в зоні переробки з боку вивантажувального отвору виконаний кільцеподібний виступ з утворенням кільцеподібного зазору по відношенню до внутрішньої поверхні корпусу або до бічної поверхні ротора відповідно. Така конструкція має недостатню якість подрібнення матеріалу. В основу корисної моделі поставлена задача підвищити якість подрібнення матеріалу. Поставлена задача вирішується тим, що в пристрої для перероблення полімерних матеріалів, що містить порожнистий корпус з послідовно розміщеними камерами ущільнення і подрібнення, розташований у порожнині корпусу ущільнювальний шнек з подрібнювальним ротором, а також закріплену в межах камери подрібнення на роторі або корпусі втулку з утворенням між ротором і корпусом кільцевого конічного проміжку, новим є те, що втулку закріплено з можливістю переміщення вздовж камери подрібнення, а її поверхню з боку кільцевого конічного проміжку між ротором і корпусом виконано з рифленням. Корисна модель пояснюється кресленнями, де на фіг. 1 показано пристрій для переробки полімерного матеріалу, загальний вигляд, а на фіг. 2 - вид А з фіг. 1. Пристрій для переробки полімерного матеріалу містить корпус 1 з завантажувальним 2 і вивантажувальним 3 отворами, всередині якого в зоні ущільнення розташований ущільнюючий шнек 5 зі спіральними канавками на поверхні, а в зоні переробки співвісно з ущільнюючим шнеком розташований ротор 4, виконаний у вигляді тіла обертання і встановлений з можливістю обертання. На внутрішній поверхні корпусу в зоні переробки виконано кільцеподібне поглиблення з утворенням кільцеподібної камери 6 між внутрішньою поверхнею корпусу і боковою поверхнею ротора. На бічній поверхні ротора з боку вивантажувального отвору або на внутрішній поверхні корпусу в зоні переробки з боку вивантажувального отвору виконаний кільцеподібний виступ 7 з утворенням кільцеподібного зазору по відношенню до внутрішньої поверхні корпусу 1 або до бічної поверхні ротора 4 відповідно, конічна втулка 8 виконана з можливістю осьового переміщення вздовж ротора 4 і фіксацією на корпусі 1 за допомогою гвинтів 10, з кільцевим зазором 9, та її поверхня виконана з рифленням 11. Корисна модель працює таким чином. Полімерний матеріал подають у завантажувальний отвір 2. Потрапляючи на шнек 5, матеріал транспортується в кільцевий зазор 7 між ротором 4 і корпусом 1, матеріал ефективно розмелюється. При цьому матеріал подрібнюється і потрапляє на рифлення 11 втулки 8, де при повздовжній течії розділюється на окремі потоки та піддається пульсуючим деформаційним навантаженням за рахунок обертання ротора 4, при цьому відбувається ефективна диспергація матеріалу. Потім, подрібнений матеріал крізь кільцевий зазор 9 між ротором 4 і конічною з рифленням втулкою 8 подається у вивантажувальний отвір 3. Причому залежно від в'язкості матеріалу продуктивності пристрою для переробки полімерного матеріалу і складу матеріалу втулку 8 можна переміщувати вздовж корпусу 1 для здійснення ефективного об'єму кільцеподібного зазору 9, що дозволить регулювання степеня диспергації. Таким чином, корисна модель дозволить підвищити якість подрібнення матеріалу і регулювання степеня диспергації. Джерело інформації: 1. Патент № 2167056, Росія, МПК В29В 17/00, 05.20.2001. Пристрій для переробки полімерного матеріалу. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій для перероблення полімерних матеріалів, що містить порожнистий корпус з послідовно розміщеними камерами ущільнення і подрібнення, розташований у порожнині корпусу ущільнювальний шнек з подрібнювальним ротором, а також закріплену в межах камери подрібнення на роторі або корпусі втулку з утворенням між ротором і корпусом кільцевого 1 UA 70729 U конічного проміжку, який відрізняється тим, що втулку закріплено з можливістю переміщення вздовж камери подрібнення. 2. Пристрій за п. 1, який відрізняється тим, що поверхню втулки з боку кільцевого конічного проміжку між ротором і корпусом виконано рифленою. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
