Установка для подрібнення полімерів

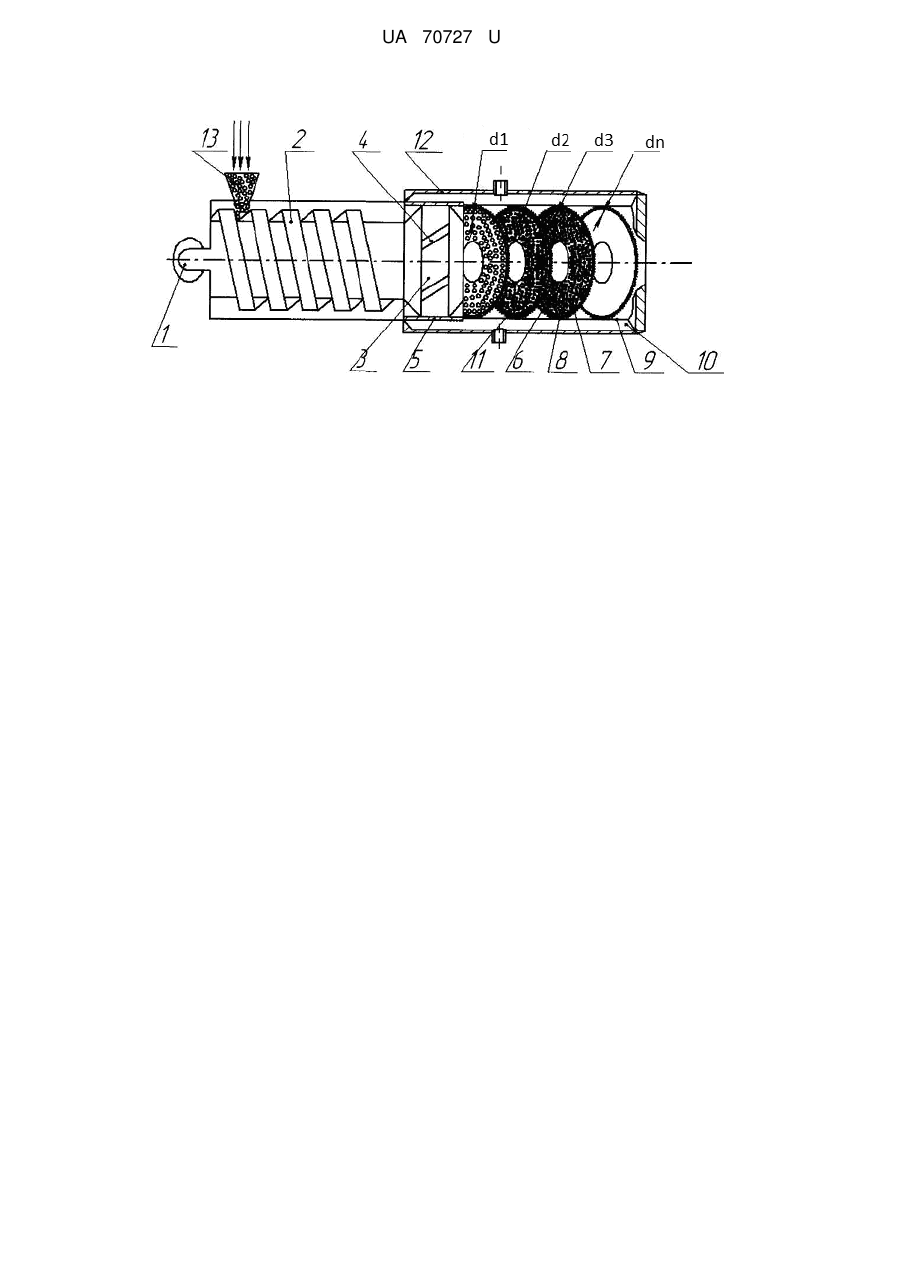

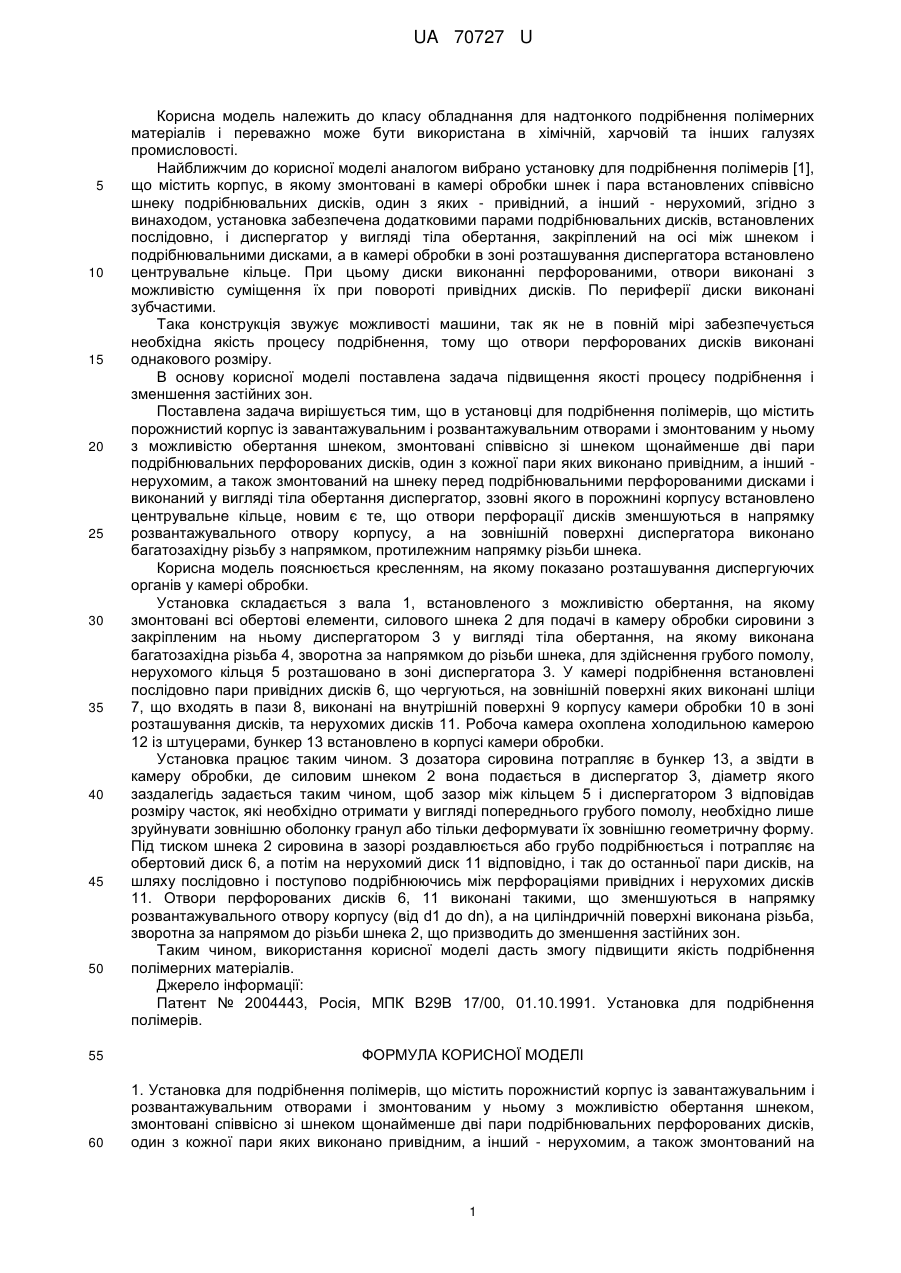

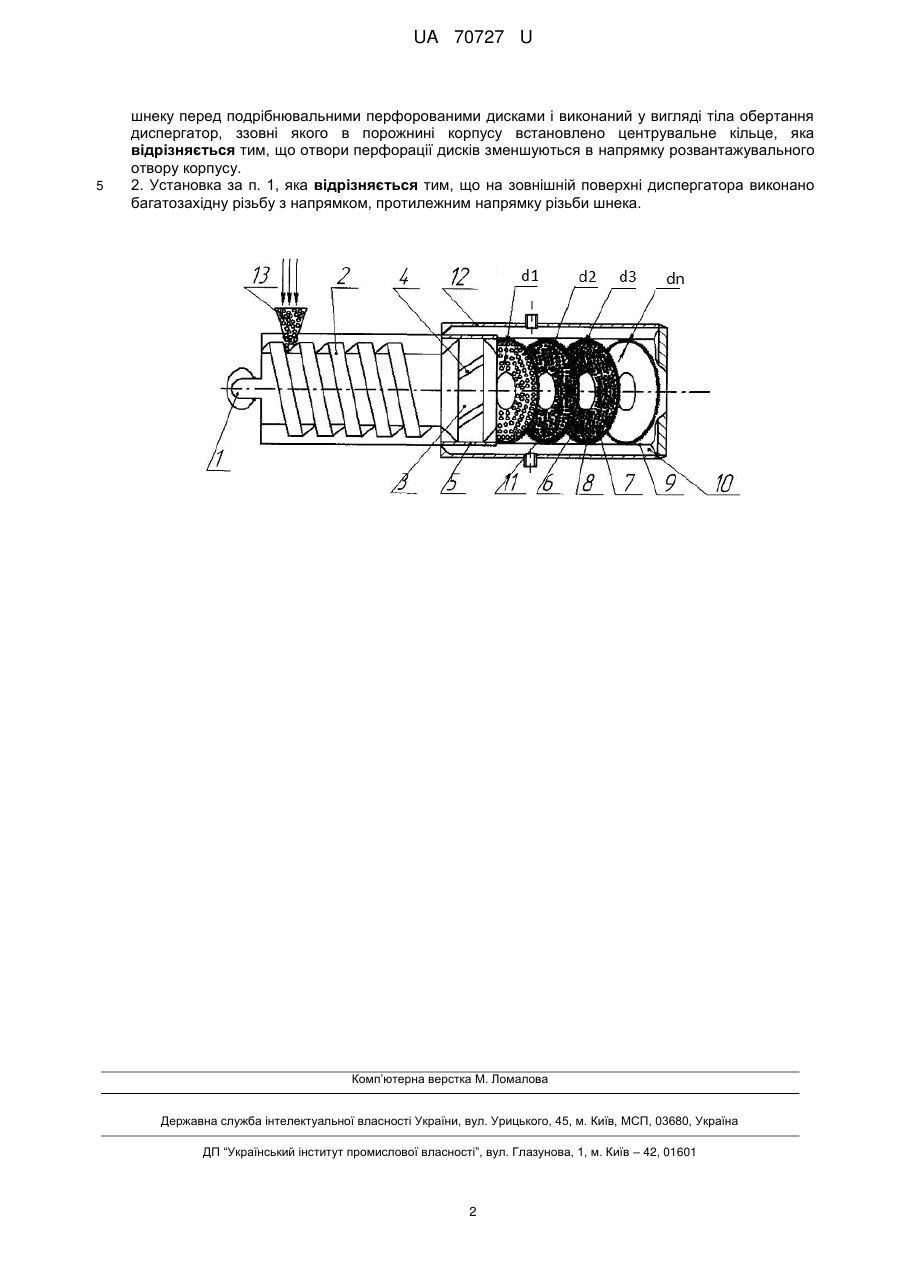

Реферат: Установка для подрібнення належить до обладнання для надтонкого подрібнення полімерних матеріалів і може використовуватись в хімічній, харчовій та інших галузях промисловості. UA 70727 U (12) UA 70727 U UA 70727 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до класу обладнання для надтонкого подрібнення полімерних матеріалів і переважно може бути використана в хімічній, харчовій та інших галузях промисловості. Найближчим до корисної моделі аналогом вибрано установку для подрібнення полімерів [1], що містить корпус, в якому змонтовані в камері обробки шнек і пара встановлених співвісно шнеку подрібнювальних дисків, один з яких - привідний, а інший - нерухомий, згідно з винаходом, установка забезпечена додатковими парами подрібнювальних дисків, встановлених послідовно, і диспергатор у вигляді тіла обертання, закріплений на осі між шнеком і подрібнювальними дисками, а в камері обробки в зоні розташування диспергатора встановлено центрувальне кільце. При цьому диски виконанні перфорованими, отвори виконані з можливістю суміщення їх при повороті привідних дисків. По периферії диски виконані зубчастими. Така конструкція звужує можливості машини, так як не в повній мірі забезпечується необхідна якість процесу подрібнення, тому що отвори перфорованих дисків виконані однакового розміру. В основу корисної моделі поставлена задача підвищення якості процесу подрібнення і зменшення застійних зон. Поставлена задача вирішується тим, що в установці для подрібнення полімерів, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами і змонтованим у ньому з можливістю обертання шнеком, змонтовані співвісно зі шнеком щонайменше дві пари подрібнювальних перфорованих дисків, один з кожної пари яких виконано привідним, а інший нерухомим, а також змонтований на шнеку перед подрібнювальними перфорованими дисками і виконаний у вигляді тіла обертання диспергатор, ззовні якого в порожнині корпусу встановлено центрувальне кільце, новим є те, що отвори перфорації дисків зменшуються в напрямку розвантажувального отвору корпусу, а на зовнішній поверхні диспергатора виконано багатозахідну різьбу з напрямком, протилежним напрямку різьби шнека. Корисна модель пояснюється кресленням, на якому показано розташування диспергуючих органів у камері обробки. Установка складається з вала 1, встановленого з можливістю обертання, на якому змонтовані всі обертові елементи, силового шнека 2 для подачі в камеру обробки сировини з закріпленим на ньому диспергатором 3 у вигляді тіла обертання, на якому виконана багатозахідна різьба 4, зворотна за напрямком до різьби шнека, для здійснення грубого помолу, нерухомого кільця 5 розташовано в зоні диспергатора 3. У камері подрібнення встановлені послідовно пари привідних дисків 6, що чергуються, на зовнішній поверхні яких виконані шліци 7, що входять в пази 8, виконані на внутрішній поверхні 9 корпусу камери обробки 10 в зоні розташування дисків, та нерухомих дисків 11. Робоча камера охоплена холодильною камерою 12 із штуцерами, бункер 13 встановлено в корпусі камери обробки. Установка працює таким чином. З дозатора сировина потрапляє в бункер 13, а звідти в камеру обробки, де силовим шнеком 2 вона подається в диспергатор 3, діаметр якого заздалегідь задається таким чином, щоб зазор між кільцем 5 і диспергатором 3 відповідав розміру часток, які необхідно отримати у вигляді попереднього грубого помолу, необхідно лише зруйнувати зовнішню оболонку гранул або тільки деформувати їх зовнішню геометричну форму. Під тиском шнека 2 сировина в зазорі роздавлюється або грубо подрібнюється і потрапляє на обертовий диск 6, а потім на нерухомий диск 11 відповідно, і так до останньої пари дисків, на шляху послідовно і поступово подрібнюючись між перфораціями привідних і нерухомих дисків 11. Отвори перфорованих дисків 6, 11 виконані такими, що зменшуються в напрямку розвантажувального отвору корпусу (від d1 до dn), а на циліндричній поверхні виконана різьба, зворотна за напрямом до різьби шнека 2, що призводить до зменшення застійних зон. Таким чином, використання корисної моделі дасть змогу підвищити якість подрібнення полімерних матеріалів. Джерело інформації: Патент № 2004443, Росія, МПК В29В 17/00, 01.10.1991. Установка для подрібнення полімерів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Установка для подрібнення полімерів, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами і змонтованим у ньому з можливістю обертання шнеком, змонтовані співвісно зі шнекомщонайменше дві пари подрібнювальних перфорованих дисків, один з кожної пари яких виконано привідним, а інший - нерухомим, а також змонтований на 1 UA 70727 U 5 шнеку перед подрібнювальними перфорованими дисками і виконаний у вигляді тіла обертання диспергатор, ззовні якого в порожнині корпусу встановлено центрувальне кільце, яка відрізняється тим, що отвори перфорації дисків зменшуються в напрямку розвантажувального отвору корпусу. 2. Установка за п. 1, яка відрізняється тим, що на зовнішній поверхні диспергатора виконано багатозахідну різьбу з напрямком, протилежним напрямку різьби шнека. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
