Фіксуючий ортез хребта

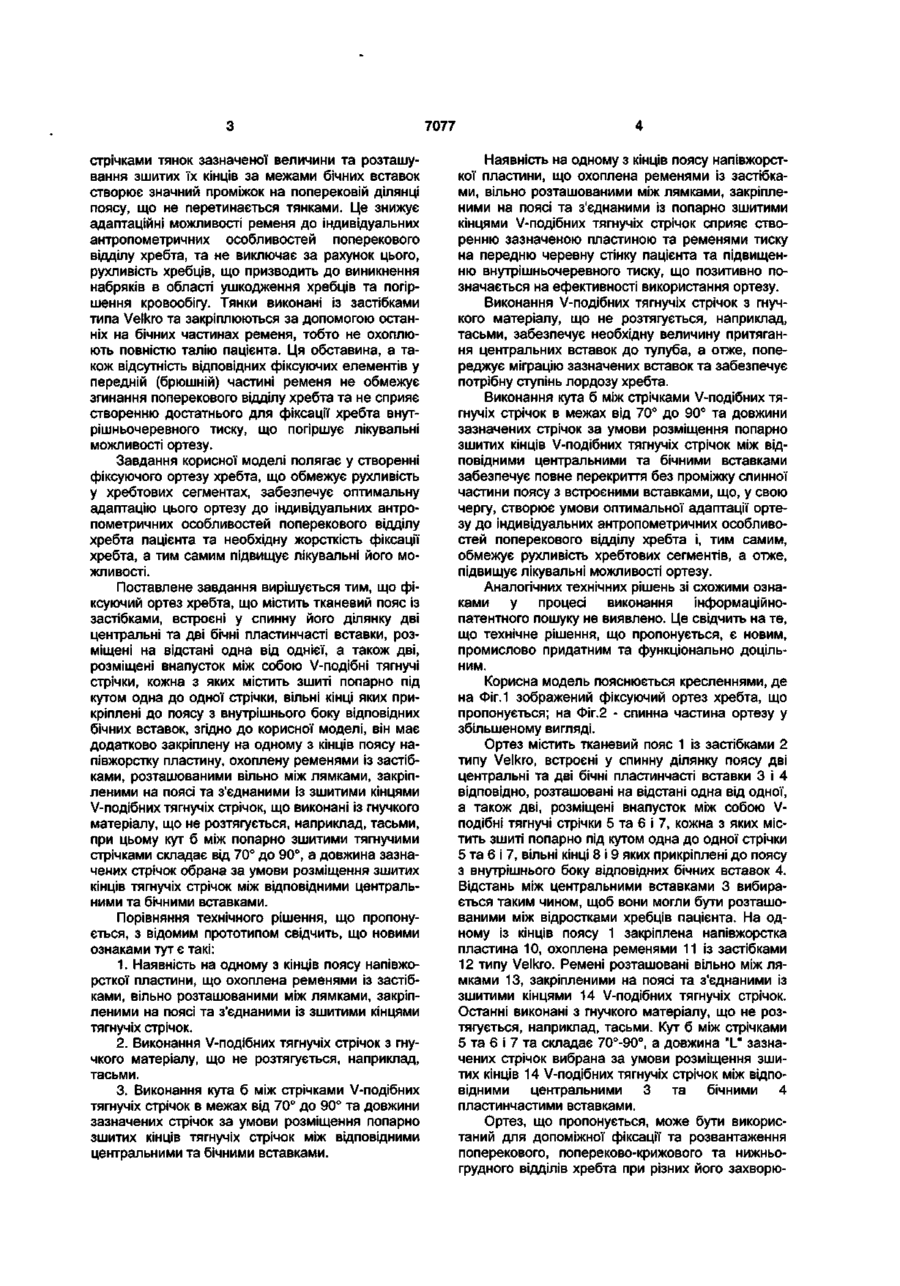

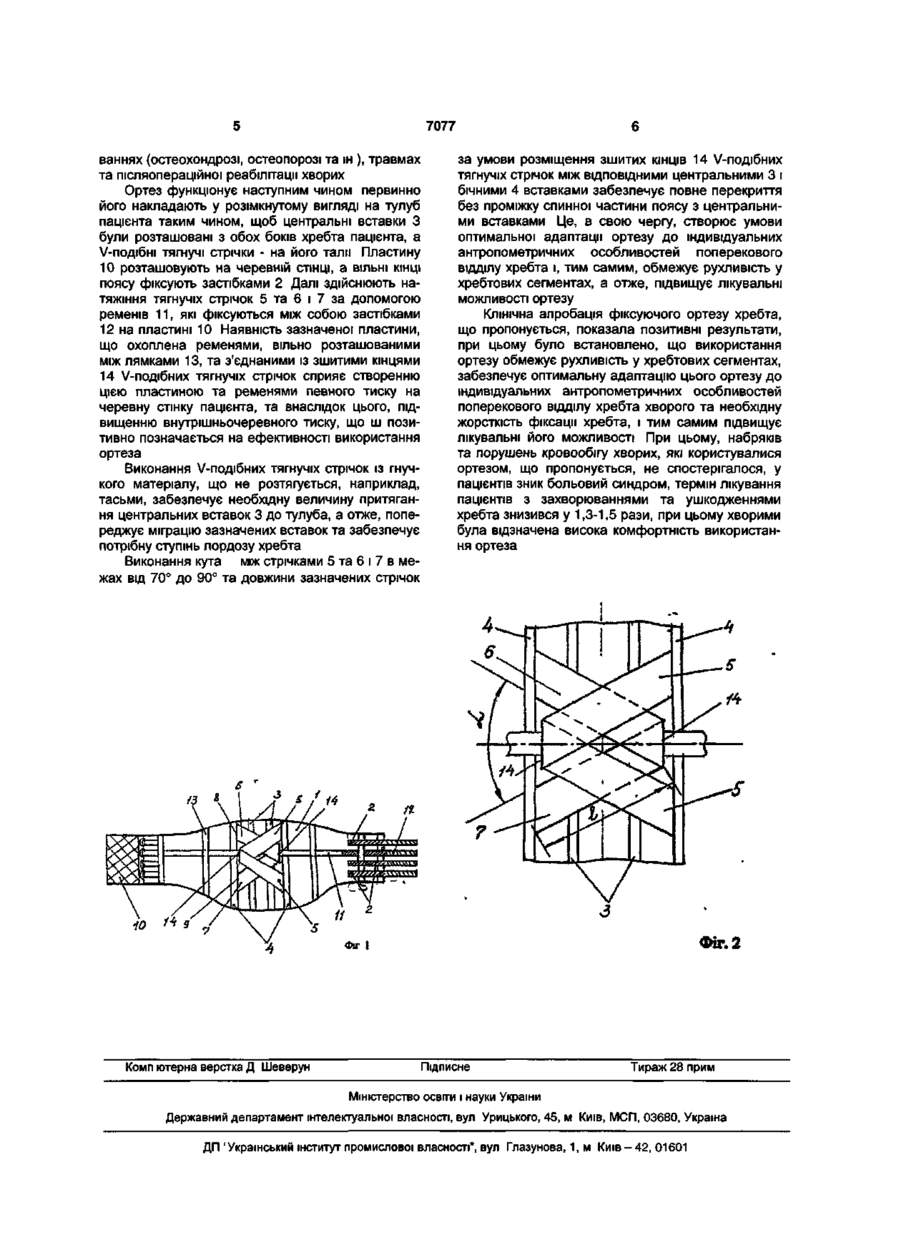

Фіксуючий ортез хребта, що містить тканевий пояс із застібками, встроєні у спинну ділянку поясу дві центральні та дві бічні пластинчаті вставки, розміщені на відстані одна від одної, а також дві, розміщені внапусток між собою V-подібні тягнучі стрічки, кожна з яких містить зшиті попарно під кутом одна до одної стрічки, ВІЛЬНІ КІНЦІ ЯКИХ прикріплені до поясу з внутрішнього боку ВІДПОВІДНИХ бічних вставок, який відрізняється тим, що він має додатково закріплену на одному з КІНЦІВ поясу напівжорстку пластину, охоплену ременями з застібками, розташованими вільно між лямками, закріпленими на поясі та з'єднаними із зшитими кінцями V-подібних тягнучих стрічок, виконаних з гнучкого матеріалу, що не розтягується, наприклад тасьми, при цьому кут між попарно зшитими стрічками складає від 70° до 90°, а довжина зазначених стрічок вибрана за умови розміщення зшитих КІНЦІВ V-подібних тягнучих стрічок між ВІДПОВІДНИМИ центральними та бічними вставками Корисна модель відноситься до медичної техніки та стосується, безпосередньо, удосконалення ортопедичного виробу, що використовується для консервативного лікування захворювань та ушкоджень хребта Відомий корсет для хребта, що містить пояс з елементами кріплення у вигляді ременя з пряжкою та отворами на ньому [ас СРСР №1797486, A61F5/02, 1993] Недоліком даного корсету є малий обсяг фіксації ним тулуба пацієнта, обмежений шириною, що знижує стимуляцію відновлювально-репаративних процесів в ураженому сегменті хребта Відомий корсет для хребта, що містить тканевий пояс із застібками, встроєні у спинну ділянку поясу дві центральні та дві бічні пластинчасті вставки, а також дві V-подібні тянки, одні КІНЦІ ЯКИХ прикріплені до поясу із зовнішнього боку центральних вставок, а другі КІНЦІ, ЗШИТІ МІЖ собою, розташовані на відстані від бічних вставок та мають застібки типа Velkro [Проспект «Ortopediniu, gaminiu, ir pnemoniu, Katalogas, 1999, с 5, виріб KR-20-2 Universalus 22,5 cm plocio, dvigubo uzerzimo fiksugantis korsetas] Недоліком даного корсета є його непридатність до фіксації тянками центральних вставок, що не виключає надмірну рухливість хребців та не забезпечує оптимальну адаптацію цього корсету до індивідуальних антропометричних особливостей поперекового відділу хребта пацієнта та необхідну жорсткість фіксації хребта, а, отже, знижує його лікувальні можливості Найбільш близьким по суті результату, що досягається, до технічного рішення що пропонується, є ортопедичний ремінь, що містить тканевий пояс із застібками, встроєні у ділянку поясу дві центральні та дві бічні пластинчасті вставки, розташовані на відстані одна від одної, а також дві, розміщені внапусток між собою, V-подібні тянки, кожна з яких містить зшиті попарно під кутом одна до одної стрічки, ВІЛЬНІ КІНЦІ яких прикріплені до поясу з внутрішнього боку ВІДПОВІДНИХ бічних вставок [Пат RU №2066159, A61F5/24, 1996] Тянки в даному поясі призначені для попередження екскурсії центральних вставок, що контактують з хребцями, і розвинення пперлордозу хребта Вони виконані з еластичного матеріалу, їх попарно зшиті КІНЦІ розташовані на значній відстані від бічних вставок і поза межами їх, а кут між стрічками тянок складає при цьому від 30° до 35° У той же час, виконання тянок з еластичного матеріалу не дає змоги забезпечити необхідну жорсткість фіксації центральних вставок від екскурси, а, отже, не забезпечує необхідну ступінь лордозу хребта Виконання кута між О) 7077 стрічками тянок зазначеної величини та розташування зшитих їх кінців за межами бічних вставок створює значний проміжок на поперековій ділянці поясу, що не перетинається тянками. Це знижує адаптаційні можливості ременя до індивідуальних антропометричних особливостей поперекового відділу хребта, та не виключає за рахунок цього, рухливість хребців, що призводить до виникнення набряків в області ушкодження хребців та погіршення кровообігу- Тянки виконані із застібками типа Velkro та закріплюються за допомогою останніх на бічних частинах ременя, тобто не охоплюють повністю талію пацієнта. Ця обставина, а також відсутність відповідних фіксуючих елементів у передній (брюшній) частині ременя не обмежує згинання поперекового відділу хребта та не сприяє створенню достатнього для фіксації хребта внутрішньочеревного тиску, що погіршує лікувальні можливості ортезу. Завдання корисної моделі полягає у створенні фіксуючого ортезу хребта, що обмежує рухливість у хребтових сегментах, забезпечує оптимальну адаптацію цього ортезу до індивідуальних антропометричних особливостей поперекового відділу хребта пацієнта та необхідну жорсткість фіксації хребта, а тим самим підвищує лікувальні його можливості. Поставлене завдання вирішується тим, що фіксуючий ортез хребта, що містить тканевий пояс із застібками, встроєні у спинну його ділянку дві центральні та дві бічні пластинчасті вставки, розміщені на відстані одна від однієї, а також дві, розміщені внапусток між собою V-подібні тягнучі стрічки, кожна з яких містить зшиті попарно під кутом одна до одної стрічки, вільні кінці яких прикріплені до поясу з внутрішнього боку відповідних бічних вставок, згідно до корисної моделі, він має додатково закріплену на одному з кінців поясу напівжорстку пластину, охоплену ременями із застібками, розташованими вільно між лямками, закріпленими на поясі та з'єднаними Із зшитими кінцями V-подібних тягнучіх стрічок, що виконані із гнучкого матеріалу, що не розтягується, наприклад, тасьми, при цьому кут б між попарно зшитими тягнучими стрічками складає від 70° до 90°, а довжина зазначених стрічок обрана за умови розміщення зшитих кінців тягнучіх стрічок між відповідними центральними та бічними вставками. Порівняння технічного рішення, що пропонується, з відомим прототипом свідчить, що новими ознаками тут є такі: 1. Наявність на одному з кінців поясу напівжорсткої пластини, що охоплена ременями із застібками, вільно розташованими між лямками, закріпленими на поясі та з'єднаними із зшитими кінцями тягнучіх стрічок. 2. Виконання V-подібних тягнучіх стрічок з гнучкого матеріалу, що не розтягується, наприклад, тасьми. 3. Виконання кута б між стрічками V-подібних тягнучіх стрічок в межах від 70° до 90° та довжини зазначених стрічок за умови розміщення попарно зшитих кінців тягнучіх стрічок між відповідними центральними та бічними вставками. Наявність на одному з кінців поясу напівжорсткої пластини, що охоплена ременями із застібками, вільно розташованими між лямками, закріпленими на поясі та з'єднаними із попарно зшитими кінцями V-подібних тягнучіх стрічок сприяє створенню зазначеною пластиною та ременями тиску на передню черевну стінку пацієнта та підвищенню внутрішньочеревного тиску, що позитивно позначається на ефективності використання ортезу. Виконання V-подібних тягнучіх стрічок з гнучкого матеріалу, що не розтягується, наприклад, тасьми, забезпечує необхідну величину притягання центральних вставок до тулуба, а отже, попереджує міграцію зазначених вставок та забезпечує потрібну ступінь лордозу хребта. Виконання кута б між стрічками V-подібних тягнучіх стрічок в межах від 70° до 90° та довжини зазначених стрічок за умови розміщення попарно зшитих кінців V-подібних тягнучіх стрічок між відповідними центральними та бічними вставками забезпечує повне перекриття без проміжку спинної частини поясу з встроєними вставками, що, у свою чергу, створює умови оптимальної адаптації ортезу до індивідуальних антропометричних особливостей поперекового відділу хребта і, тим самим, обмежує рухливість хребтових сегментів, а отже, підвищує лікувальні можливості ортезу. Аналогічних технічних рішень зі схожими ознаками у процесі виконання інформаційнопатентного пошуку не виявлено. Це свідчить на те, що технічне рішення, що пропонується, є новим, промислово придатним та функціонально доцільним. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений фіксуючий ортез хребта, що пропонується; на Фіг.2 - спинна частина ортезу у збільшеному вигляді. Ортез містить тканевий пояс 1 із застібками 2 типу Velkro, встроєні у спинну ділянку поясу дві центральні та дві бічні пластинчасті вставки 3 і 4 відповідно, розташовані на відстані одна від одної, а також дві, розміщені внапусток між собою Vподібні тягнучі стрічки 5 та 6 і 7, кожна з яких містить зшиті попарно під кутом одна до одної стрічки 5 та 6 і 7, вільні кінці 8 і 9 яких прикріплені до поясу з внутрішнього боку відповідних бічних вставок 4. Відстань між центральними вставками 3 вибирається таким чином, щоб вони могли бути розташованими між відростками хребців пацієнта. На одному із кінців поясу 1 закріплена напівжорстка пластина 10, охоплена ременями 11 із застібками 12 типу Velkro. Ремені розташовані вільно між лямками 13, закріпленими на поясі та з'єднаними із зшитими кінцями 14 V-подібних тягнучіх стрічок. Останні виконані з гнучкого матеріалу, що не розтягується, наприклад, тасьми. Кут б між стрічками 5 та 6 і 7 та складає 70°-90°, а довжина "L" зазначених стрічок вибрана за умови розміщення зшитих кінців 14 V-подібних тягнучіх стрічок між відповідними центральними 3 та бічними 4 пластинчастими вставками. Ортез, що пропонується, може бути використаний для допоміжної фіксації та розвантаження поперекового, попереково-крижового та нижньогрудного відділів хребта при різних його захворю 7077 ваннях (остеохондрозі, остеопорозі та ін ), травмах та післяопераційної реабілітації хворих Ортез функціонує наступним чином первинно його накладають у розімкнутому вигляді на тулуб пацієнта таким чином, щоб центральні вставки З були розташовані з обох боків хребта пацієнта, а V-подібні тягнучі стрічки - на його тали Пластину 10 розташовують на черевній СТІНЦІ, а ВІЛЬНІ КІНЦІ поясу фіксують застібками 2 Далі здійснюють натяжіння тягнучіх стрічок 5 та 6 і 7 за допомогою ременів 11, які фіксуються між собою застібками 12 на пластині 10 Наявність зазначеної пластини, що охоплена ременями, вільно розташованими між лямками 13, та з'єднаними із зшитими кінцями 14 V-подібних тягнучіх стрічок сприяє створенню цією пластиною та ременями певного тиску на черевну стінку пацієнта, та внаслідок цього, підвищенню внутрішньочеревного тиску, що ш позитивно позначається на ефективності використання ортеза Виконання V-подібних тягнучіх стрічок із гнучкого матеріалу, що не розтягується, наприклад, тасьми, забезпечує необхідну величину притягання центральних вставок 3 до тулуба, а отже, попереджує міграцію зазначених вставок та забезпечує потрібну ступінь лордозу хребта Виконання кута між стрічками 5 та 6 і 7 в межах від 70° до 90° та довжини зазначених стрічок за умови розміщення зшитих КІНЦІВ 14 V-подібних тягнучіх стрічок між ВІДПОВІДНИМИ центральними 3 і бічними 4 вставками забезпечує повне перекриття без проміжку спинної частини поясу з центральними вставками Це, в свою чергу, створює умови оптимальної адаптації ортезу до індивідуальних антропометричних особливостей поперекового відділу хребта і, тим самим, обмежує рухливість у хребтових сегментах, а отже, підвищує лікувальні можливості ортезу Клінічна апробація фіксуючого ортезу хребта, що пропонується, показала позитивні результати, при цьому було встановлено, що використання ортезу обмежує рухливість у хребтових сегментах, забезпечує оптимальну адаптацію цього ортезу до індивідуальних антропометричних особливостей поперекового відділу хребта хворого та необхідну жорсткість фіксації хребта, і тим самим підвищує лікувальні його можливості При цьому, набряків та порушень кровообігу хворих, які користувалися ортезом, що пропонується, не спостерігалося, у пацієнтів зник больовий синдром, термін лікування пацієнтів з захворюваннями та ушкодженнями хребта знизився у 1,3-1,5 рази, при цьому хворими була відзначена висока комфортність використання ортеза io n з Фіг. 2 Фіг 1 Комп ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
