Теплиця енергозберігаюча

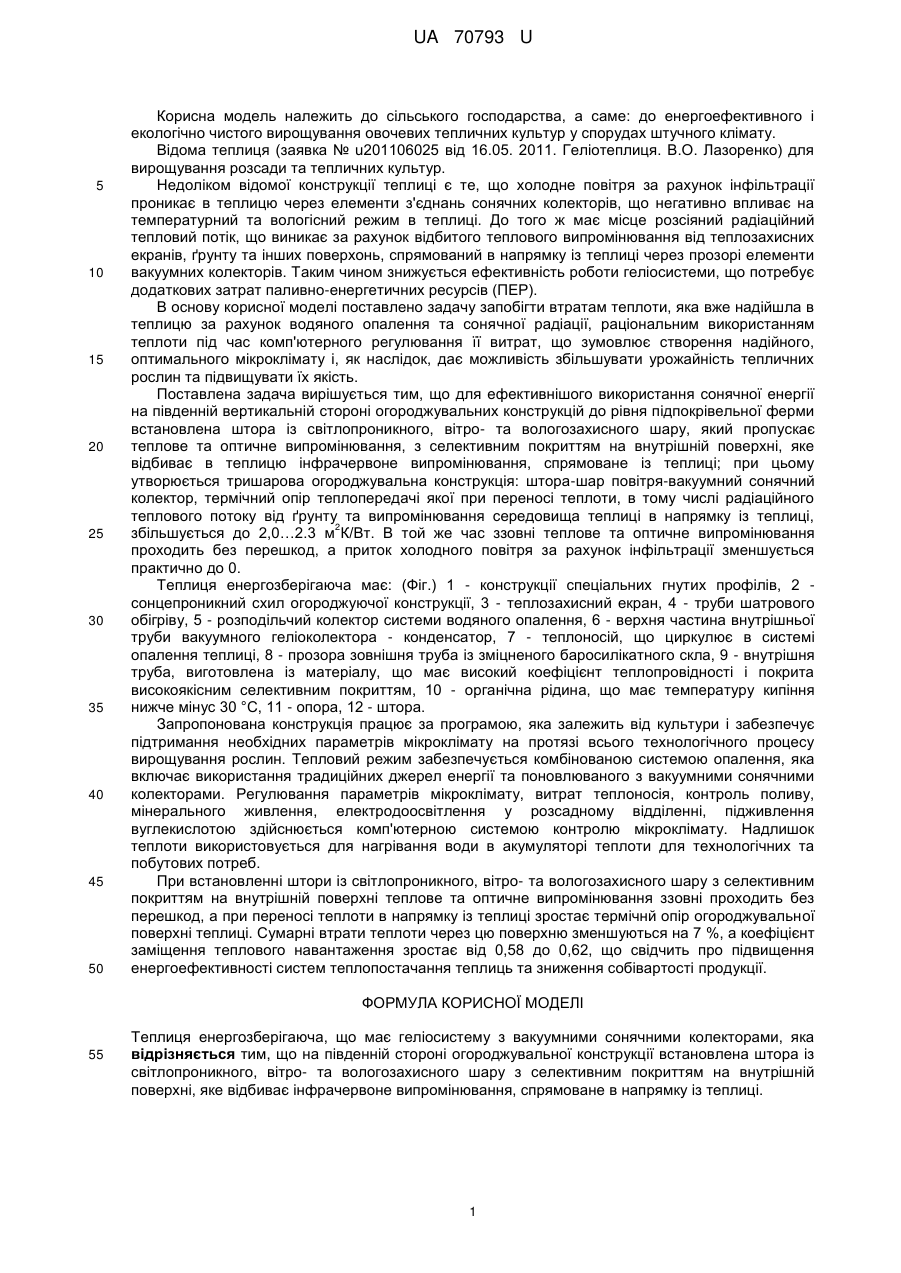

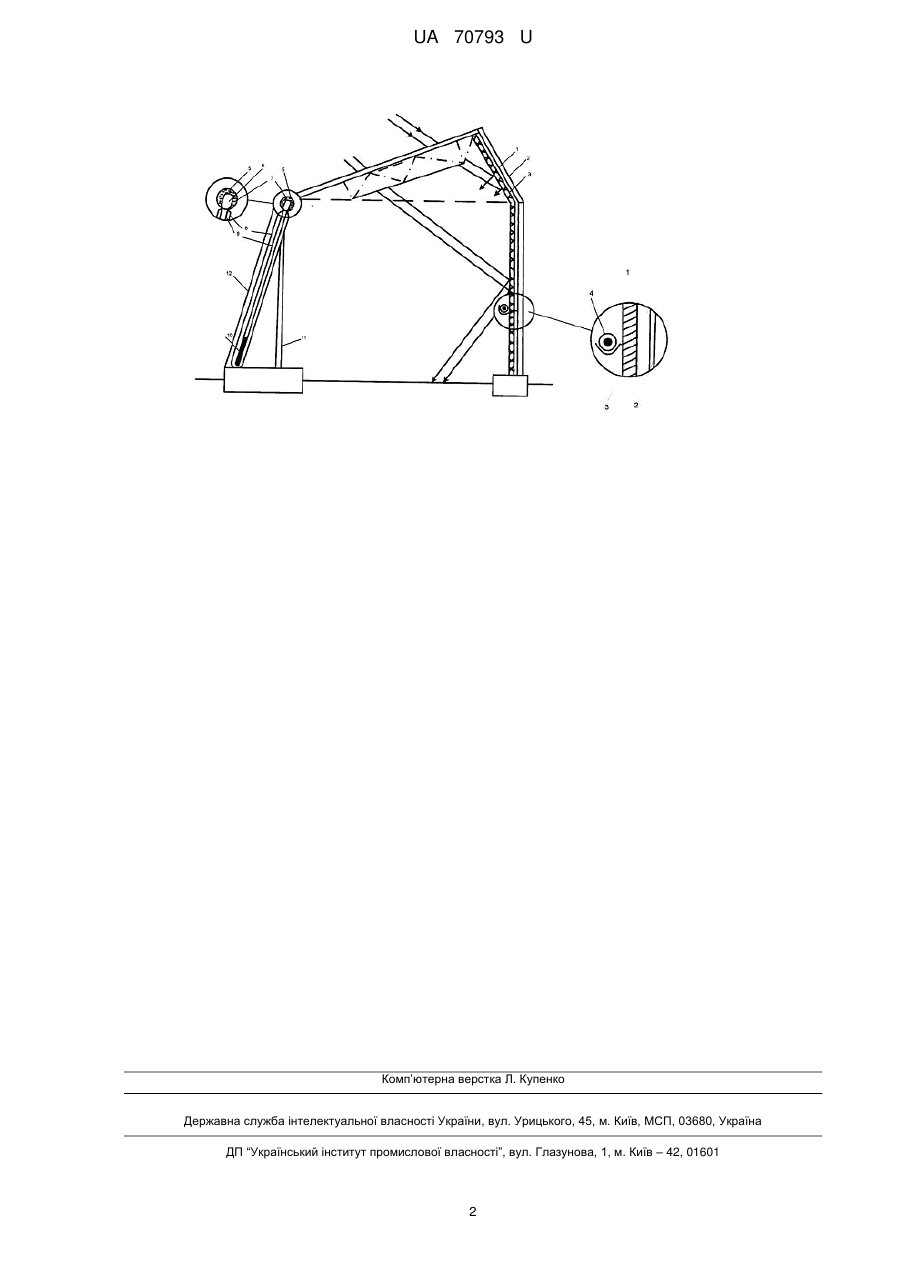

Реферат: UA 70793 U UA 70793 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, а саме: до енергоефективного і екологічно чистого вирощування овочевих тепличних культур у спорудах штучного клімату. Відома теплиця (заявка № u201106025 від 16.05. 2011. Геліотеплиця. В.О. Лазоренко) для вирощування розсади та тепличних культур. Недоліком відомої конструкції теплиці є те, що холодне повітря за рахунок інфільтрації проникає в теплицю через елементи з'єднань сонячних колекторів, що негативно впливає на температурний та вологісний режим в теплиці. До того ж має місце розсіяний радіаційний тепловий потік, що виникає за рахунок відбитого теплового випромінювання від теплозахисних екранів, ґрунту та інших поверхонь, спрямований в напрямку із теплиці через прозорі елементи вакуумних колекторів. Таким чином знижується ефективність роботи геліосистеми, що потребує додаткових затрат паливно-енергетичних ресурсів (ПЕР). В основу корисної моделі поставлено задачу запобігти втратам теплоти, яка вже надійшла в теплицю за рахунок водяного опалення та сонячної радіації, раціональним використанням теплоти під час комп'ютерного регулювання її витрат, що зумовлює створення надійного, оптимального мікроклімату і, як наслідок, дає можливість збільшувати урожайність тепличних рослин та підвищувати їх якість. Поставлена задача вирішується тим, що для ефективнішого використання сонячної енергії на південній вертикальній стороні огороджувальних конструкцій до рівня підпокрівельної ферми встановлена штора із світлопроникного, вітро- та вологозахисного шару, який пропускає теплове та оптичне випромінювання, з селективним покриттям на внутрішній поверхні, яке відбиває в теплицю інфрачервоне випромінювання, спрямоване із теплиці; при цьому утворюється тришарова огороджувальна конструкція: штора-шар повітря-вакуумний сонячний колектор, термічний опір теплопередачі якої при переносі теплоти, в тому числі радіаційного теплового потоку від ґрунту та випромінювання середовища теплиці в напрямку із теплиці, 2 збільшується до 2,0…2.3 м К/Вт. В той же час ззовні теплове та оптичне випромінювання проходить без перешкод, а приток холодного повітря за рахунок інфільтрації зменшується практично до 0. Теплиця енергозберігаюча має: (Фіг.) 1 - конструкції спеціальних гнутих профілів, 2 сонцепроникний схил огороджуючої конструкції, 3 - теплозахисний екран, 4 - труби шатрового обігріву, 5 - розподільчий колектор системи водяного опалення, 6 - верхня частина внутрішньої труби вакуумного геліоколектора - конденсатор, 7 - теплоносій, що циркулює в системі опалення теплиці, 8 - прозора зовнішня труба із зміцненого баросилікатного скла, 9 - внутрішня труба, виготовлена із матеріалу, що має високий коефіцієнт теплопровідності і покрита високоякісним селективним покриттям, 10 - органічна рідина, що має температуру кипіння нижче мінус 30 °C, 11 - опора, 12 - штора. Запропонована конструкція працює за програмою, яка залежить від культури і забезпечує підтримання необхідних параметрів мікроклімату на протязі всього технологічного процесу вирощування рослин. Тепловий режим забезпечується комбінованою системою опалення, яка включає використання традиційних джерел енергії та поновлюваного з вакуумними сонячними колекторами. Регулювання параметрів мікроклімату, витрат теплоносія, контроль поливу, мінерального живлення, електродоосвітлення у розсадному відділенні, підживлення вуглекислотою здійснюється комп'ютерною системою контролю мікроклімату. Надлишок теплоти використовується для нагрівання води в акумуляторі теплоти для технологічних та побутових потреб. При встановленні штори із світлопроникного, вітро- та вологозахисного шару з селективним покриттям на внутрішній поверхні теплове та оптичне випромінювання ззовні проходить без перешкод, а при переносі теплоти в напрямку із теплиці зростає термічнй опір огороджувальної поверхні теплиці. Сумарні втрати теплоти через цю поверхню зменшуються на 7 %, а коефіцієнт заміщення теплового навантаження зростає від 0,58 до 0,62, що свідчить про підвищення енергоефективності систем теплопостачання теплиць та зниження собівартості продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Теплиця енергозберігаюча, що має геліосистему з вакуумними сонячними колекторами, яка відрізняється тим, що на південній стороні огороджувальної конструкції встановлена штора із світлопроникного, вітро- та вологозахисного шару з селективним покриттям на внутрішній поверхні, яке відбиває інфрачервоневипромінювання, спрямоване в напрямку із теплиці. 1 UA 70793 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
