Робочий орган верстата для розколювання деревини

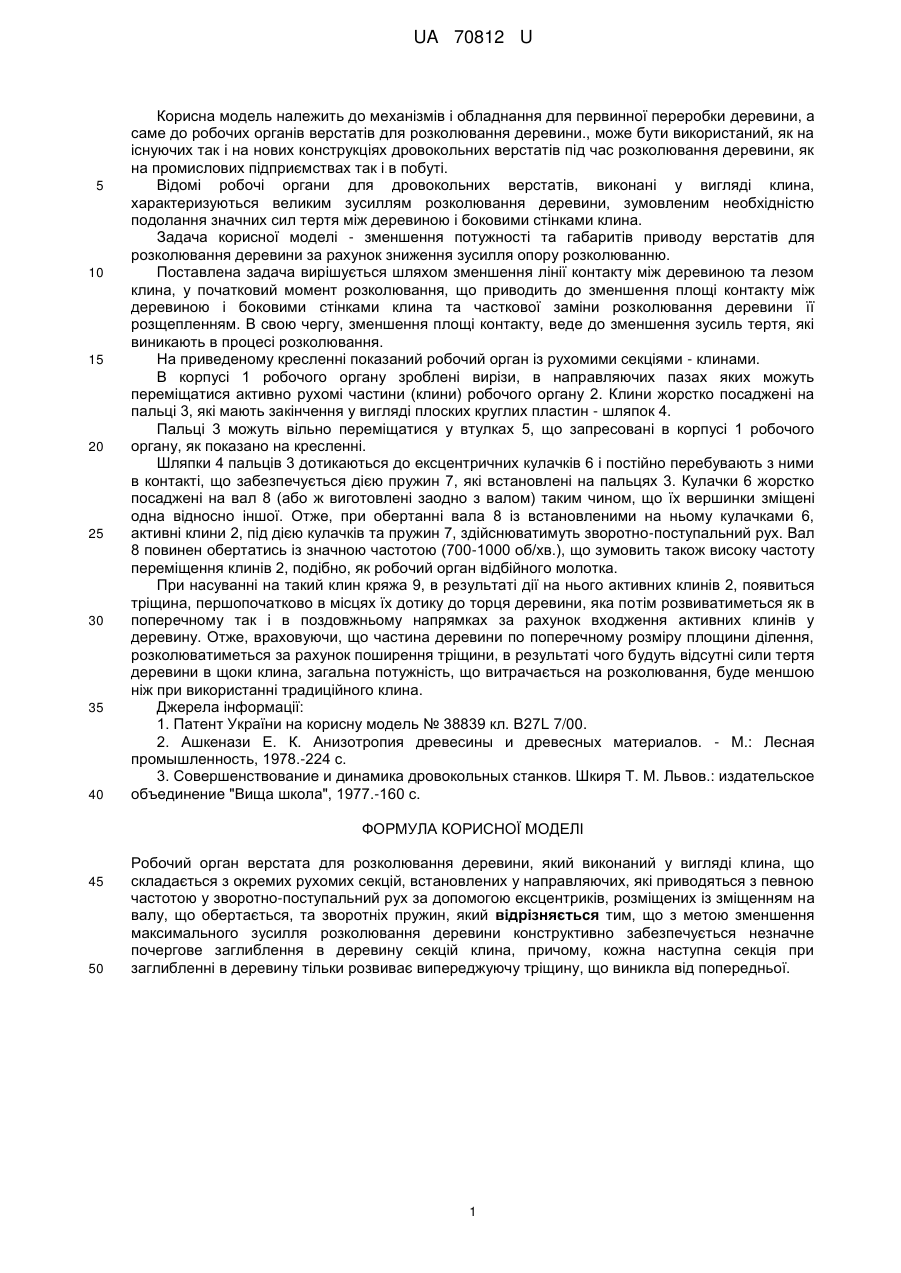

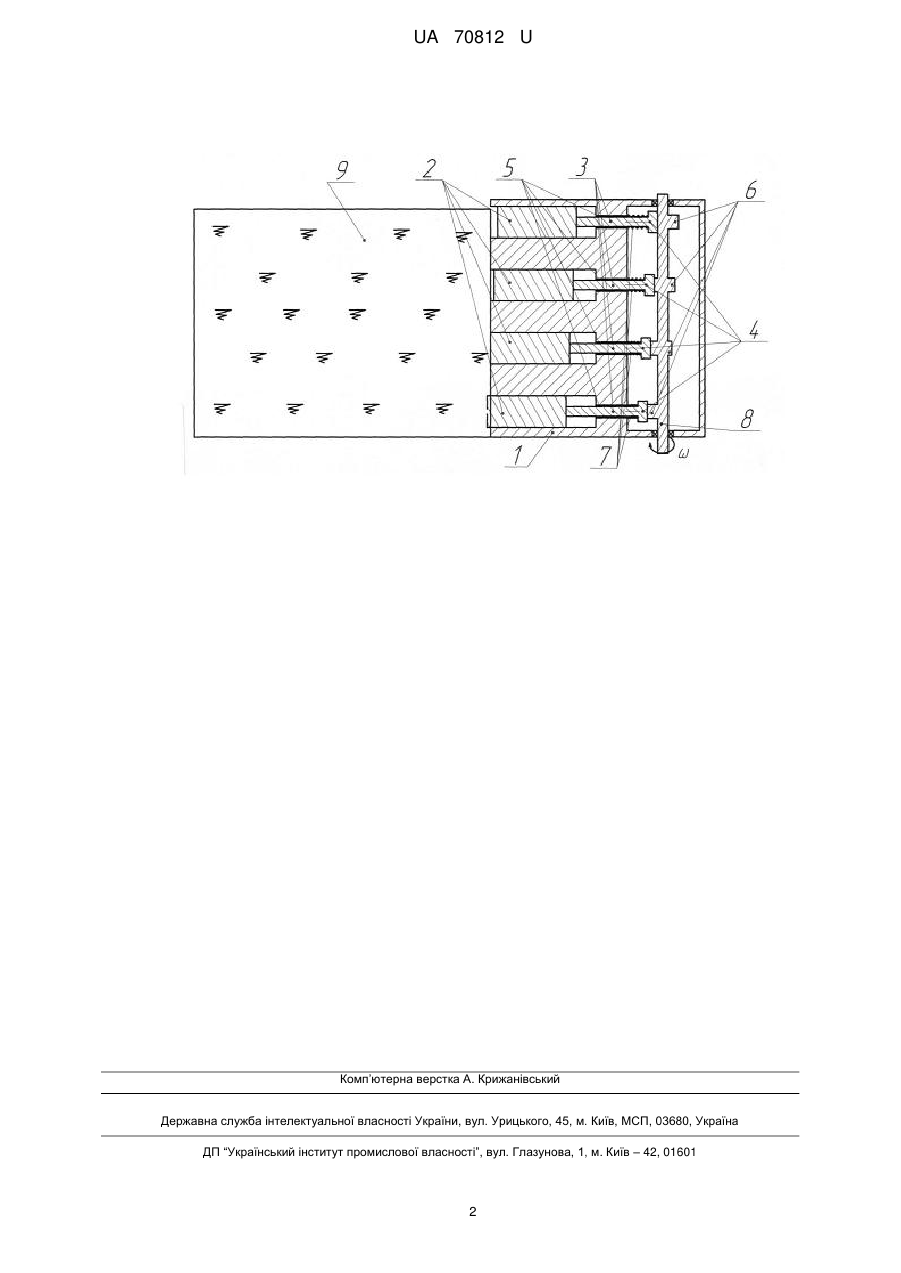

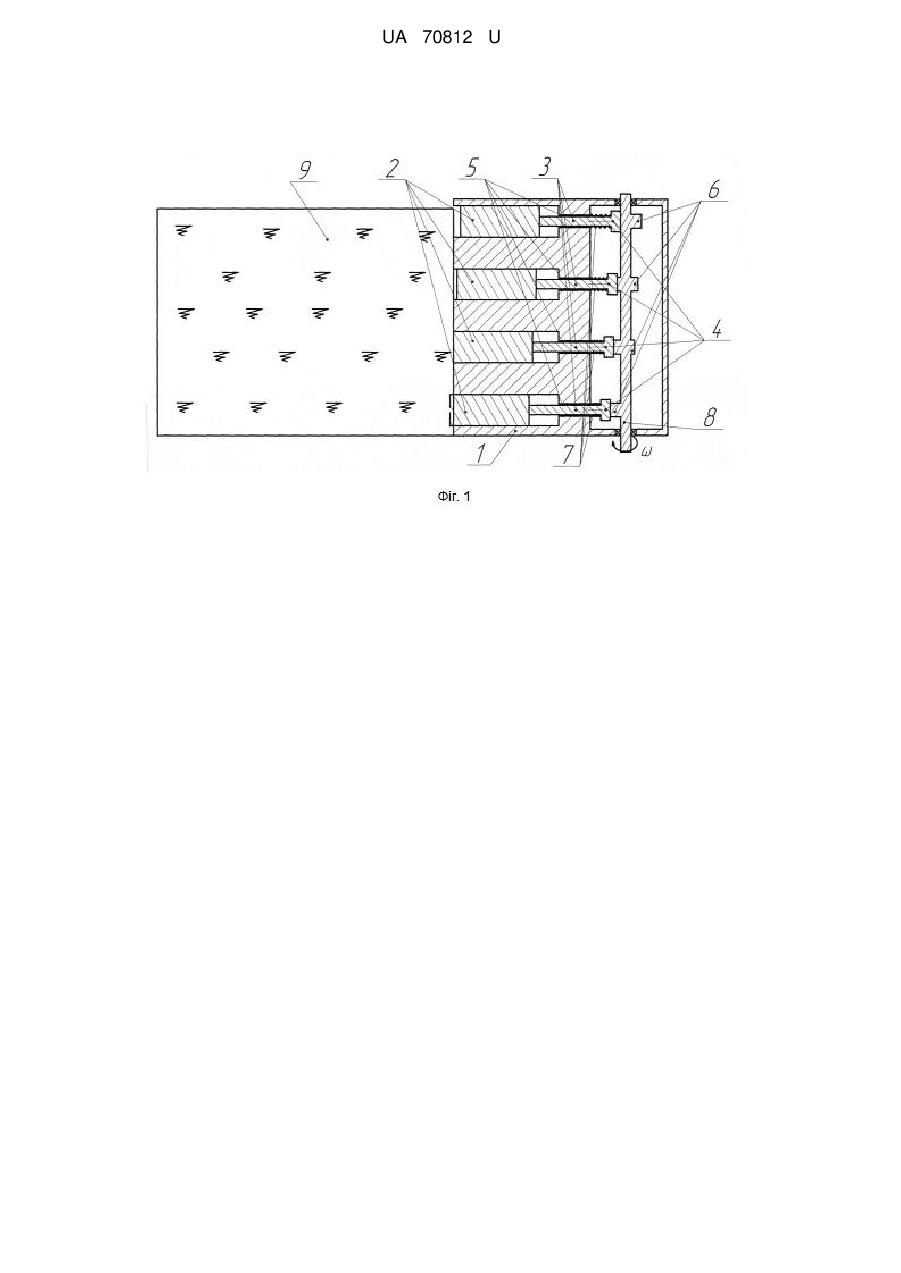

Реферат: Робочий орган верстата для розколювання деревини виконаний у вигляді клина, що складається з окремих рухомих секцій, встановлених у направляючих, які приводяться з певною частотою у зворотно-поступальний рух за допомогою ексцентриків, розміщених із зміщенням на валу, що обертається, та зворотніх пружин. Крім того, з метою зменшення максимального зусилля розколювання деревини конструктивно забезпечується незначне почергове заглиблення в деревину секцій клина, причому, кожна наступна секція при заглибленні в деревину тільки розвиває випереджуючу тріщину, що виникла від попередньої. UA 70812 U (12) UA 70812 U UA 70812 U 5 10 15 20 25 30 35 40 Корисна модель належить до механізмів і обладнання для первинної переробки деревини, а саме до робочих органів верстатів для розколювання деревини., може бути використаний, як на існуючих так і на нових конструкціях дровокольних верстатів під час розколювання деревини, як на промислових підприємствах так і в побуті. Відомі робочі органи для дровокольних верстатів, виконані у вигляді клина, характеризуються великим зусиллям розколювання деревини, зумовленим необхідністю подолання значних сил тертя між деревиною і боковими стінками клина. Задача корисної моделі - зменшення потужності та габаритів приводу верстатів для розколювання деревини за рахунок зниження зусилля опору розколюванню. Поставлена задача вирішується шляхом зменшення лінії контакту між деревиною та лезом клина, у початковий момент розколювання, що приводить до зменшення площі контакту між деревиною і боковими стінками клина та часткової заміни розколювання деревини її розщепленням. В свою чергу, зменшення площі контакту, веде до зменшення зусиль тертя, які виникають в процесі розколювання. На приведеному кресленні показаний робочий орган із рухомими секціями - клинами. В корпусі 1 робочого органу зроблені вирізи, в направляючих пазах яких можуть переміщатися активно рухомі частини (клини) робочого органу 2. Клини жорстко посаджені на пальці 3, які мають закінчення у вигляді плоских круглих пластин - шляпок 4. Пальці 3 можуть вільно переміщатися у втулках 5, що запресовані в корпусі 1 робочого органу, як показано на кресленні. Шляпки 4 пальців 3 дотикаються до ексцентричних кулачків 6 і постійно перебувають з ними в контакті, що забезпечується дією пружин 7, які встановлені на пальцях 3. Кулачки 6 жорстко посаджені на вал 8 (або ж виготовлені заодно з валом) таким чином, що їх вершинки зміщені одна відносно іншої. Отже, при обертанні вала 8 із встановленими на ньому кулачками 6, активні клини 2, під дією кулачків та пружин 7, здійснюватимуть зворотно-поступальний рух. Вал 8 повинен обертатись із значною частотою (700-1000 об/хв.), що зумовить також високу частоту переміщення клинів 2, подібно, як робочий орган відбійного молотка. При насуванні на такий клин кряжа 9, в результаті дії на нього активних клинів 2, появиться тріщина, першопочатково в місцях їх дотику до торця деревини, яка потім розвиватиметься як в поперечному так і в поздовжньому напрямках за рахунок входження активних клинів у деревину. Отже, враховуючи, що частина деревини по поперечному розміру площини ділення, розколюватиметься за рахунок поширення тріщини, в результаті чого будуть відсутні сили тертя деревини в щоки клина, загальна потужність, що витрачається на розколювання, буде меншою ніж при використанні традиційного клина. Джерела інформації: 1. Патент України на корисну модель № 38839 кл. В27L 7/00. 2. Ашкенази Е. К. Анизотропия древесины и древесных материалов. - М.: Лесная промышленность, 1978.-224 с. 3. Совершенствование и динамика дровокольных станков. Шкиря Т. М. Львов.: издательское объединение "Вища школа", 1977.-160 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Робочий орган верстата для розколювання деревини, який виконаний у вигляді клина, що складається з окремих рухомих секцій, встановлених у направляючих, які приводяться з певною частотою у зворотно-поступальний рух за допомогою ексцентриків, розміщених із зміщенням на валу, що обертається, та зворотніх пружин, який відрізняється тим, що з метою зменшення максимального зусилля розколювання деревини конструктивно забезпечується незначне почергове заглиблення в деревину секцій клина, причому, кожна наступна секція при заглибленні в деревину тільки розвиває випереджуючу тріщину, що виникла від попередньої. 1 UA 70812 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
