Гвинтовий конвеєр

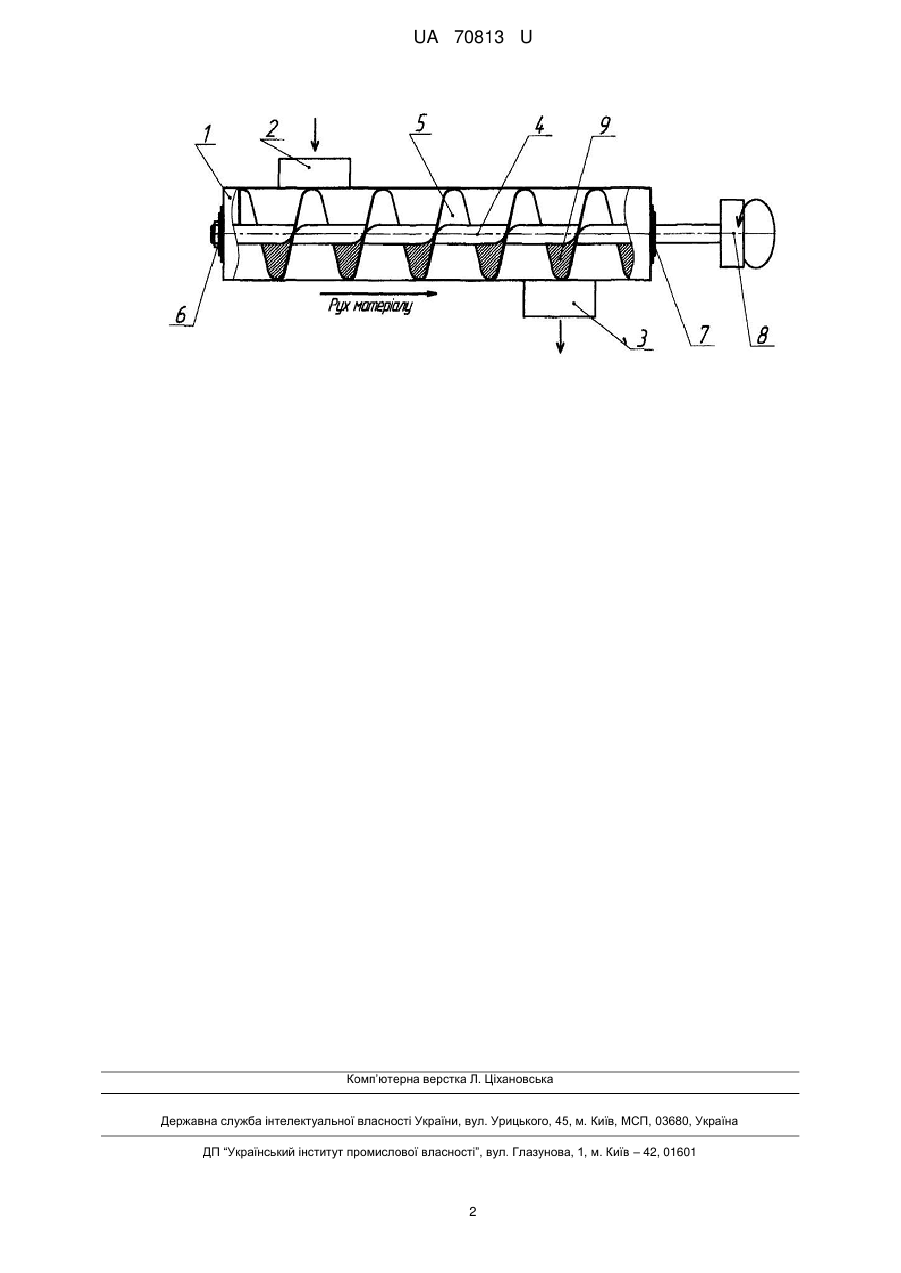

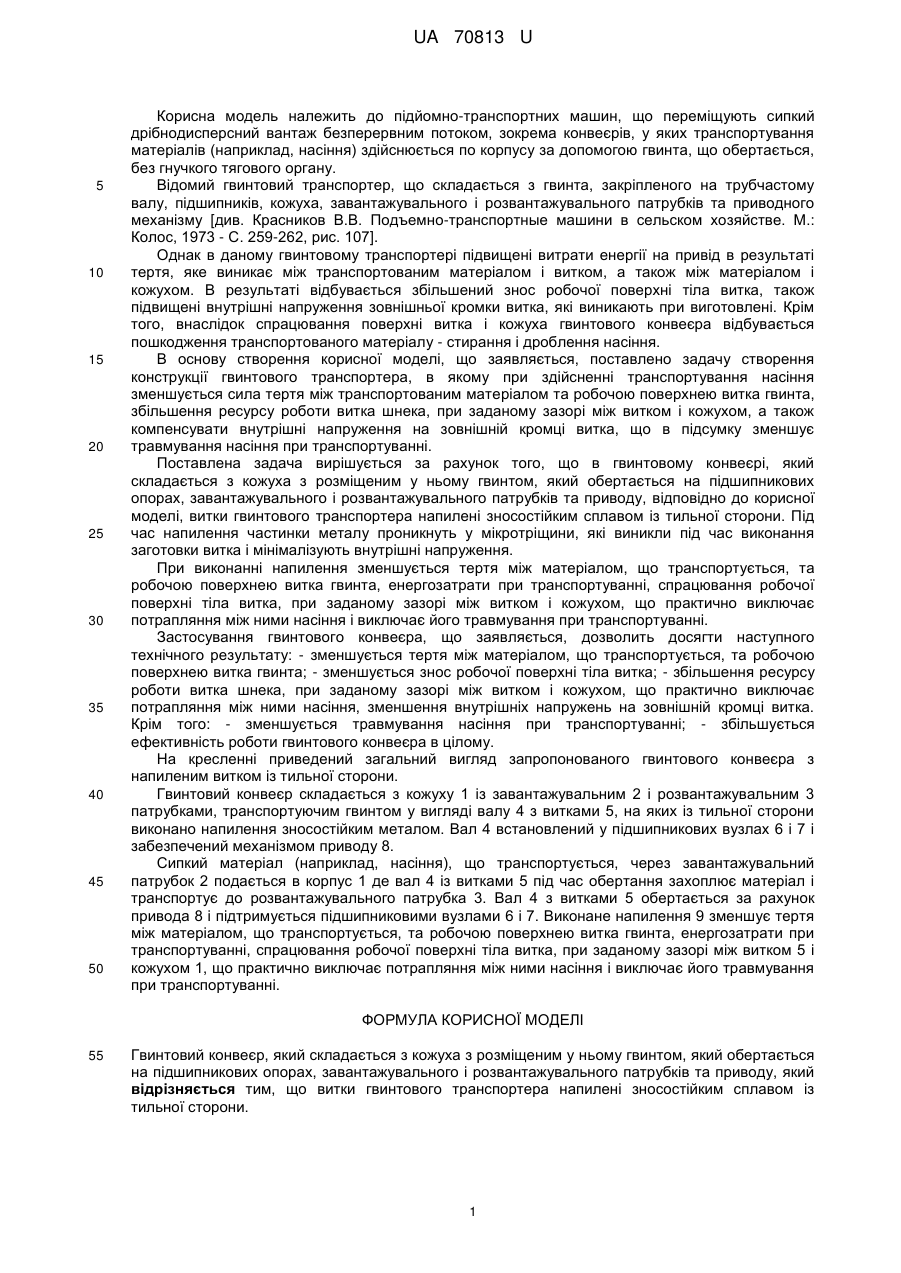

Реферат: UA 70813 U UA 70813 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до підйомно-транспортних машин, що переміщують сипкий дрібнодисперсний вантаж безперервним потоком, зокрема конвеєрів, у яких транспортування матеріалів (наприклад, насіння) здійснюється по корпусу за допомогою гвинта, що обертається, без гнучкого тягового органу. Відомий гвинтовий транспортер, що складається з гвинта, закріпленого на трубчастому валу, підшипників, кожуха, завантажувального і розвантажувального патрубків та приводного механізму [див. Красников В.В. Подъемно-транспортные машини в сельском хозяйстве. М.: Колос, 1973 - С. 259-262, рис. 107]. Однак в даному гвинтовому транспортері підвищені витрати енергії на привід в результаті тертя, яке виникає між транспортованим матеріалом і витком, а також між матеріалом і кожухом. В результаті відбувається збільшений знос робочої поверхні тіла витка, також підвищені внутрішні напруження зовнішньої кромки витка, які виникають при виготовлені. Крім того, внаслідок спрацювання поверхні витка і кожуха гвинтового конвеєра відбувається пошкодження транспортованого матеріалу - стирання і дроблення насіння. В основу створення корисної моделі, що заявляється, поставлено задачу створення конструкції гвинтового транспортера, в якому при здійсненні транспортування насіння зменшується сила тертя між транспортованим матеріалом та робочою поверхнею витка гвинта, збільшення ресурсу роботи витка шнека, при заданому зазорі між витком і кожухом, а також компенсувати внутрішні напруження на зовнішній кромці витка, що в підсумку зменшує травмування насіння при транспортуванні. Поставлена задача вирішується за рахунок того, що в гвинтовому конвеєрі, який складається з кожуха з розміщеним у ньому гвинтом, який обертається на підшипникових опорах, завантажувального і розвантажувального патрубків та приводу, відповідно до корисної моделі, витки гвинтового транспортера напилені зносостійким сплавом із тильної сторони. Під час напилення частинки металу проникнуть у мікротріщини, які виникли під час виконання заготовки витка і мінімалізують внутрішні напруження. При виконанні напилення зменшується тертя між матеріалом, що транспортується, та робочою поверхнею витка гвинта, енергозатрати при транспортуванні, спрацювання робочої поверхні тіла витка, при заданому зазорі між витком і кожухом, що практично виключає потрапляння між ними насіння і виключає його травмування при транспортуванні. Застосування гвинтового конвеєра, що заявляється, дозволить досягти наступного технічного результату: - зменшується тертя між матеріалом, що транспортується, та робочою поверхнею витка гвинта; - зменшується знос робочої поверхні тіла витка; - збільшення ресурсу роботи витка шнека, при заданому зазорі між витком і кожухом, що практично виключає потрапляння між ними насіння, зменшення внутрішніх напружень на зовнішній кромці витка. Крім того: - зменшується травмування насіння при транспортуванні; - збільшується ефективність роботи гвинтового конвеєра в цілому. На кресленні приведений загальний вигляд запропонованого гвинтового конвеєра з напиленим витком із тильної сторони. Гвинтовий конвеєр складається з кожуху 1 із завантажувальним 2 і розвантажувальним 3 патрубками, транспортуючим гвинтом у вигляді валу 4 з витками 5, на яких із тильної сторони виконано напилення зносостійким металом. Вал 4 встановлений у підшипникових вузлах 6 і 7 і забезпечений механізмом приводу 8. Сипкий матеріал (наприклад, насіння), що транспортується, через завантажувальний патрубок 2 подається в корпус 1 де вал 4 із витками 5 під час обертання захоплює матеріал і транспортує до розвантажувального патрубка 3. Вал 4 з витками 5 обертається за рахунок привода 8 і підтримується підшипниковими вузлами 6 і 7. Виконане напилення 9 зменшує тертя між матеріалом, що транспортується, та робочою поверхнею витка гвинта, енергозатрати при транспортуванні, спрацювання робочої поверхні тіла витка, при заданому зазорі між витком 5 і кожухом 1, що практично виключає потрапляння між ними насіння і виключає його травмування при транспортуванні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гвинтовий конвеєр, який складається з кожуха з розміщеним у ньому гвинтом, який обертається на підшипникових опорах, завантажувального і розвантажувального патрубків та приводу, який відрізняється тим, що витки гвинтового транспортера напилені зносостійким сплавом із тильної сторони. 1 UA 70813 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
