Віброізолююча опора
Номер патенту: 70843
Опубліковано: 25.06.2012
Автори: Пугач Андрій Миколайович, Козуб Юрій Гордеєвич, Кобець Анатолій Степанович, Дирда Віталій Іларіонович
Формула / Реферат

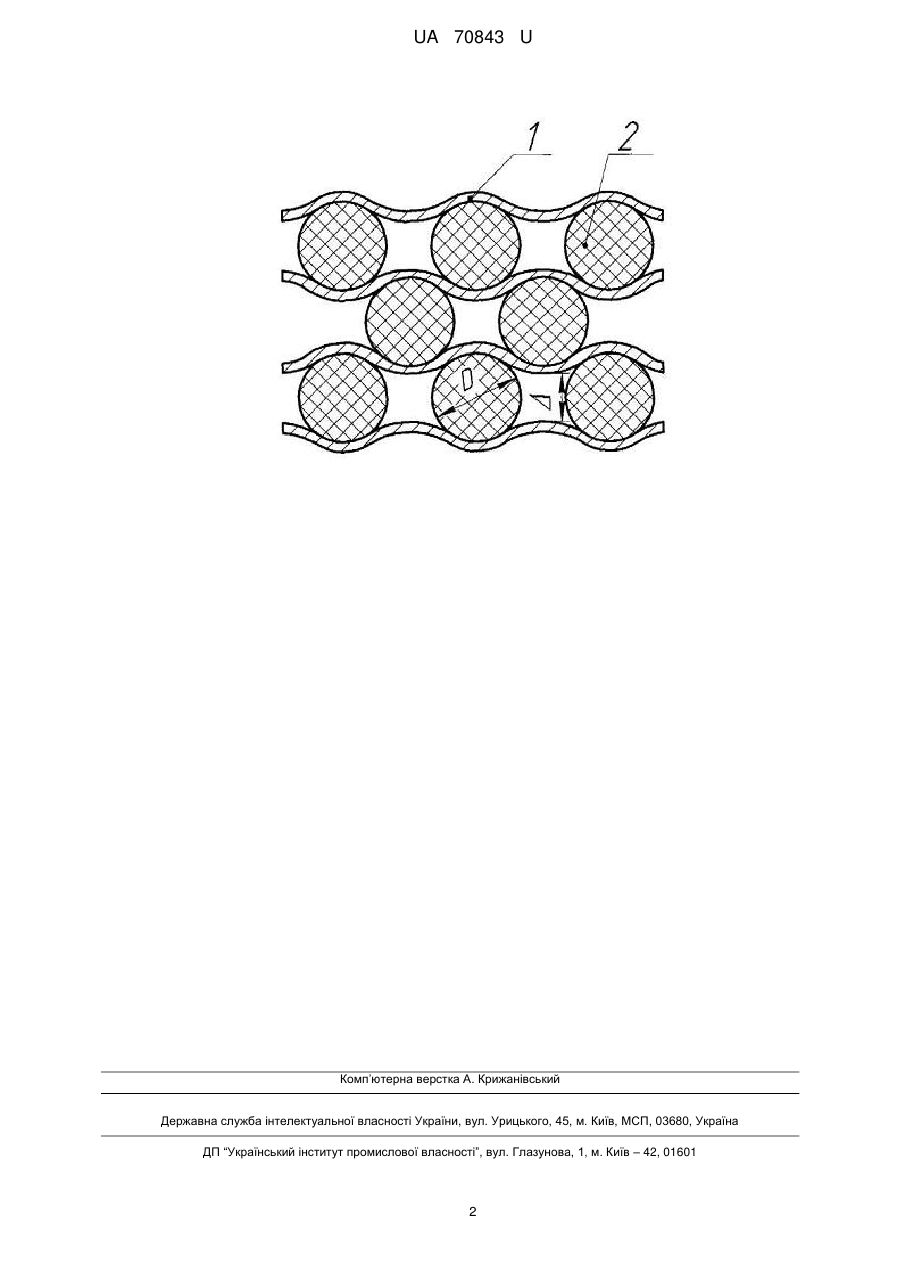

Віброізолююча опора, що складається з металевих основ і гумових елементів між ними, яка відрізняється тим, що основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення.
Текст

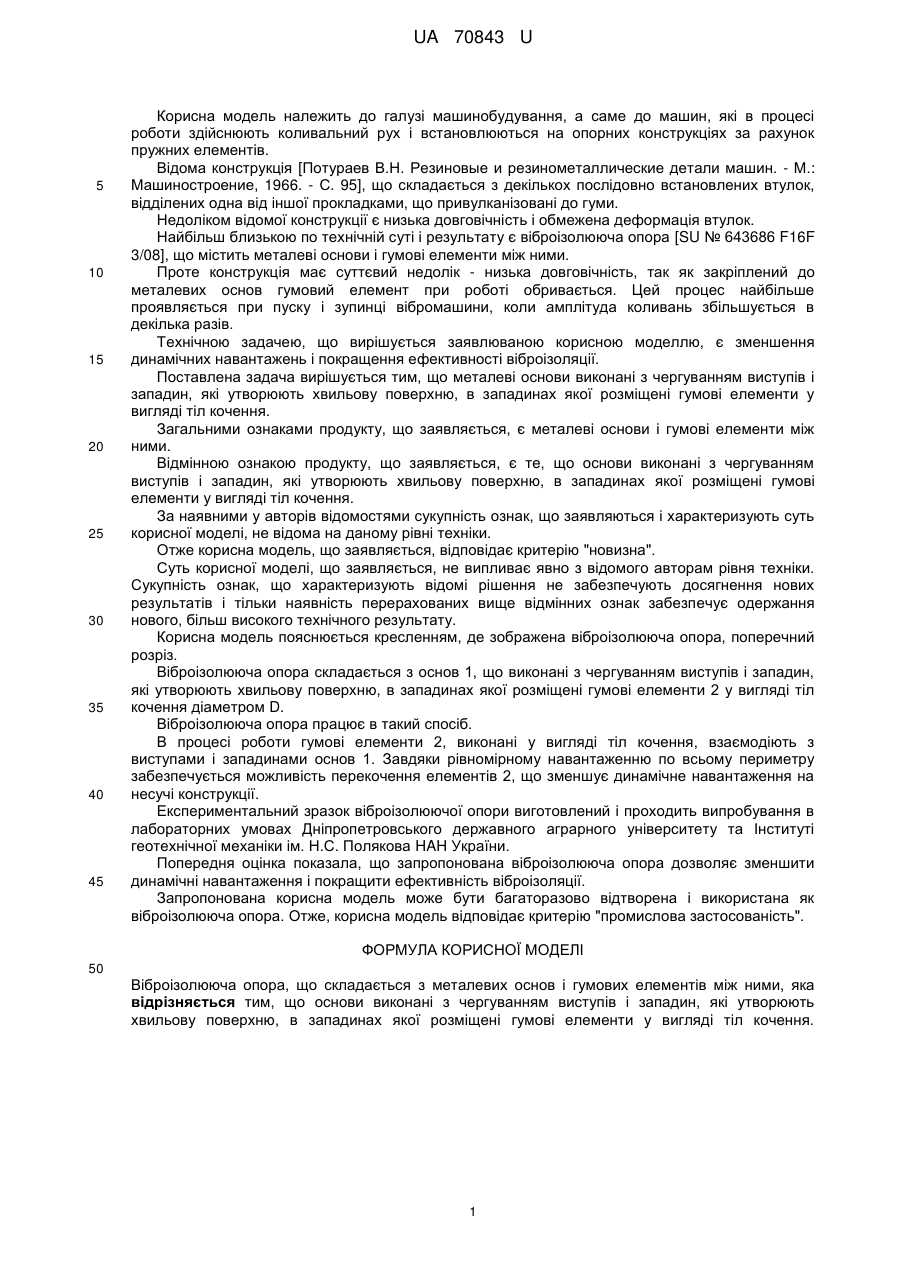

Реферат: Віброізолююча опора складається з металевих основ і гумових елементів між ними. Основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення. UA 70843 U (54) ВІБРОІЗОЛЮЮЧА ОПОРА UA 70843 U UA 70843 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме до машин, які в процесі роботи здійснюють коливальний рух і встановлюються на опорних конструкціях за рахунок пружних елементів. Відома конструкція [Потураев В.Н. Резиновые и резинометаллические детали машин. - М.: Машиностроение, 1966. - С. 95], що складається з декількох послідовно встановлених втулок, відділених одна від іншої прокладками, що привулканізовані до гуми. Недоліком відомої конструкції є низька довговічність і обмежена деформація втулок. Найбільш близькою по технічній суті і результату є віброізолююча опора [SU № 643686 F16F 3/08], що містить металеві основи і гумові елементи між ними. Проте конструкція має суттєвий недолік - низька довговічність, так як закріплений до металевих основ гумовий елемент при роботі обривається. Цей процес найбільше проявляється при пуску і зупинці вібромашини, коли амплітуда коливань збільшується в декілька разів. Технічною задачею, що вирішується заявлюваною корисною моделлю, є зменшення динамічних навантажень і покращення ефективності віброізоляції. Поставлена задача вирішується тим, що металеві основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення. Загальними ознаками продукту, що заявляється, є металеві основи і гумові елементи між ними. Відмінною ознакою продукту, що заявляється, є те, що основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, де зображена віброізолююча опора, поперечний розріз. Віброізолююча опора складається з основ 1, що виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи 2 у вигляді тіл кочення діаметром D. Віброізолююча опора працює в такий спосіб. В процесі роботи гумові елементи 2, виконані у вигляді тіл кочення, взаємодіють з виступами і западинами основ 1. Завдяки рівномірному навантаженню по всьому периметру забезпечується можливість перекочення елементів 2, що зменшує динамічне навантаження на несучі конструкції. Експериментальний зразок віброізолюючої опори виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрного університету та Інституті геотехнічної механіки ім. Н.С. Полякова HAH України. Попередня оцінка показала, що запропонована віброізолююча опора дозволяє зменшити динамічні навантаження і покращити ефективність віброізоляції. Запропонована корисна модель може бути багаторазово відтворена і використана як віброізолююча опора. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Віброізолююча опора, що складається з металевих основ і гумових елементів між ними, яка відрізняється тим, що основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення. 1 UA 70843 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюAntivibration support
Автори англійськоюKobets Anatolii Stepanovych, Dyrda Vitalii Ilarionovych, Kozub Yurii Hordiiovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюВиброизолирующая опора
Автори російськоюКобец Анатолий Степанович, Дырда Виталий Илларионович, Козуб Юрий Гордеевич, Пугач Андрей Николаевич
МПК / Мітки
МПК: F16F 3/00
Мітки: опора, віброізолююча
