Опора віброізолююча

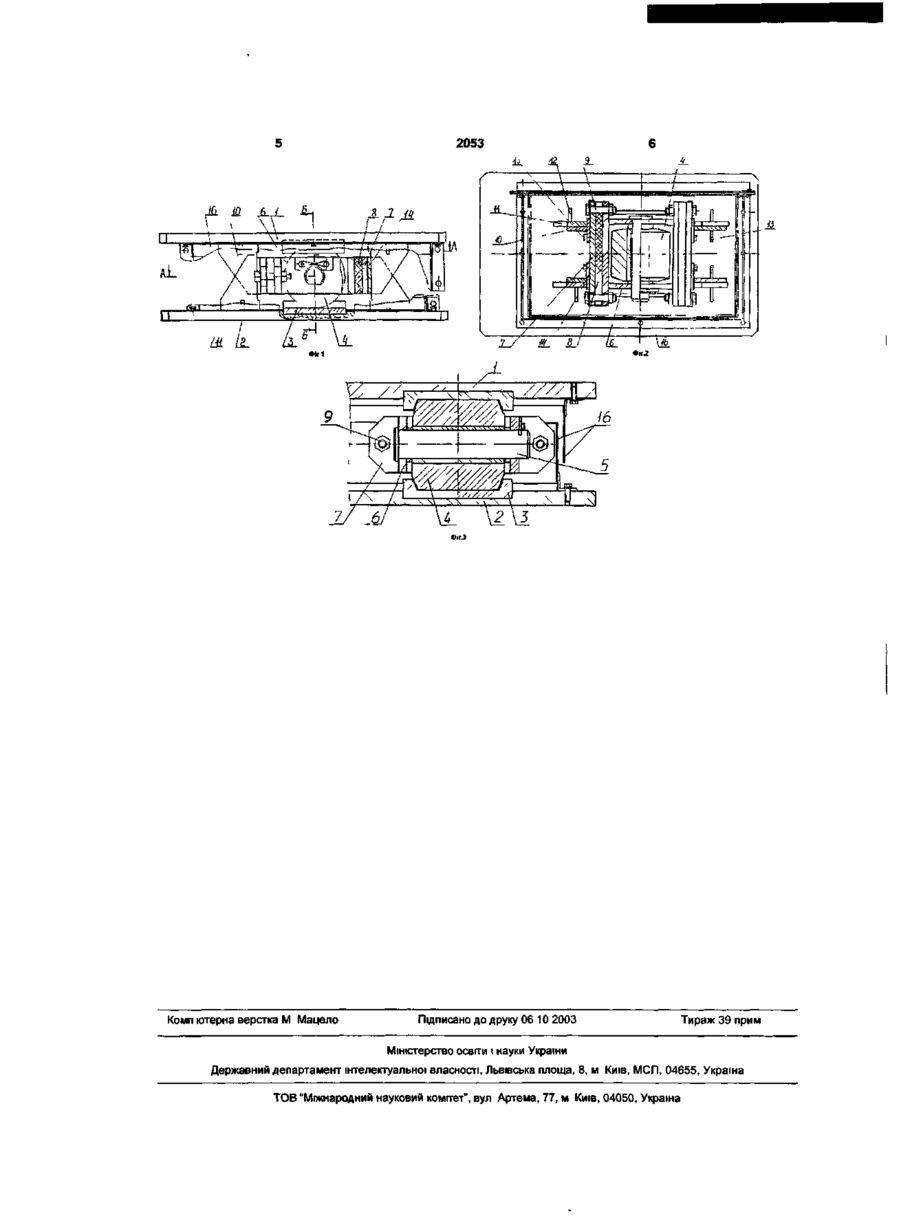

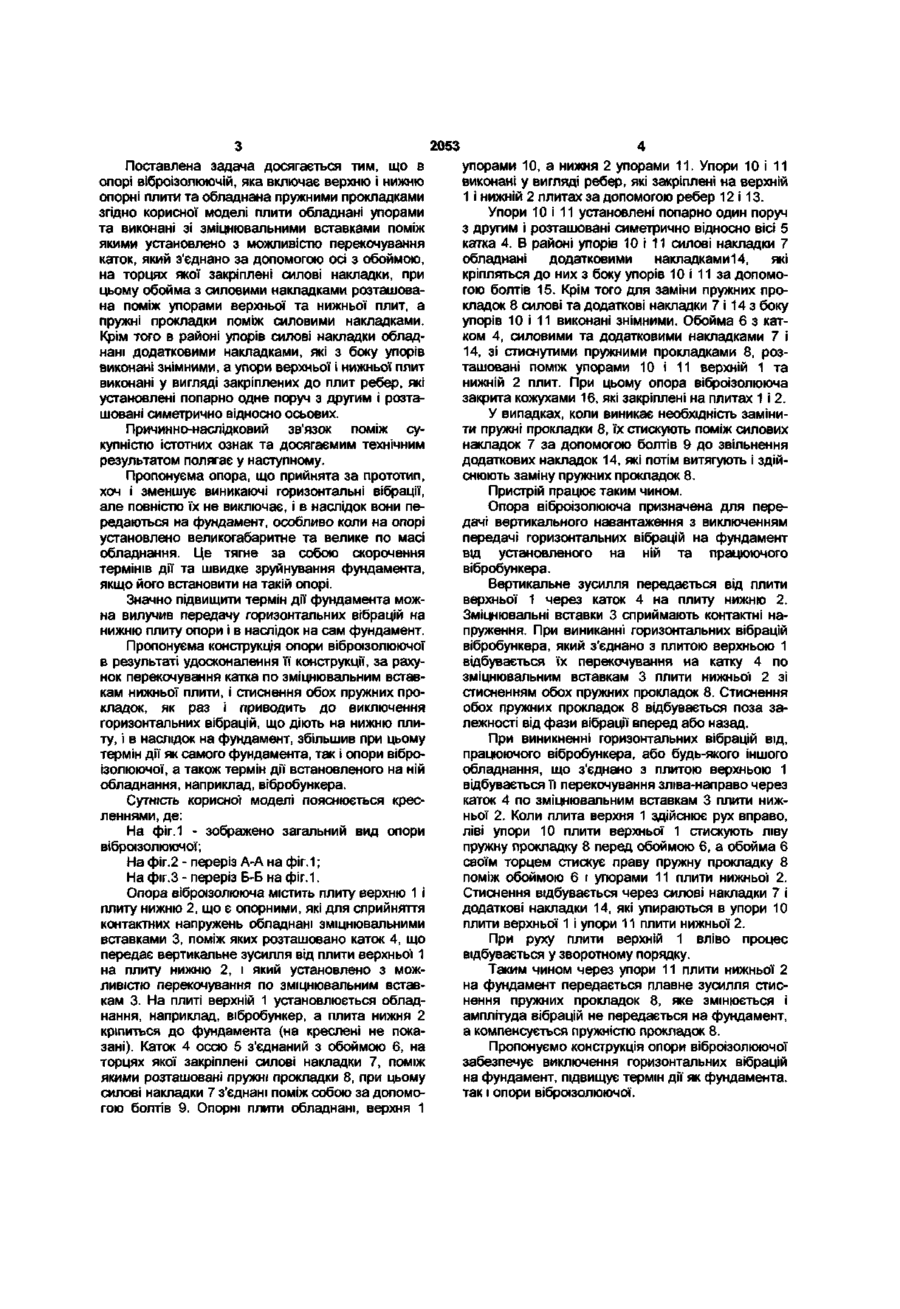

1 Опора віброізолююча, яка включає верхню та нижню опорні плити та обладнана пружними прокладками, яка відрізняється тим, що плити обладнані упорами і виконані із зміцнювальними вставками поміж якими установлено з можливістю перекочування каток, який з'єднано за допомогою осі з обоймою, на торцях якої закріплені силові накладки, при цьому обойма з силовими накладками розташована поміж упорами верхньої та нижньої плит, а пружні прокладки поміж силовими накладками 2 Опора віброізолююча за п 1, яка відрізняється тим, що в області упорів силові накладки обладнані додатковими накладками 3 Опора віброізолююча за п 1, яка відрізняється тим, що додаткові і силові накладки з боку упорів виконані знімними 4 Опора віброізолююча за п 1, яка відрізняється тим, що упори верхньої та нижньої плит виконані у вигляді закріплених до плит ребер, які установлені попарно одне поруч з одним і розташовані симетрично ВІДНОСНО ОСЬОВИХ Корисна модель належить до виконання опор для віброізоляції фундаментів від коливань установлених на них машин, а саме вібробункерів та може бути використана як в машинобудуванні, так і в будівництві, а також в інших галузях промисловості Відомий віброізолятор фундамента під обладнання, який містить верхню і нижню опорні плити з розташованим поміж ними вертикальним стержнем, який виконано з верхнім і нижнім торцевими конусними дисками, до кожного із яких по його боковій поверхні прикріплена пружна оболонка у вигляді зрізаного конуса та пружин стиснення, які розташовані поміж опорними плитами та направлені до них торцевими дисками вертикального стержня (див а с СРСР 1237748 МПК E02d27/44, опубліковане бюл №22 за 1986г) Недоліками даного пристрою є те, що він не гасить горизонтальних вібрацій від об'єкта, що встановлено на фундамент, а призначений і розрахований на застосування тільки низькочастотного обладнання з обертаючимися відносно верти ками, при цьому плити виконані у вигляді сталевих пластин з розташованою поміж ними пружною прокладкою, а опора обладнана концентратами коливань, які виконані у вигляді зрізаного конуса направленого великою основою наверх та обпертими на нижню плиту через амортизатори та установленими поміж опорних плит (див а с СРСР 1201416 МПК E02d27/44, опубліковане бюл №48 за 1985г) Недолік наданої конструкції віброізолюючої опори складається в тому, що вона повністю не гасить, що виникають в процесі роботи, горизонтальних вібрацій від установленого на ній та працюючого обладнання, наприклад, вібробункера, а якщо на таку опору установити великогабаритне та великої маси обладнання, то може вийти із ладу як сама опора, так і фундамент на якому вона установлюється із-за великих вертикальних, а також горизонтальних діючих навантажень В основу корисної моделі поставлена задача створити таку опору віброізолюючу, яка б за рахунок удосконалення конструкції забезпечувала би виключення горизонтальних вібрацій на фундамент від установленого на ній вібробункера або будь-якого іншого об'єкта, підвищивши при цьому термін ди як фундамента, так і самої опори кальної ВІСІ частинами Найбільш близьким рішенням по технічній сутності та досягаемому технічному результату є віброізолююча опора, яка включає верхню та нижню опорні плити та обладнана пружними проклад СО ю о 2053 Поставлена задача досягається тим, що в опорі віброізолюючій, яка включає верхню і нижню опорні плити та обладнана пружними прокладками згідно корисної моделі плити обладнані упорами та виконані зі зміцнювальними вставками поміж якими установлено з можливістю перекочування каток, який з'єднано за допомогою осі з обоймою, на торцях якої закріплені силові накладки, при цьому обойма з силовими накладками розташована поміж упорами верхньої та нижньої плит, а пружні прокладки поміж силовими накладками. Крім того в районі упорів силові накладки обладнані додатковими накладками, які з боку упорів виконані знімними, а упори верхньої і нижньої плит виконані у вигляді закріплених до плит ребер, які установлені попарно одне поруч з другим і розташовані симетрично відносно осьових. Причинно-наслідковий зв'язок поміж сукупністю істотних ознак та досягаємим технічним результатом полягає у наступному. Пропонуєма опора, що прийнята за прототип, хоч і зменшує виникаючі горизонтальні вібрації, але повністю їх не виключає, і в наслідок вони передаються на фундамент, особливо коли на опорі установлено великогабаритне та велике по масі обладнання. Це тягне за собою скорочення термінів дії та швидке зруйнування фундамента, якщо його встановити на такій опорі. Значно підвищити термін дії фундамента можна вилучив передачу горизонтальних вібрацій на нижню плиту опори і в наслідок на сам фундамент. Пропонуєма конструкція опори віброізолюючої в результаті удосконалення її конструкції, за рахунок перекочування катка по зміцнювальним вставкам нижньої плити, і стиснення обох пружних прокладок, як раз і приводить до виключення горизонтальних вібрацій, що діють на нижню плиту, і в наслідок на фундамент, збільшив при цьому термін дії як самого фундамента, так і опори віброізолюючої, а також термін дії встановленого на ній обладнання, наприклад, вібробункера. Сутність корисної моделі пояснюється кресленнями, де: На фіг.1 - зображено загальний вид опори віброізолюючої; На фіг.2 - переріз А-А на фіг.1; На фіг.З - переріз Б-Б на фіг.1. Опора віброізолююча містить плиту верхню 1 і плиту нижню 2, що є опорними, які для сприйняття контактних напружень обладнані зміцнювальними вставками 3, поміж яких розташовано каток 4, що передає вертикальне зусилля від плити верхньої 1 на плиту нижню 2, і який установлено з можливістю перекочування по зміцнювальним вставкам 3. На плиті верхній 1 установлюється обладнання, наприклад, вібробункер, а плита нижня 2 кріпиться до фундамента (на креслені не показані). Каток 4 оссю 5 з'єднаний з обоймою 6, на торцях якої закріплені силові накладки 7, поміж якими розташовані пружні прокладки 8, при цьому силові накладки 7 з'єднані поміж собою за допомогою болтів 9. Опорні плити обладнані, верхня 1 упорами 10, а нижня 2 упорами 11. Упори 10 і 11 виконані у вигляді ребер, які закріплені на верхній 1 і нижній 2 плитах за допомогою ребер 12 і 13. Упори 10 і 11 установлені попарно один поруч з другим і розташовані симетрично відносно вісі 5 катка 4. В районі упорів 10 і 11 силові накладки 7 обладнані додатковими накладками 14, які кріпляться до них з боку упорів 10 і 11 за допомогою болтів 15. Крім того для заміни пружних прокладок 8 силові та додаткові накладки 7 і 14 з боку упорів 10 і 11 виконані знімними. Обойма 6 з катком 4, силовими та додатковими накладками 7 і 14, зі стиснутими пружними прокладками 8, розташовані поміж упорами 10 і 11 верхній 1 та нижній 2 плит. При цьому опора віброізолююча закрита кожухами 16, які закріплені на плитах 1 і 2. У випадках, коли виникає необхідність замінити пружні прокладки 8, їх стискують поміж силових накладок 7 за допомогою болтів 9 до звільнення додаткових накладок 14, які потім витягують і здійснюють заміну пружних прокладок 8. Пристрій працює таким чином. Опора віброізолююча призначена для передачі вертикального навантаження з виключенням передачі горизонтальних вібрацій на фундамент від установленого на ній та працюючого вібробункера. Вертикальне зусилля передається від плити верхньої 1 через каток 4 на плиту нижню 2. Зміцнювальні вставки 3 сприймають контактні напруження. При виниканні горизонтальних вібрацій вібробункера, який з'єднано з плитою верхньою 1 відбувається їх перекочування на катку 4 по зміцнювальним вставкам 3 плити нижньої 2 зі стисненням обох пружних прокладок 8. Стиснення обох пружних прокладок 8 відбувається поза залежності від фази вібрації вперед або назад. При виникненні горизонтальних вібрацій від, працюючого вібробункера, або будь-якого іншого обладнання, що з'єднано з плитою верхньою 1 відбувається її перекочування зліва-направо через каток 4 по зміцнювальним вставкам 3 плити нижньої 2. Коли плита верхня 1 здійснює рух вправо, ліві упори 10 плити верхньої 1 стискують ліву пружну прокладку 8 перед обоймою 6, а обойма 6 своїм торцем стискує праву пружну прокладку 8 поміж обоймою 6 і упорами 11 плити нижньої 2. Стиснення відбувається через силові накладки 7 і додаткові накладки 14, які упираються в упори 10 плити верхньої 1 і упори 11 плити нижньої 2. При руху плити верхній 1 вліво процес відбувається у зворотному порядку. Таким чином через упори 11 плити нижньої 2 на фундамент передається плавне зусилля стиснення пружних прокладок 8, яке змінюється і амплітуда вібрацій не передається на фундамент, а компенсується пружністю прокладок 8. Пропонуємо конструкція опори віброізолюючої забезпечує виключення горизонтальних вібрацій на фундамент, підвищує термін дії як фундамента, так і опори віброізолюючої. 2053 \ Л В А. / \ 4, п Ш. VL 1У it. AJ К V Комп ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
