Віброізолююча опора

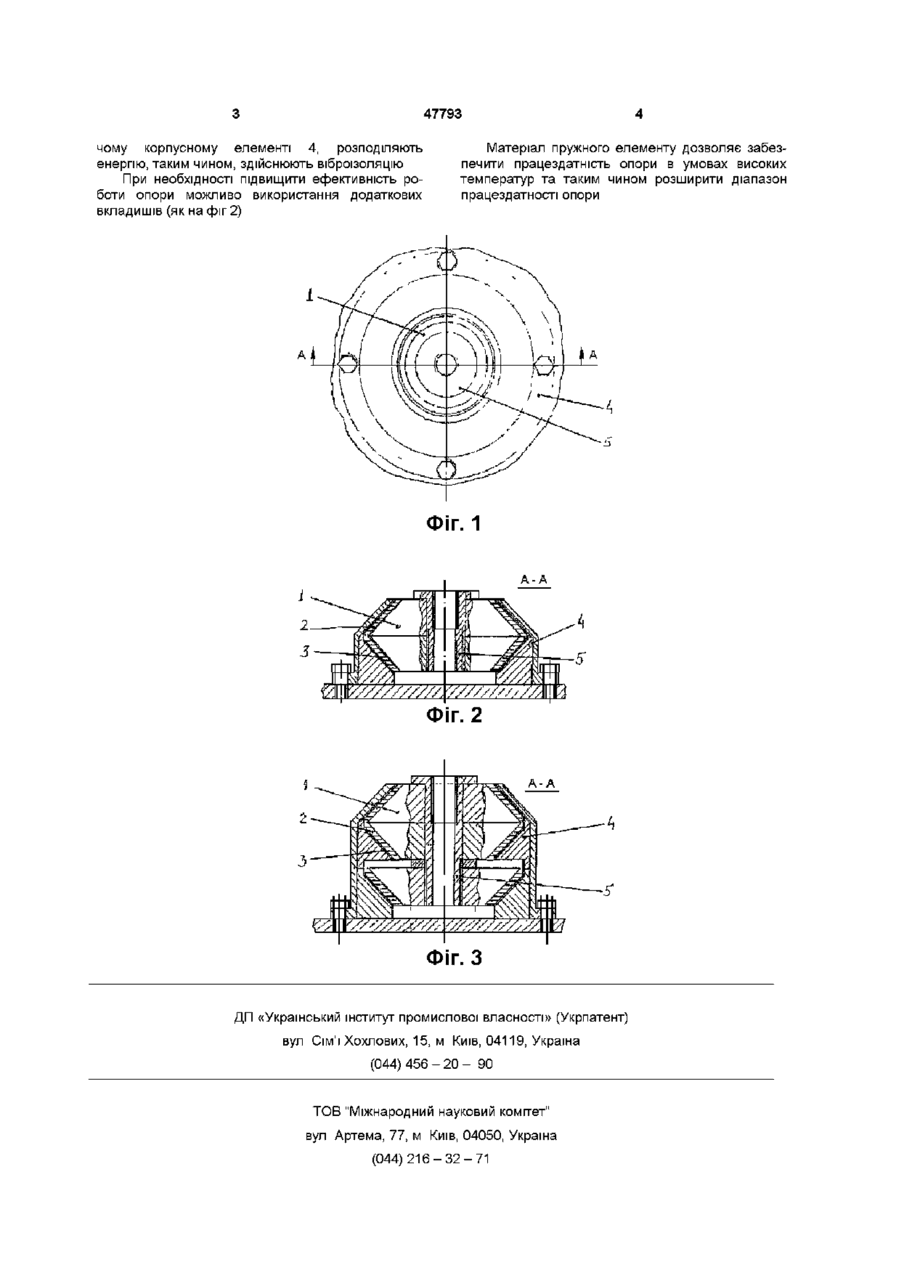

Віброізолююча опора, що містить пружний елемент у вигляді вкладиша з конусом та контактуючими з конусними поверхнями вкладиша демпфірувальними кільцями, яка відрізняється тим, що вкладиш виконано збірним, а кільця виконані у вигляді смуг з ворсом з відрізків дроту, які закріплені одним кінцем на основі, причому основа прикріплена до обхоплюючого корпусного елемента Конструкція відноситься до області машинобудування та може використовуватися для різних механізмів Відома конструкція віброізолюючої опори, пружний елемент якої використовує подушки з тонкого холоднотянутого дроту, які обтиснул до потрібних форм та розмірів (Чурабо Д Д Детали и узлы приборов Конструирование и расчет Справочное пособие Изд 4-е М Машиностроение, 1975 г, стр 446, рис 18 11) До недоліків такої конструкції можна віднести нестійкість характеристик опори у процесі експлуатації Прототипом винаходу обрана конструкція віброізолюючої опори, що містить пружний елемент у вигляді вкладишу з двобічним конусом, при цьому конусні поверхні вкладишу контактують з дзеркально розташованими кільцями з високоеластичного полімеру (А С 253388 ЧССР, Заявл 11 04 85, надрук 01 01 89) Недоліком конструкції цього прототипу є обмежений діапазон працездатності опори, що пов'язано з неможливістю забезпечення роботи вузла при високих температурах, тому що в такому випадку відбувається ушкодження полімерних кілець Завдання винаходу полягає у поширені діапазону працездатності вузла Для вирішення цього завдання у віброізолюючій опорі, що містить пружний елемент у вигляді вкладишу з конусом та контактуючими з конусними поверхнями вкладишу демпфуючими кільцями, вкладиш виконано збірним, а кільця виконані у вигляді смуг з ворсом з відрізків дроту, які закріплені одним кінцем на основі, причому основа прикріплена до охоплюючого корпусного елементу Застосування пружного елементу з дротового ворсу дозволяє-зняти обмеження по робочій температурі опори, яка раніше обумовлювалася температурою розм'якшення високо еластичного елементу, наприклад, алкалоїдного поліаміду на базі 6-капралактану Це дозволяє поширити діапазон працездатності опори Виконання вкладиша збірним, дозволяє забезпечити роботу опори при будь-яких навантаженнях, за рахунок використання додаткових вкладишів На фіг 1 показано вигляд зверху на віброізолюючу опору На фіг 2 показано варіант віброізолюючої опори зі збірним двобічним конічним вкладишем На фіг 3 показано варіант з додатковим конічним вкладишем Конструкція складається з пружного елементу у вигляді вкладишу 1 який виконуватися збірним, при цьому опора може містити і додаткові вкладиші як на фіг З З конічною поверхнею вкладишу 1 контактують демпфуючі кільця в вигляді смуг дротового ворсу, дроти 2 якого закріплені своєю основою 3 у охоплюючому корпусному елементі 4 Вкладиші стягуються та центруються за допомогою втулки 5 Конструкція працює наступним чином При дії вібраційних навантажень дроти 2 смуг дротового ворсу, що закріплені своєю основою 3 у охоплюю СО 47793 чому корпусному елементі 4, розподіляють енергію, таким чином, здійснюють віброізоляцію При необхідності підвищити ефективність роботи опори можливо використання додаткових вкладишів (як на фіг 2) Матеріал пружного елементу дозволяє забезпечити працездатність опори в умовах високих температур та таким чином розширити діапазон працездатності опори ФІГ. 1 А-А Фіг. 2 А-А Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 47793
